产品开发过程通常需要多人协作，才能将产品推向市场。Fusion 360 使设计团队可以一起进行协作式产品开发。您可以通过共享和查看设计、管理版本和重复使用设计，来管理设计流程并与您的团队、客户及合作伙伴进行协作，而通过分布式设计功能，您可以将一个设计插入到多个设计中并维护所有设计之间的关联性。

一、了解在 Fusion 360 中使用分布式设计的优势。

在 Fusion 360 中，您可以将一个设计插入到另一个设计中，并保持这两个设计之间的关联性。

插入同一项目中的设计时会创建指向该设计的链接。如果链接的设计被修改，参考设计可轻松更新以反映所做的更改。这支持现有零部件的重复使用，还允许多名投稿者创建和修改同一部件中的参考零部件。

只有原生的 F3D 文件类型可进行分布式设计。如果原始 CAD 文件包含任何参考的文件，则您在 Fusion 360 中打开某个文件时，不会显示这些参考内容。

此外，所有版本都会保存在 Fusion 360 中，这样您便可以选择要在设计中使用的版本。

所有设计参考都在云中进行跟踪和维护，您可以重命名零部件或将零部件移动到新文件夹中，而这并不会断开关联。

当使用分布式设计时，您可以看到多个新的浏览器图标：

指示参考的模型

过期图标指示参考的模型已过期

指示部件包含过期的子模型

间接参考表示在其他参考中参考。例如，子部件中的零件从顶级设计的角度来说就是间接参考。如果您更改了零件，然后打开顶级设计，则该间接参考已过期。

在“数据面板”中，单击版本图标

可查看该设计是否包含任何设计参考，或者是否在任何其他设计中使用了该设计。此外，这里还会显示有关过期文档的信息。

二、删除对象

您无法删除其他设计中参考的文档。即使您断开链接，也可以使用早期版本的文档。

如果删除包含参考文档的设计，原始实例并不会被删除。

三、移动对象

只能在同一项目中移动其他设计中参考的文档。

只能在同一项目中移动带有参考对象的设计。

四、复制对象

只能在同一项目中复制包含链接对象的设计。

可以将零部件复制到任何所需的项目。

只能在同一项目中复制使用链接文档创建的工程图。

可以将包含参考设计的设计复制到同一项目中。

五、工程图中的参考设计

您可以创建包含一个或多个参考设计的工程图。如果在工程图中存在任何参考设计，那么在工具栏中会显示链接图标

如果您编辑或更改设计，在浏览器中会显示过期图标

，以指示一个或多个零部件已过期。单击图标可将文档更新为最新版本。

以下视频将演示如何使用分布式设计，下方为视频中文翻译，大家可以对照视频进行理解。

https://www.zhihu.com/video/1173178097649213440

视频翻译：

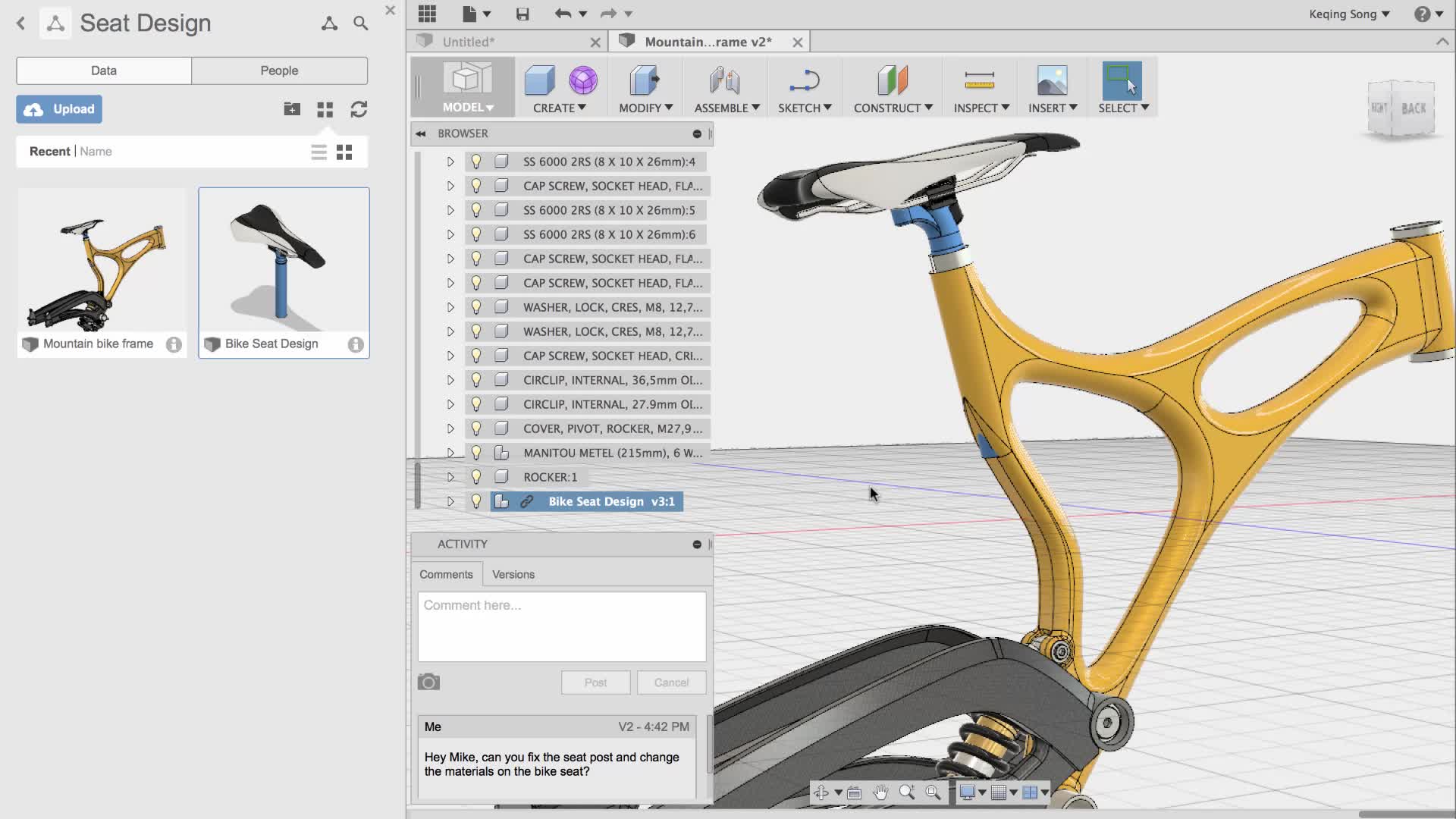

大家好，我是 Keqing，我将向大家介绍新的分布式设计工作流中的一些功能。 Fusion 360 的产品经理 Mike Prom 将帮助我进行此演示。您可以看到这里有一个山地自行车框架，我们设计了一段时间，Mike 也参与了这个项目，如果我打开数据面板，您会看到他实际上在设计车座。他已将车座设计上传到数据面板，而我要将此车座插入到该设计中，因此我单击鼠标右键，并选择“插入当前设计”，系统将插入并显示车座，现在我将车座旋转一点点，以便它面向正确的方向，然后我将单击“确定”，实际上，我将为座管添加一对联接，以便我可以查看该车座在框架中的位置。我将转至“装配”->“联接”，将一个联接放置在该座管的中间，然后将另一个联接放置在车座中，或者它将适合的框架中，您立即可以看到，它将放置在那里，我将单击“确定”，现在车座已位于框架中。

现在，我注意到，座管的某一部分实际上从框架中伸出来，这说明座管有点太长，因此我要求 Mike 修复该问题，同时更改车座上的一些材料，让它看起来更好。这会在我们的项目中创建注释，在他的计算机上，他将能够看到此注释，然后更新座管。

大家好，我是 Mike Prom，正在与 Keqing 一起设计自行车。如您所见，在 Fusion 360 中，当查看我的数据面板时，会看到模型更新。现在，我希望将其打开并对此设计进行更改。如您所见，我的模型处于打开状态。Keqing 在此设计中进行了插入操作，如果我转到活动提要，会看到他询问我是否可以对此座管进行更改。我刚才打开了某人编辑的文本设计，当前我需要打开模型进行更改，我可以轻松更改此座管。我可以看到这是外部参照设计，因此将对此进行编辑。若要执行此操作，我现在将选择打开当前的外部参照设计，我需要打开模型进行更改。首先，我将对座管进行更改。 我可以使用“推拉”命令快速轻松地对此座管的长度进行更改。选择末端后，请注意我是如何轻松地通过向上拖动来更改长度的。除此之外，我还想为车座赋予一点点特征，因此，我将更改车座的外观。它现在看起来好很多。我已完成了该任务，只需进行保存，为其命名以便知道这保存了什么，将其关闭，然后更新我的零部件。

好了，在数据面板中，似乎 Mike 已经进行了更改，因为系统通知我，此项目中的文档已保存，我将单击“刷新”来获取更改。预览区域中会立刻显示他进行了这些更改，这太好了。在此设计中，您可以看到，此处的参考零件，即车座设计具有一个小的链接图标，现在，在顶部的此处有一个感叹号，表明零部件已过期。

现在，我可以单击此处来获取所有最新版本，这样会将 Mike 在他的计算机上进行的更改更新到此部件中，好了，更新完成了，材料也就位了，它看起来更好看了。我注意到，它仍然伸出来一点点，这不再是什么大问题，因为现在我将要移动它，将车座再向上移动一下，这样就配合地非常完美了。关闭活动，我认为它是此联接，我将选择“编辑联接”，将其向上移动，使其成为滑动联接，单击“确定”，就这样吧。

在总结之前，我要介绍的另外两点是，如果我转到浏览器中并找到在外部参照的车座设计零件，然后在其上单击鼠标右键，除了显示“打开”选项之外，还有“选择版本”和“断开链接”选项。如果我单击“选择版本”，将显示一个对话框，其中包含在车座设计过程中创建的所有版本，如您所见，前两个设计没有更改，版本 3 是 Mike 进行的更改，他更改了长度和应用材料，现在版本 4 是我使用的版本。实际上，如果我认为前面的某个版本更适合此部件，可以恢复为该版本。

这使您可以大大加快选择版本的速度，而且可以进行更改、接受更改，以及以此开始设计。如果您转至数据面板，并单击小“i”图标（它表示更多信息），您会看到信息，这些是有关部件的一些基本信息，在 A360 中打开详细信息，但是，现在您还能查看此部件中的子零件。此处参考的子零件是车座设计，还可以通过另一种方式来查看部件中有多少参考零件，这样您可以更好地跟踪添加的对象。

希望这些对你们有所帮助，我将在接下来的两周内更详细地探讨分布式设计，如果您认为此视频有用，请给我点赞、订阅、提供评论、在下面的此注释区域中写下注释，希望很快与你们进行交流。

谢谢。
