如何使用Grasshopper快速建立弧形楼梯结构分析模型


      弧形楼梯其造型美观,极具装饰性,常常用于公共建筑的门厅、大堂等建筑空间,起着美化兼备疏散人流的功能,是一种常见的结构构件,由空间曲线梁组成的梁式楼梯或空间曲线板组成的板式楼梯两大类型。

      弧形楼梯结构分析通常采用Sap2000、Midas等通用有限元软件进行分析,通过空间多折线或多折面单元来近似模拟空间弧形梁或曲面板,因此在建立结构分析模型时,通常耗时长,重复性工作比较多,一旦建筑效果发生调整,结构模型又需要重新建立,费时费力。本文以图1为例,主要介绍一种快速搭建任意弧形楼梯结构分析模型的方法,可供大家参考。

      本例为某剧场一层大堂弧形楼梯,层高4.5m,外径弧长平面投影长度为14m,两跑楼梯,踏步高为150mm,踏步数为30个,拟采用钢结构梁式楼梯。


  f6fee6f0909afbea44bbc43f544fcfa6.png  57e1ad87d37c8796629637a982732ed9.png
图1楼梯平面图          图1楼梯三维图

    下面来介绍使用犀牛软件及Grasshopper插件来快速建立结构分析几何模型。

第一步:从犀牛软件中导入楼梯平面轮廓线CAD图,如图2所示。


 图2 楼梯平面轮廓线        第二步:用Grasshopper进行可视化编程,第一跑楼梯程序界面如图3,该程序用到的所有运算器如表1。 f0e4c6dc7aa7e925aeb5a07445e0c14e.png 图3 第一跑楼梯程序界面 程序用到的所有运算器     表1

编号

名称

在运算器面板中路径

注释

C1

Curve

Params/Geometry/Curve

选择第一跑楼梯两根平面曲线(注意曲线方向)L1、L2。

C2

Number   Slider

Params/Special/   Number Slider

输入第一跑楼梯高度h1

C3

Number   Slider

Params/Special/   Number Slider

输入第一跑楼梯踏步数n1

D1

Divide Curve

Curve/Division/Divide Curve

将曲线L1、L2等分成n1-1份

D2

Subtraction

Maths/Operators/   Subtraction

运算n1-1

D3/ D7

Move

Transform/Eucliden/   Move

将等分后的曲线上的点按照指定要求进行移动

D4/ D8

Unit Z

Vector/ Vector/ Unit Z

指定Z轴方向

D5

Series

Sets/Sequence/ Series

指定等差数列,起始高度h1/ n1,步高h1/ n1,次数n1次

D6

Division

Maths/Operators/   Division

运算h1/ n1

D9

Series

Sets/Sequence/   Series

指定等差数列,起始高度0,步高h1/ n1,次数n1次

D10

Explode   Tree

Sets/   Tree/ Explode Tree

通过D3得到两组数据进行分组

D11

Line

Curve/Primitive/ Line

将D10分组后的数据分别连线形成踏板线

D12

Line

Curve/Primitive/Line

通过D3/ D7得到两组数据分别连线形成踢面线

D13

Ployline

Curve/Spline/Ployline

通过D7得到两组数据各自连线形成第一跑处曲面梁线

D14

Split   list

Sets/ list/ Split list

将D7得到的点偏移1位

D15

Number   Slider

Params/Special/   Number Slider

输入1

D16

Line

Curve/Primitive/ Line

将D3D14得到两组数据分别连线形成踏面线

D17

Curve

Params/Geometry/Curve

将D11D12D13D16得到的线形成集合


第三步:建立休息平台,程序界面如图4,该程序用到的所有运算器如表2。 1595cfb9d60806402056993a10268015.png


图4 休息平台程序界面

程序用到的所有运算器     表2

编号

名称

在运算器面板中路径

注释

C4

Curve

Params/Geometry/Curve

选择休息平台两根平面曲线(注意曲线方向)L3、L4。

C5

Number   Slider

Params/Special/   Number Slider

L3、L4划分单元数n2

D18

Divide Curve

Curve/Division/ Divide Curve

将曲线L3、L4等分n2段

D19

Move

Transform/Eucliden/   Move

将等分后的曲线上的点按照指定要求进行移动

D20

Unit Z

Vector/   Vector/ Unit Z

指定向Z轴方向移动h1

D21

Ployline

Curve/Spline/  Ployline

通过D19得到两组数据各自连线形成休息平台处曲面梁线

D22

Explode   Tree

Sets/  Tree/Explode Tree

通过D19得到两组数据进行分组

D23

Line

Curve/Primitive/  Line

将D22分组后的数据分别连线形成划分单元线

D24

Curve

Params/Geometry/Curve

将D21D23得到的线形成集合

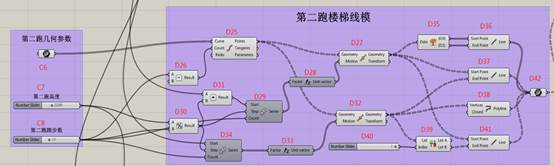

第四步:建立第二跑楼梯,程序界面如图5,该程序用到的所有运算器如表3。 1595cfb9d60806402056993a10268015.png 3a004e54eee85a5e9abb303ab8aafd5b.png 图5 第一跑楼梯程序界面 程序用到的所有运算器     表3

编号

名称

在运算器面板中路径

注释

C6

Curve

Params/Geometry/Curve

选择第二跑楼梯两根平面曲线(注意曲线方向)L5、L6。

C7

Number   Slider

Params/Special/   Number Slider

输入第一跑楼梯高度h2

C8

Number   Slider

Params/Special/   Number Slider

输入第一跑楼梯踏步数n3

D25

Divide Curve

Curve/Division/   Divide Curve

将曲线L5、L6等分成n3-1份

D26

Subtraction

Maths/Operators/   Subtraction

运算n3-1

D27/ D32

Move

Transform/Eucliden/   Move

将等分后的曲线上的点按照指定要求进行移动

D28/ D33

Unit Z

Vector/   Vector/ Unit Z

指定Z轴方向

D29

Series

Sets/Sequence/   Series

指定等差数列,起始高度h1+h2/ n3,步高h2/ n3,次数n3次

D30

Division

Maths/Operators/   Division

运算h2/ n3

D31

Addition

Maths/Operators/   Division

运算h1+h2/ n3

D34

Series

Sets/Sequence/   Series

指定等差数列,起始高度h1,步高h2/ n3,次数n3次

D35

Explode   Tree

Sets/   Tree/ Explode Tree

通过D27得到两组数据进行分组

D36

Line

Curve/Primitive/   Line

将D35分组后的数据分别连线形成踏板线

D37

Line

Curve/Primitive/   Line

通过D27/ D32得到两组数据分别连线形成踢面线

D38

Ployline

Curve/Spline/   Ployline

通过D32得到两组数据各自连线形成第一跑处曲面梁线

D39

Split   list

Sets/   list/ Split list

将D32得到的点偏移1位

D40

Number   Slider

Params/Special/   Number Slider

输入1

D41

Line

Curve/Primitive/   Line

将D27D32得到两组数据分别连线形成踏面线

D42

Curve

Params/Geometry/Curve

将D36D37D38D41得到的线形成集合

      第五步:建立平台,程序界面如图6,该程序用到的所有运算器如表4。 93b0122881b9da5eff5a7e17d1cfcbaa.png 图6 休息平台程序界面 程序用到的所有运算器     表4

编号

名称

在运算器面板中路径

注释

C9

Curve

Params/Geometry/Curve

选择休息平台两根平面曲线(注意曲线方向)L7、L8。

C10

Number   Slider

Params/Special/   Number Slider

L7、L8划分单元数n4

D43

Divide Curve

Curve/Division/   Divide Curve

将曲线L7、L8等分n4段

D44

Move

Transform/Eucliden/   Move

将等分后的曲线上的点按照指定要求进行移动

D45

Addition

Maths/Operators/   Division

运算h1+h2

D46

Unit Z

Vector/   Vector/ Unit Z

指定向Z轴方向移动h1+h2

D47

Ployline

Curve/Spline/   Ployline

通过D44得到两组数据各自连线形成休息平台处曲面梁线

D48

Explode   Tree

Sets/   Tree/ Explode Tree

通过D44得到两组数据进行分组

D49

Line

Curve/Primitive/   Line

将D48分组后的数据分别连线形成划分单元线

D50

Curve

Params/Geometry/Curve

将D47D49得到的线形成集合

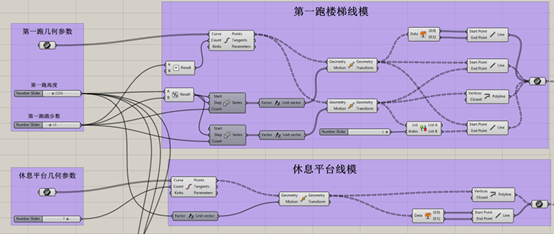

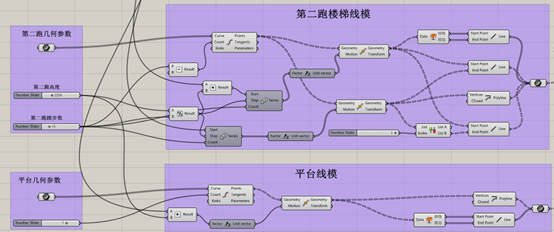

弧形楼梯全部程序界面如图7。





图7 弧形楼梯全部程序界面        通过以上步骤Bake到犀牛模型,导出DXF格式,再导入通用有限元软件Sap2000或Midas中,添加单元及边界、输入荷载信息、输入设计参数,即可得到结构分析数据模型。       总之,对于类似弧形楼梯的结构设计,设计时可仅修改楼梯参数C1~C10,并调入弧形楼梯平面外轮廓尺寸,即可通过本程序得到有限元分析的几何模型数据,此方法能够有效地提高设计师的工作效率。鉴于有了楼梯的几何模型后,再添加单元及边界信息、输入荷载信息在有限元软件中操作相对简便快捷,本程序并未对此模块进行编写。另由于程序算法多种多样,本文仅供参考,欢迎大家讨论改进。 98a408f43b6ce80075753ab19d578a74.png 小注:感谢王工对“设团”长期以来的技术支持;收到本文已是凌晨十二点半,这是一个技术控习惯思索的时间;也希望王工的建筑结构参数化设计之路早日取得成果。
