MATLAB-等高线函数contour以及提取轮廓数据

不会编程的琦琦

已于 2022-07-25 10:36:03 修改

阅读量7.2k

点赞数 14

文章标签：大数据 matlab

于 2022-07-09 17:21:52 首次发布

本文链接：https://blog.csdn.net/weixin_39973032/article/details/125680354

版权

[c，h] = contour(___);  % 返回等高线矩阵c和等高线对象h

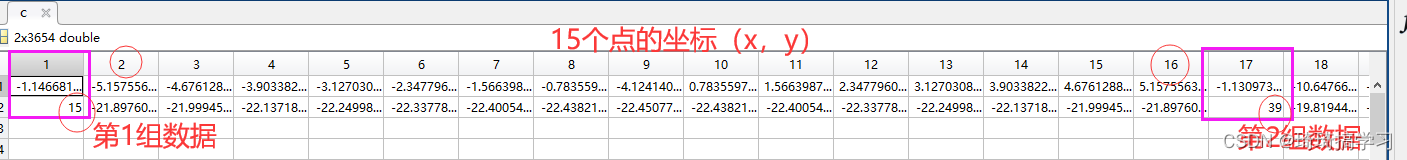

c为等高线矩阵，返回为二行多列矩阵。每组中的第1列第1行顶部是等高线层级，第1列第2行是该

等高点的数据个数。组中的后续列是 (x, y) 坐标。第1行为 x 坐标，第2行为 y 坐标。

h为等高线对象，可以设置其属性，例如，线宽，颜色。

clabel(c,h,'fontsize',14);

此函数为等高线上显示其对应的数值。

[c，h] = contourf(___);  % 返回等高线矩阵c和等高线对象h

contourf与contour的唯一区别就是contourf的等高线图形使填充的。

如何从矩阵c中分离处数据？

函数如下：调用即可

function s=contourdata(c)
if nargin<1 || ~isfloat(c) || size(c,1)~=2 || size(c,2)<4
   error('CONTOURDATA:rhs',...
         'Input Must be the 2-by-N Contour Matrix C.')
end

tol=1e-12;
k=1;     %记录有几条等高线
col=1;   %第几列

while col<size(c,2); % whi
