Zemax-如何导入实体？

已于 2022-12-08 15:37:58 修改
阅读量6.9k 收藏 23
点赞数 5
文章标签： 编辑器 大数据
于 2022-12-08 15:23:21 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_39973032/article/details/128232914
版权

                                                     导入实体保姆式教程

导入步骤：

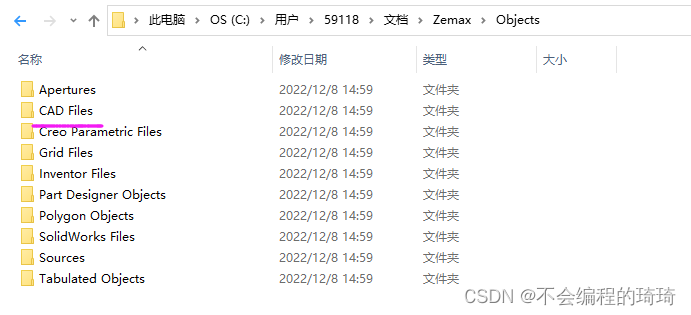

一：在三维软件（Catia、Solidworks）中绘制实体，将文件转存为STP格式（其他格式也可以，放到不同文件夹里面就行）。提前将此文件放入Zemax安装包的文件中，例如：C:\Users\59118\Documents\zemax\OBJECTS\CADFiles\.STP。

二：在Zemax序列模式下，在透镜数据编辑器中双击一个面的surf：type——Type选择非序列组件（Non-Sequential Component）

三：在Editors中点击非序列元件（快捷键shift+F3）（若没有添加非序列元件，这个选项是灰色的），弹出非序列元件编辑器，双击Object Type——在Typ
