7030打印机使用说明_威纶通软件功能17 HMI支持的打印机类型

HMI可支持的打印机驱动大致分为以下几种：

一、串行 微打

二、网口 EasyPrinter

三、CMT 网络打印机

微型打印机的支持驱动

EasyPrinter架构图和相关说明

HMI可通过以太网连接在PC上的打印机，并使用EasyPrinter来执行打印动作。由于EasyPrinter在MS Window是系统下运行，因此支持市面上大部分打印机。

程序中设置步骤：

1. 新增打印机设备

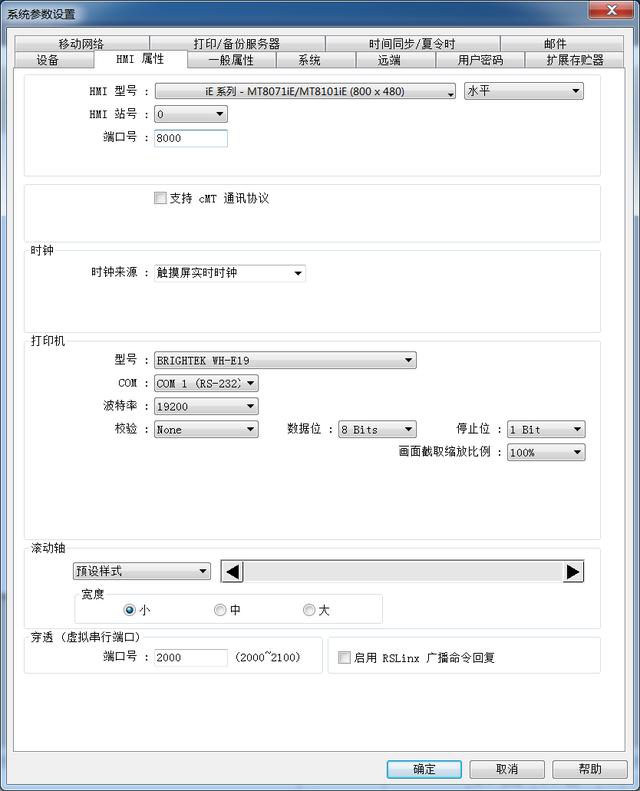

从"常用"» "系统参数设置"» "HMI 属性"选项页选择欲连接的打印机型号，并正确设定相关参数。

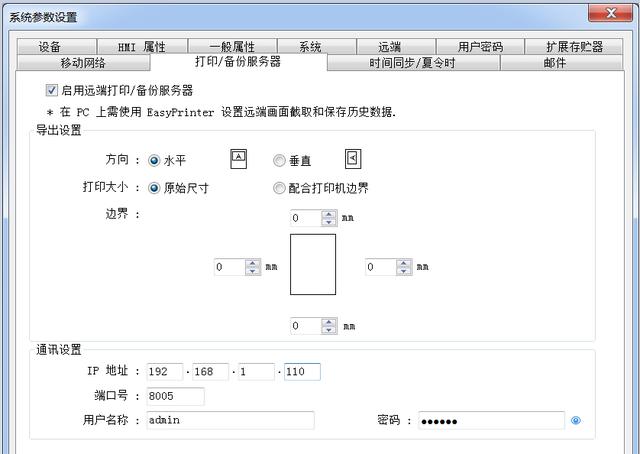

若欲连接至远程打印服务器，则需启用"常用"» "系统参数设置"» "打印/ 备份服务器"选项页，并正确设定相关参数。

2. 触发打印。

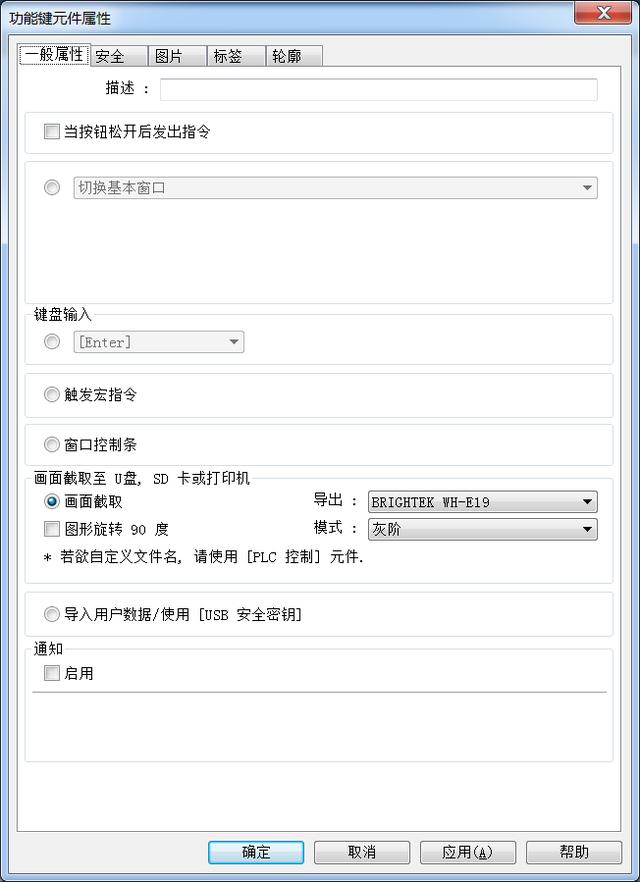

可通过"功能键" 元件来直接触发打印功能。

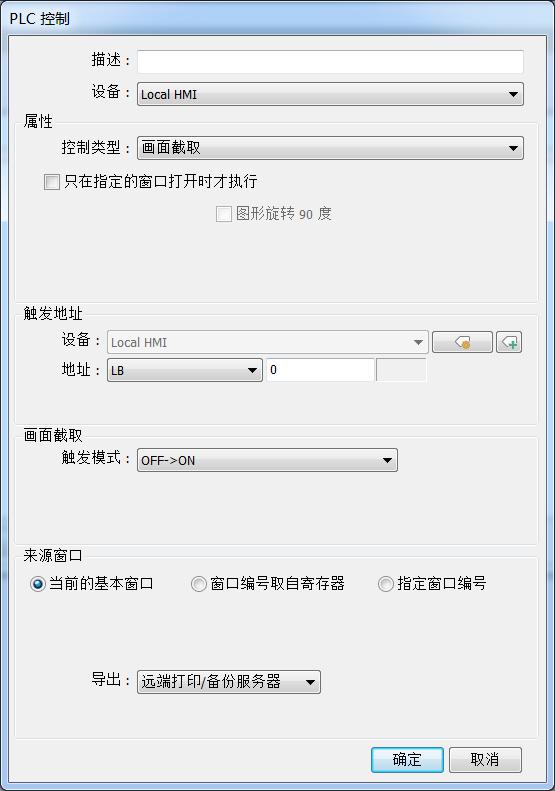

或者，使用"PLC 控制" 元件的"屏幕打印"，通过预先定义好的位地址来触发打印功能。

cMT支持的打印机类型

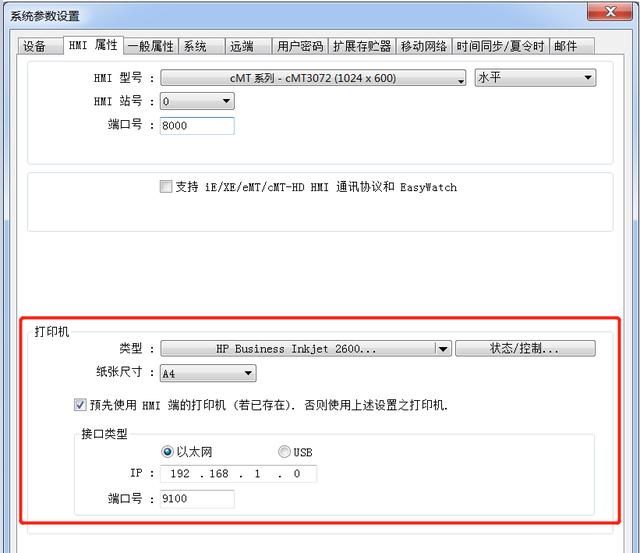

当cMT 欲连接打印机时，可于"常用"» "系统参数设置HMI 属性"选项页设定。

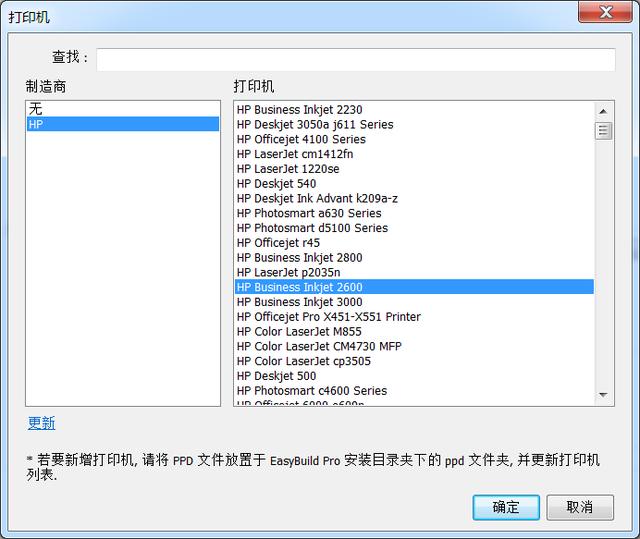

1. 选择欲连接的打印机型号，若要新增打印机，请将PPD 文件放置于EasyBuilder Pro 安装目录下的ppd 文件夹，并点击"更新"即可。

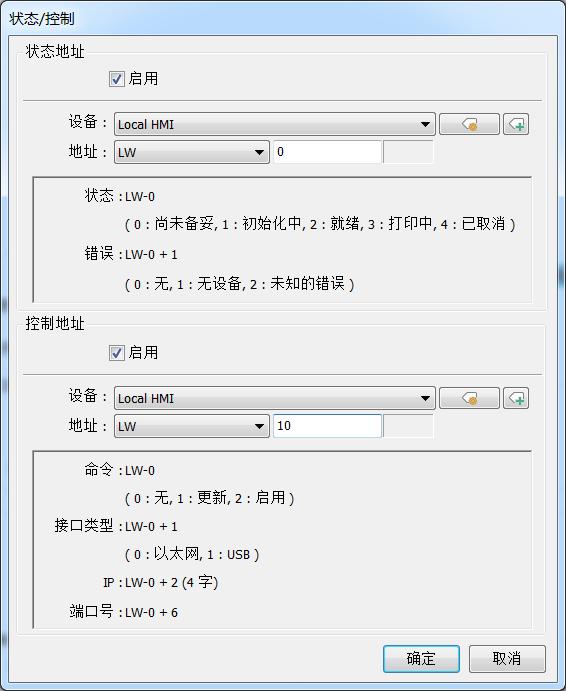

2. 可通过启用"状态地址"来监看打印机状态，或启用"控制地址"来在线更新打印机的联机参数。

注释：使用EB pro软件版本6.04.01.392_20200507

综上，辅助说明

1.随着科技的进步等等因素，打印机更新换代较快，这里推荐第二和第三种打印连接方法。

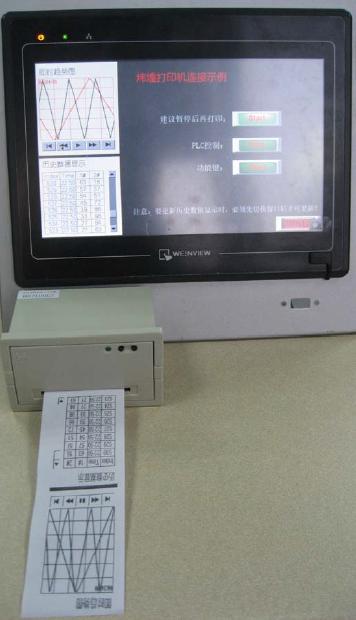

2.串行微打的效果是：

可参考官网服务支持——下载中心——范例程序——【范例程序下载】D37.与炜煌打印机连接示例。

3. EasyPrinter打印详细步骤，后续发布。

4.CMT系列连接网络打印机的详细步骤，后续发布。
