威纶通EasyBuilder Pro历史数据显示元件使用方法

在使用威纶通触摸屏时，我们对数据进行存档。如果想要查看历史数据，我们都会使用“历史数据显示”元件，但该元件不仅仅只能查看数据还可以修改或删除其中的某些数据，让我们看看该如何使用它吧。

一、设置资料取样

首先点开“资料取样”配置需要存储的数据，我们此处使用触发式模式，数据使用触摸屏自身的寄存器LW0（该地址为起始地址，根据通道数量依次往后叠加）进行演示，具体如下图所示：

趋势图原件设置

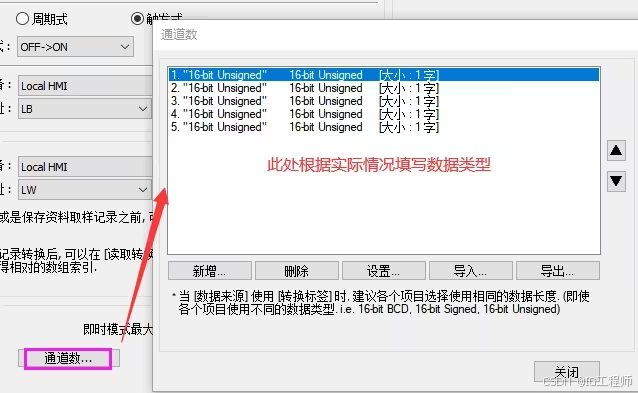

通道数请根据实际需求设置内容，以下为演示方便使用5个无符号16位整数，那么它们对应的数据地址应为（LW0~LW4）设置如下图所示。

通道数设置

二、历史数据显示元件

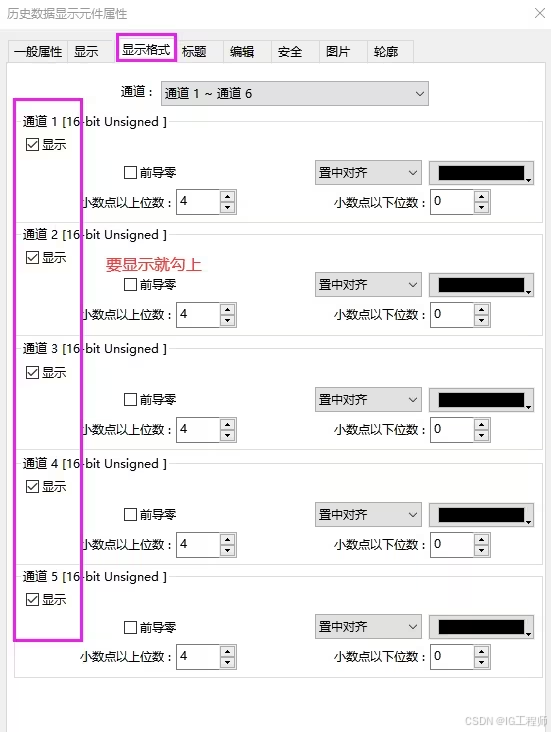

在历史数据显示件中，“显示格式”中勾选需要显示的通道跟对应通道的显示格式，如下图所示：

显示格式设置

点开“编辑”选项卡，进行如下设置

编辑设置选项卡

至此该元件设置完成。下面让我们模拟看看效果。

三、模拟运行

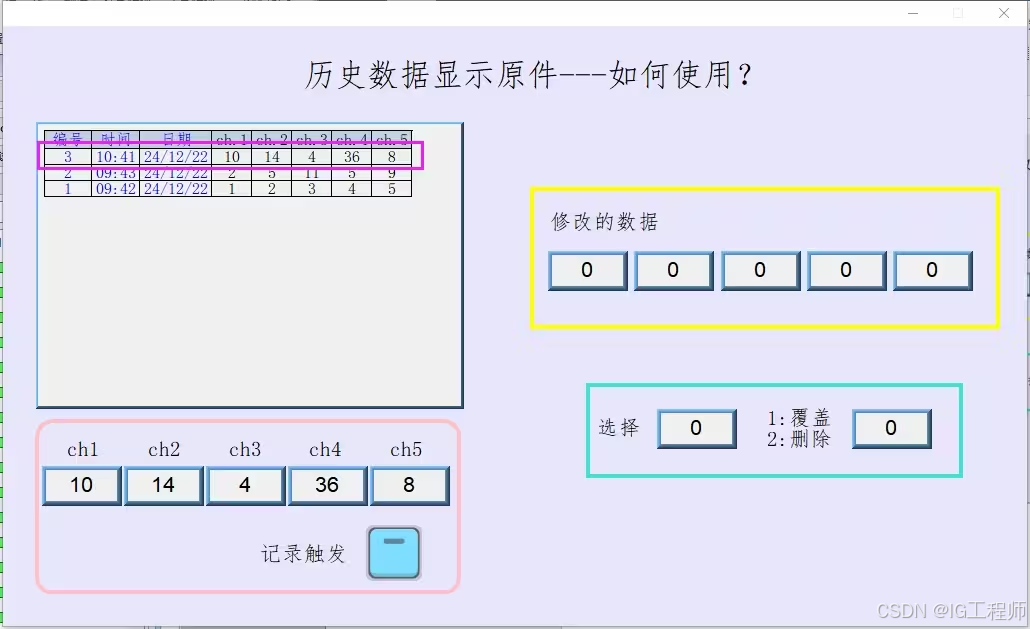

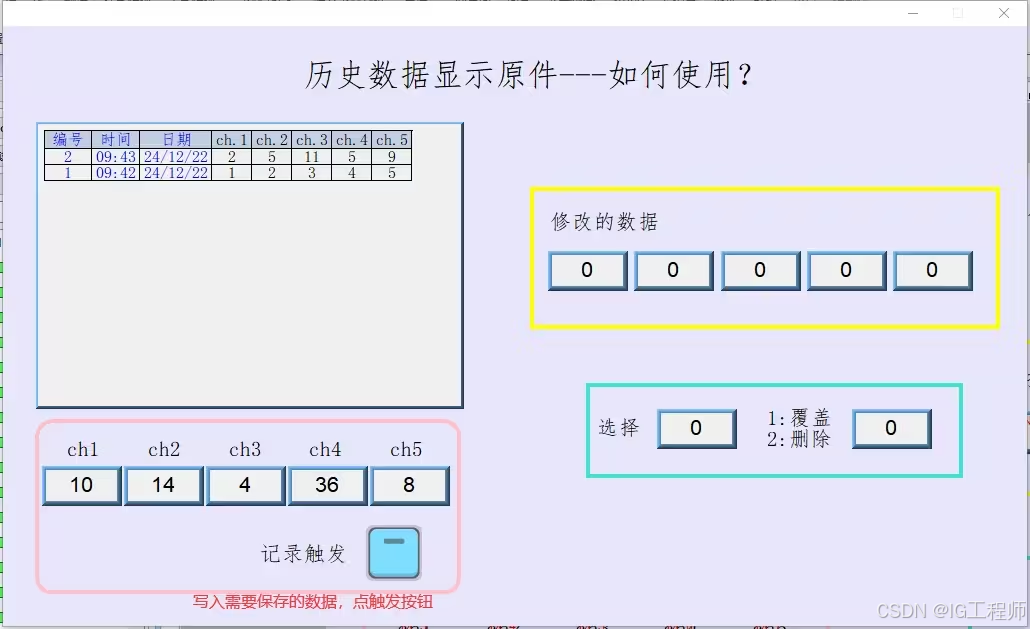

添加历史数据

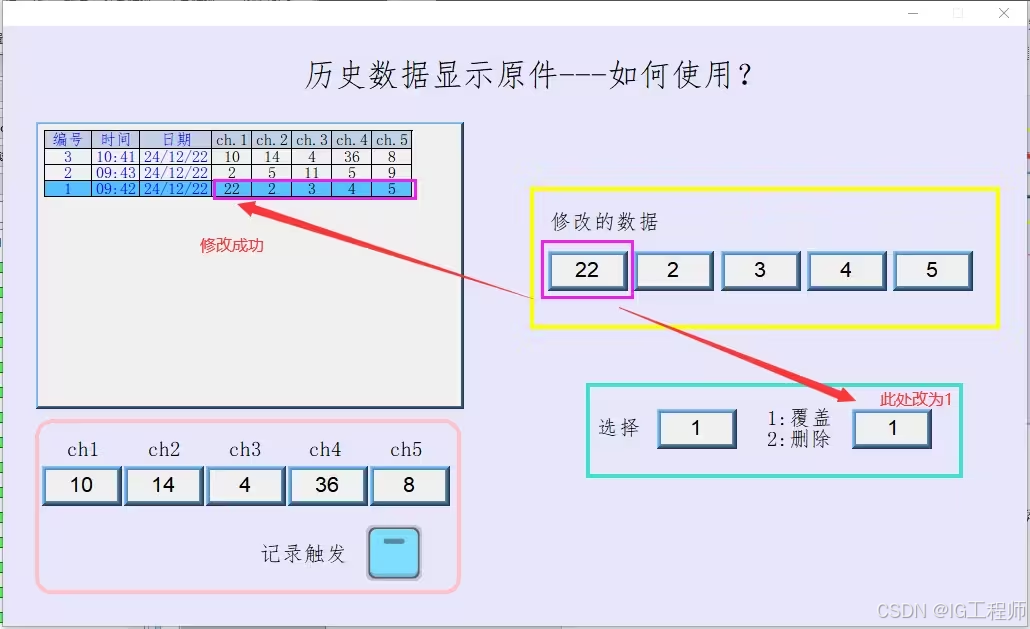

修改历史数据

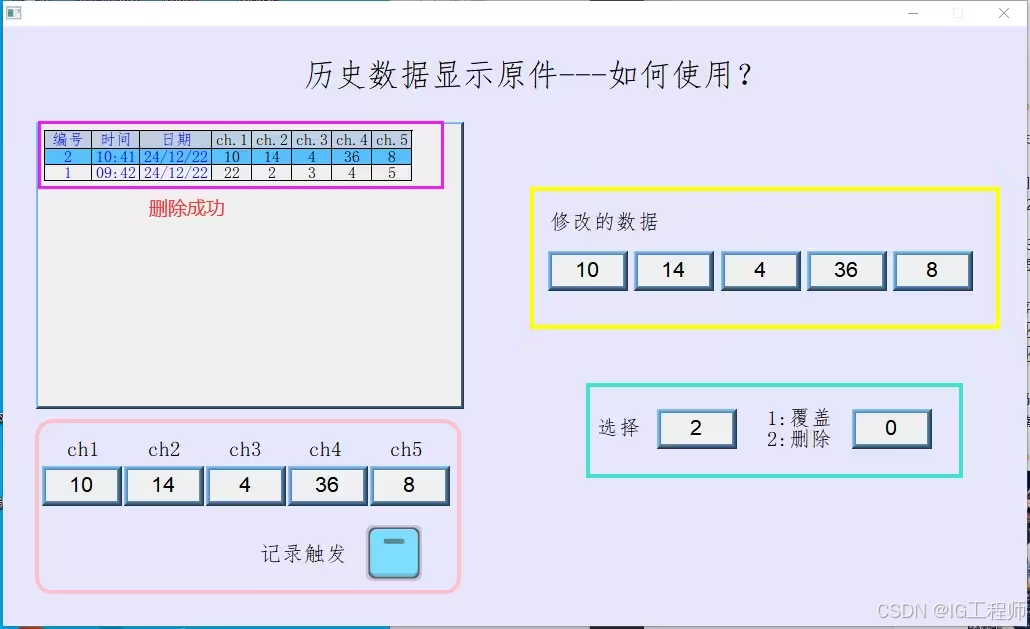

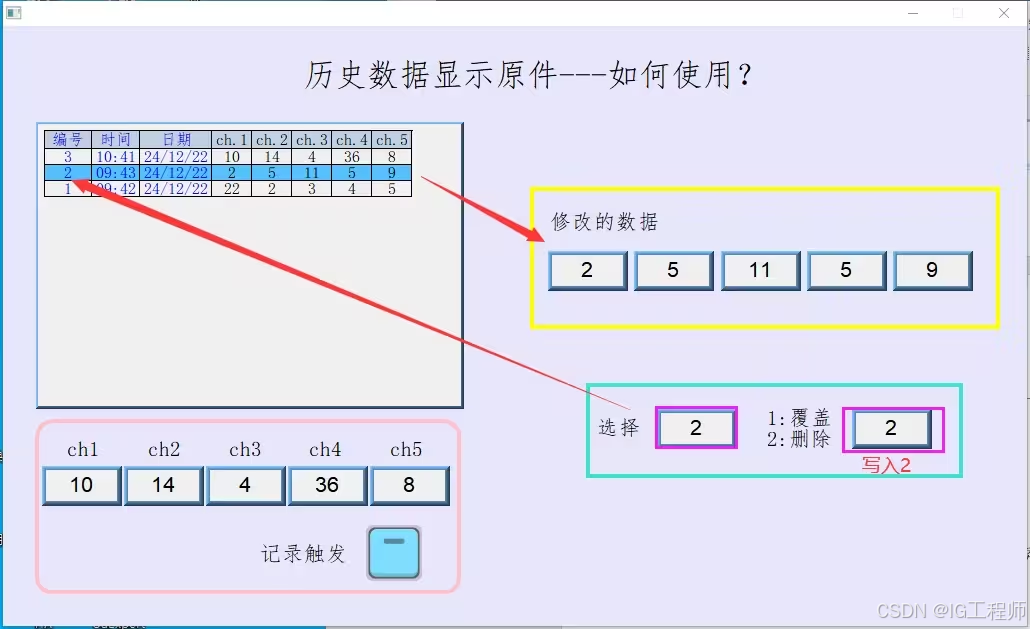

删除历史数据

以上就是在EB PRO软件中使用“历史数据显示”元件的修改与删除数据的方法。
