门禁系统是最近几年才在国内广泛应用的又一高科技安全设施之一，现已成为现代建筑的智能化标志之一。在越来越注重商业情报和安全的今天，对进出一些重要机关、科研实验室、档案馆、以及关系到国计民生的公用事业单位的控制中心、民航机场等场所的工作人员，给予进出授权控制。

门禁系统作用在于管理人群进出管制区域，限制未授权人仕进出特定区域，并使已授权者在进出上更简捷。系统可用感应卡、指纹、密码等，作为授权识别，通过控制机编程，记录进出人仕时间日期，并可配合警报及闭路电视系统以达致最佳管理。适用于各类型办公室、计算机室、数据库、停车场及仓库等。

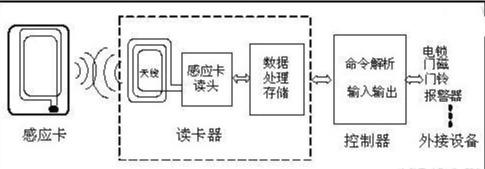

一.门禁系统原理

1、对需控制的出入口，安装受电锁装置和感应器(如：电子密码键盘、读卡器、指纹阅读器等)控制的电控门；

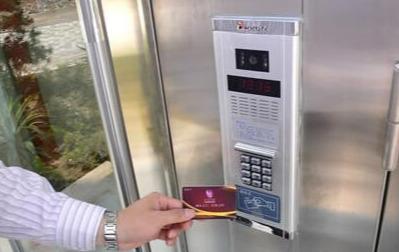

2、授权人员持有效证卡，或密码和自己的指纹，就可以开启电控门；

3、所有出入资料，都被后台计算机记录在案；通过后台计算机可以随时修改授权人员的进出权限；

4、该系统还可以加入考勤系统功能

系统要求

高度集成化：实现与其他系统的完全联动，包括：消防报警系统、CCTV系统、电梯系统、资讯通讯系统、停车场系统及楼宇控制系统等。

高保安性：要求整个系统性能稳定、安全可靠，防伪性强。

冗余率大：具备大容量的可扩充性，如需扩充设备，不用另外增加主控部分，只需增加前端设备和现场控制单元即可。

门禁系统的组成

被控制的门；控制器；门磁锁；读卡器及卡片；手动按钮； 钥匙；指示灯；与上位机通讯的线缆；上位PC机；专用软件

门禁系统的功能

刷卡开门: 若卡号不对或属黑名单将闭门并报警

手动按钮开门: 门内人员出门用

钥匙开门: 门禁系统管理员使用

上位机指令开关门: 在特殊情况下由上位机指令门的开关

门的状态及被控信息记录到上位机中: 可方便的进行查询

上位机负责卡片的管理: 发放卡片及登录黑名单

二.系统结构

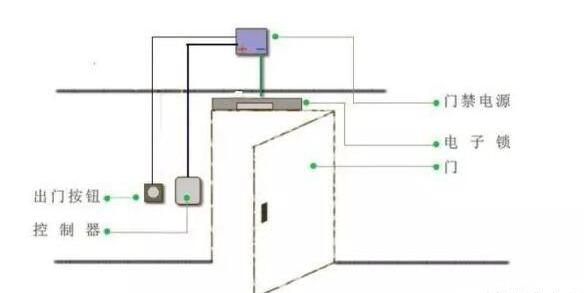

基本型单门门禁接线图

最基本的应用，门口使用非联网，不可看记录的单门一体门禁机，读卡器，锁，电源等

应用对象：对门禁要求不高，需要基本的卡片管理，不看记录的情况。管理的卡片少。成本低廉。

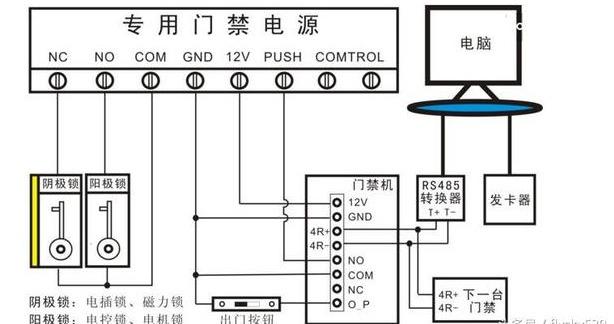

基本型联网门禁接线图

使用到485控制器，读卡器，转换器，锁，电源等

应用对象：对门禁要求不高，需要基本的卡片管理，记录刷卡时间的项目。管理的卡片少。对性能要求不高。

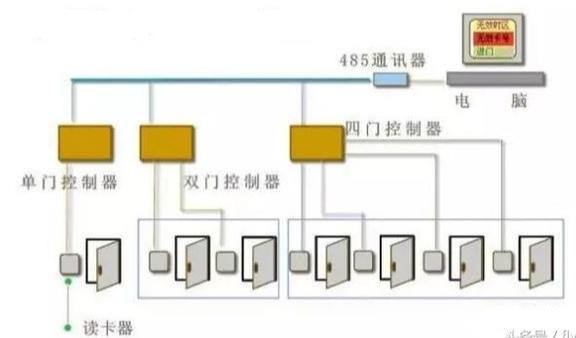

初步联网门禁结构

使用到485控制器，读卡器，转换器，锁，电源等

应用对象：对门禁要求不高，需要基本的卡片管理，记录多项刷卡时间的项目。管理的卡片少。对性能要求不高。所有的门在一个比较近的范围，比较近的使用多门控制，比较远的使用多门控制。

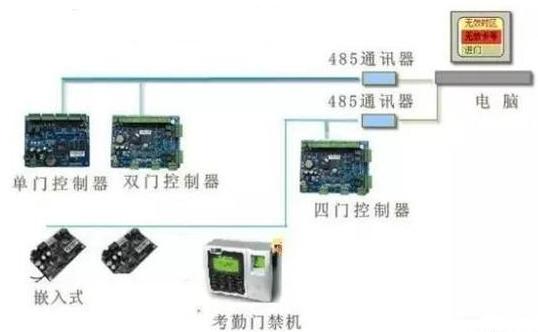

多接口门禁结构

使用到485控制器，读卡器，转换器，锁，电源等，多种485型号门禁控制器联网，通过多个485总线连接电脑，优秀的通信，工作性能。

应用对象：管理的门数量比较多，需要比较多的门禁功能，多种型号混合使用，完成不同的功能，节约成本。多接口使用方便布线，对性能要求不高，管理卡片4000以下。

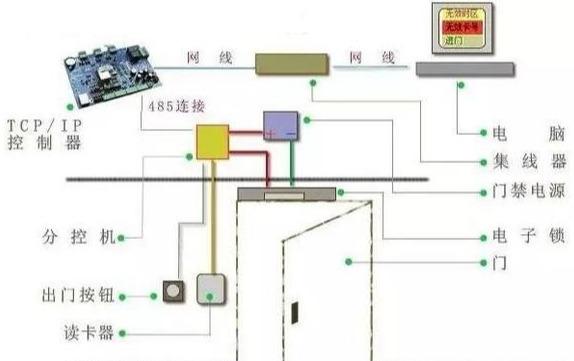

以太网门禁结构

使用到TCP/IP控制器，读卡器，转换器，锁，电源等，使用分控模块，方便安装和布线，控制器通过网线交换机连接电脑，组网方便，安装快捷，可以接门磁，报警等输出设备。

应用对象：门在比较远的地方，可以远程控制，分控模块到主机是485线，传输1200米，控制器到电脑可以是网线或者光纤。需要比较高的性能，管理卡片达20000张
