cd4017引脚图及功能_芯片的使用——CD4017

杰克·基尔比1958年,成功研制出世界上第一块集成电路。到现在,60年来集成电路一路高歌猛进,奠定了电气时代。

今天我们来了解一款集成芯片CD4017


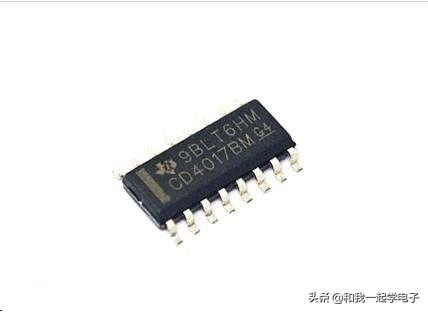

芯片CD4017


芯片CD4017

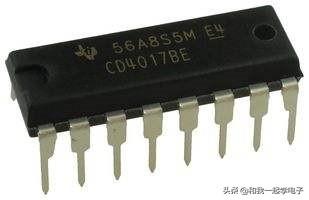

集成芯片CD4017简介

CD4017是5位Johnson计数器,具有10个译码输出端,三个输入端CP,CR,INH。

时钟输入端的斯密特触发器具有脉冲整形功能,对输入时钟脉冲上升和下降时间无限制,此特点为CD4017提供了一个输入周期可变的功能。

INH为低电平时,计数器在时钟上升沿计数,并且INH必须为低电平,否则输入脉冲无效。

具备计数器清零功能,通过拉高CR端,可以清零输出

每10个时钟输入周期CO信号完成一次进位,并用作多级计数链的下级脉动时钟。

Johnson计数器,提供了快速操作,2输入译码选通和无毛刺译码输出。防锁选通,保证了正确的计数顺序。

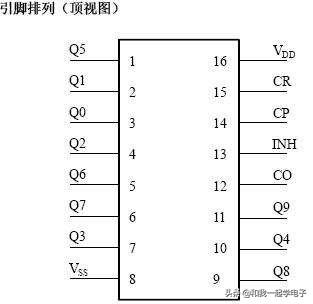

集成芯片CD4017引脚图


集成芯片CD4017引脚图

CO:进位脉冲输出,Q9输出后的下一个脉冲,CO输出进位脉冲,表示溢出

CP:时钟输入端,十个脉冲后溢出,CO输出进位脉冲,重新计数

CR:清除端,高电平清零输出,重新计数

INH:输入脉冲选通端,高电平输入脉冲无效

Q0~Q9:计数脉冲输出端,开始时(清零时)Q0输出高电平,注意!

VDD:电源正极

VSS:电源负极

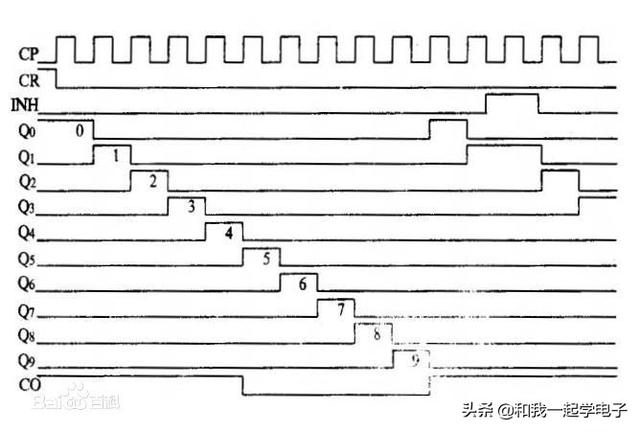

如果我们不确定我们是否理解芯片的工作原理时,最好是看一下时序图


芯片时序图

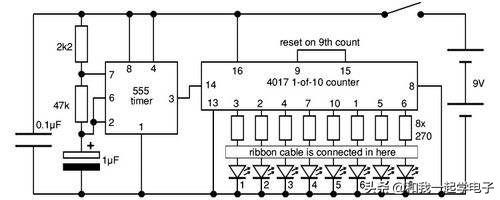

我们来通过一个电路简单讲解一下集成芯片CD4017的用法


芯片应用电路

从电路图我们可以看到,左边部分是另一个芯片NE555,它构成一个震荡电路为CD4017的14脚(脉冲输入脚)提供一个稳定的输入脉冲。

13脚(脉冲选通脚)接接电源负极,因为必须接地才能使输入信号有效。

而9脚(Q8输出端)接了15脚(CR复位端),也就是当Q8输出时,完成芯片的复位

下面Q0~Q7输出端接着LED,在每一个输入脉冲时相继点亮

整体电路表现出一个流水灯的作用,流水速度受输入脉冲的频率控制

CD4017这个芯片就讲到这里了

大家还知道CD4017有哪些典型应用呢?

欢迎在评论区留言
