摘要：屋面排砖是屋面施工的重要组成部分，传统的二维CAD制图很难满足高效准确地完成排砖设计、放线定位及各专业之间配合施工等要求，而应用BIM技术对屋面排砖进行优化设计，则可对工程实践具有指导作用。本文以华润置地未来科技城项目A02#住宅楼为例，对BIM在屋面排砖的技术应用进行介绍与研讨。

1.工程概况

华润置地未来科技城项目，位于北京市昌平区小汤山镇未来科技城核心区，集商业、办公、公租房、商品房于一体，北京市规划地铁17号线贯穿项目南北，地理位置独特，地形结构复杂，总建筑面积达18万平米。其中A02#住宅楼共分为六个单元，总建筑面积约1.2万平米。其一单元、二单元为十层顶，三单元为九层顶，四单元为八层顶，五单元为七层顶，六单元为六层顶，屋面除楼梯间、电梯机房、烟风道、女儿墙等结构外，存在大量太阳能设备基础，因此对屋面排砖的设计、防线定位等工作具有一定难度。

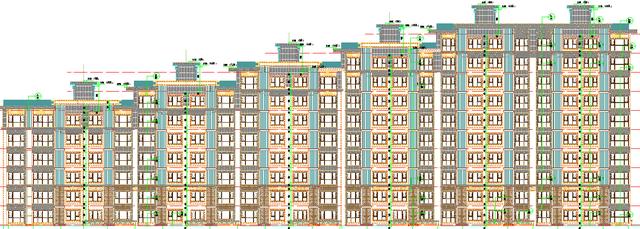

A02#住宅楼立面图

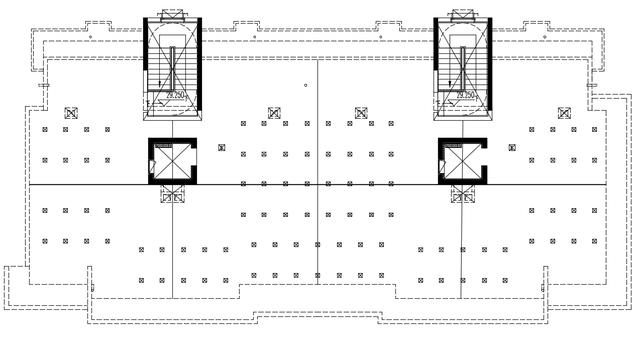

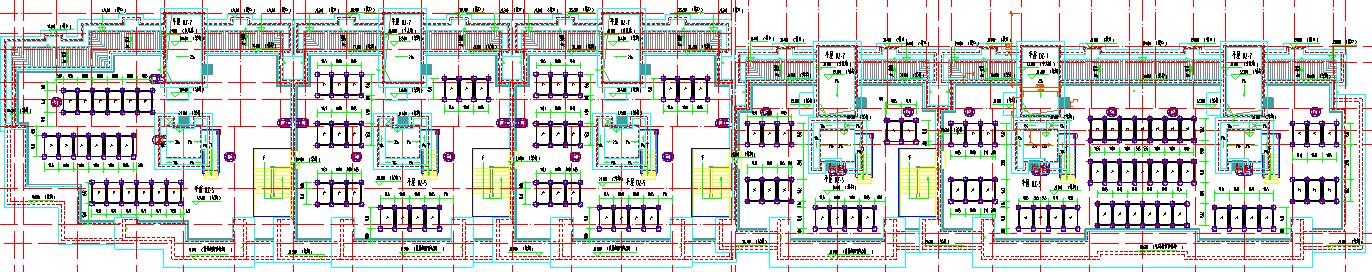

A02#住宅楼屋面平面图

2、软件简介

屋面排砖优化设计需要的主要软件包括：Autodesk AutoCAD、AUTODESK REVIT(建议使用2016版本)、建模大师(精装)。

其中建模大师(精装)为软件REVIT进行屋面排砖的辅助性软件，安装完成后需要注册，免费试用期为15天。

3、操作步骤

3.1生成CAD链接

首先使用CAD打开需要进行屋面排砖优化的楼栋屋面平面图(此文以A02#住宅楼一单元、二单元屋面为例)，平面图中包括了楼梯间、电梯机房、女儿墙、烟风道、太阳能基础、太阳能板、幕墙挑檐造型、雨棚、钢爬梯、钢梯、钢梯基础、标注、标高、文字说明等内容。

A02#住宅楼一单元、二单元屋面平面图

在A02#住宅楼一单元、二单元屋面平面图中，与屋面排砖相关的结构有楼梯间、电梯机房、女儿墙、烟风道、太阳能基础、钢梯基础等，平面图中与屋面排砖不相关的内容需删除干净。

平面图中与屋面排砖不相关的内容删除完毕后，可在CAD中绘制分水线、基础定位线、排砖平面分割线(为保证排出的砖均匀对称)等辅助线，进而形成屋面平面简图。

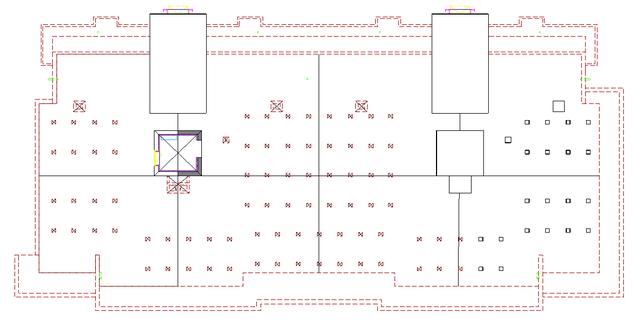

A02#住宅楼一单元、二单元屋面平面简图

平面简图绘制完成后，将CAD中XY坐标拖拽至平面简图附近，输入快捷键W。

生成CAD链接

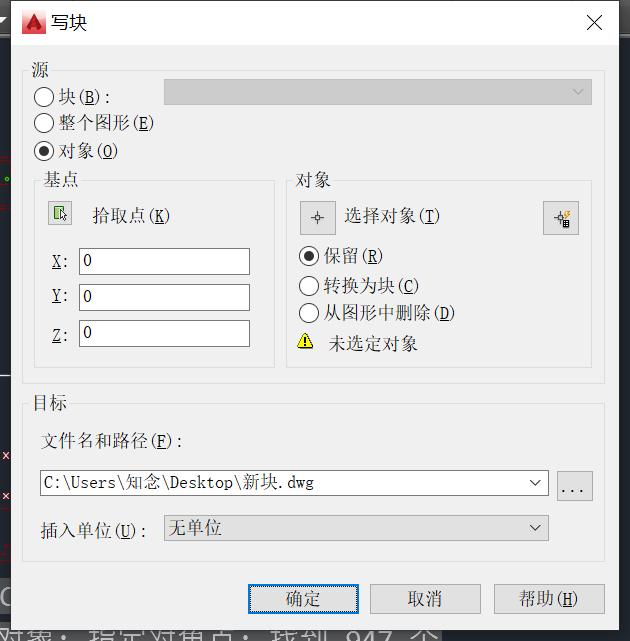

在弹出的"写块"图框中，输入CAD链接保存路径及保存文件名称，在"插入单位"选项中选择"毫米"，点击"选择对象"并框选平面简图，点击确定后即可生成CAD链接。

3.2绘制REVIT屋面平面图

打开REVIT2016，新建"建筑样板"，点击确定。在建筑样板页面中选择插入菜单，点击"链接CAD"。找到之前保存的平面简图，在"导入单位"选项中选择毫米，点击打开将平面简图导入REVIT中。

导入到REVIT中的平面简图

平面简图中与屋面排砖相关的结构有楼梯间、电梯机房、女儿墙、烟风道、太阳能基础、钢梯基础等，在进行屋面排砖之前需对与屋面排砖相关的结构进行编辑。绘制屋面板时，可以直接按照女儿墙、分水线、排砖平面分割线绘制楼板，也可以绘制整块板后用建模大师(精装)的绘制定位线功能对女儿墙、分水线、排砖平面分割线再描绘一次。完成以上工作即可开始绘制屋面排砖。

3.3运行建模大师排砖

选择菜单栏"建筑大师(精装)"中"一键铺排"选项，在弹出的对话框中可编辑砖的尺寸、厚度，砖缝宽度等信息，其后需三次点击鼠标左键完成排砖：点击楼板平面，点击排砖起点位置，点击确定排砖方向。完成三次点击后，系统即开始运行排砖命令，待完成运行后会弹出排砖示意图(图中有所需砖的数量)，如不满意可选择重新绘制，重新确定起点位置、排砖方向，直到生成的排砖示意图满意为止。最后点击生成构件，待系统完成运算后即可生成初步屋面排砖图。

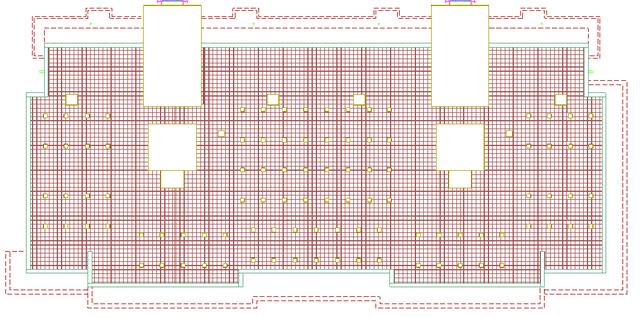

初步屋面排砖图(二维)

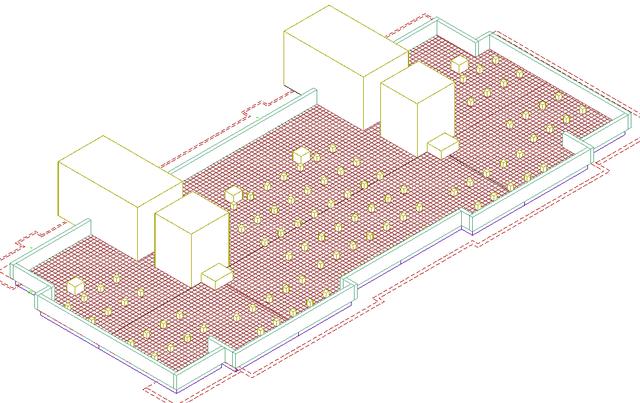

初步屋面排砖图(三维)

3.4细部优化

绘制完成的初步屋面排砖图由REVIT另存为CAD图纸，在CAD图纸中对初步屋面排砖图进行细部优化。

细部优化包括对女儿墙、太阳能基础、楼梯间、电梯机房等部位屋面砖进行调整，划分分隔缝等，具体为CAD常规操作这里不详细赘述。

细部优化后屋面排砖图

4、总结

在传统的屋面排砖图纸绘制中，由CAD绘制的二维图纸不直观，对施工操作的指导作用有可能产生偏差，且CAD绘图速度过慢。

应用BIM技术绘制屋面排砖生成的三维、二维图纸更加直观，且可同时计算所需屋面砖数量，给予施工方案、施工进度计划精确的工程信息，提高工作效率，使得施工过程中的质量管理、技术应用更加有效控制。
