应力筋用锚具的标准为：中华人民共和国国家标准（GB/T 14370-2000）

目前国内普遍采用的锚具规格有：（a）M15－N锚具。M代表锚具（锚具汉语拼音第一个字母）；15代表钢绞线的规格为15.24的钢绞线，（我国一般普遍使用的钢绞线强度为1860MPa级的15.24钢绞线）；-N是指所要穿载的钢绞线根数。（b）M13－N锚具。M代表锚具（锚具汉语拼音第一个字母）；13代表钢绞线的规格为12.78的钢绞线，（国外一般普遍使用的钢绞线强度为1860MPa级的13.78钢绞线）；-N是指所要穿载的钢绞线根数。

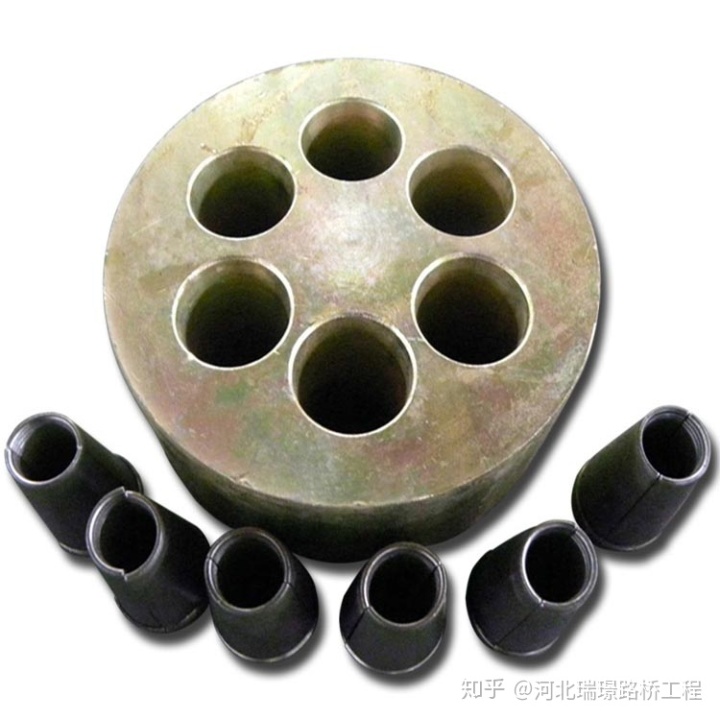

锚具的常见体系分类：（１）圆柱体常规OVM锚具。规格型号表示为：M15-N或M13-N；此锚具具有良好的锚固性能和放张自锚性能。张拉一般采用穿心式千斤顶（２）长方体扁锚。规格型号表示为：BM15-N或BM13-N（B，扁锚汉语拼音第一个字母，代表扁形锚具的意思）；扁型锚具主要用于桥面横向预应力、空心板、低高度箱梁，预应力锚具厂家使应力分布更加均匀合理，进一步减薄结构厚度。（３）握裹式锚具。规格型号表示为：M15P-N或M13P-N；适用于构件端布设计应力大或端部空间受到限制的情况，它使用挤压机将挤压套压结在钢绞线上的一种握裹式锚具，它预埋在混凝土内，按需要排布，混凝土凝固到设计强度后，在进行张拉。

1-张拉端锚具；6-固定端锚具；7-M20胶锚螺栓；9-碳纤维复合板

2.预应力碳纤维复合板加固用锚具可采用平板锚具，预应力锚具厂家也可采用带小齿齿纹锚具（尖齿齿纹锚具和圆齿齿纹锚具）等。

3.设计普通平板锚具的构造时，其盖板和底板的厚度应分别不小于14mm和10mm;其加压螺栓的公称直径不应小于22mm。

4.设计尖齿齿纹锚具的构造时，其齿深宜为0.3mm~0.5mm，齿间距宜为0.6mm~1.0mm。为了防止尖齿齿纹锚具将预应力碳纤维复合板剪断，该类锚具在尖齿处应进行倒角处理。

5.预应力锚具厂家设计圆齿齿纹锚具的构造时，其齿深宜为0.3mm~0.5mm，齿间距宜为0.6mm~1.0mm。对圆齿齿纹锚具，为防止预应力碳纤维复合板在锚具出口处因与锚具摩擦而产生断丝现象，锚具在端部切线方向应与预应力碳纤维复合板受拉力方向平行。

6.预应力锚具厂家锚具的开孔位置和孔径应根据实际工程确定。

预应力锚具的受力情况较复杂,目前还很难用理论公式准确地计算出它的应力应变。以锚圈为研究对象,通过建立锚具组件的有限元模型,对锚具的受力过程进行分析,校核锚圈的强度,并对锚圈外形尺寸和材料展开优化,最后用物理实验验证。在锚具受力过程的模拟方面,以七孔锚具为例,在分析了七孔锚具的工作状况及结构后,张拉设备对锚圈、夹片及钢绞线的形状进行了简化,采用线性硬化弹塑性材料模型,设置摩擦系数之后,运用有限元分析软件建立数值模型,对七孔锚圈的受力过程进行模拟分析,得到了锚圈在受力过程中的应力应变及位移的分布状态,校核了锚圈强度。

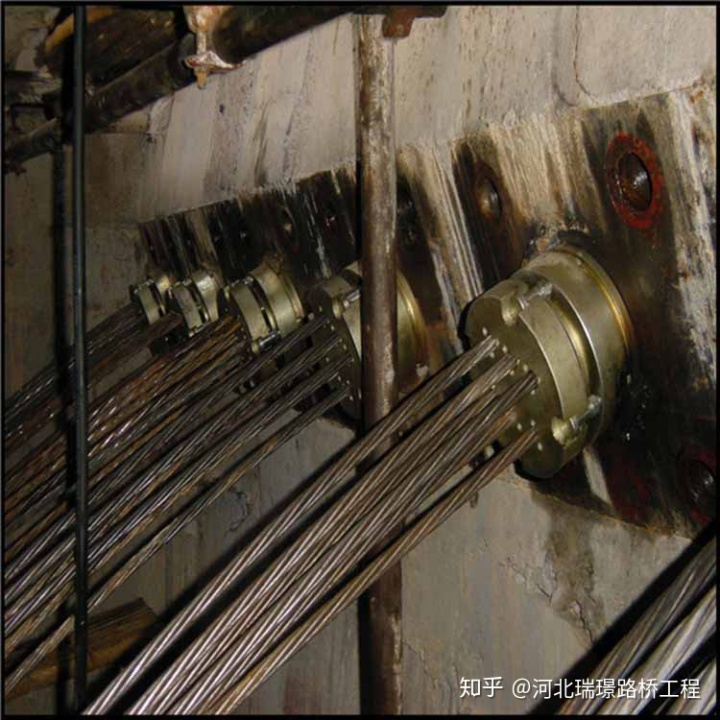

预应力锚固体系具有以下优点：

* 预应力锚固体系应用范围广泛，可以锚固强度为1570MPa～1960MPa级别的直径为Φ9.5～Φ21.6的钢绞线、1570MPa～1770MPa级别的直径为Φ4～Φ10的高强钢丝以及各种直径和强度级别的预应力筋锚具；

*选择范围广泛，预应力锚固体系适用于1～55根钢绞线和其它不同根数预应力筋。并可以根据顾客的需求设计和生产任意型号和规格的锚具；

* 具有良好的自锚性能；

* 静载锚固性能高，锚固稳定、可靠；

* 操作方便；

* 具有分级或重复张拉性能；

* 对环境要求不高，有较强的抗干扰性能。

在锚圈的尺寸及材料优化问题上,首先,对七孔锚圈的外形尺寸进行了优化,考虑到钢材的规格尺寸及产品机加工的要求,分析同一直径的不同高度锚圈的应力应变的变化随高度的变化趋势,得到较优的高度。第三,对七孔锚圈的两种不同材料及其不同状态的模拟结果进行了比较,得出45钢通过调质处理提高它的屈服强度和断裂强度后,用来替代40Cr是可行的。最后进行了物理实验验证,模拟结果与实验结果比较一致,验证了数值模型的正确性。通过以上研究的结论对锚圈外形尺寸的设计和选用材料提供了理论依据,起到了一定的指导作用。

预应力锚具基本可分：锚环、夹片及锚垫板，也可以分成：锚环、夹片及锚垫板和螺旋筋几部分。

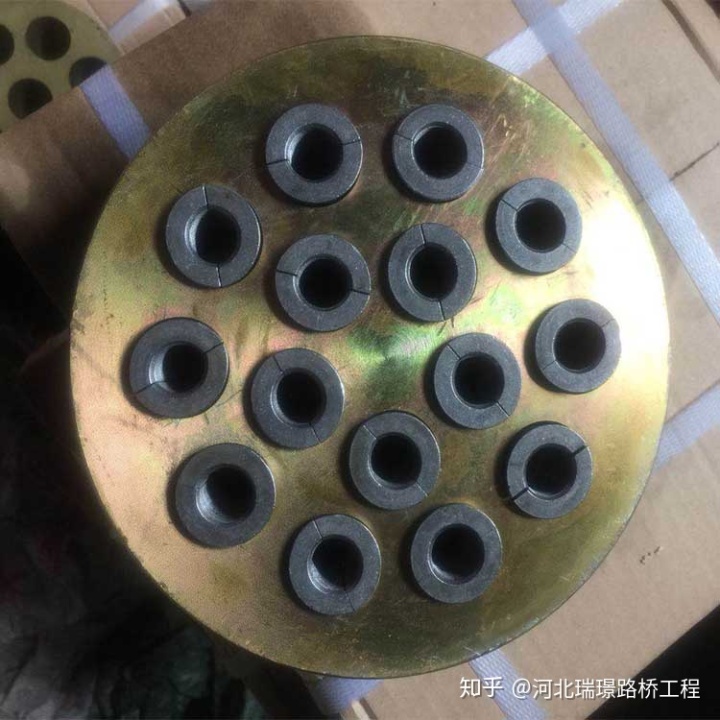

1、夹片

预应力锚具夹片就是锚具的关键部分，在外表上分为工作夹片及工具夹片，在使用过程中可重复应用，是合金钢制造的。预应力锚具厂家的锚具可用在工作夹片上，也可用在建筑施工的圆形锚具上面，还可用在箱梁施工的扁形锚具上，多孔连接器也常用到。

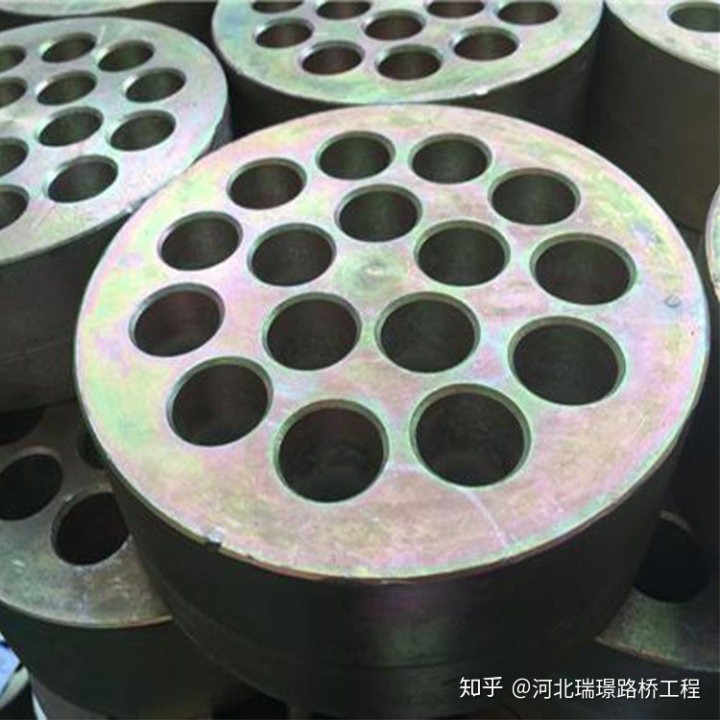

2、锚环

也是锚具的关键部件，圆形锚具采用的是碳素钢，扁形锚具采用的就是40Cr钢制造的。

3、锚垫板

预应力锚具的锚垫板就是把锚环荷载传递给锚下混凝土关键部位，采用了共传递方式实施，其锚下应力分布如何影响着锚下混凝土裂性、承载能力大小，所以说极其的重要。

4、螺旋筋部件

可做为锚下混凝土施工中分布筋使用，这样就可为防止施工中的混凝土开裂现象发生，进而对螺旋筋固化功能进行了强化。而预应力锚具厂家在施工中用到的波纹管也是施工中的重要部分，但其作用就相对较小了，只是在混凝土固化中起到辅助作用。

根据预应力锚的选择，可分为：

1，夹式（单孔和多孔锚固）;

2，支撑类型（头锚，螺母锚等）;

3，锥形塞式（钢锥形锚固等）;

4，锚固类型（挤压锚，压花锚固）等四种类型。
