STC-1000温控器能够自动转换制冷、制热模式。
主要功能：
制冷、制热自动转换模式，按照温度设定值和回差进行温度控制；温度校正；制冷控制输出保护延时；超量程及传感器 故障报警等功能。
规格尺寸：
♦ 前面板尺寸：长75X宽34. 5 (毫米) ♦ 整机尺寸：长75X宽34. 5X深85 (毫米)
♦ 安装开孔尺寸：长71 X宽29 (毫米) ♦ 传感器线长：2米(含探头长度)
技术参数：
♦ 测量范围：-50°C〜99°C
♦ 温度分辨率：0.1°C
♦ 测温精度：+1°C (-50°C-70°C)
♦ 传感器故障延时：1分钟
♦ 电源：220VAC±10%, 50/60Hz
♦ 整机功耗：小于3W
♦ 传感器：NTC传感器1支
♦ 继电器输出容量：制冷(10A/250VAC),加热(10A/250VAC)
♦ 运行环境温度：0°C〜60°C
♦ 存储温度：-30°C~75°C
♦ 相对湿度：20〜85% (无结露)

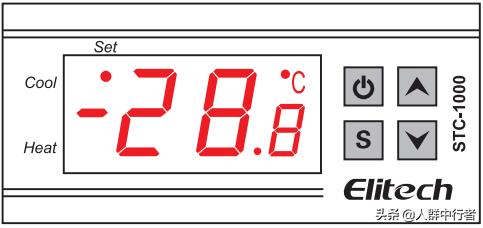

操作及显示面板
显示说明：
三位红色数码管+负号指示灯+两个模式指示灯(Coo I、Heat) +设置指示灯(Set)；
按键说明：
“S"键：设置键；“▲”键：上调键；“▼”键：下调键；
“⊙"键：电源开关键；
指示灯状态说明
按键操作说明
1.查看参数方法：
在控制器正常工作时，按下并立即松开"▲"键一次，显示温度设定值；按下并立即松开"▼"键一次，显示温差设定值。 2秒后返回温度正常显示状态。
2. 设定参数方法：
控制器正常工作时，按住"S"键持续3秒以上进入修改参数模式，"Set"指示灯亮，数码管显示第一个菜单项的代码"F1" 。 按▲键或▼键可上翻或下翻菜单项并显示菜单项的代码，按"S"键显示当前菜单的参数设定值。按住"S"键不放， 再按"▲"键或"▼"键可上调或下调并显示当前菜单的参数设定值，同时按住"S"和"▲"键或"▼"键可快速上调或下调 并显示当前菜单的参数设定值。设置完毕后，按下并松开"⊙"键则保存参数修改并返回正常温度显示状态。10秒内如无任何 按键操作则不保存本次参数修改并返回正常显示状态。
保存参数时如果出现错误则显示"Er" , 3秒后返回正常显示状态。
3. 修复系统数据：
机器通电时，首先检查参数设置是否正确。如果检查到错误，则显示"Er"。此时按任意键将恢复默认参数设置并正常工作， 建议此时重新设定参数。
操作运行说明
控制器正常工作时，按住电源键持续3秒以上，则关闭控制器；控制器关闭时，按住电源键持续3秒以上，则打开控制器。
控制器正常工作时，数码管显示当前温度测量值，并进行制冷制热工作模式自动识别转换：
当测量温度≥温度设定值+温差设定值时进入制冷状态，Cool指示灯亮，制冷继电器常开触点闭合；Cool指示灯闪烁，表明 制冷设备处于压机延时保护状态；当测量温度W温度设定值，Cool指示灯灭，制冷继电器常开触点断开。
当测量温度≤温度设定值-温差设定值时进入加热状态，Heat指示灯亮，加热继电器常开触点闭合；当测量温度A温度设定 值，Heat指示灯灭，加热继电器常开触点断开。
菜单说明
系统代码、原因及动作
传感器故障报警：当温度探头回路出现短路、断路故障时，控制器启动探头故障报警模式,关闭所有执行状态，蜂鸣器响， 数码管显示EE,按任意键，可消除蜂鸣器胴音，故障解除后，返回正常工作模式。
超温限报警：当温度测量值超出温度测量范围时，控制器启动超温限故障报警模式，关闭所有执行状态，蜂鸣器响，数码 管显示HH,按任意键，可消除蜂鸣器响音，当温度回复到测量范围时，返回正常工作模式。
安全规JN
★危险：
1. 严格区分传感器引线、电源线及输出继电器接口，不可错接，继电器不可过荷；
2. 所有的接线更改都必须在断开电源的情况下进行。
★警告：
本控制器禁止在水中或过度潮湿的环境中使用，禁止在高温、强电磁干扰、强腐蚀性环境中使用。
★注意：
1. 供电电压应与控制器上标注的电压相一致，并保证供电电压的稳定性；
2. 为避免可能引入的干扰，建议传感器引线与电力线保持适当距离。
STC-1000温控器接线说明
备注：资料源于精创温控器官方
