【基础回顾】
考点一 电磁感应中的电路问题 1． 对电磁感应中电源的理解 (1)电源的正负极、感应电流的方向、电势的高低、电容器极板带电问题，可用右手定则或楞次定律判定． (2)电源的电动势的大小可由E＝Blv或

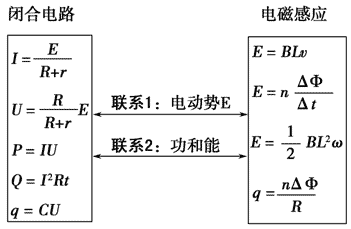

求解． 2． 对电磁感应电路的理解 (1)在电磁感应电路中，相当于电源的部分把其他形式的能通过电流做功转化为电能． (2)“电源”两端的电压为路端电压，而不是感应电动势． 考点二 电磁感应中的图象问题 1． 题型特点 一般可把图象问题分为三类： (1)由给定的电磁感应过程选出或画出正确的图象； (2)由给定的有关图象分析电磁感应过程，求解相应的物理量； (3)根据图象定量计算． 2． 解题关键 弄清初始条件，正负方向的对应，变化范围，所研究物理量的函数表达式，进、出磁场的转折点是解决问题的关键． 3． 解决图象问题的一般步骤 (1)明确图象的种类，即是B－t图象还是Φ－t图象，或者是E－t图象、I－t图象等； (2)分析电磁感应的具体过程； (3)用右手定则或楞次定律确定方向对应关系； (4)结合法拉第电磁感应定律、欧姆定律、牛顿运动定律等规律写出函数关系式； (5)根据函数关系式，进行数学分析，如分析斜率的变化、截距等． (6)画出图象或判断图象． 【技能方法】 1．电磁感应中电路知识的关系图
2．电磁感应中电路问题的题型特点 闭合电路中磁通量发生变化或有部分导体做切割磁感线运动，在回路中将产生感应电动势和感应电流．从而考题中常涉及电流、电压、电功等的计算，也可能涉及电磁感应与力学、电磁感应与能量的综合分析． 3．分析电磁感应电路问题的基本思路

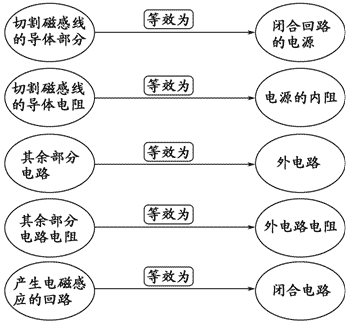

(1)确定电源：用法拉第电磁感应定律和楞次定律或右手定则确定感应电动势的大小和方向，电源内部电流的方向是从低电势流向高电势； (2)分析电路结构：根据“等效电源”和电路中其他元件的连接方式画出等效电路．注意区别内外电路，区别路端电压、电动势； (3)利用电路规律求解：根据E＝BLv或结合闭合电路欧姆定律、串并联电路知识和电功率、焦耳定律等关系式联立求解． 4.电磁感应电路的几个等效问题

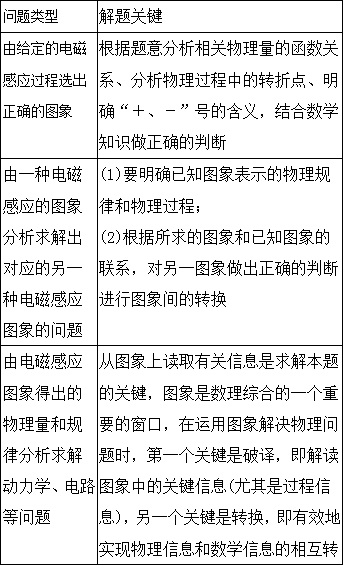

5. 电磁感应中图象类选择题的两个常见解法 (1)排除法：定性地分析电磁感应过程中物理量的变化趋势(增大还是减小)、变化快慢(均匀变化还是非均匀变化)，特别是物理量的正负，排除错误的选项． (2)函数法：根据题目所给条件定量地写出两个物理量之间的函数关系，然后由函数关系对图象作出分析和判断，这未必是最简捷的方法，但却是最有效的方法． 6. 分析物理图象常用方法 (1)定性分析物理图象 ①要明确图象坐标轴的意义； ②借助有关的物理概念、公式、定理和定律做出分析判断． (2)定量计算 ①弄清图象所揭示的物理规律或物理量间的函数关系； ②挖掘图象中的隐含条件，明确有关图线所包围的面积、图线的斜率(或其绝对值)、截距所表示的物理意义． 7.电磁感应中的图象问题 (1)图象类型 电磁感应中主要涉及的图象有B-t图象、Φ-t图象、E-t图象和I-t图象．还常涉及感应电动势E和感应电流I随线圈位移x变化的图象，即E-x图象和I-x图象． (2)常见题型：图象的选择、图象的描绘、图象的转换、图象的应用． (3)所用规律 一般包括：左手定则、安培定则、楞次定律、法拉第电磁感应定律、欧姆定律、牛顿运动定律等． (4)常见题目类型：
【基础达标】 1．用均匀导线做成的正方形线框边长为0.2 m，正方形的一半放在垂直于纸面向里的匀强磁场中，如图。当磁场以10T/s的变化率增强时，线框中a、b两点间的电势差是: ( )
A.Uab=0.1v B.Uab=-0.1v C.Uab=0.2v D.Uab=-0.2v 【答案】B 【解析】 由于磁场是均匀增强的，而原磁场的方向垂直纸面向里，所以由楞次定律可知，线圈中产生的磁场方向是垂直纸面向上的，再由右手定则可知，线圈中的电流方向沿逆时针方向，故电流由b向右再回到a点，可见，ab间的电势差是负值，所以AC错误；线圈产生的电动势E=10T/s×(0.2m)2/2=0.2V，又因为ab两点正好在线圈的中点上，所分的线圈的两侧电阻相等，故Uab=-E/2=－0.2V/2=﹣0.1V，选项B正确。 2．(多选)如图所示，水平面内两根光滑的足够长平行金属导轨，左端与电阻R相连接，匀强磁场B竖直向下分布在导轨所在的空间内， 一定质量的金属棒垂直于导轨并与导轨接触良好。若对金属棒施加一个水平向右的外力F，使金属棒从a位置由静止开始向右做匀加速运动。若导轨与金属棒的电阻不计，则下列图像(金属棒产生的电动势E、通过电阻R的电量q、电阻R消耗的功率P、外力F)正确的是:( )
【答案】BD 【解析】 金属棒从静止开始匀加速直线运动，设加速度为 ，则金属棒速度为 ，导体棒切割磁感线产生的感应电动势 ，感应电动势与时间成正比，图像为一条倾斜的直线，选项A错。通过电阻的电荷量
，电荷量与时间平方成正比，选项B对。电阻R消耗的电功率
，电功率同样与时间平方成正比，选项C错。根据牛顿第二定律F-F卖=ma，即
，外力

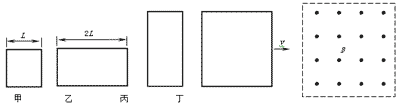

，与时间成正比，选项D对。 3．如图所示，用相同导线制成的边长为L或2L的四个单匝闭合回路，它们以相同的速度先后垂直穿过正方形匀强磁场区域，磁场方向垂直纸面向外，区域宽度大于2L．则进入磁场过程中，电流最大的回路是:( )
A．甲 B．乙 C．丙 D．丁 【答案】C 【解析】 设导线长度L的电阻为r，则r甲=4r，r乙=6r，r丙=6r，r丁=8r，线框进入磁场时切割磁感线产生动生电动势，由法拉第电磁感应定律E=Blv，由闭合电路的欧姆定律知
可得：
，则丙图电流最大，选项C正确，故选C. 4．光滑平行金属导轨MN、PQ所在平面与水平面成θ角，M、P两端接有阻值为R的定值电阻。阻值为r的金属棒ab垂直导轨放置，其它部分电阻不计。整个装置处在磁感应强度为B的匀强磁场中，磁场方向垂直导轨平面向上。从t = 0时刻开始棒受到一个平行于导轨向上的外力F，由静止开始沿导轨向上运动，运动中棒始终与导轨垂直，且接触良好，通过R的感应电流随时间t变化的图象如图2所示。
下面分别给出了穿过回路abPM的磁通量Φ、磁通量的变化率
、棒两端的电势差 和通过棒的电荷量q随时间变化的图象，其中正确的是:( )
【答案】B 【解析】 回路中的感应电动势为：
，感应电流：
，由图可知I=kt，即
，故有：
，所以图象B对；由于产生的感应电动势是逐渐增大的，而A图描述磁通量与时间关系中斜率不变，产生的感应电动势不变，故AC错误；通过导体棒的电量为：Q=It=kt2，故Q-t图象为双曲线，并非过原点的直线，故D错误． 5．如图所示，面积为0.2m2的100匝线圈A处在磁场中，磁场方向垂直于线圈平面．磁感强度随时间变化的规律是B＝(6－0.2t) (T)已知R1=4Ω，R2=6Ω，电容C=30μF，线圈A的电阻不计．求：
(1)闭合S后，通过R2的电流强度大小和方向。 (2)闭合S一段时间后在断开S，S断开后通过R2的电荷量是多少？ 【答案】(1)0.4A 电流方向由a→R2→b(2)7.2×10-5C 【解析】 (1)由题意B=(6-0.2t)(T)得磁感应强度的变化率为△B/△t=0.2(T/s) 由法拉第电磁感应定律知：A线圈内产生的感应电动势：
S闭合后，电路中电流由闭合电路欧姆定律I=E/(R1+R2)=4(4+6)A=0.4A方向由a→R2→b (2)S闭合后R2的电压为U2=IR2=2.4V，电容上充电电荷量为Q=CU2=CIR2=7.2×10-5C 【能力提升】 1．如图所示，a、b是用同种规格的铜丝做成的两个同心圆环，两环半径之比为2:3，其中仅在a环所围区域内有垂直于纸面向里的匀强磁场．当该匀强磁场的磁感应强度均匀增大时，a、b两环内的感应电动势大小和感应电流大小之比分别为:( )
A. 1:1，3:2 B. 1:1，2:3 C. 4:9，2:3 D. 4:9，9:4 【答案】A 【解析】 由于两环所包围磁场的面积相等，且变化量还相等，故两环产生的感应电动势是相等的，而两个圆环的半径不同，其比值为2：3，故它们的周长之比也是2：3，故两环的电阻之比也是2：3，而电动势相等，故两环中产生的感应电流之比是3：2，A正确。 2．如图所示，平行导轨置于磁感应强度为B的匀强磁场中(方向向里)，间距为L，左端电阻为R，其余电阻不计，导轨右端接一电容为C的电容器。现有一长2L的金属棒ab放在导轨上，ab以a为轴顺时针以ω转过90°的过程中，通过R的电量为: ( )
A．
B．Q=2BL2ωC C．
D．
【答案】D 【解析】 由
，I=E/R，q=I△t联立解得ab以a为轴顺时针以ω转过60°的过程中，通过R的电量为
；在这过程中金属棒ab在回路中产生的感应电动势最大值为2ωL2B，电容器C充电q'=2ωL2BC，以ω继续转过30°的过程中，电容器通过电阻R放电，所以ab以a为轴顺时针以ω转过90°的过程中，通过R的电量为

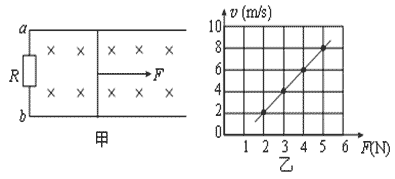

选项D正确。 3．如图甲所示，水平面上两根足够长的金属导轨平行固定放置，间距为L，一端通过导线与阻值为R的电阻连接。导轨上放一质量为m的金属杆，金属杆、导轨的电阻均忽略不计，匀强磁场垂直导轨平面向下。用与导轨平行的恒定拉力F作用在金属杆上，杆最终将做匀速运动。当改变拉力的大小时，相对应的匀速运动速度v也会变化，v和F的关系如图乙所示。下列说法正确的是:( )
A．金属杆在匀速运动之前做匀加速直线运动 B．a点电势高于b点电势 C．由图像可以得出B、L、R三者的关系式为
D．当恒力F=4N时，电阻R上消耗的最大电功率为24W 【答案】B 【解析】 金属杆做加速度逐渐减小的加速运动，A错；根据右手定则可知电流从a到b，B正确；感应电动势E=vBL，感应电流：
，安培力：
，可知
为图乙斜率的倒数，即

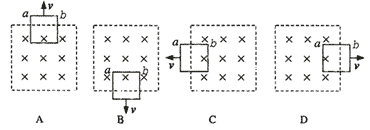

，C错；由图线不过原点可知金属杆受拉力、安培力和阻力作用，当F=4N时，v=6m/s，所以最大功率P=24W，等于安培力的功率和阻力功率之和，D错。 4．粗细均习的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行。现使线框以同样大小的速度沿四个不同方向平移出磁场，如图100-1所示，则在移出过程中线框的一边a、b两点间电势差绝对值最大的是:( )
【答案】B 【解析】 磁场中切割磁感线的边相当于电源，外电路由三个相同电阻串联形成，ACD中a、b两点间电势差为外电路中一个电阻两端电压为:
B图中a、b两点间电势差为路端电压为:

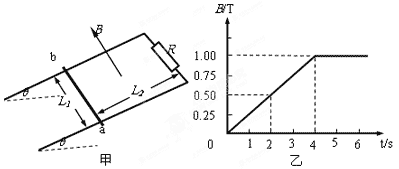

，所以a、b两点间电势差绝对值最大的是B图所示，故ACD错误，B正确． 5．如图甲所示，两根足够长、电阻不计的光滑平行金属导轨相距为L1＝1m，导轨平面与水平面成θ＝30角，上端连接阻值R＝1.5Ω的电阻；质量为m＝0.2kg、阻值r＝0.5Ω的匀质金属棒ab放在两导轨上，距离导轨最上端为L2＝4m，棒与导轨垂直并保持良好接触。整个装置处于一匀强磁场中，该匀强磁场方向与导轨平面垂直，磁感应强度大小随时间变化的情况如图乙所示。(g=10m/s2)
(1)保持ab棒静止，在0～4s内，通过金属棒ab的电流多大？方向如何？ (2)为了保持ab棒静止，需要在棒的中点施加了一平行于导轨平面的外力F，求当t＝2s时，外力F的大小和方向； (3)5s后，撤去外力F，金属棒将由静止开始下滑，这时用电压传感器将R两端的电压即时采集并输入计算机，在显示器显示的电压达到某一恒定值后，记下该时刻棒的位置，测出该位置与棒初始位置相距2.4m，求金属棒此时的速度及下滑到该位置的过程中在电阻R上产生的焦耳热。 【答案】 (1)I=0.5A方向由a→b (2)F=0.75N方向沿导轨斜面向上 (3)QR=1.5J 【解析】 (1)在0～4s内，由法拉第电磁感应定律：
由闭合电路欧姆定律:
，方向由a→b (2)当t＝2s时，ab棒受到沿斜面向上的安培力 F安=BIL1=0.5×0.5×1N=0.25N 对ab棒受力分析，由平衡条件： F+F安-mgsin30º=0 F=mgsin30º-F安=(0.2×10×0.5-0.25)N=0.75N，方向沿导轨斜面向上 (3)ab棒沿导轨下滑切割磁感线产生感应电动势，有：E'=B'L1v 产生的感应电流
棒下滑至速度稳定时，棒两端电压也恒定，此时ab棒受力平衡，有：mgsin30º=B'I'L1 解得:
由动能定理，得
【终极闯关】 1． 【2015•安徽•19】如图所示，abcd为水平放置的平行
形光滑金属导轨，间距为l。导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B，导轨电阻不计。已知金属杆MN倾斜放置，与导轨成θ角，单位长度的电阻为r，保持金属杆以速度v沿平行于cd的方向滑动(金属杆滑动过程中与导轨接触良好)。则:( )
A．电路中感应电动势的大小为
B．电路中感应电流的大小为
C．金属杆所受安培力的大小为
D．金属杆的热功率为
【答案】B 【解析】 导体棒切割磁感线产生感应电动势 ，故A错误；感应电流的大小
，故B正确；所受的安培力为
，故C错误；金属杆的热功率

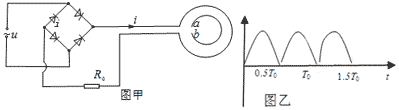

，故D错误。 2．【2015•山东•19】如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内。左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化。规定内圆环a端电势高于b端时，间的电压为uab正，下列uab-t图像可能正确的是:( )

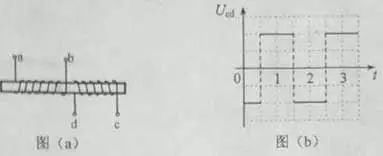

【答案】C 【解析】 在第一个0.25T0时间内，通过大圆环的电流为瞬时针逐渐增加，由楞次定律可判断内环内a端电势高于b端，因电流的变化率逐渐减小故内环的电动势逐渐减小；同理在第0.25T0-0.5T0时间内，通过大圆环的电流为瞬时针逐渐减小，由楞次定律可判断内环内a端电势低于b端，因电流的变化率逐渐变大故内环的电动势逐渐变大；故选项C正确. 3．【2014•新课标全国卷Ⅰ】如图(a)，线圈ab、cd绕在同一软铁芯上，在ab线圈中通以变化的电流，测得cd间的的电压如图(b)所示，已知线圈内部的磁场与流经的电流成正比， 则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是:( )
【答案】C 【解析】 根据法拉第电磁感应定律，感应电动势即cd线圈中的电压
，由于磁场是线圈ab中的感应电流产生的，所以△B∝△I，综上可得
，即电压大小与线圈中电流的变化率成正比，根据图(b)可判断0-0.5s和0.5s-1.5s电流的变化率大小相等，方向相反，即i-t图象斜率大小相等，方向相反，对照选项C对。 4．(2013•北京卷)如图，在磁感应强度为B、方向垂直纸面向里的匀强磁场中，金属杆MN在平行金属导轨上以速度v向右匀速滑动， MN中产生的感应电动势为El，若磁感应强度增为2B，其他条件不变，MN中产生的感应电动势变为E2。则通过电阻R的电流方向及E1与E2之比El:E2分别为:( )

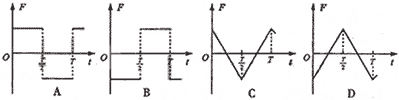

A.c→a，2:1 B.a→c，2:1 C.a→c，1:2 D.c→a，1:2 【答案】 C 【解析】根据电磁感应定律E=Blv，其他条件不变所以电动势变为2倍，根据右手定则可知电流方向应该为N到M即通过电阻为A到C。 5． (2013•山东卷)将一段导线绕成图甲所示的闭合电路，并固定在水平面(纸面)内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示。用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F随时间t变化的图像是 :( )
【答案】 B 【解析】 由图乙可知
时间内，磁感应强度随时间呈线性变化，即
(k是一个常数)，圆环的面积S不变，由
可知圆环中产生的感应电动势不变，则回路中的感应电流不变， ab边受到的安培力不变，从而可排除选项C、D；时间内，由楞次定律可判断出流过ab边的电流方向为由b至a，结合左手定则可判断出ab边受到的安培力的方向向左，为负值，故选项A错误B正确。本题选B。
