10.or(十或)是亚马逊旗下的一个注册品牌，近期该品牌推出了一款TWS真无线耳机10.or Buds，耳机和充电盒体积小巧，表面采用亲肤橡胶材质提升触感。
10.or Buds内置蓝牙5.0芯片，单双耳可随意切换，具有双耳电量智能平衡功能；耳机采用实体按键控制，IPX5级防水，单次续航5小时，配合充电盒续航可达20小时。下面一起通过拆解看一下亚马逊旗下这款非旗舰真无线耳机用料如何吧~
此前我爱音频网曾经拆解过亚马逊 Echo buds 真无线主动降噪耳机，这是亚马逊目前的旗舰产品。一、亚马逊10.or Buds真无线蓝牙耳机 开箱

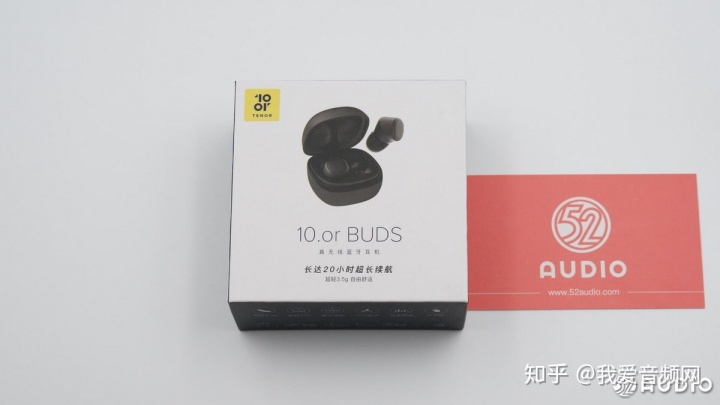

包装盒左上角是10.or 的品牌Logo，黄底黑字，耳机和充电盒的渲染图占据中心位置，产品名称“10.or Buds真无线蓝牙耳机”，长达20小时续航，单耳重量3.5克，自由舒适。

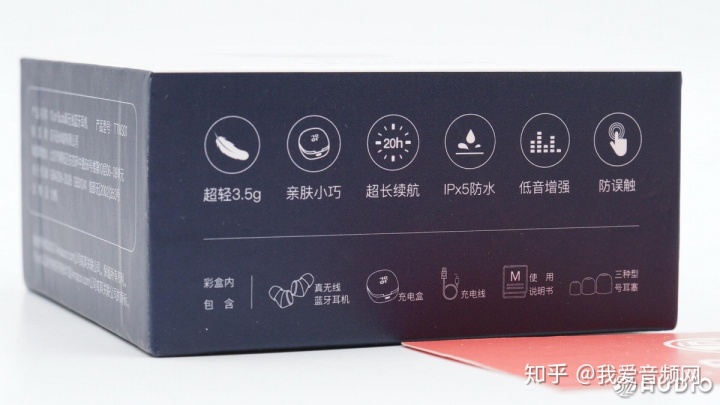

包装盒侧面信息，产品特色功能：超轻3.5克、亲肤小巧、超长续航、IPX5防水、低音增强、防误触。下面是包装内物品的图例。

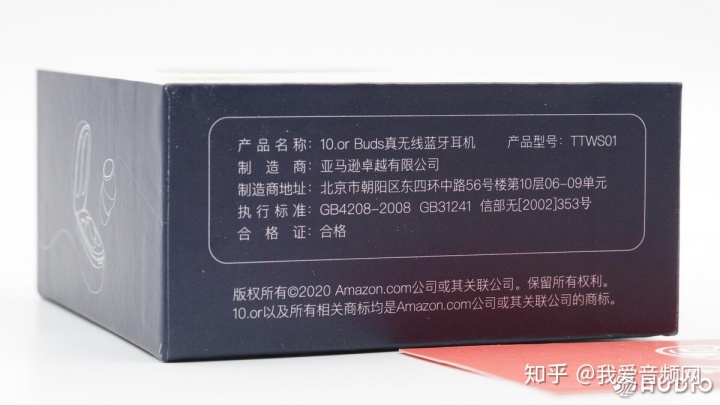

包装盒另一侧面的信息，产品名称“10.or Buds真无线蓝牙耳机”，型号TTWS01，制造商亚马逊卓越有限公司。

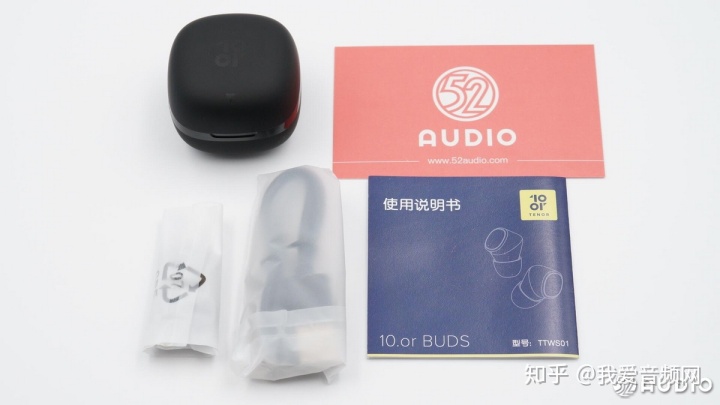

包装盒内物品，耳机和充电盒、耳塞、充电线、说明书。

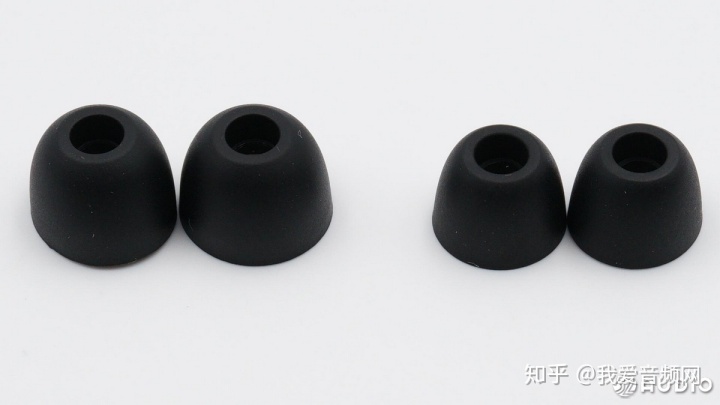

两种不同尺寸的硅胶耳塞，耳机上默认为中号。

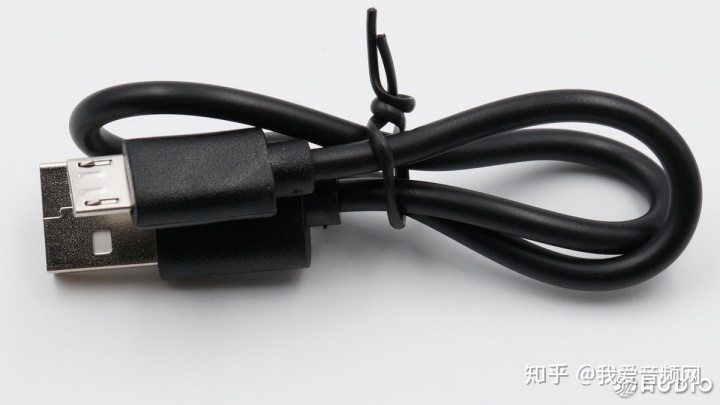

充电线缆为USB-A to Micro-USB 接口。

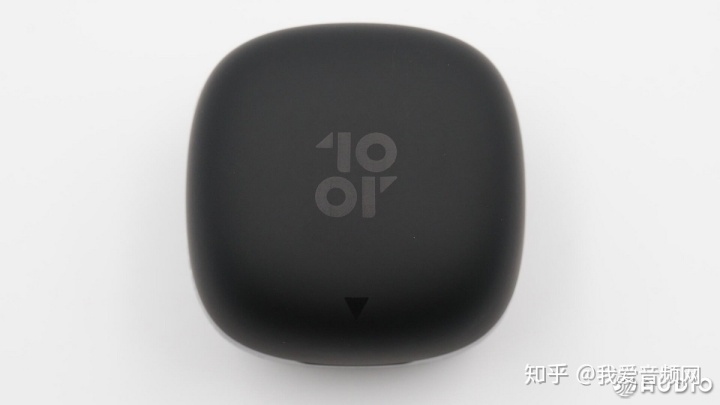

充电盒表面采用亲肤橡胶材质提升触感，且不易沾染指纹。顶部是抽象化的“10 or ”字样代表品牌。底部有一个小箭头指向充电盒正面的开盖处。

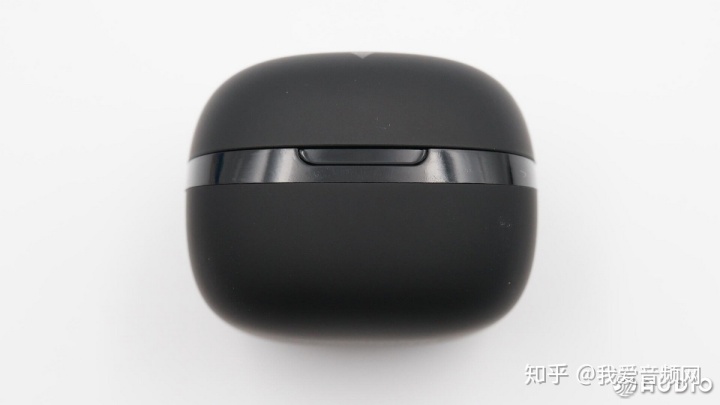

充电盒正面展示，有一道亮面的装饰腰线，开合处有凹槽便于打开盒盖。

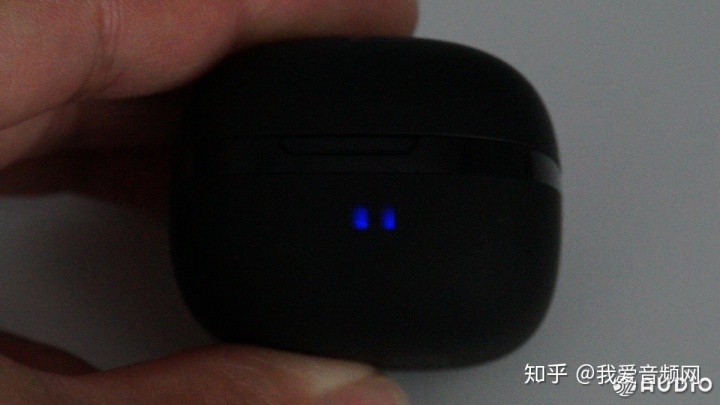

充电盒采用隐藏电量指示灯设计，共有四颗，图为充电盒剩余电量约50％。

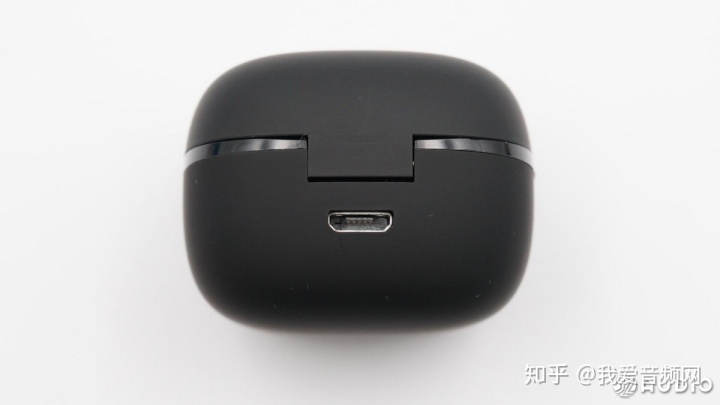

充电接口位于充电盒背面。

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对亚马逊10.or Buds真无线蓝牙耳机进行有线充电测试，充电功率约为2.1W。

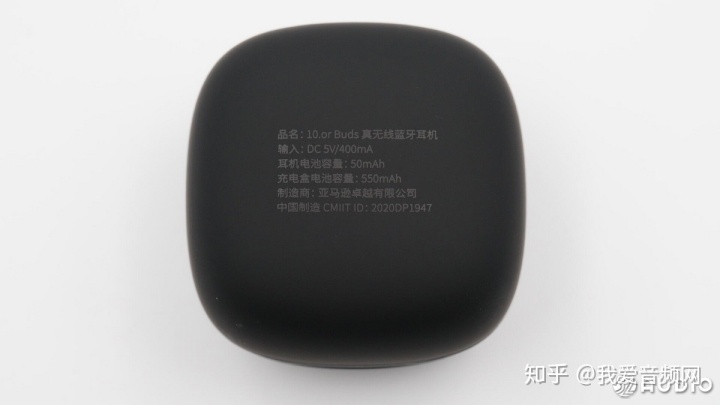

充电盒底部有部分产品信息，产品名“10.or Buds真无线蓝牙耳机”，输入5V⎓400mA，耳机电池容量50mAh，充电盒电池容量550mAh，制造商亚马逊卓越有限公司。

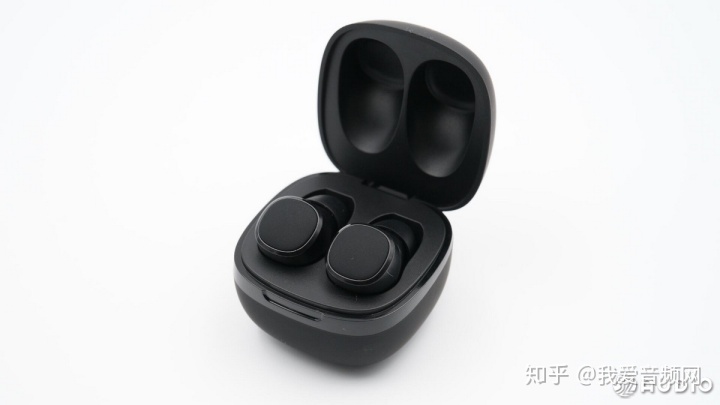

耳机在充电盒内的状态，空间比较紧凑。

耳机指示灯的位置，可以看到耳机是在充电状态。

新品的充电触点处有绝缘贴纸，减少电量损耗。

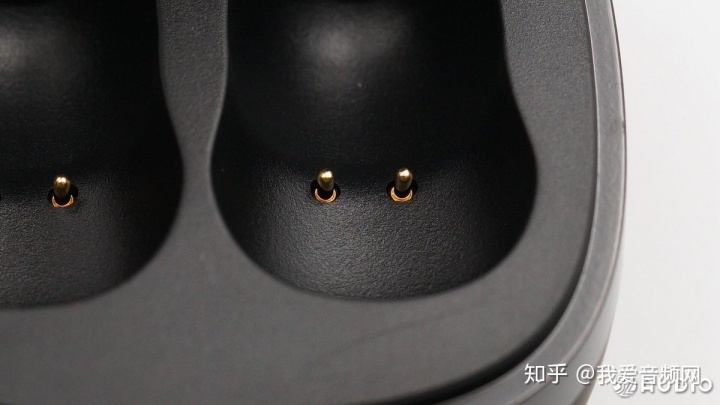

充电座舱露出的Pogo Pin。

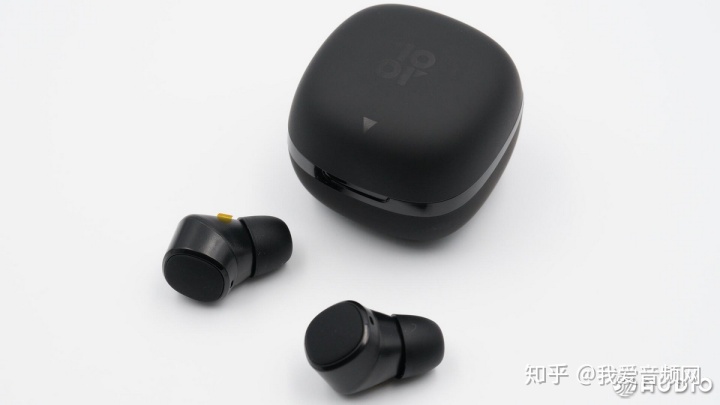

亚马逊10.or Buds真无线蓝牙耳机。

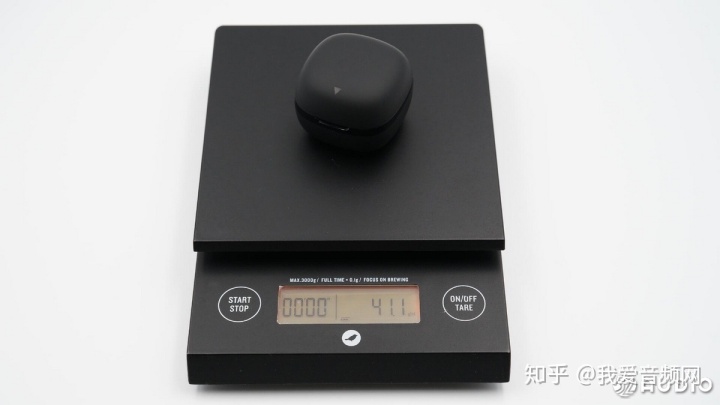

耳机和充电盒共重41.1克。

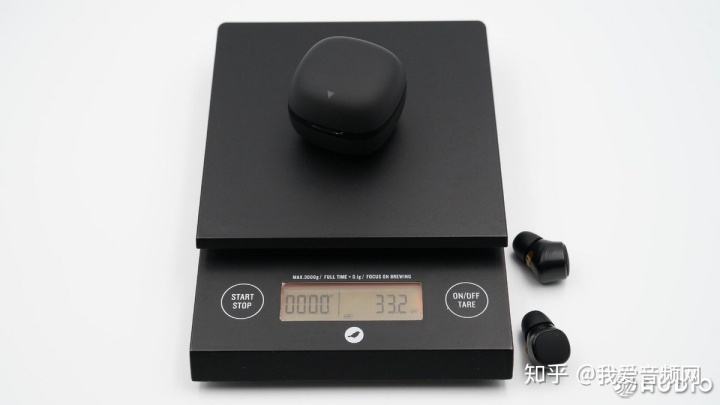

充电盒单重33.2克。

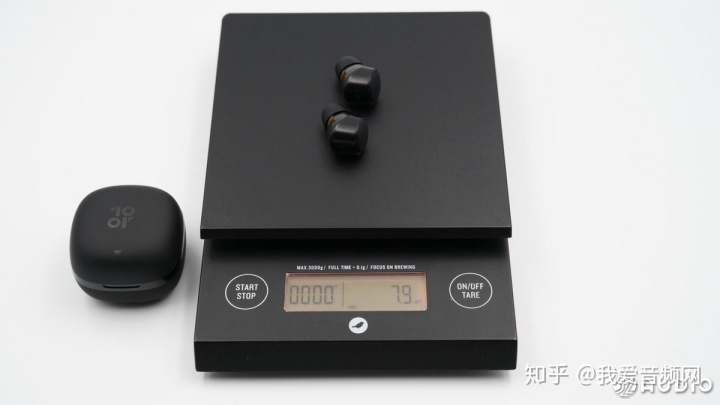

左右耳机共重7.9克。整体重量较轻。二、亚马逊10.or Buds 充电盒拆解

下面我们先来拆解充电盒，看看其内部的电源管理系统。撬开充电座舱即可看到内部结构。

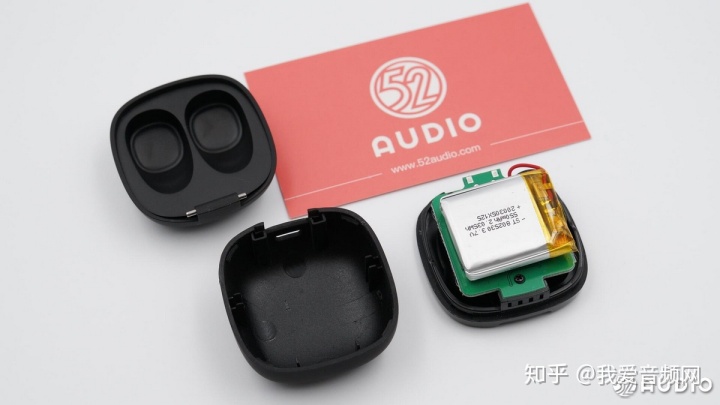

充电盒底部是电池，与壳体之间没有缓冲泡棉，通过导线与主板相连；主板通过三颗螺丝固定在充电座舱壳体上。充电座舱尾部结构正好卡住盒盖的转轴。

正面电量指示灯位置的保护罩。

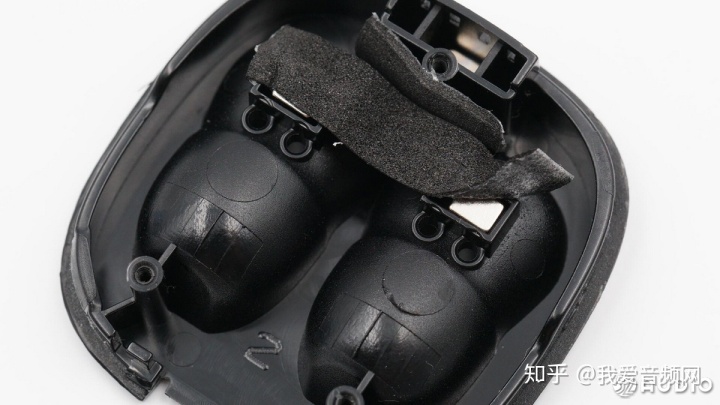

卸下主板的固定螺丝，充电座舱内侧一览，有三块磁铁分别吸附左右耳机和盒盖。

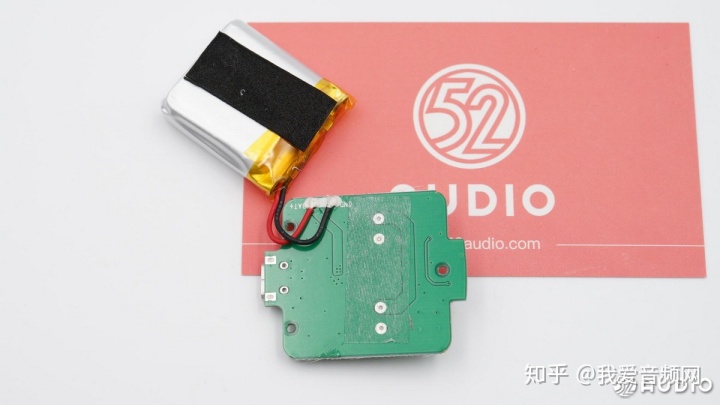

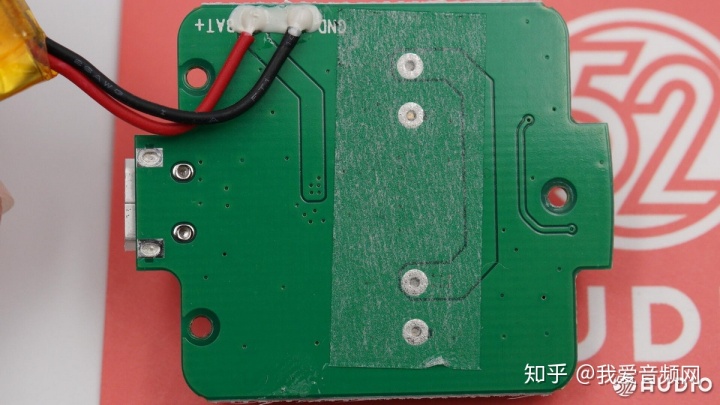

电池通过双面胶固定在主板上。

左上角电池导线焊点处有白色封胶。

充电盒电路十分精简，由一颗电源管理芯片和一个贴片功率电感组成。

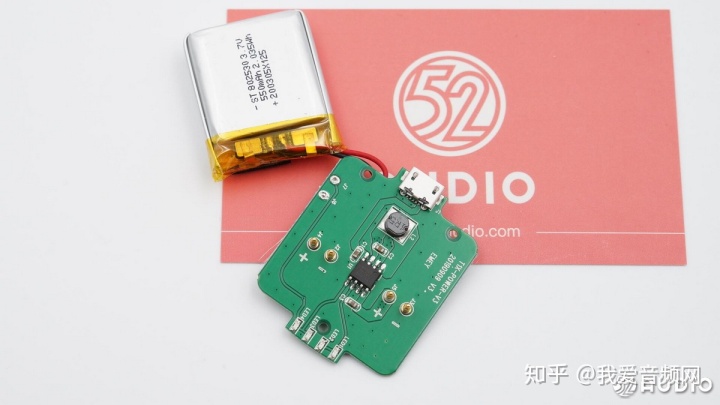

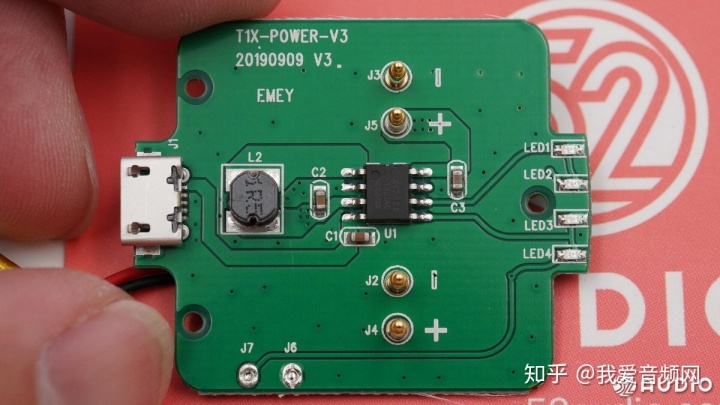

充电盒电路一览，左侧为Micro-USB电源输入接口，电路上有一个升降压电感，一颗充电盒单芯片负责电池的充放电和指示灯控制。

TPS思远半导体SY7636是一款专为小容量锂电池充电/放电应用设计的单芯片解决方案，集成了充电电流0.4A的线性充电管理模块，以及放电电流0.5A的同步升压放电管理模块，放电电流截止为10mA。内置功率MOS。
思远半导体SY7636采用SOP8封装形式，集成了电池电量检测、可选择控制2/4LED状态指示模块及按键功能模块，针对小容量锂电池（锂离子或锂聚合物）的应用，提供简单易用的解决方案。
据我爱音频网拆解了解到，思远半导体的TWS耳机充电盒电源管理芯片已被233621、万魔、OPPO、小米、魔宴、倍思、网易、创新、索爱等众多知名音频品牌采用。

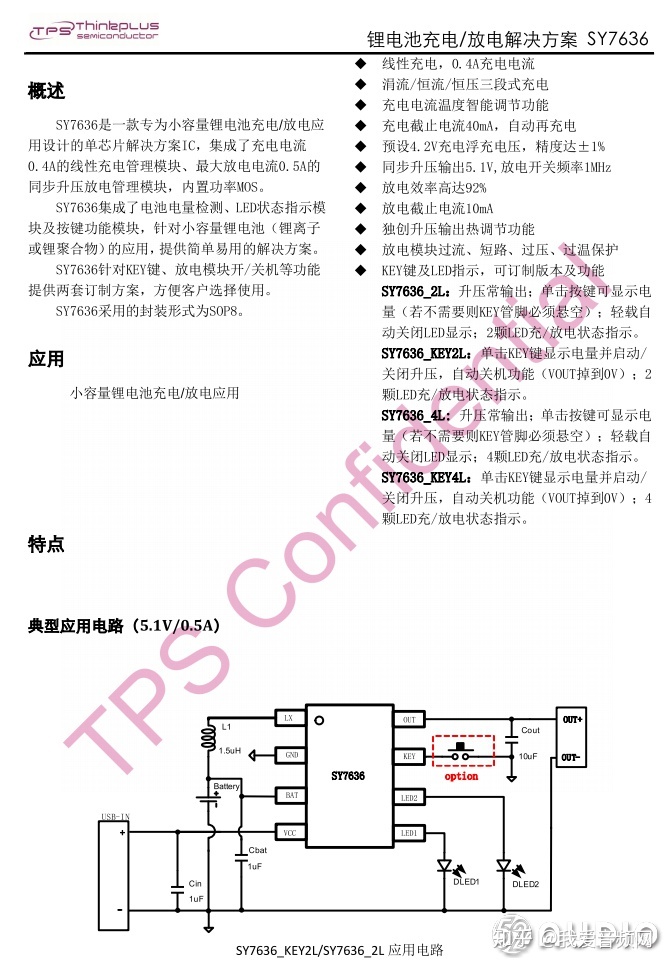

思远半导体SY7636详细资料。

充电盒采用软包电池，型号ST802530，额定电压3.7V，额定容量550mAh/2.035Wh。

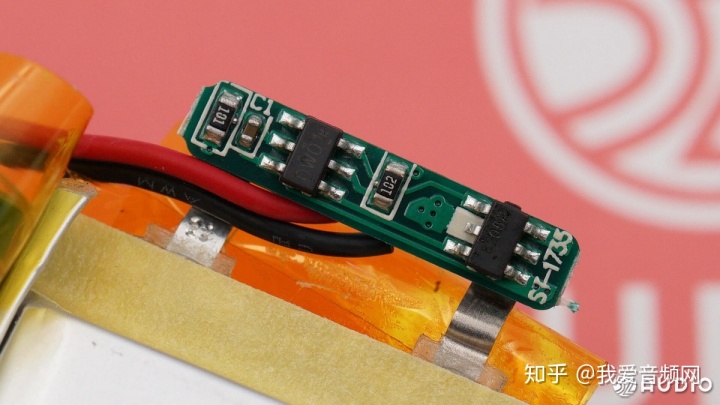

降压后的电流进入电池之前还要经过一道电池保护板，由鑫飞宏的FHDW01高精度锂电池保护IC和一个FH8205A N-MOS管组成。
鑫飞宏FHDW01系列电路集高精度过电压充电保护、过电压放电保护、过电流放电保护等性能于一身。采用SOT23-6小型化封装，外围元器件精简。
据我爱音频网拆解了解到，鑫飞宏的锂电保护方案目前已被漫步者多款产品、倍思、联想等品牌的TWS耳机大量采用。

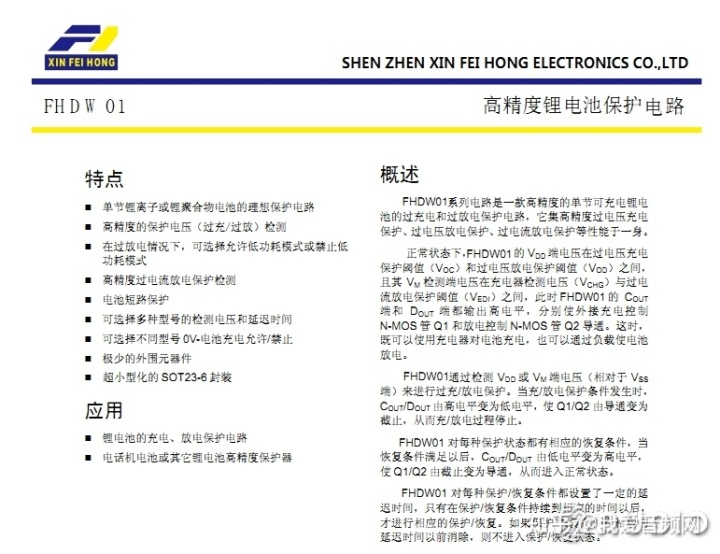

鑫飞宏FHDW01锂电保护IC详细资料。

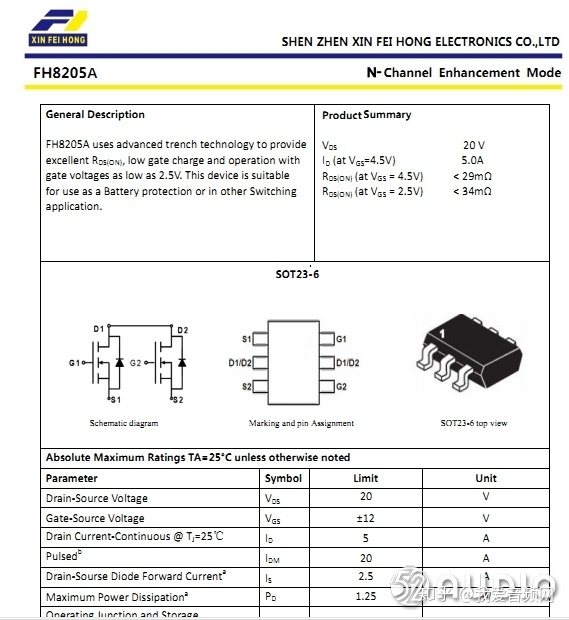

鑫飞宏FH8205A N-MOS管详细资料。

给耳机充电的Pogo Pin特写。

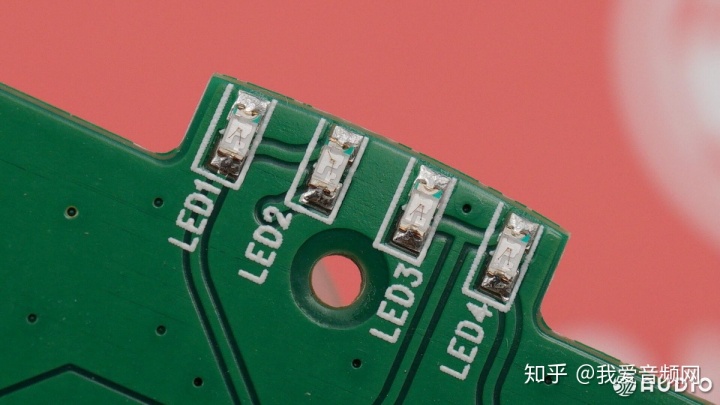

四颗LED电量指示灯特写。三、亚马逊10.or Buds 耳机拆解

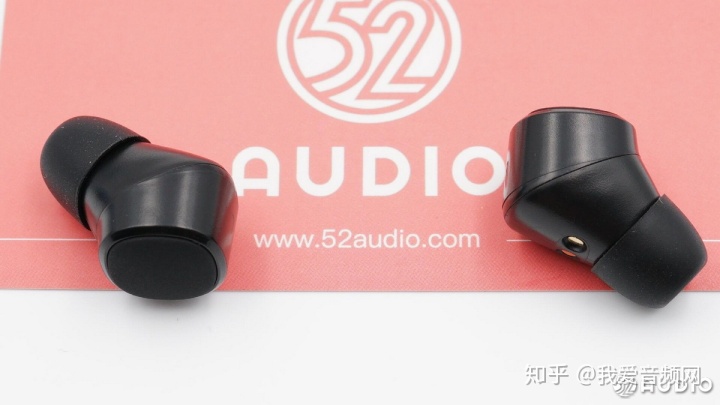

亚马逊10.or Buds耳机为豆式入耳设计，入耳处比较直接没有过渡，胜在体积小巧。

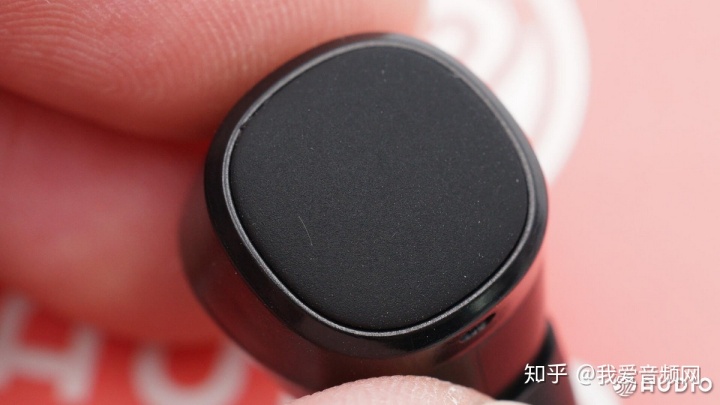

耳机采用实体按键控制，位于中间位置。

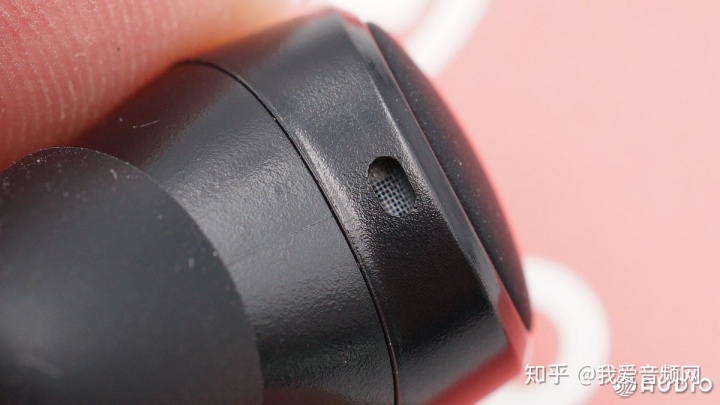

耳机底部的指示灯开孔，也是通话麦克风的拾音孔。

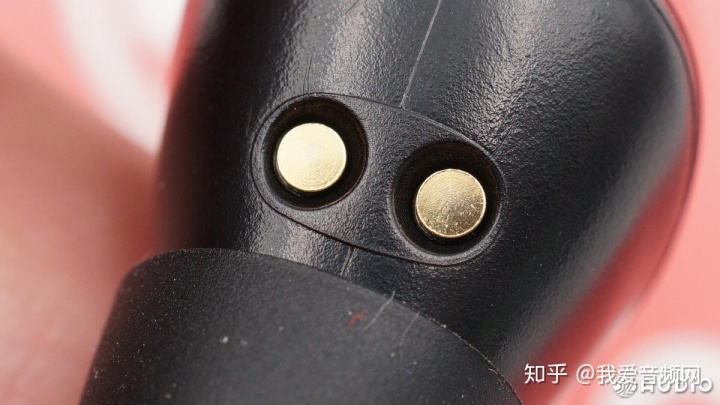

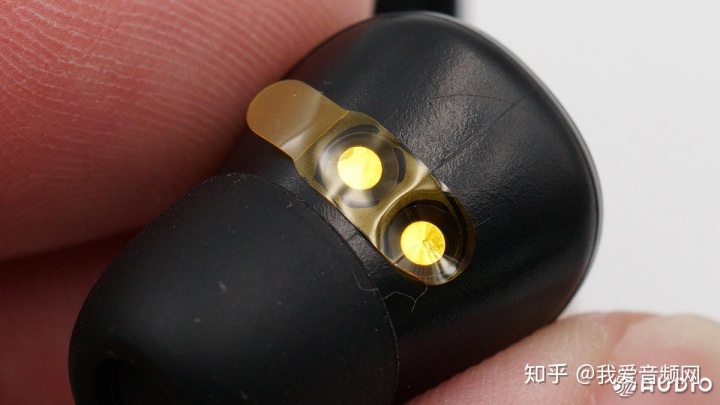

内侧的充电触点。

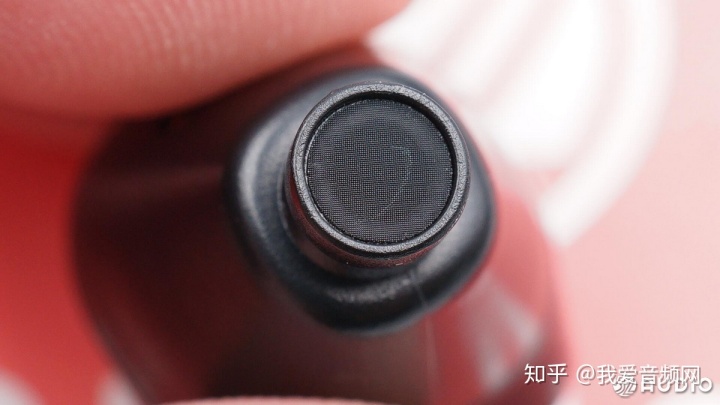

出音孔处有细密的防尘网，阻止异物进入。

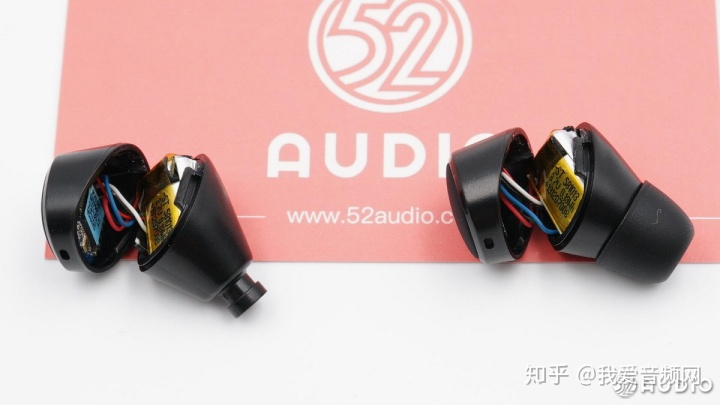

沿合模线拆开耳机。

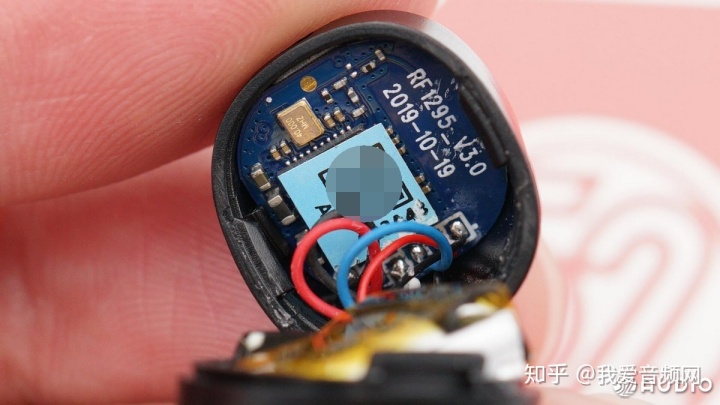

耳机外侧是主板，内侧是电池和扬声器单元，均通过导线和主板相连。

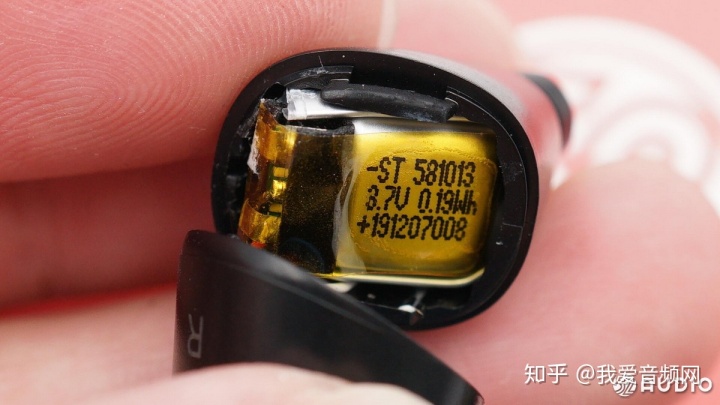

耳机腔体内部是软包电池。

取出电池，扬声器单元位置有大量白色封胶。

扬声器单元尺寸约为6mm。

吸附充电座舱的磁铁，下面是充电触点所在的小板。

耳机最外侧盖板内部，中间部分是实体按键，麦克风开孔处有防尘网。

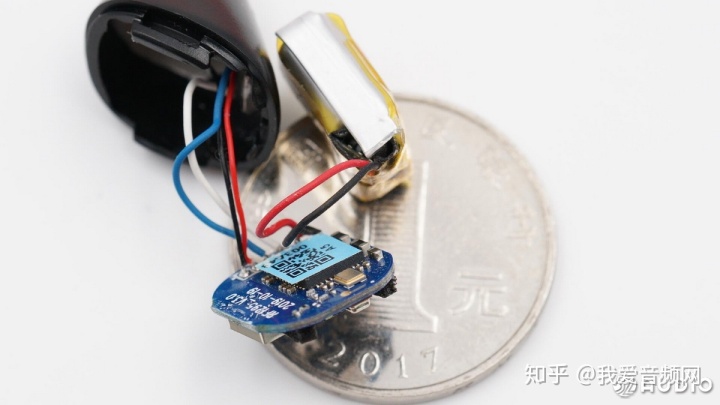

耳机主板和电池与一元硬币的尺寸对比。

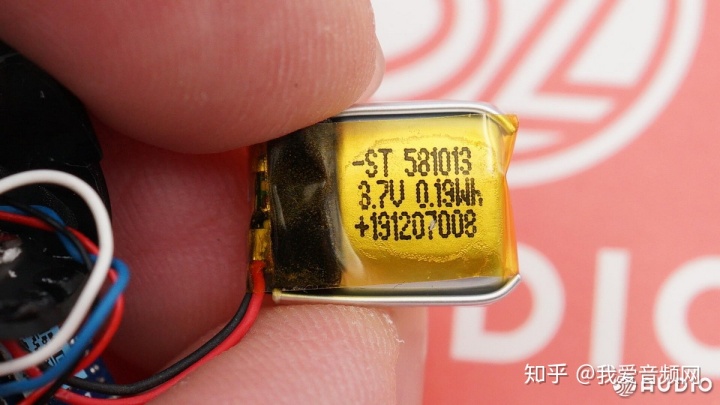

耳机采用软包电池，型号ST581013，额定电压3.7V，额定容量0.19Wh。

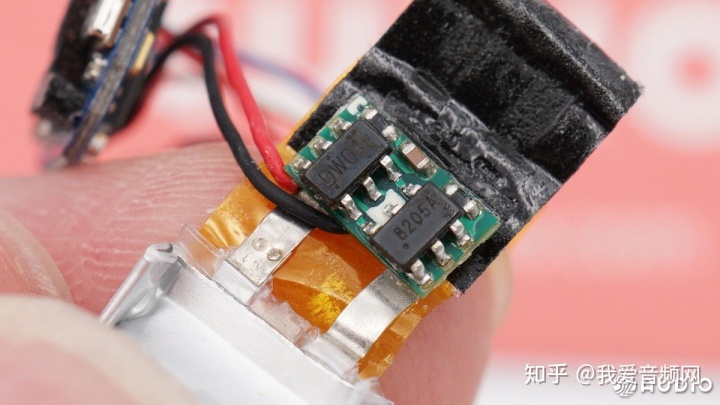

电池保护电路同样来自鑫飞宏，由鑫飞宏FHDW01高精度锂电池保护IC和FH8205A N-MOS管组成。

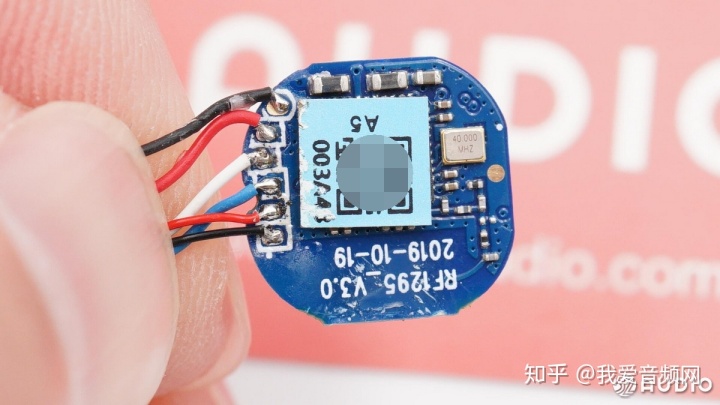

主板内侧是蓝牙主控芯片相关电路。

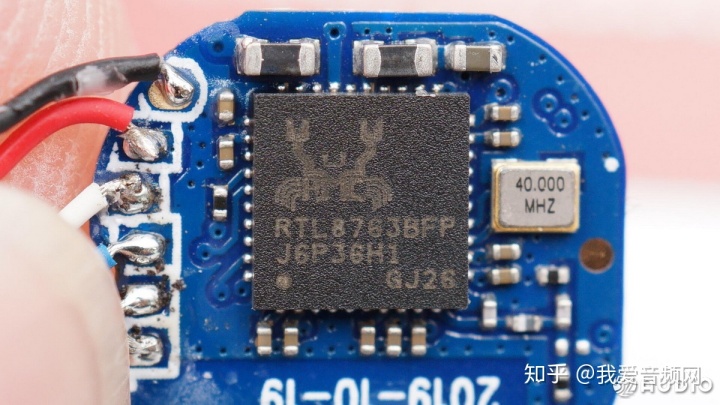

亚马逊10.or Buds真无线蓝牙耳机的主控芯片是Realtek瑞昱的RTL8763B方案，这是瑞昱首款完整的TWS真无线蓝牙耳机一体化方案，支持蓝牙5.0，内置32位ARM处理器，24位DSP，运行频率最高160MHz，内置8Mbits Flash内存，减小PCB面积。
瑞昱RTL8763B内置锂电池充电管理、过压、过流、欠压保护等电池防护装置。在扩展性方面，支持三路LED驱动，支持触摸IC控制，支持模拟和数字麦克风输入，并且支持双麦克风，具有双耳通话功能。在降噪方面，支持降噪功能和环境音监听模式，是一款全能的TWS真无线蓝牙耳机一体化方案。

据我爱音频网拆解了解到，目前已有小米、Anker、FIIL、QCY等品牌的多款产品采用了瑞昱的TWS耳机方案。

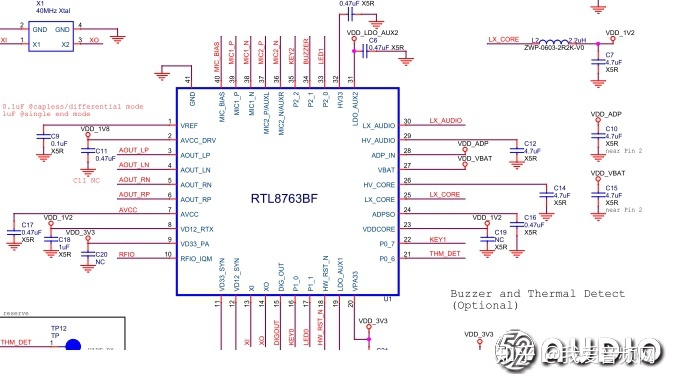

Realtek瑞昱RTL8763BF原理图。

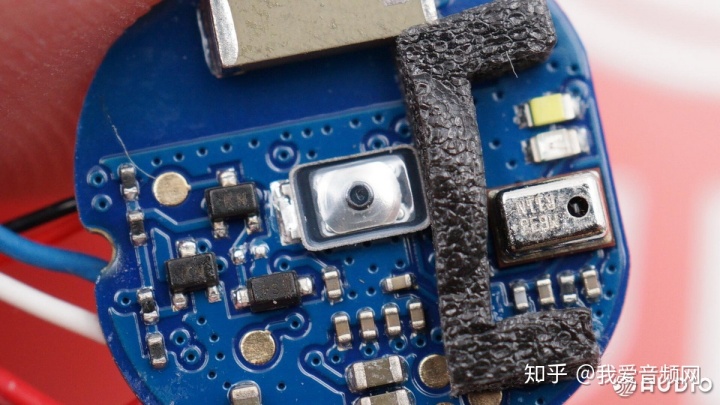

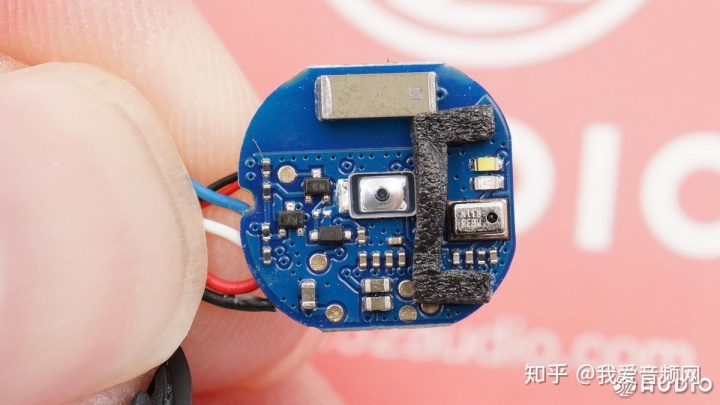

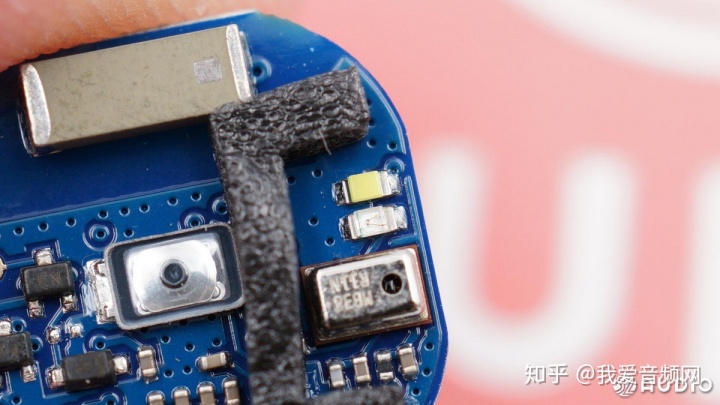

主板外侧电路展示。

微动按键特写。

两颗LED指示灯特写。

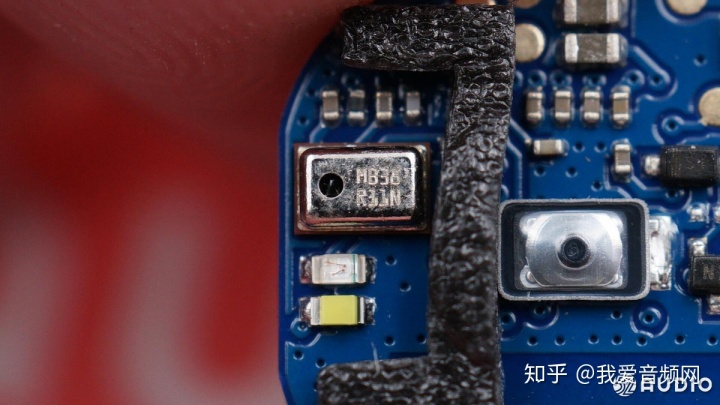

镭雕MB36 RLLN的MEMS硅麦。外围用泡棉隔开防止指示灯漏光，对麦克风拾音也有帮助。

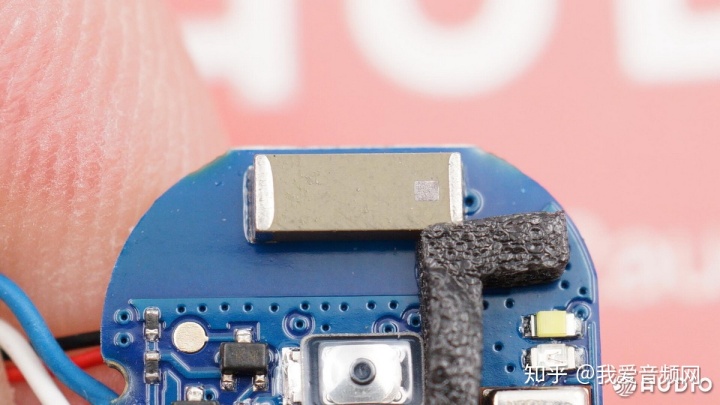

用于蓝牙数据传输的贴片陶瓷蓝牙天线。

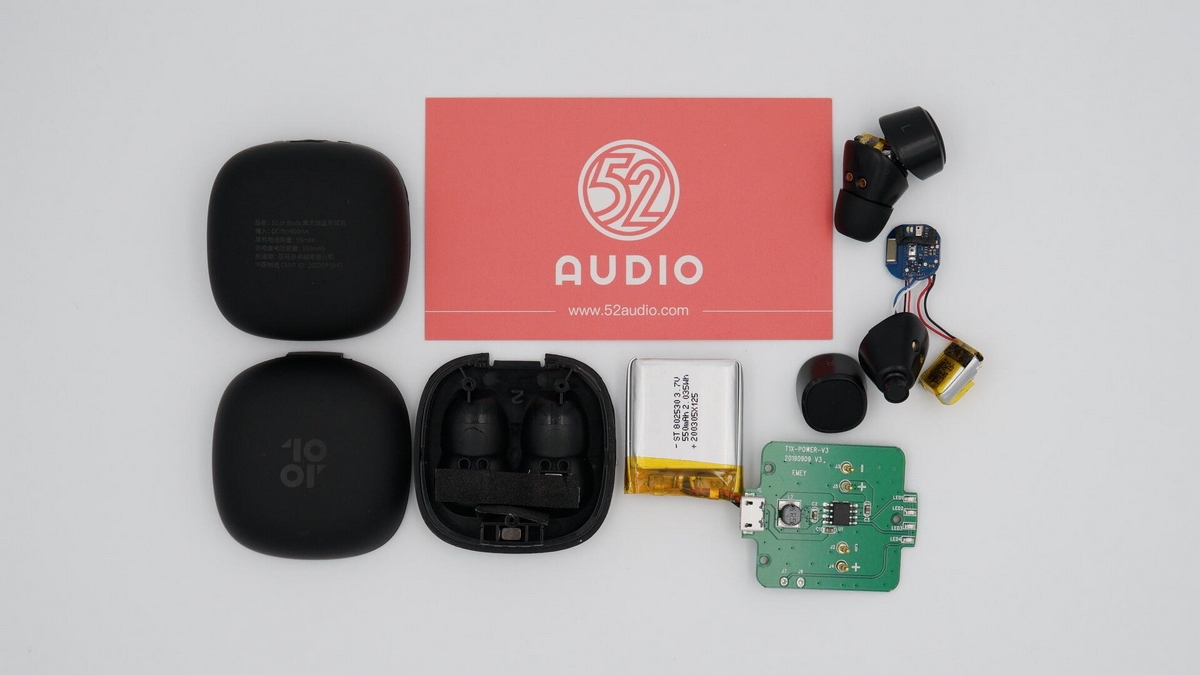

拆解全家福。我爱音频网总结
从硬件拆解来看，亚马逊10.or Buds真无线蓝牙耳机是一款不错的入门级TWS真无线耳机，只是入门的价格相对于其他品牌的产品来说有点高。
充电盒采用思远半导体SY7636单芯片解决方案，集成线性充电管理模块和同步升压放电管理模块，内置功率MOS。思远SY7636还集成了电池电量检测，支持4 LED状态指示模块，是一款简单易用的解决方案。充电盒内置550mAh的软包电池，电池保护电路来自鑫飞宏。
亚马逊10.or Buds耳机为豆式入耳设计，采用按键控制，有一颗麦克风用于通话拾音。蓝牙主控芯片是瑞昱的RTL8763BFP，支持蓝牙5.0，内置锂电池充电管理、支持LED驱动、支持触摸IC控制和通话降噪等功能，功能齐全。耳机内的软包电池容量0.19Wh约51mAh，续航方面比较有保障。
