---- 充电头网拆解报告 第1094篇 -----
我们收到一款SSK飚王智能车载无线充感应支架，它既是车载手机架，也是车载无线充电器。具有不限车型，随意放置的特点。内置延迟电容，熄火可取。支持15W自适应无线快充。红外感应，自动锁紧。
此前我们为大家带来过SSK立式无线充电器的拆解，接下来要为大家带来的就是SSK这款车载无线充产品的开箱拆解。
一、SSK飚王智能车载无线充感应支架开箱

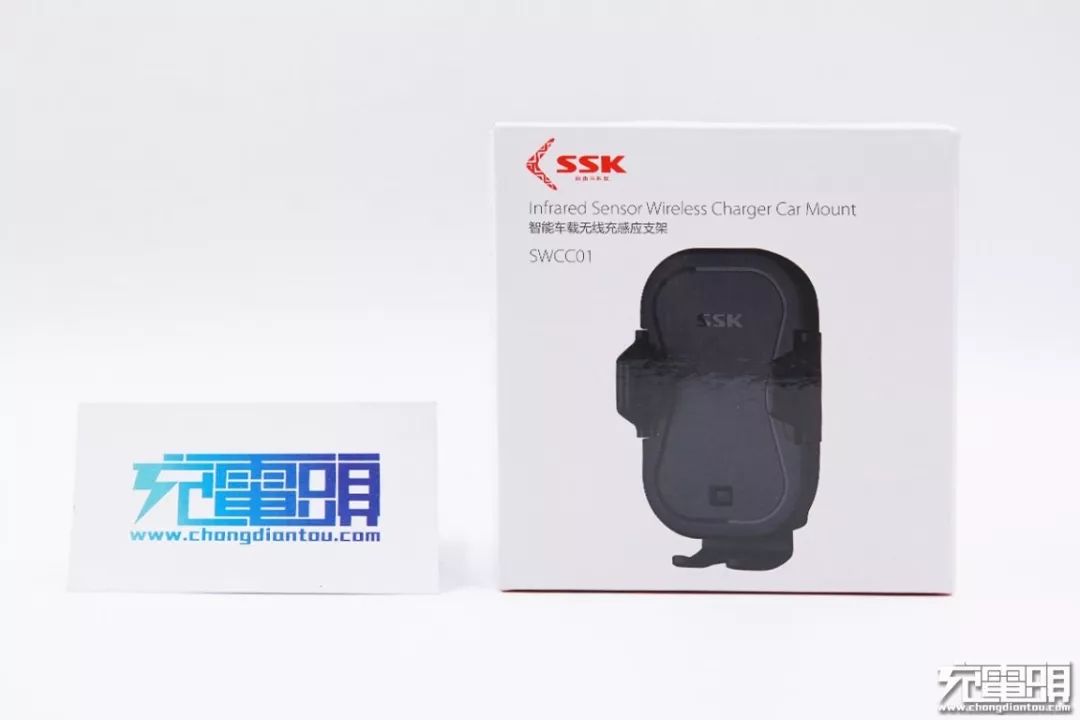

包装正面主体部分印有产品实物渲染图。左上角为SSK飚王的品牌Logo，以及产品名称：SSK飚王智能车载无线充感应支架。
背面为产品使用场景图：借助出风夹口，车载无线充电支架可方便的固定在汽车空调出风口。
一侧印有产品卖点：无线充电、LED指示灯、过热过压过流多重保护。

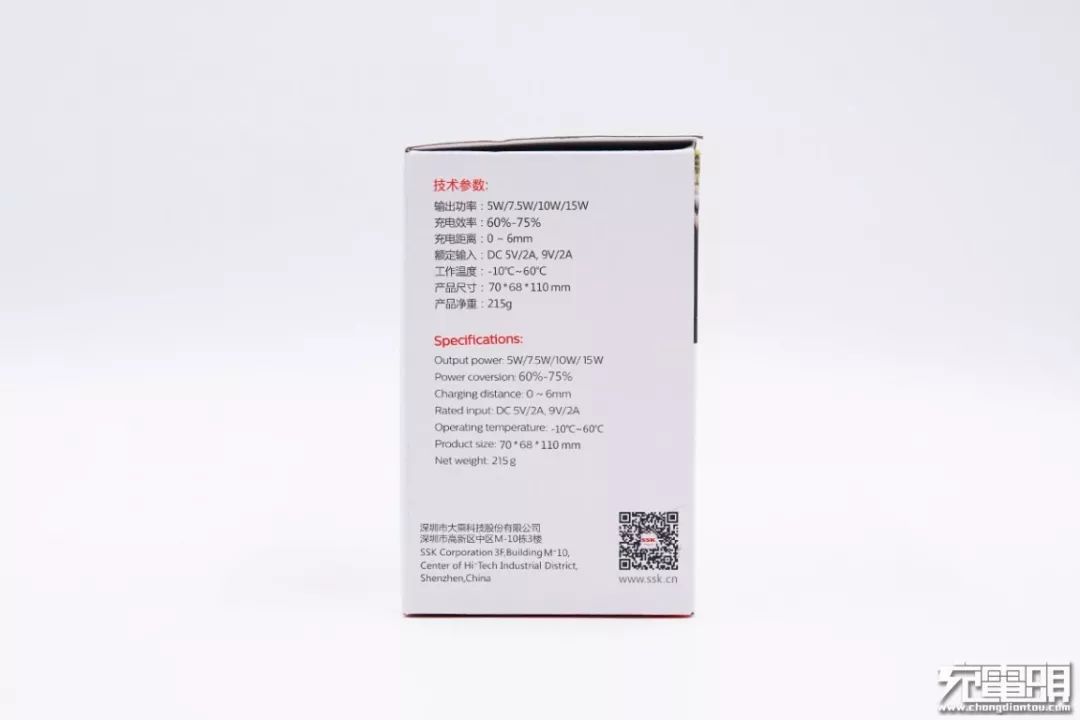

技术参数：
输出功率：5W/7.5W/10W/15W
充电效率：60%-75%
充电距离：0-6mm
额定输入：DC 5V2A、9V2A
工作温度：-10℃~60℃
产品尺寸：70*68*110mm
产品净重：215g

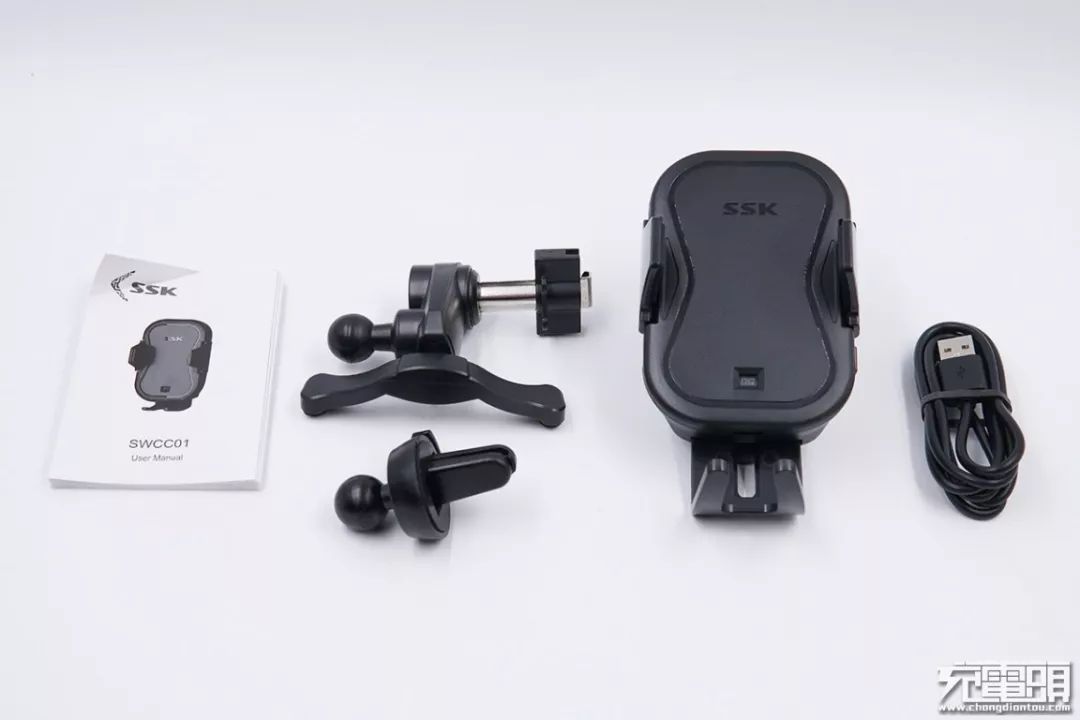

包装内容：车载无线充支架、两种出风夹口、充电线、说明书。

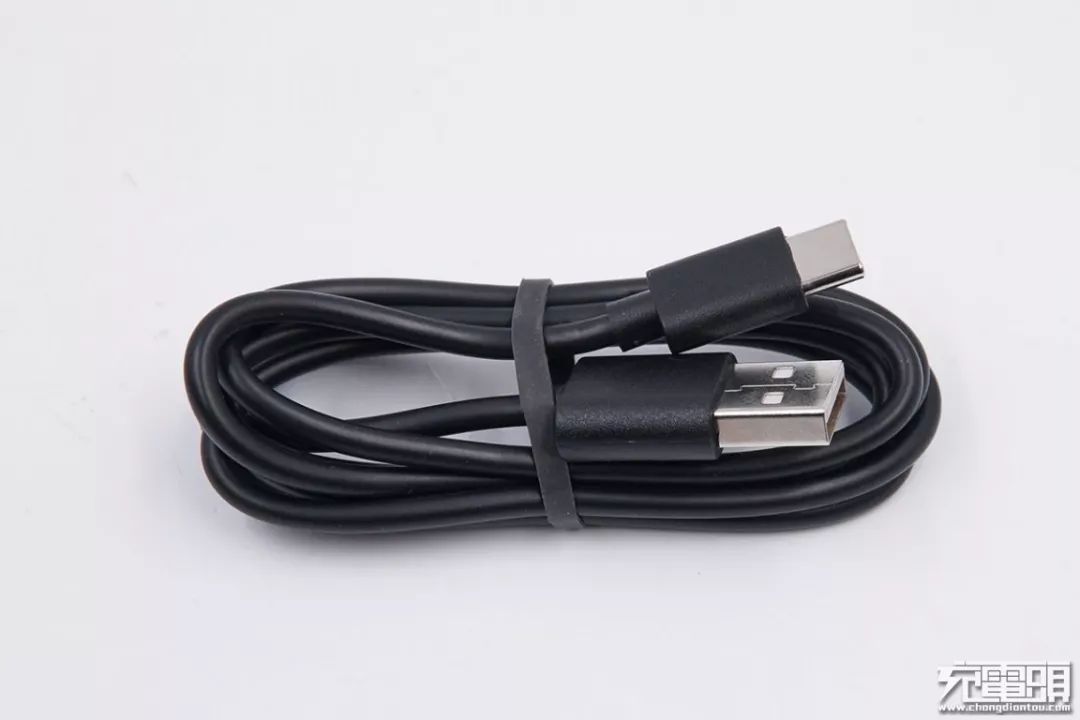

充电线接口类型为USB-A转USB-C。
可实现360°旋转，横竖可用。

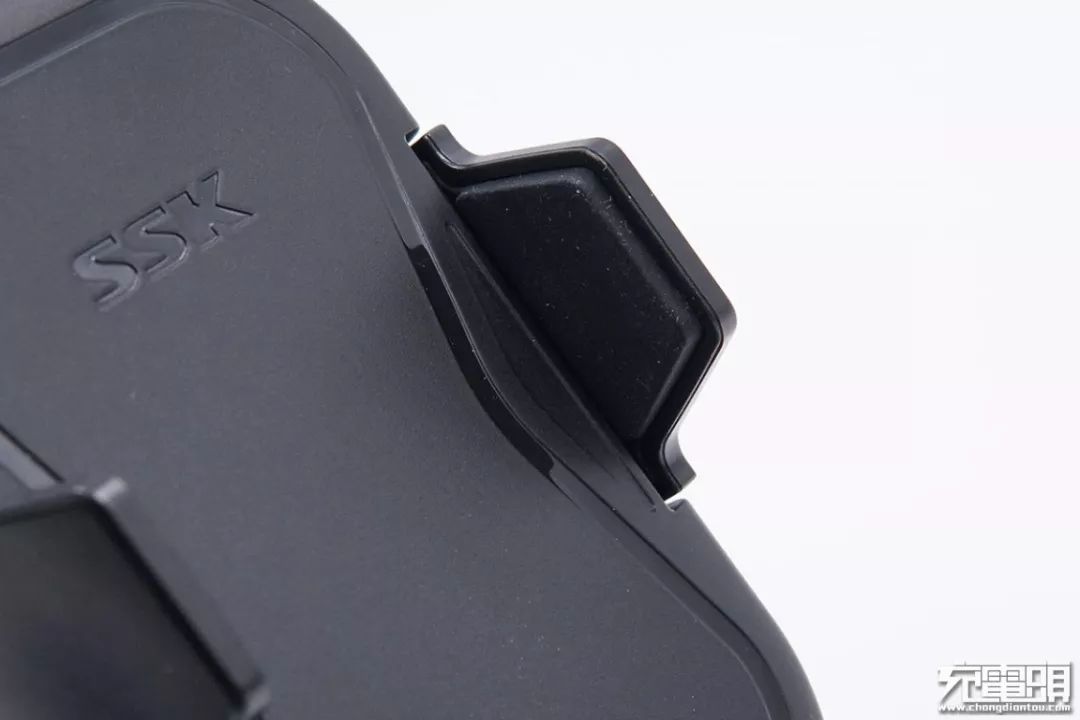

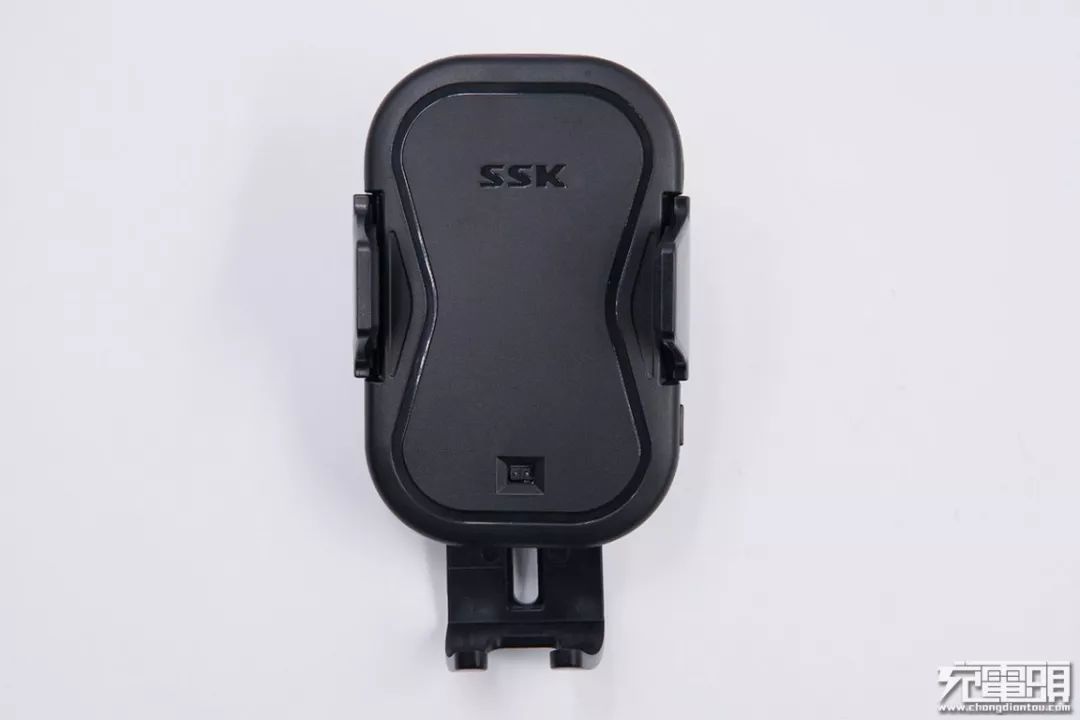

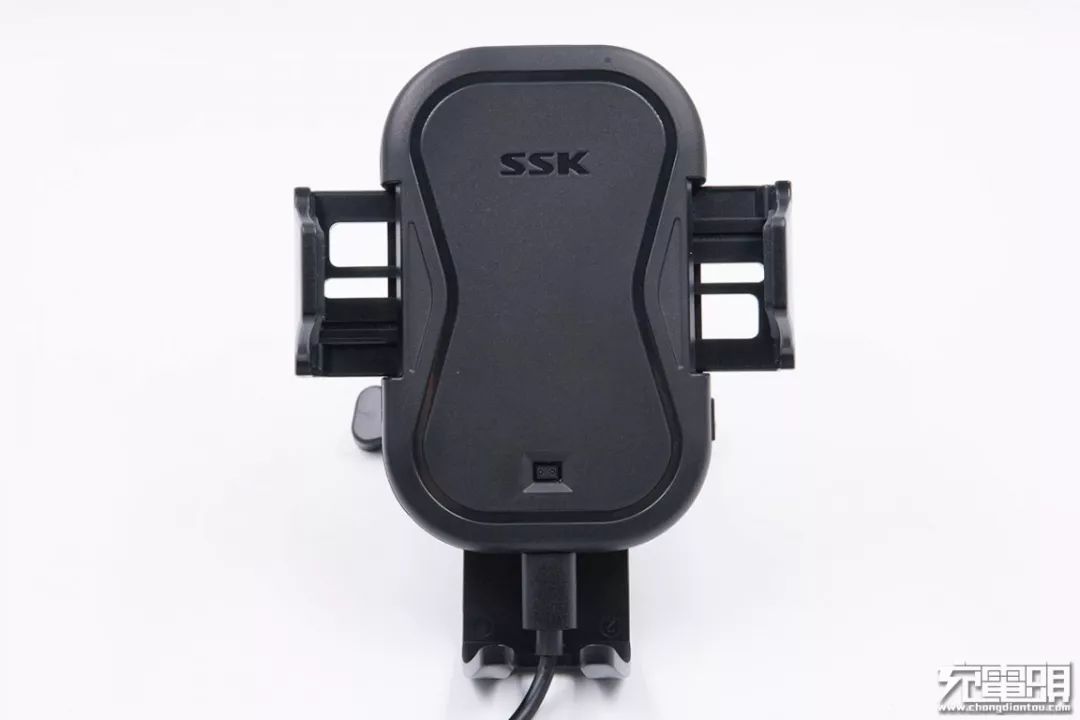

产品通体黑色，正面印有SSK的品牌Logo。中间为无线充电区域。

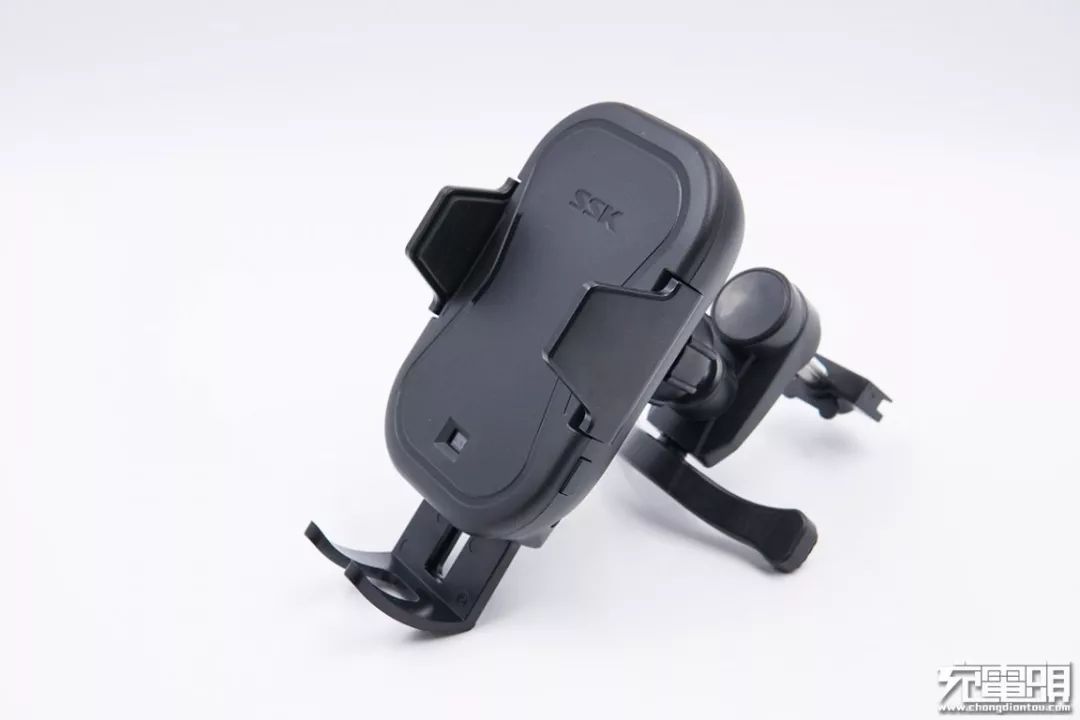

装上出风口夹，可用于汽车的空调出风口。三边夹紧，无惧颠簸。

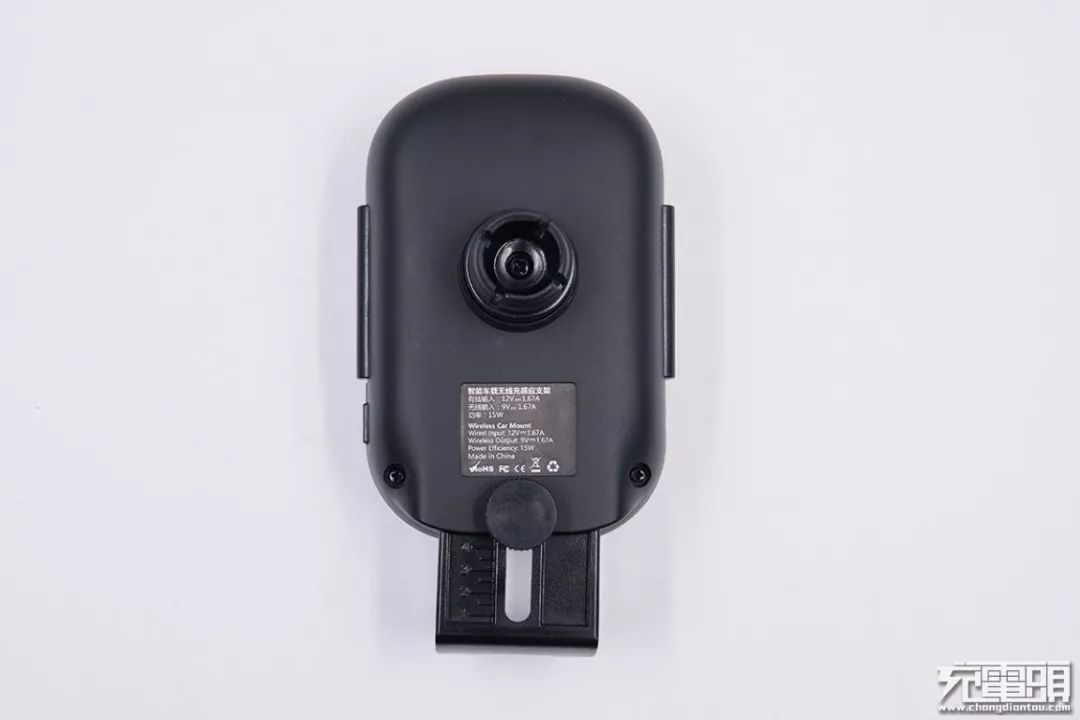

背面标签贴有产品主要规格参数。

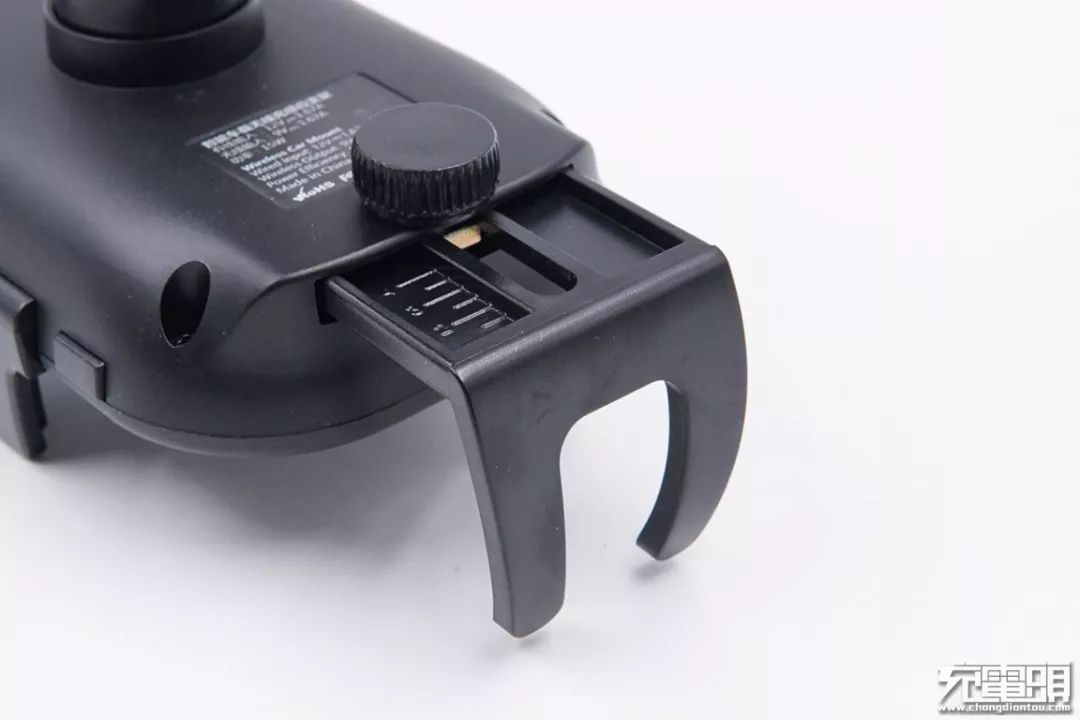

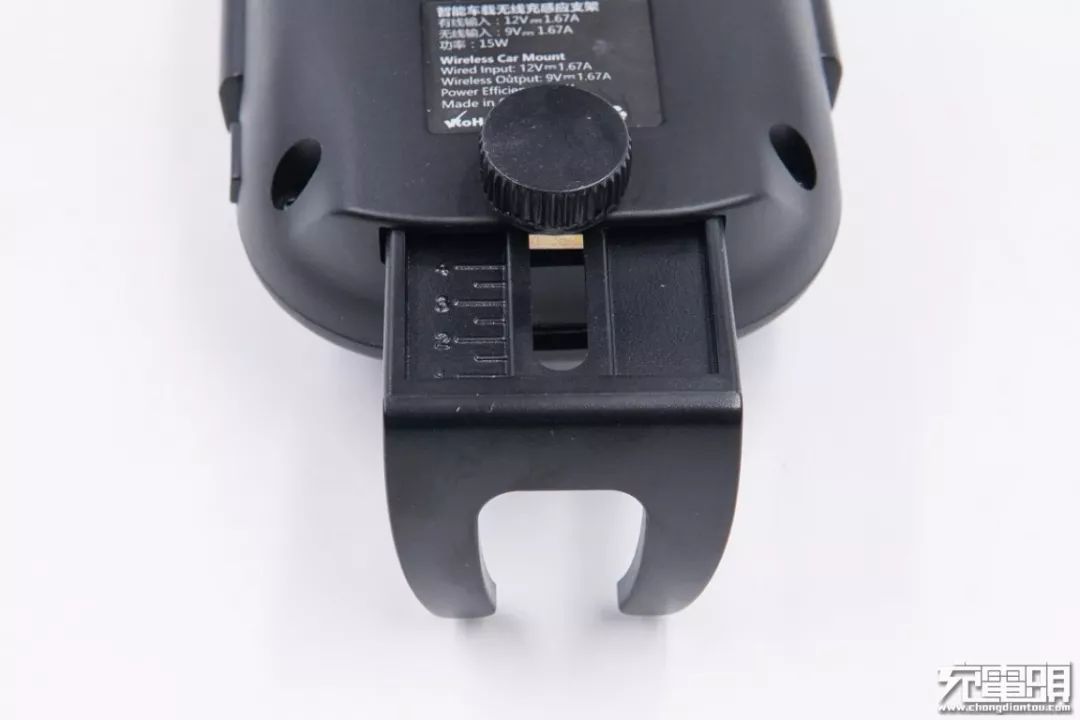

底部配备一个可调底托，底托中间镂空设计，方便为不支持无线充电的手机直接插线进行有线充电。
固定旋钮，底托标有刻度，上下可调，方便适配不同尺寸的手机对准线圈位置。

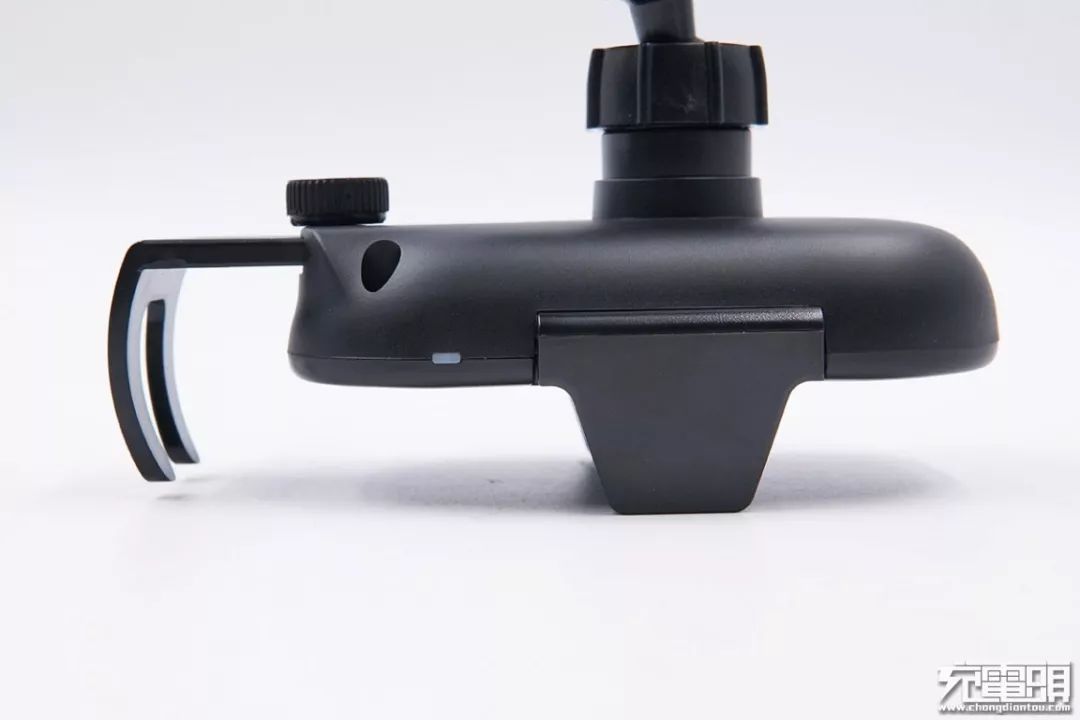

左侧有一颗状态指示灯。

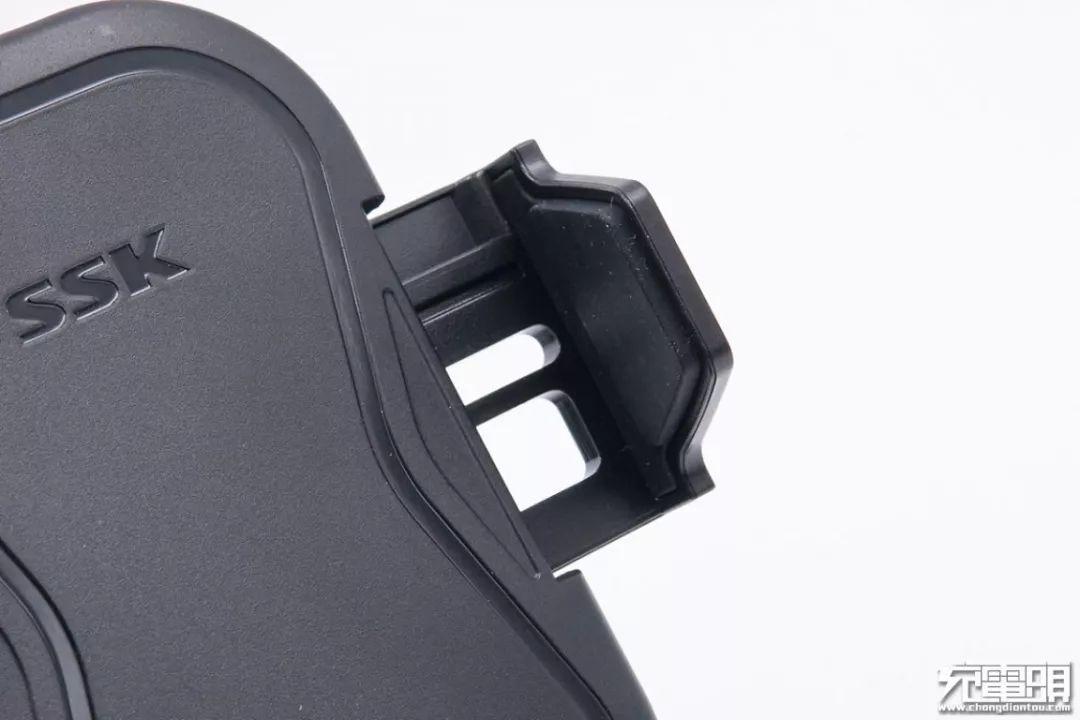

两侧伸缩夹使用加厚硅胶软垫，起到减震防滑，保护手机的作用。
底部有一个USB-C输入供电接口，正反可插，方便快捷。
夹臂适配56mm-90mm宽度手机，兼容市面上大部分智能手机尺寸。
可伸缩机械夹臂设计。

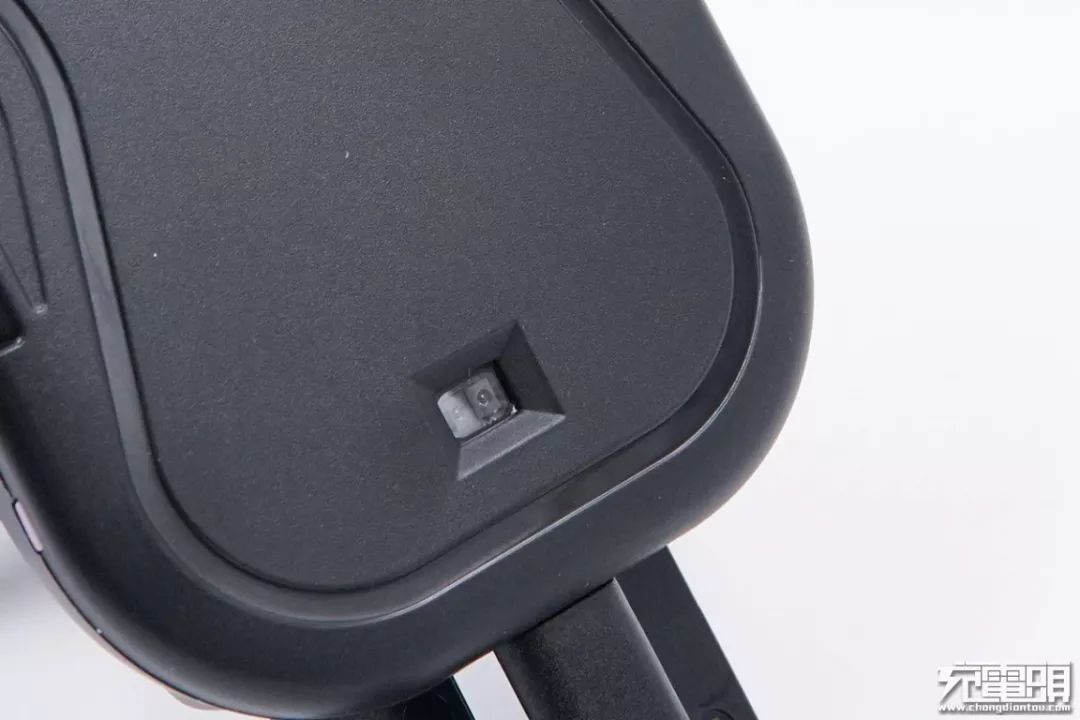

红外感应，自动锁紧。智能红外感应器探测到手机靠近支架自动打开，放入手机自动锁紧。

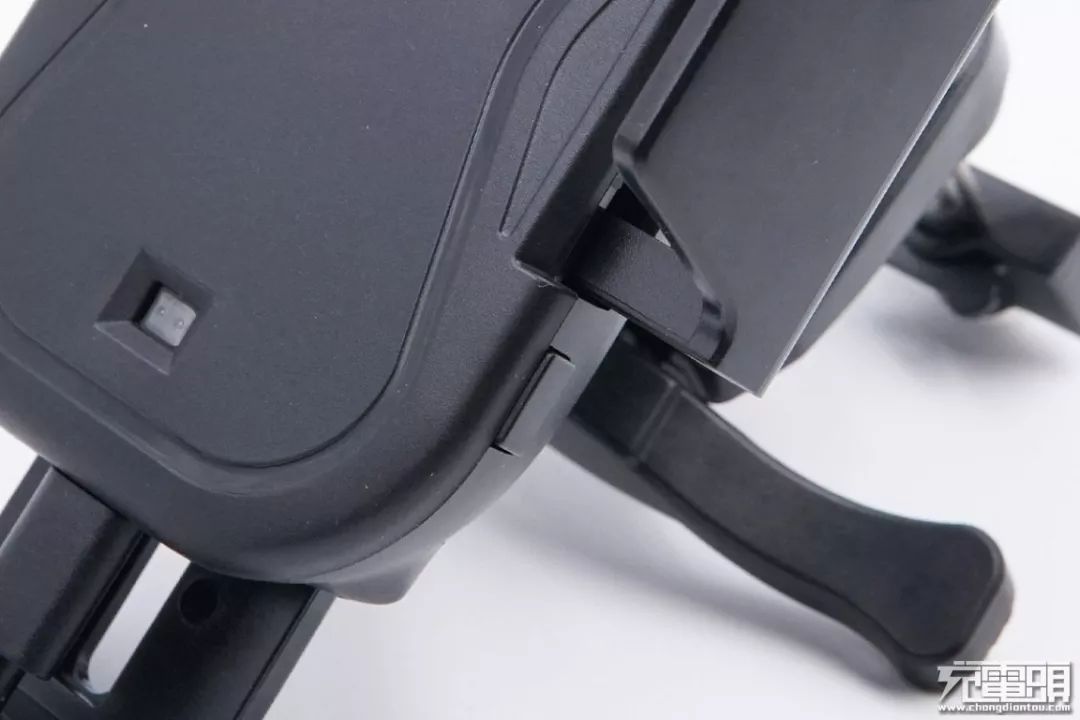

右侧靠近下方位置有一枚解锁按钮。

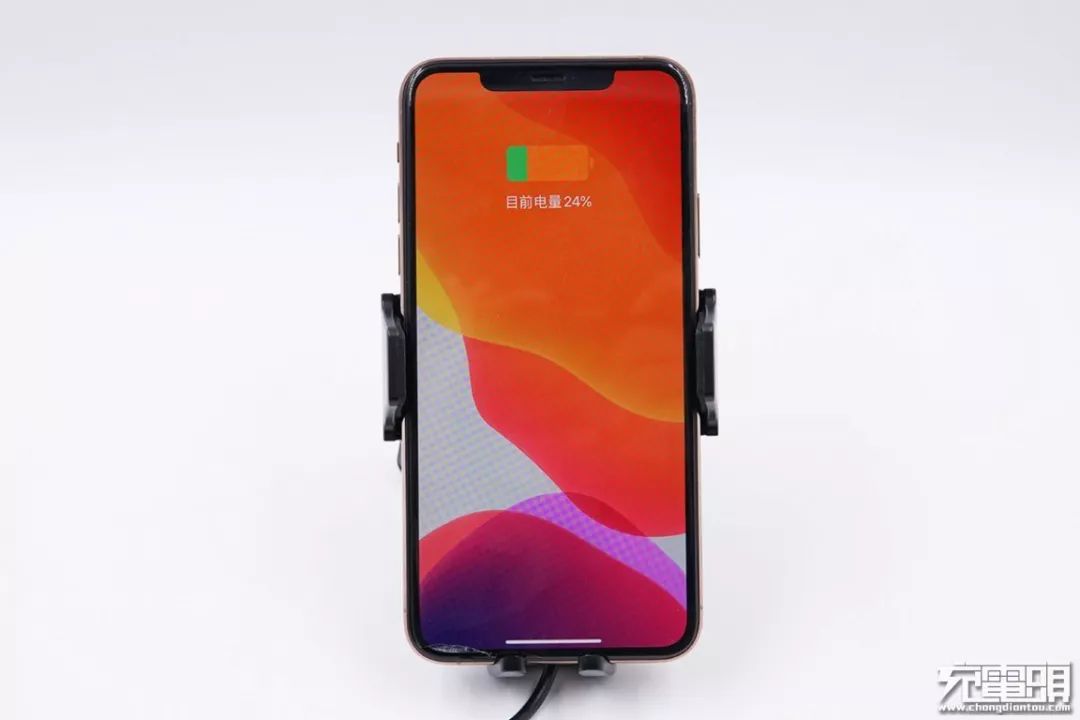

轻轻一放即可为手机充电，操作简单。
二、SSK智能车载无线充感应支架

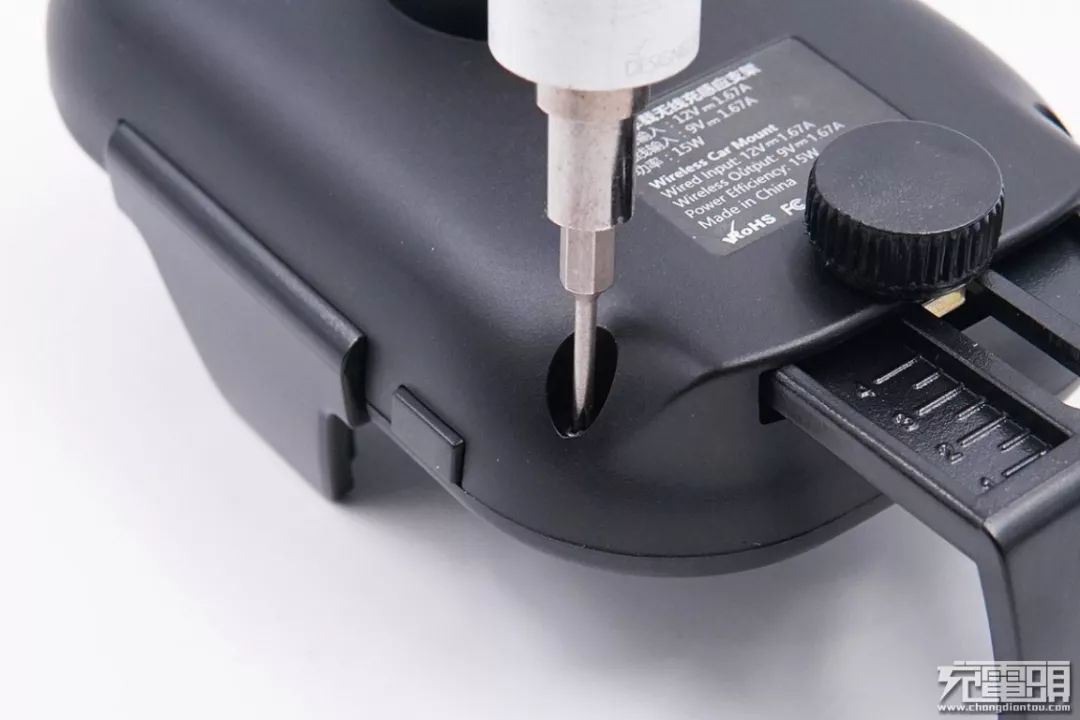

卸下背壳底部位置的两颗螺丝。

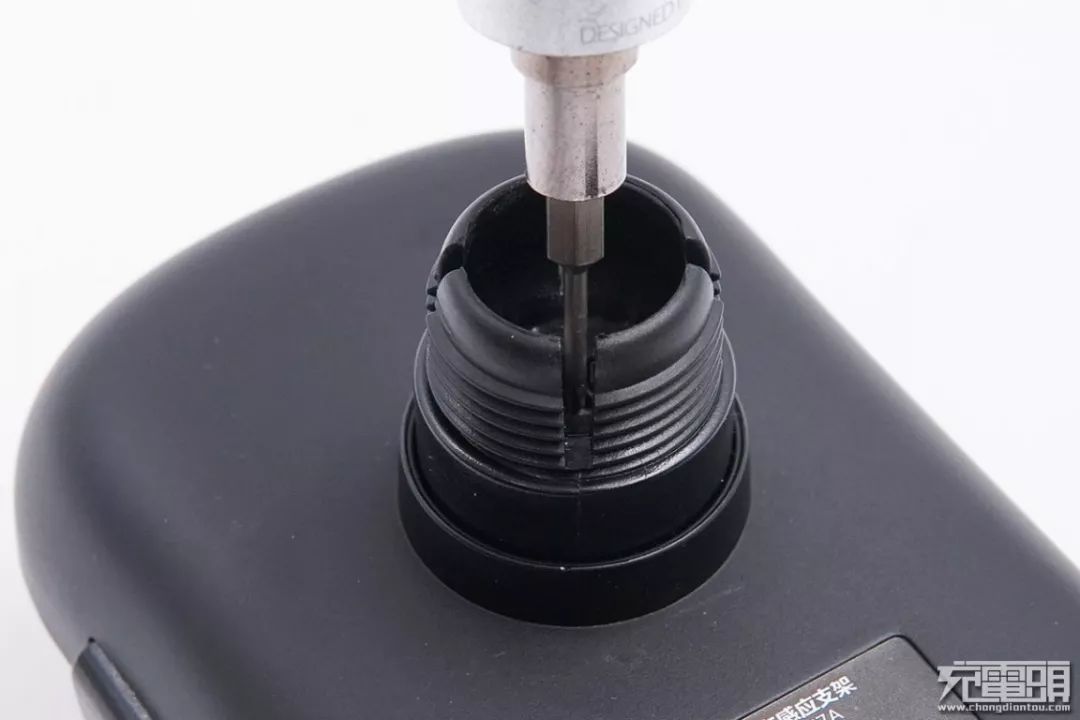

卸下螺口螺丝。

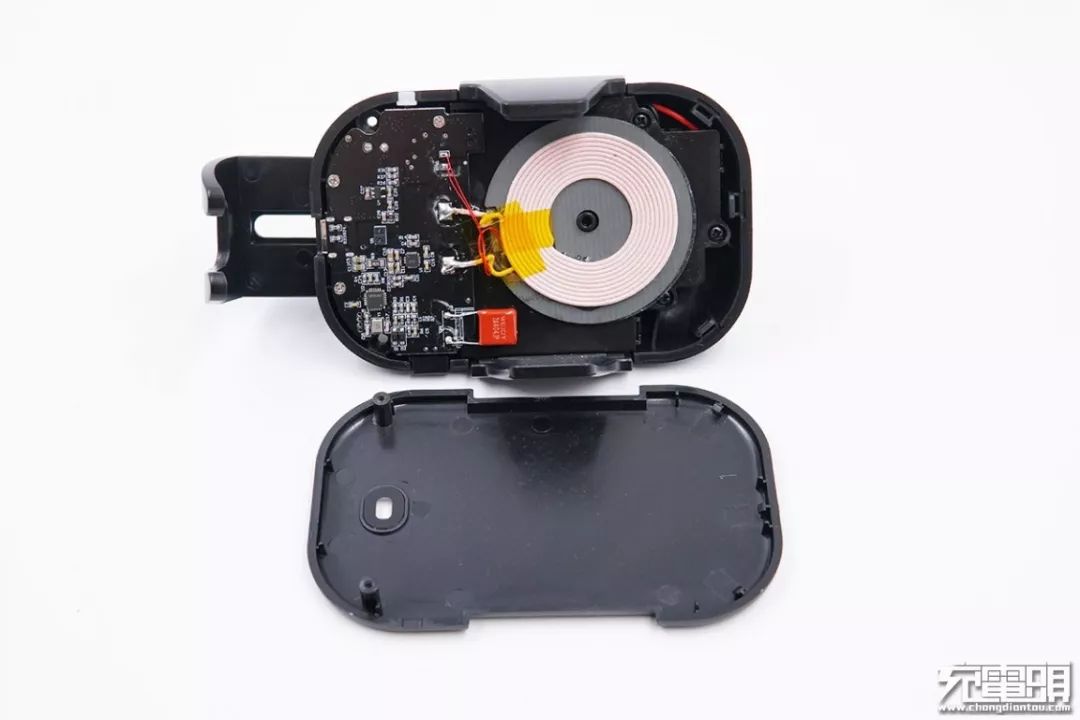

打开正面面板，露出内部无线充电组件。

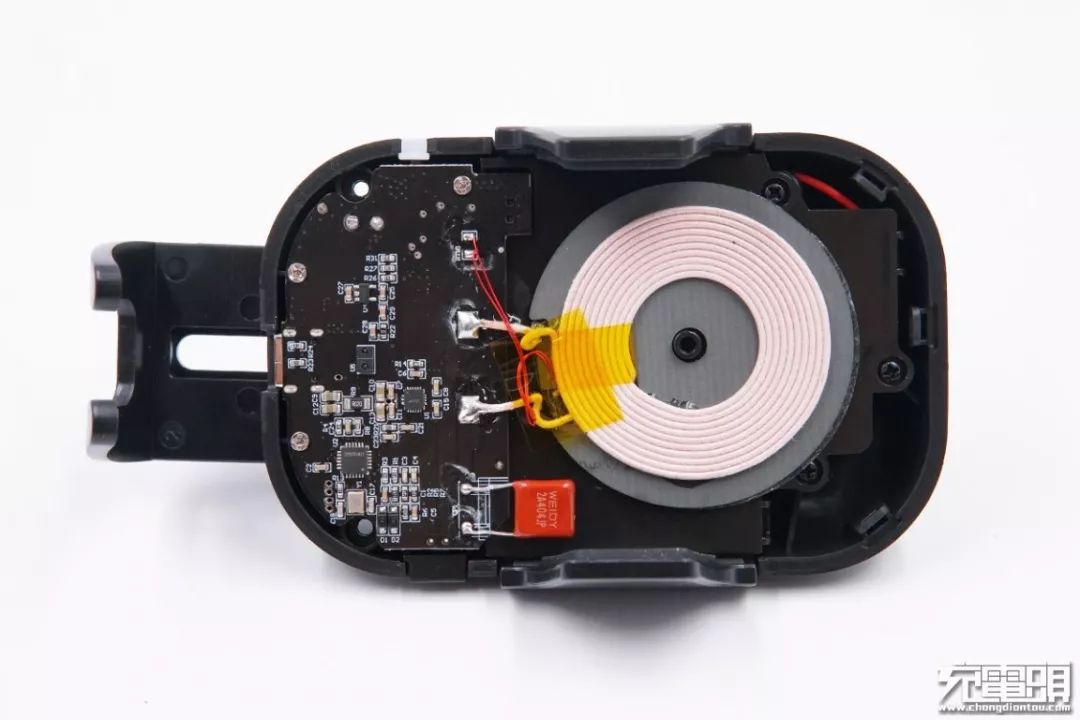

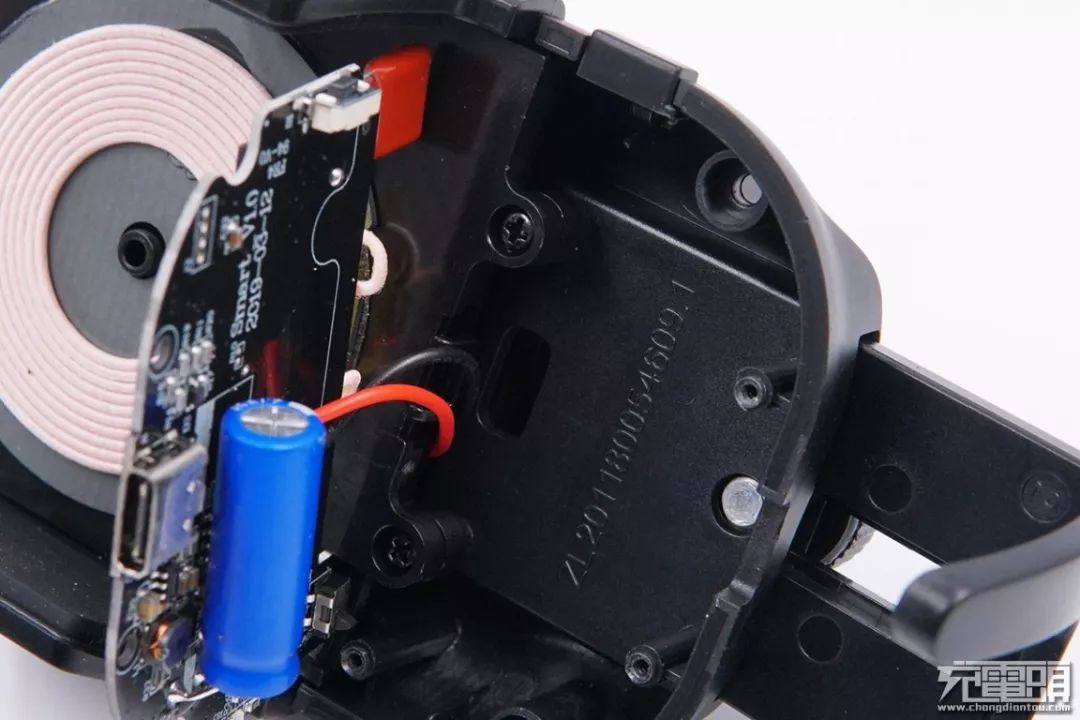

无线充电线圈和隔磁片位于中心靠上位置，PCB板位于底部。
机械结构部分使用螺丝固定在后壳上。

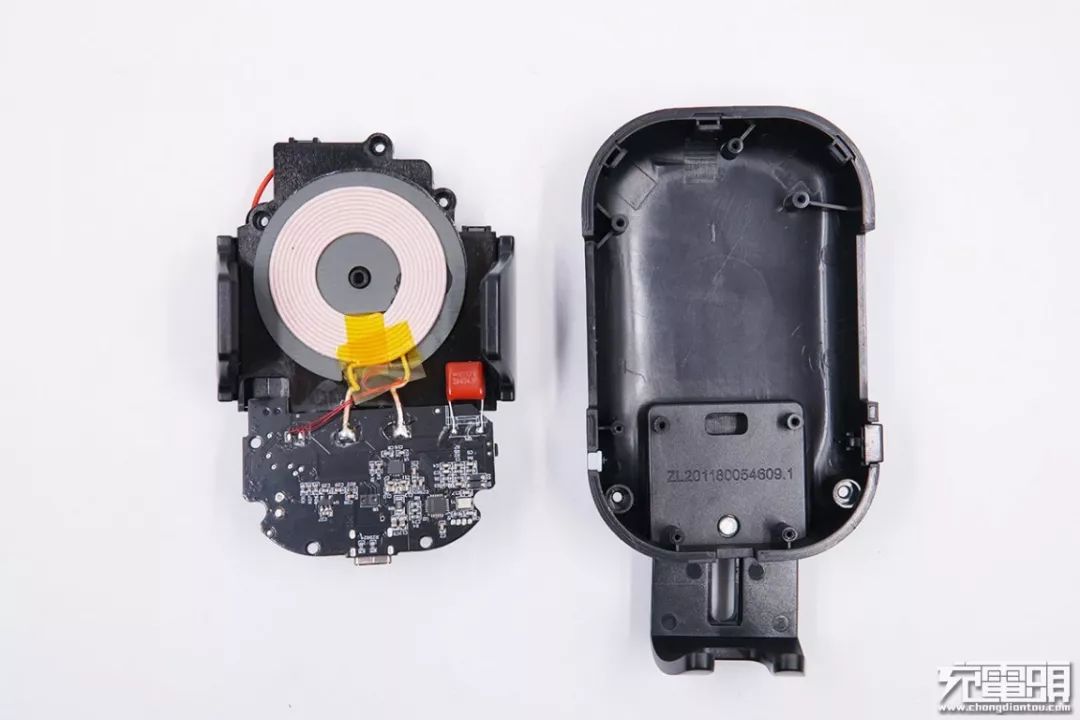

将无线充电模组以及机械夹臂部分从后壳中取出。
取下无线充支架内部结构。

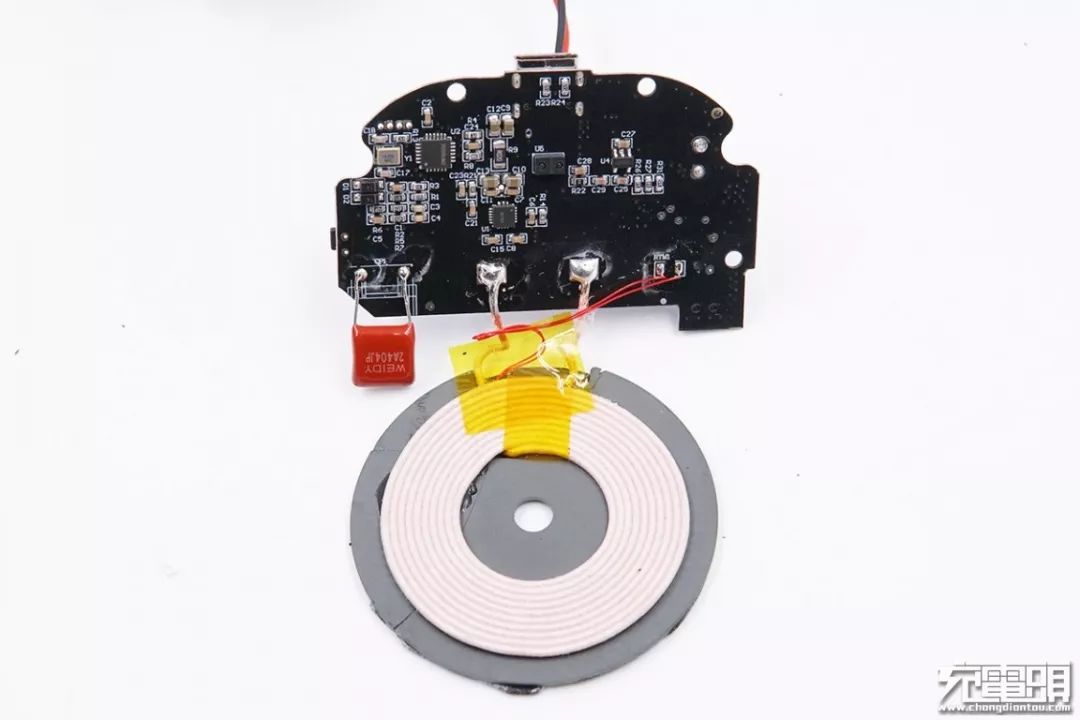

将无线充电模组部分取下。

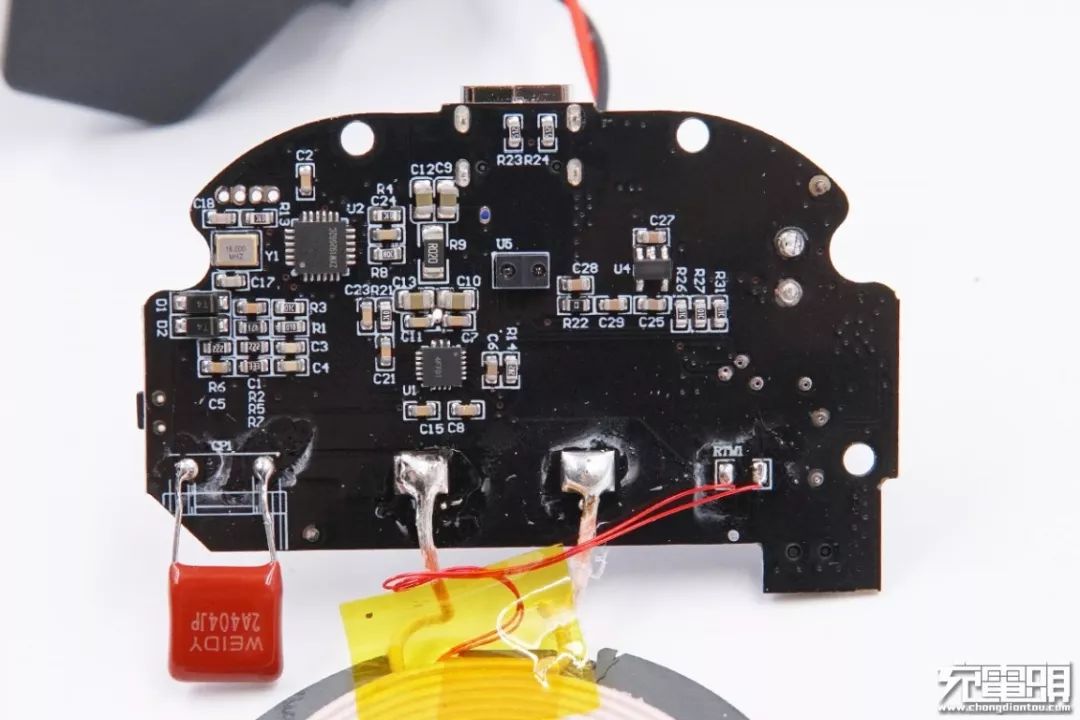

元器件主要集中在PCB正面。
NTC热敏电阻使用胶带固定在了线圈和隔磁片边缘。

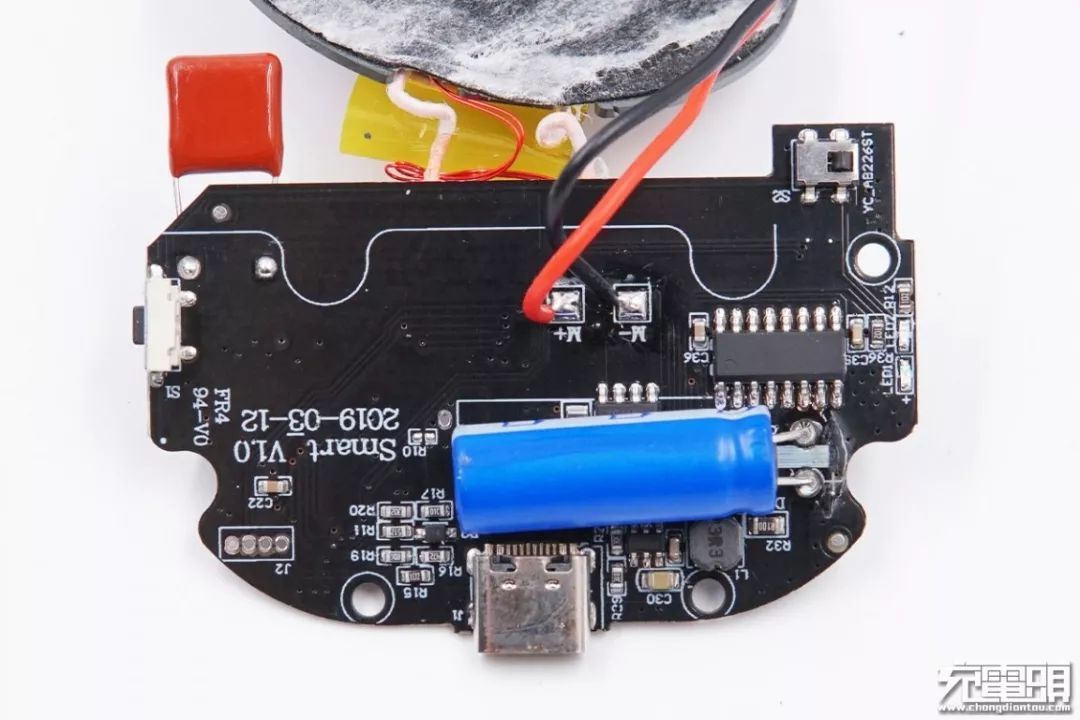

PCB背面只有少量元器件，一颗大法拉电容非常显眼。

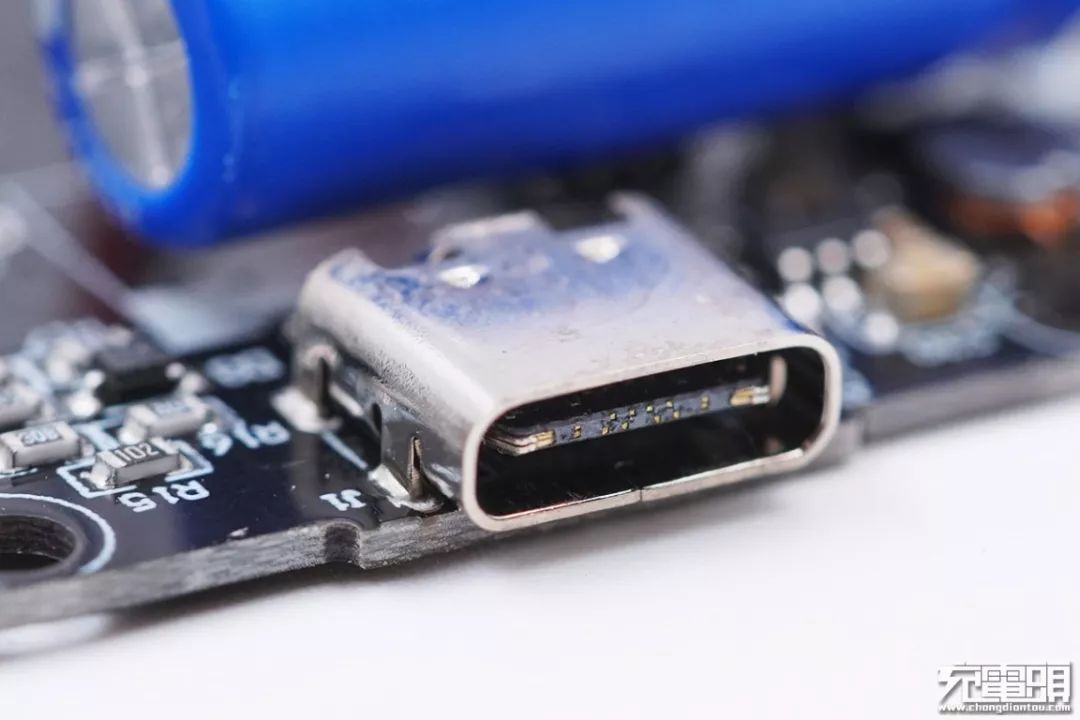

USB-C母座特写，过孔焊接。

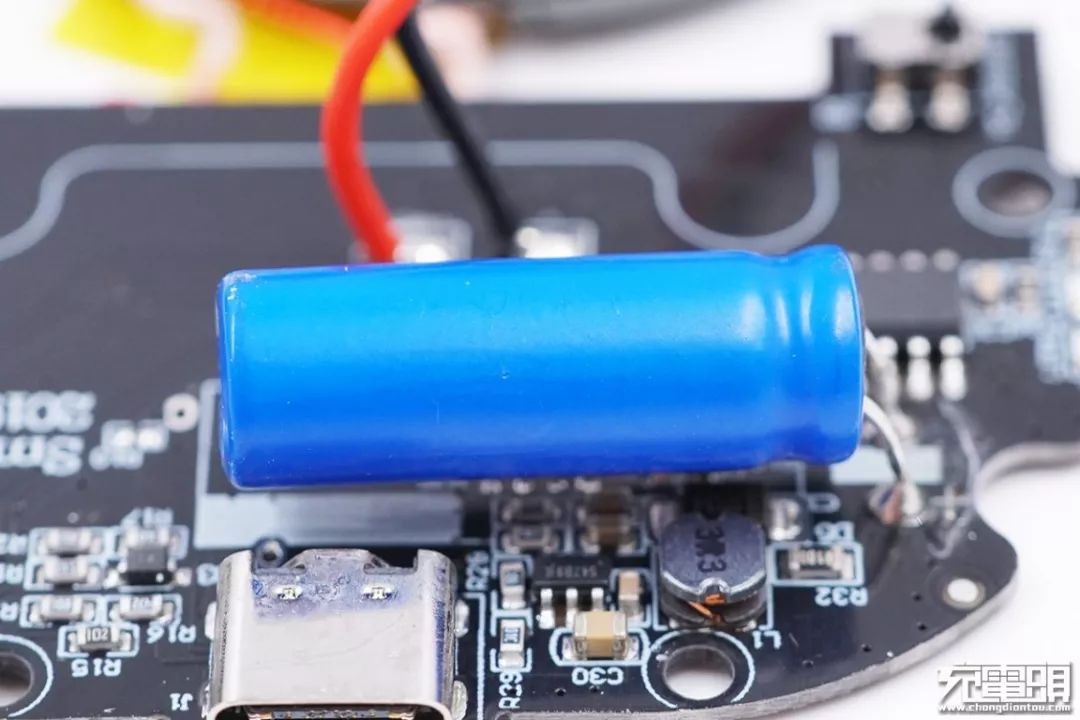

法拉电容，用来储能，在外部断电时打开支架。
法拉电容规格：2.7V5F，深圳创仕鼎。

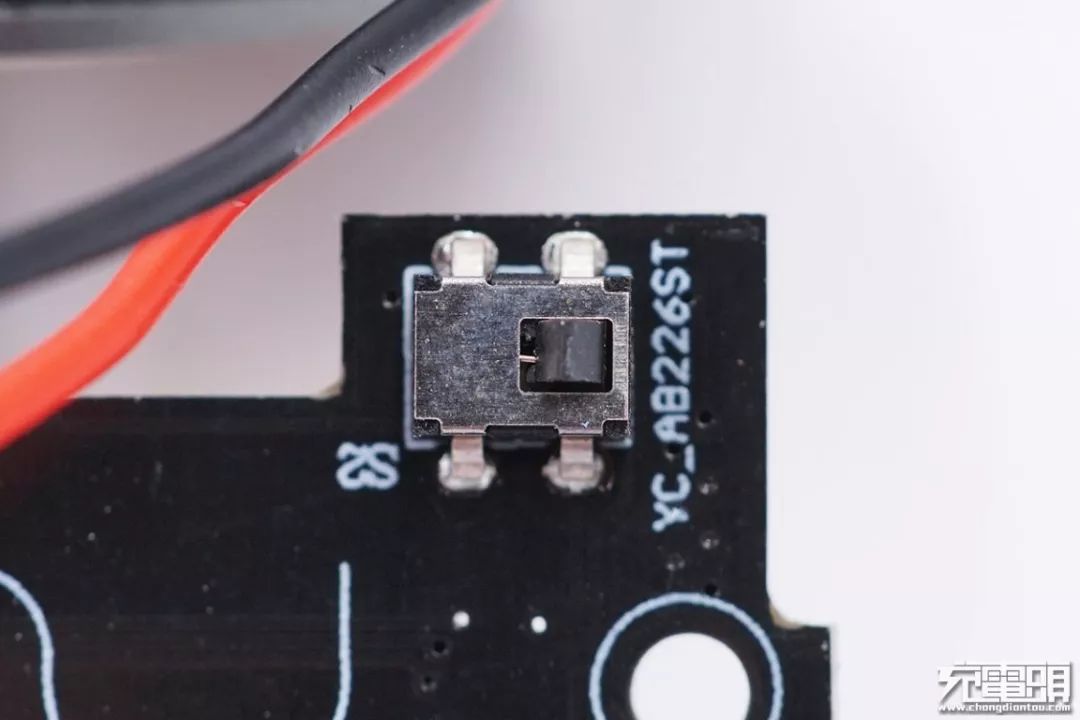

检测夹臂位置的微动开关。

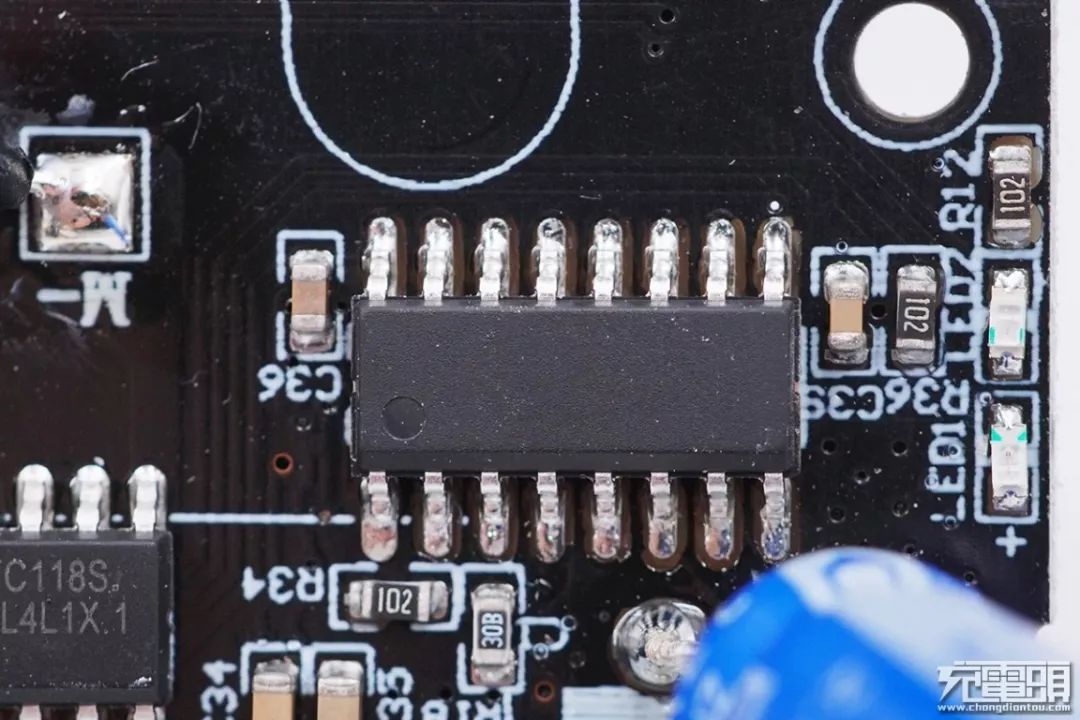

无标单片机，响应按键操作，控制夹臂运动，红外线距离传感器检测功能。

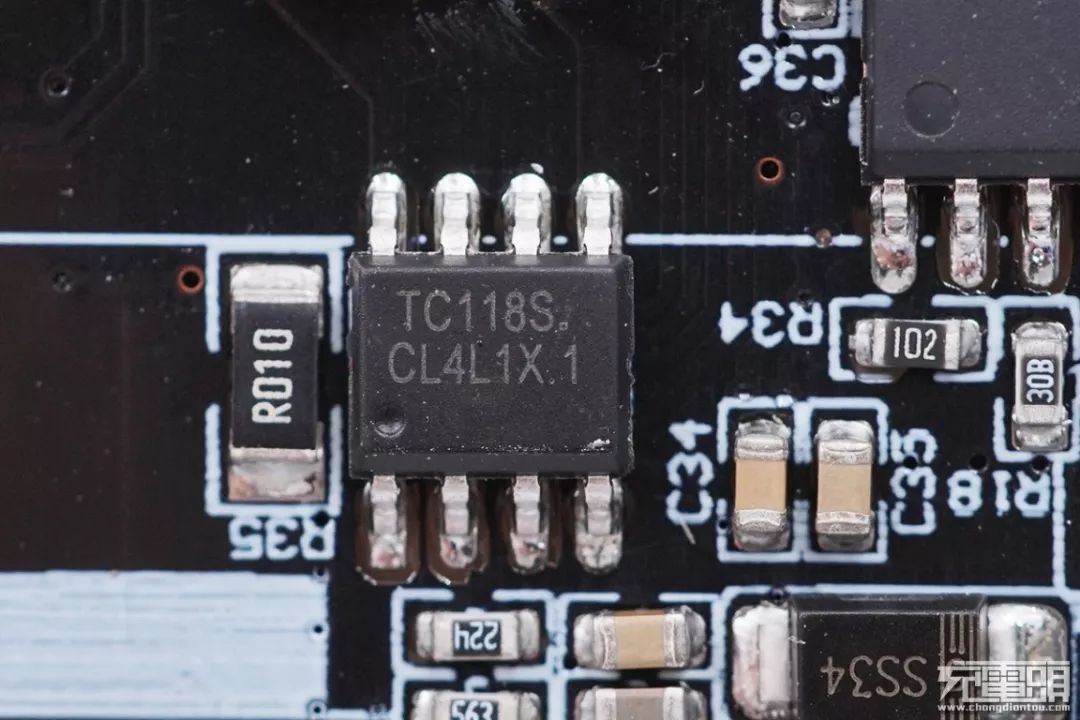

富满电子 TC118SS 单通道电机驱动芯片，内置H桥MOS，支持多种工作功能，输出电流1.2A，峰值电流2A，适用于马达驱动，这里用于支架夹臂电机驱动。

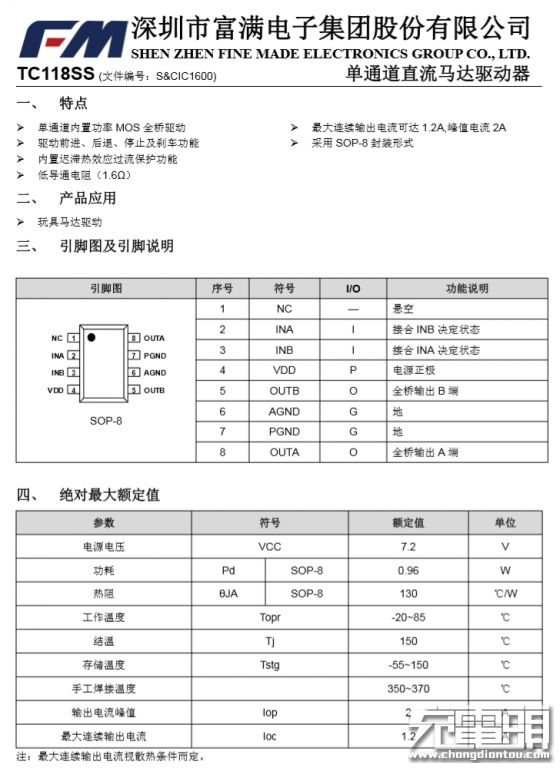

富满电子 TC118SS 详细资料。

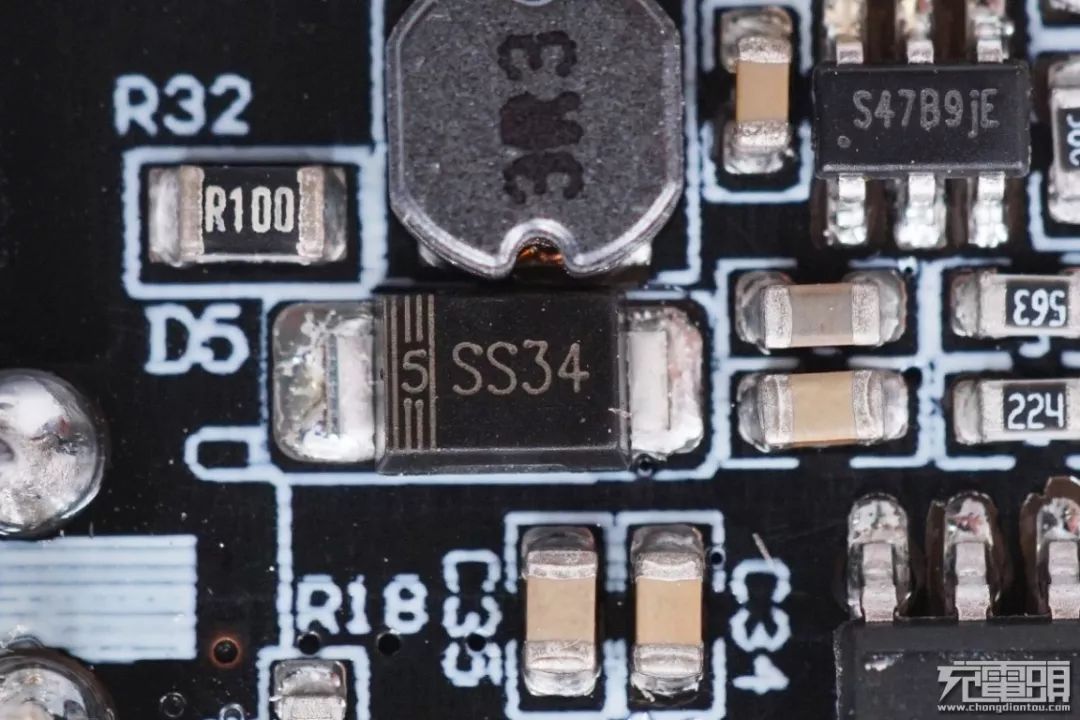

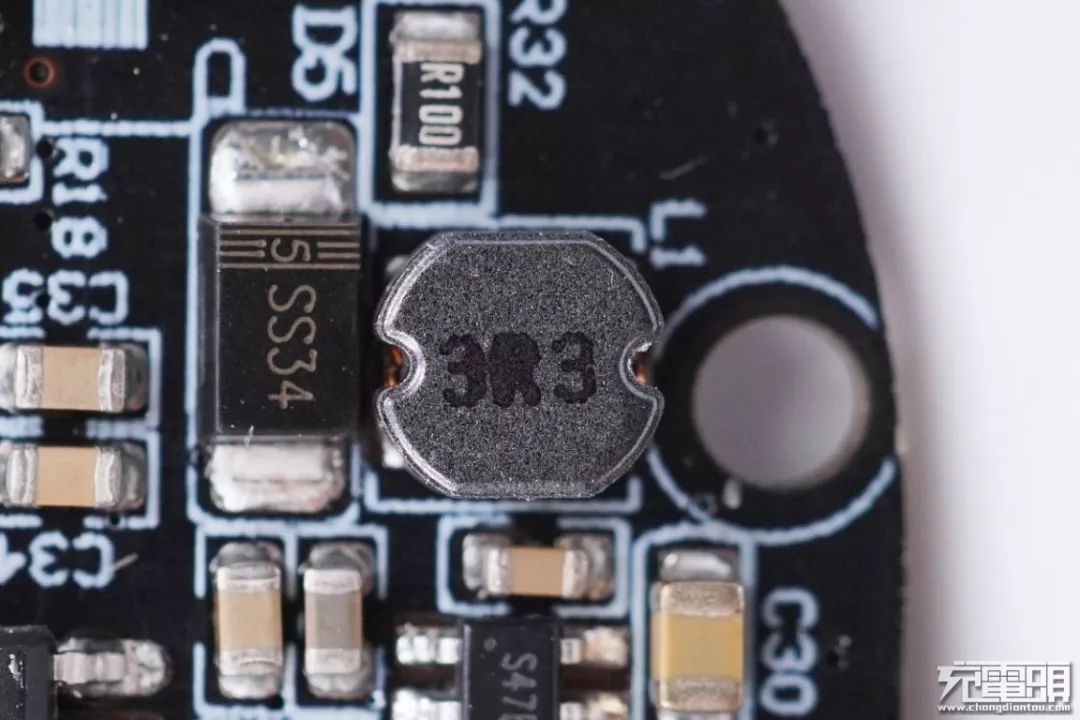

SS34肖特基二极管。
尚途半导体 STI3470同步整流降压芯片，18V输入，2A输出，用于支持无线充电定频调压供电。

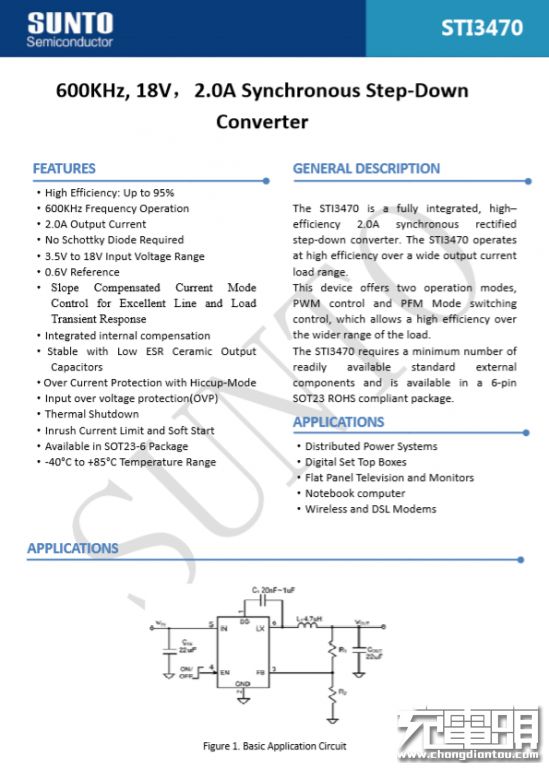

STI3470 资料。
3R3工字电感。

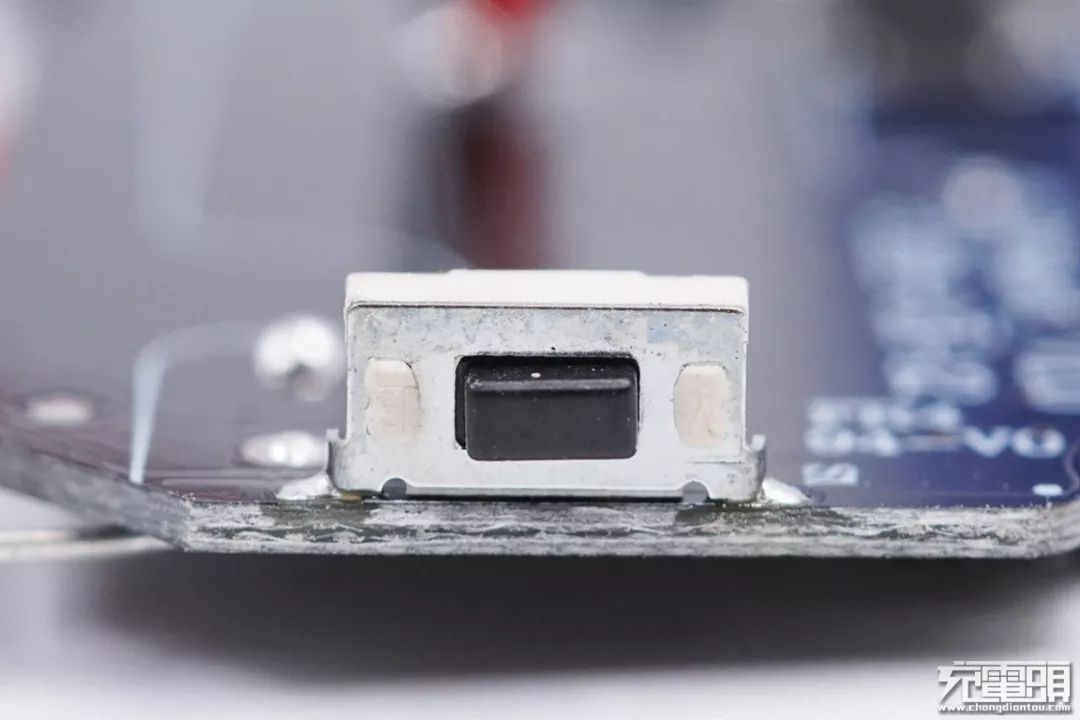

侧边触摸按钮特写，按下开关控制支架张开。

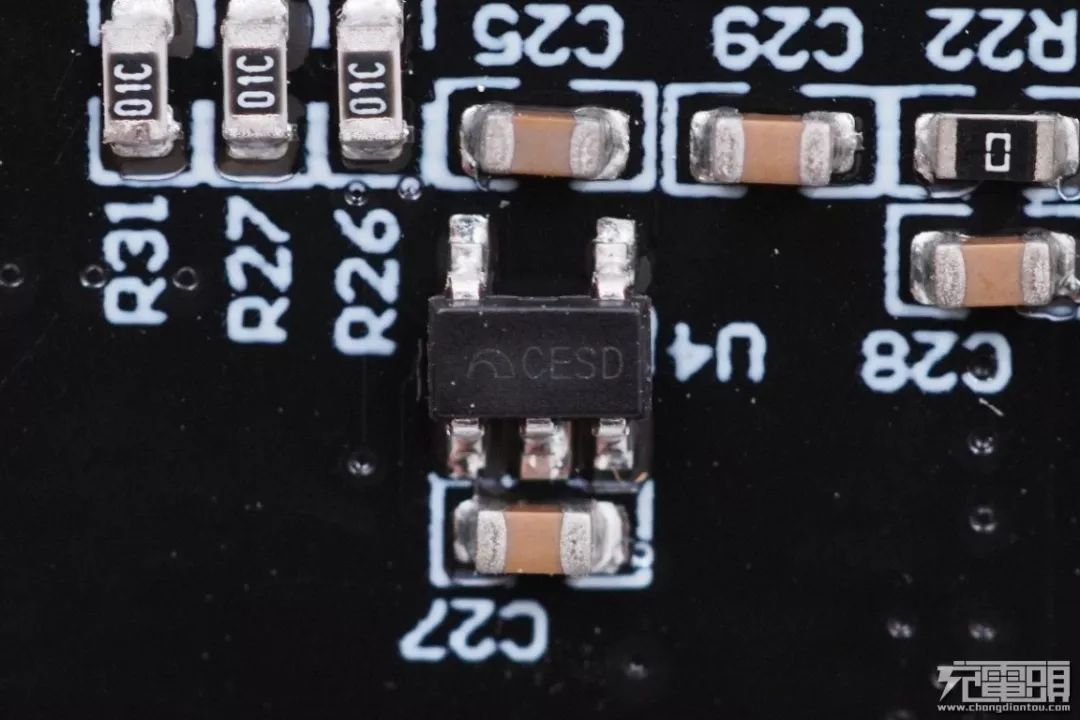

微盟ME6212 稳压管。

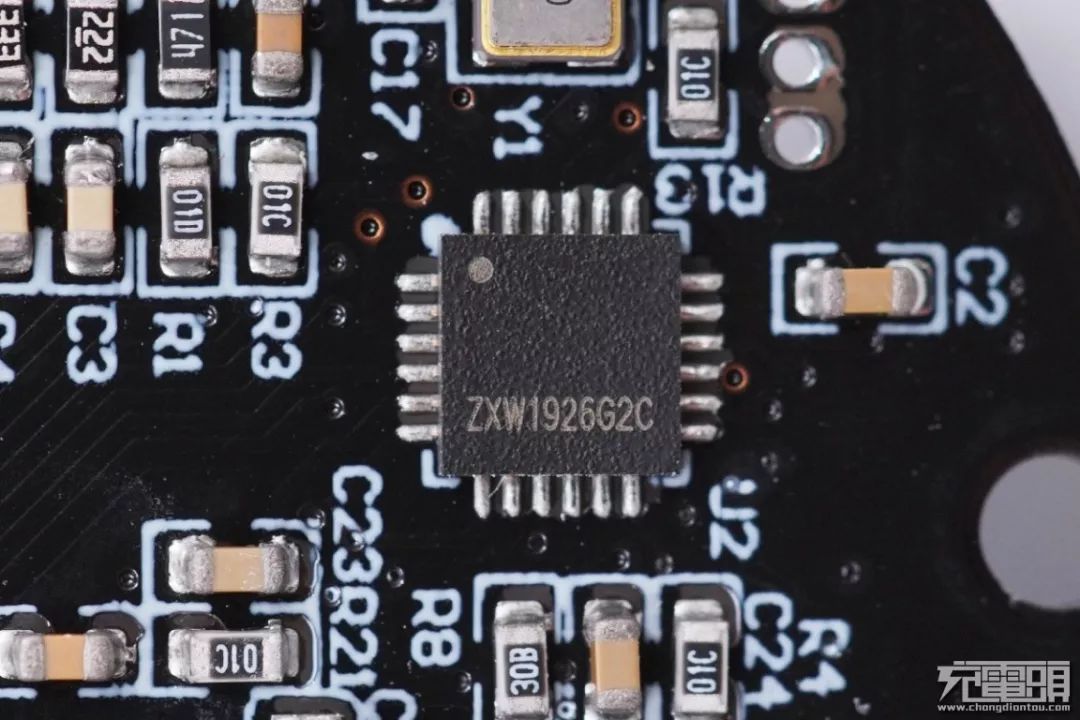

卓芯微ZXW8025，无线充主控MCU，只丝印了卓芯微和生产周期。

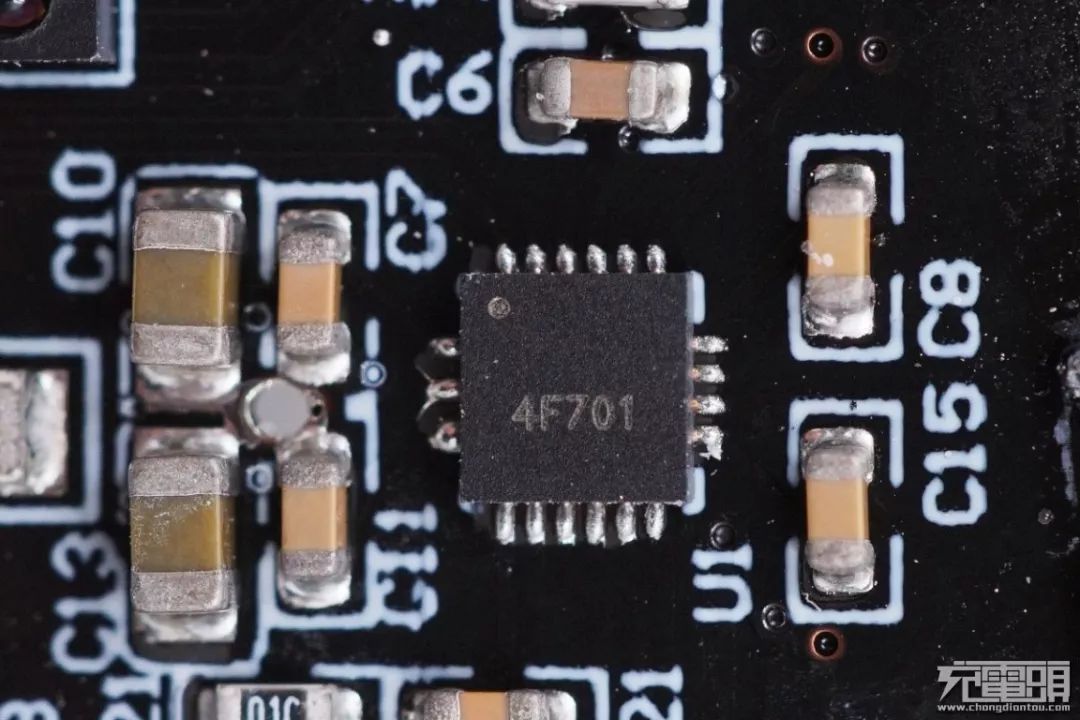

卓芯微ZX8803，无线充SOC驱动，内部集成驱动MOS管。

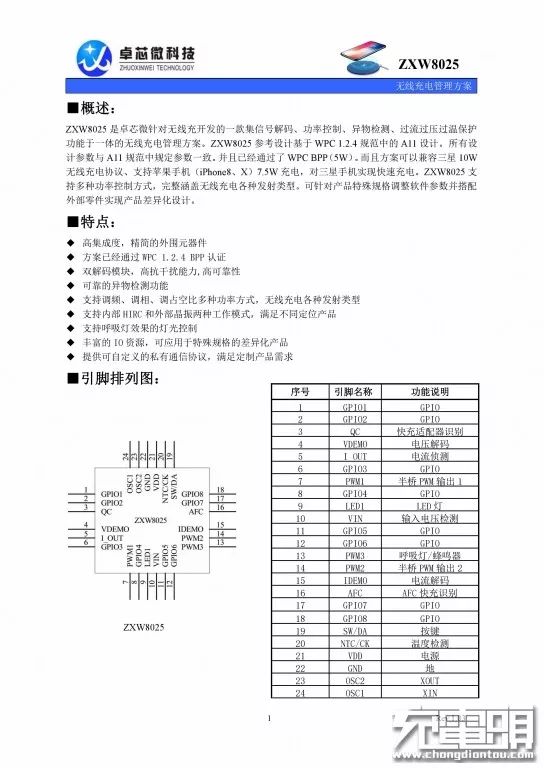

据了解，卓芯微ZXW8025+ZX8803无线充方案是一款集信号解码、功率控制、异物检测、过流过压过温保护功能于一体的无线充电管理方案。可全面支持5W、7.5W、10W、15W无线充电。目前可支持为苹果、三星、华为、谷歌、小米9、LG等手机进行快速无线充电。兼容全系列无线充手机充电，支持新出手机无线充协议快速更新。
整套无线充方案高度集成，使用的外围器件精简，整个BOM可低至40个；支持QC2.0，QC3.0和AFC快充输入，并可通过QI，FCC，KC，CE等多项认证。主控芯片ZXW8025进行双路解码处理，使无线充具备极高的稳定性，精准的FOD检测和动态FOD性能。富余的IO口和IAP升级功能，使得ZXW8025支持客户进行定制化，对无线充周边产品进行功能扩展。
详细资料。
充电头网了解到，采用卓芯微ZXW8025方案的产品还有：Baseus倍思磐石车载支架无线充、倍思光线电动支架无线充等。
红外发射接收感应器，用来检测手机距离。

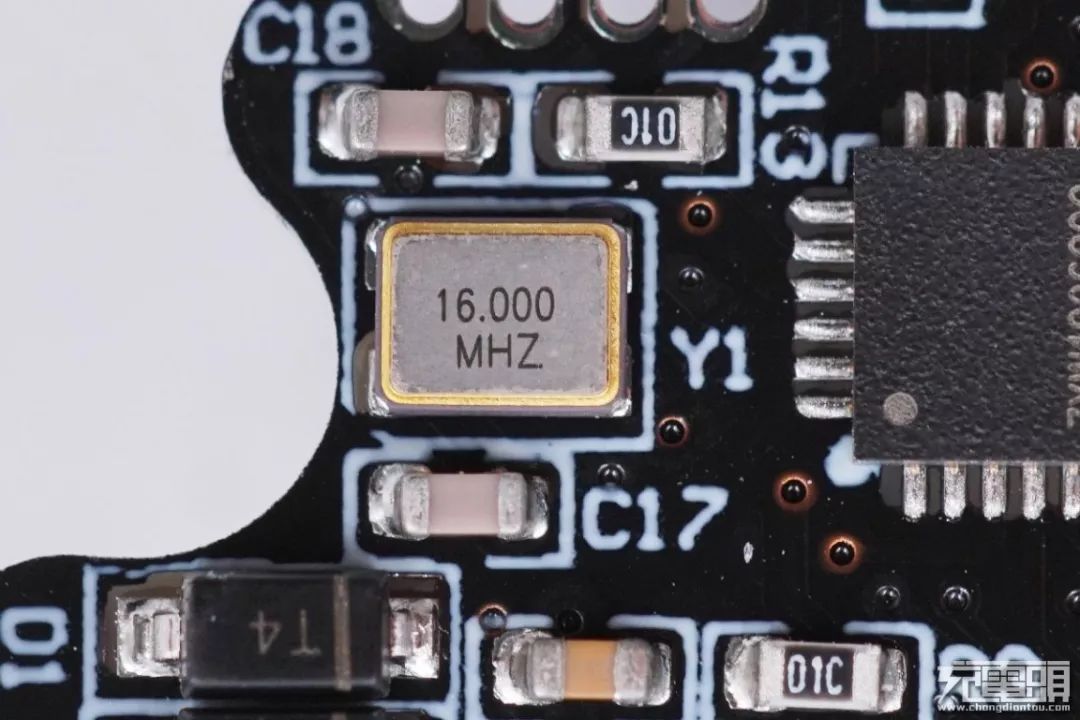

16.000MHz无源晶振，为无线充电主控芯片提供时钟信号。

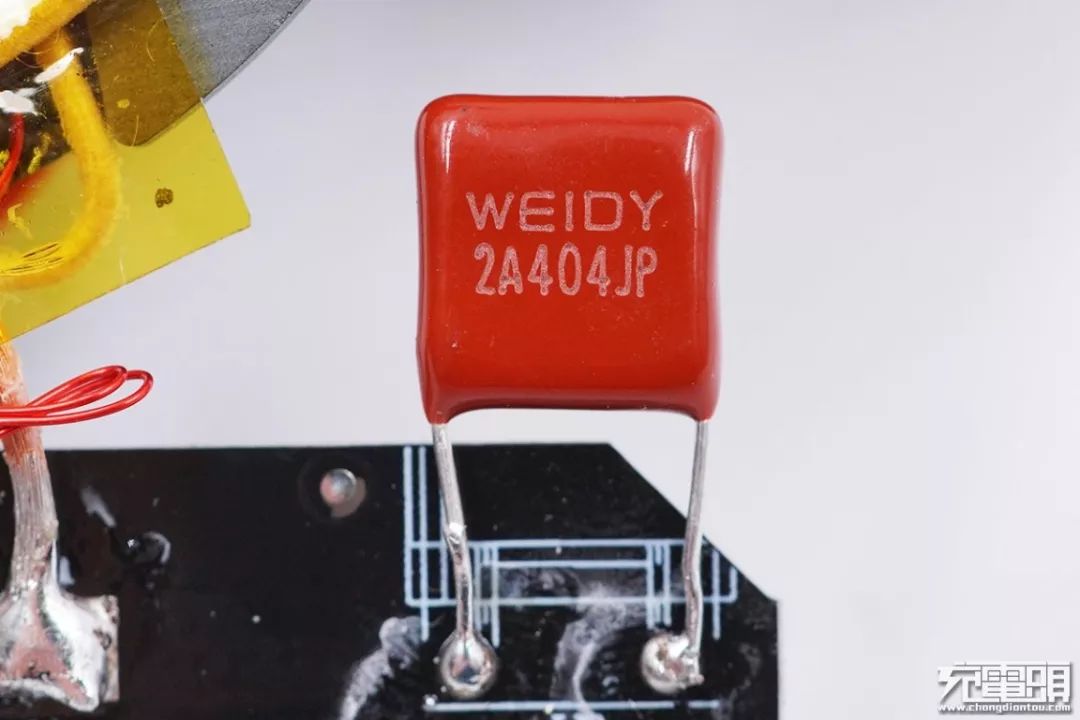

CBB谐振电容，来自WEIDY纬迪，0.4μF。

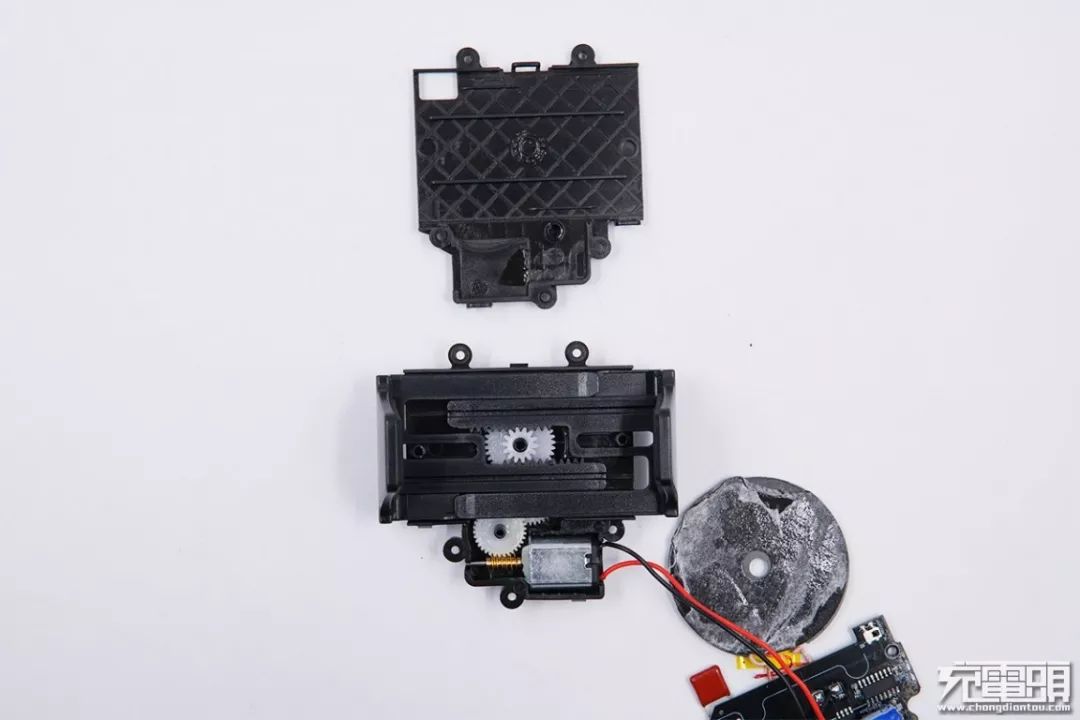

机械结构部分一览。

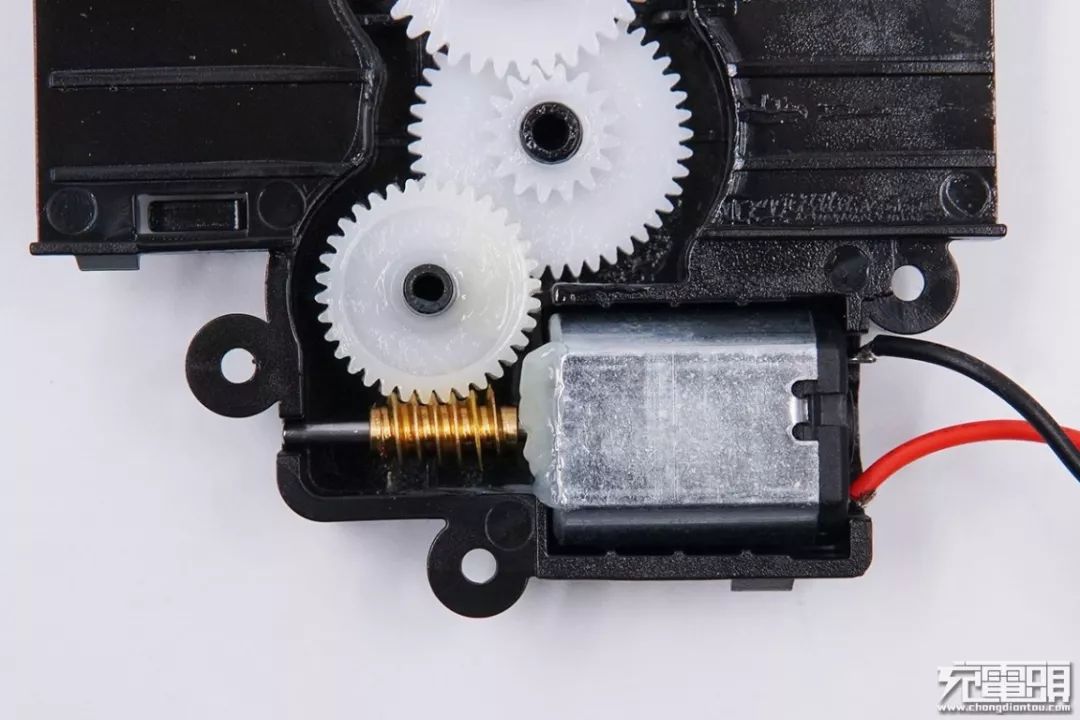

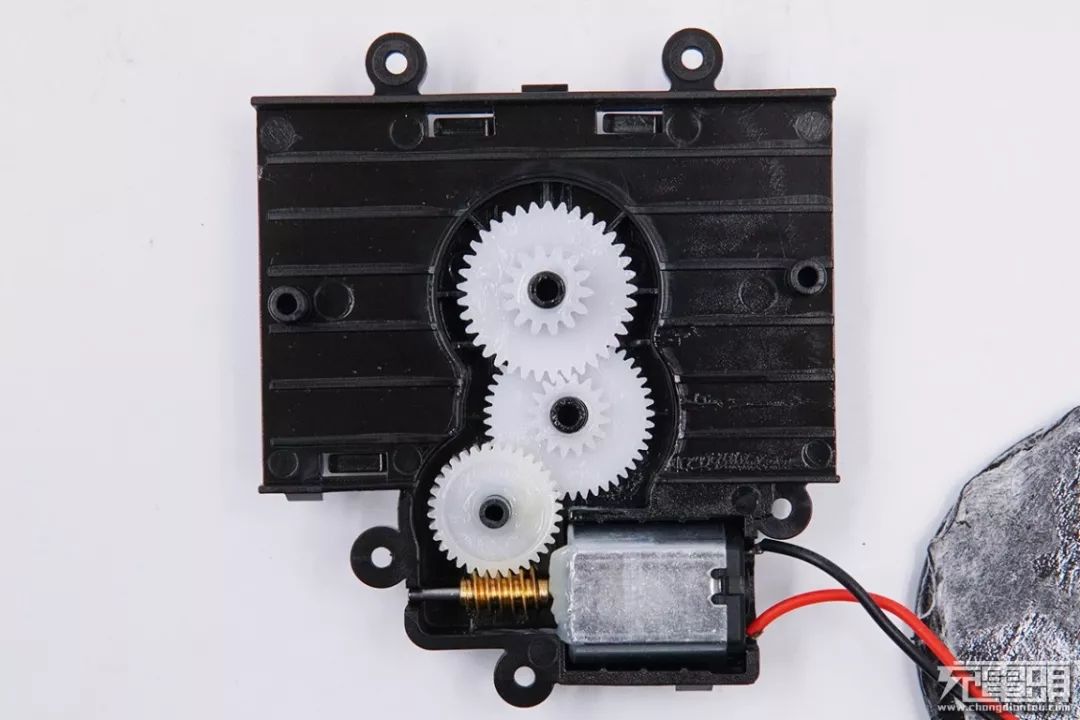

马达和齿轮特写，马达螺杆输出，带动三级减速齿轮。
齿轮接触部位均涂有润滑油，可有效减小摩擦力。
电动马达特写，螺杆带动齿轮，进而带动夹臂内外收缩扩张。
拆解全家福。
三、充电头网拆解总结
SSK飚王智能车载无线充感应支架，支持红外感应电动夹臂自动开合，使用方便。内置法拉电容，可以在停车关闭电源后打开支架取出手机。
在无线充电方面，采用卓芯微ZXW8025无线充电方案，其内部集成了信号解码、功率控制、异物检测、过流过压过温保护功能等多功能及多重保护于一身，配合高度集成的无线充电功率级，线路简洁，集成度高，成熟稳定，便于产品快速开发上市，同时还可为主流手机无线快充提供性能保障。
