论文中时常会涉及到实验流程图，一般会用到各种箭头、简单的图形和文字。这类的图片多半用 PPT 就可以制作出来，虽然可以表达出作者的科研思路，但是视觉效果却不够形象化。要知道，一张生动形象的流程图一定会马上抓住编辑的眼球。今天跟大家分享一下，如何应用 AI软件中的钢笔工具绘制出生动的流程图元素。

• 实验器材

绘制一个离心管。首先应用矩形工具绘制一个矩形，然后选择钢笔工具中的添加锚点工具，在矩形底部的中间添加一个锚点。拉动这个锚点，将其拖动到合适的位置。

同样利用上述方法绘制出离心管的盖子。在工具栏中，将锚点转换成曲线的平滑点，上面和左右两面调成出合适弧度。

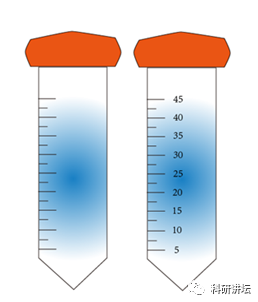

新建一个图层用来绘制刻度、数字。首先把其他图层锁住，选择工具栏中的直线段工具绘制出一组长短不一的刻度，然后复制粘贴几组，选择上方工具栏中的垂直顶分布。输入刻度即可。

• 人体模型

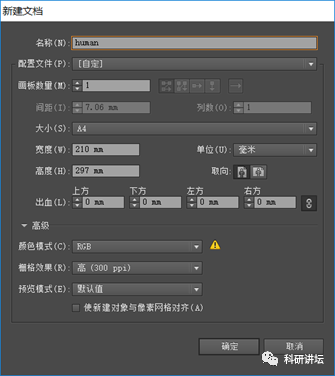

打开 AI 软件，新建一个文档，大小设置成 A4 ，像素设置成 300dpi 。

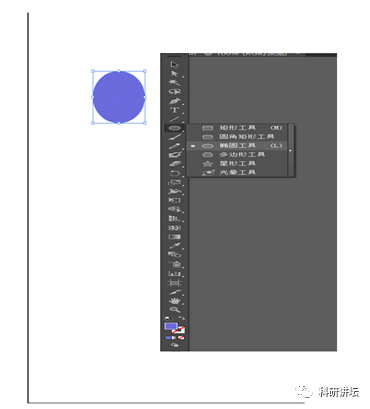

按照喜好选择一个填充色，并关闭描边。选择工具栏中的椭圆工具，按时按住鼠标左键和 Shift 键绘制出一个圆形，这相当于 human 的头部。

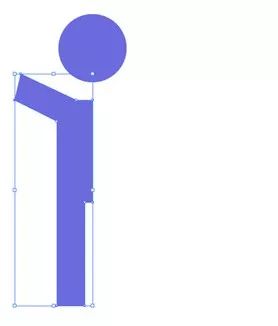

用钢笔工具绘制出 human 的身体的一半儿。鼠标按住的同时点击 Shift 可以绘制水平和垂直的直线。

右键单击画好的身体，选择变换 / 对称，在弹出的镜像对话框中，勾选垂直，然后点击复制。

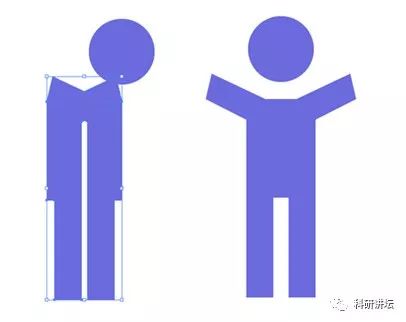

可以看到身体部分出现了一个镜面对称的图像，然后用鼠标水平向右拖动，一个简易的 human 就画好了。

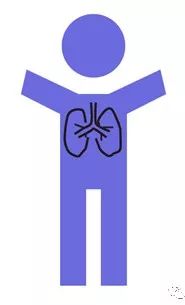

假设我们研究的是呼吸系统相关的疾病，那么我们应该在小人身上画一个肺部的图形。同样的，用钢笔工具绘制出肺部的大致轮廓，关闭填充色，选择描边。

钢笔工具画出的肺部图像线条过于硬朗，我们想把棱角画出光滑曲线的感觉。那么，选中钢笔工具，将鼠标移至每一个想要调整的折点，同时按住 Alt 键，这时鼠标的箭头会发生改变。拖动每个折点即可把棱角修改成光滑的曲线。或者直接在钢笔工具中选择转换描点工具即可。

• 动物模型

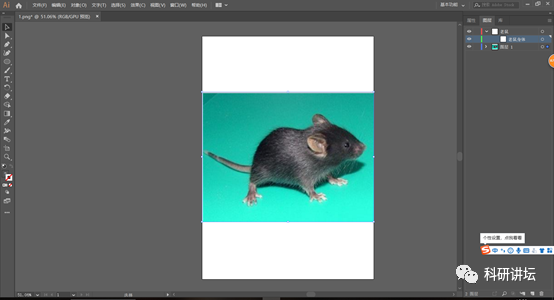

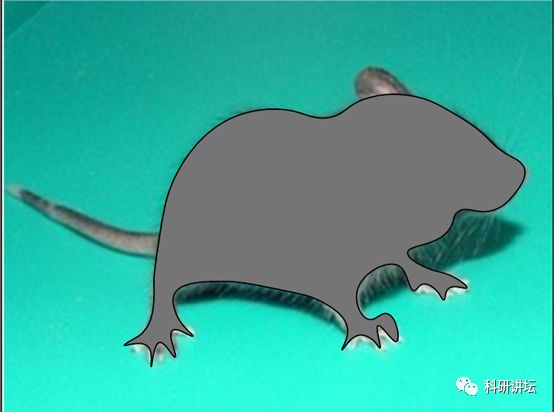

我们以 C57BL/6 小鼠为例。 AI 打开这张老鼠的图片，并将这张图片锁定。新建一个图层，命名为老鼠。在这个老鼠的图层中新建一个子图层，命名老鼠身体。打开描边，关闭填充，用曲率工具绘制老鼠的轮廓(曲率工具是钢笔下方的图标，可以描绘曲线弧度)。

隐藏并锁定老鼠身体的子图层，新建一个子图层，命名为老鼠尾巴和耳朵，打开描边，关闭填充。

锁定该图层，新建一个子图层，命名为老鼠眼镜。打开描边，关闭填充。

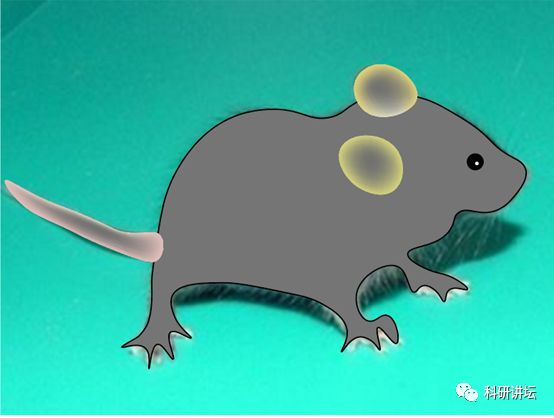

老鼠的各个部位都已经描边之后，就是填充颜色的工作。锁定并隐藏除老鼠身体之外所有的子图层，关闭描边，打开填充色，选择你觉得适合的合适颜色。首先要用工具栏中的直接选择工具选中刚刚的描边，才可进行后续的填色。

小鼠身体部位的颜色并不是完全一致。如何体现出身体部位颜色的差异呢？选择工具栏中的网格工具，用直接选择工具将老鼠身体中间部位的颜色进行改变。

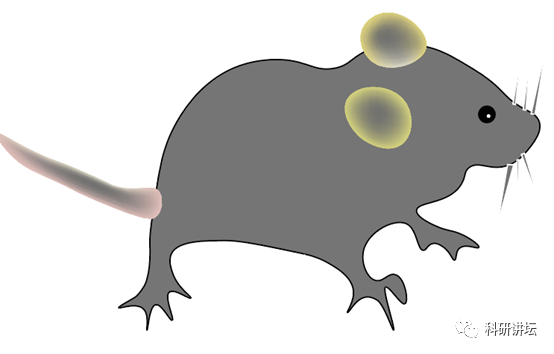

最后我们应用矩形工具和钢笔工具，在老鼠这个图层中画出老鼠的胡须。在鼻子附近画出矩形后，选择钢笔工具，在矩形上方的描点处单击鼠标左键，就会删除一个描点，使矩形变成三角形。

之所以想到要介绍这方面的内容，是因为在动物造模期间忘记拍实时照片，导致老板让我往论文里贴图的时候拿不出东西来。 AI 软件中的钢笔工具是一个很好用的绘图工具，掌握了这个方法，可以让论文中实验流程更加丰富生动，当然了，还是要提醒各位，涉及到动物造模、解剖取脏器的时候，一定要记得拍照片！ 今天只给大家介绍了比较简单基础的，AI的钢笔工具还有很多其他用处，可以用来做插图、设计海报等等，有兴趣的小伙伴可以自行发掘。 相关阅读以及小六儿之前给大家分享过的技能：
