今天给大家带来一道MPLS XXX的配置实例，希望能够对大家有所帮助。本文借助华为eNSP模拟器，实现了一道MPLS XXX的配置，并通过合理的设置RT值，控制了VXN实例之间路由的传递，进而实现了比较有趣的效果。
阅读本文，您需要对MPLS VXN的配置有一定的了解，如果您对此还存在困惑，欢迎查阅我博客的其他文章，相信您一定会有所收获。
注：为了和谐，本文中请大家自行翻译VXN。

一、实验拓扑及要求

在这里插入图片描述

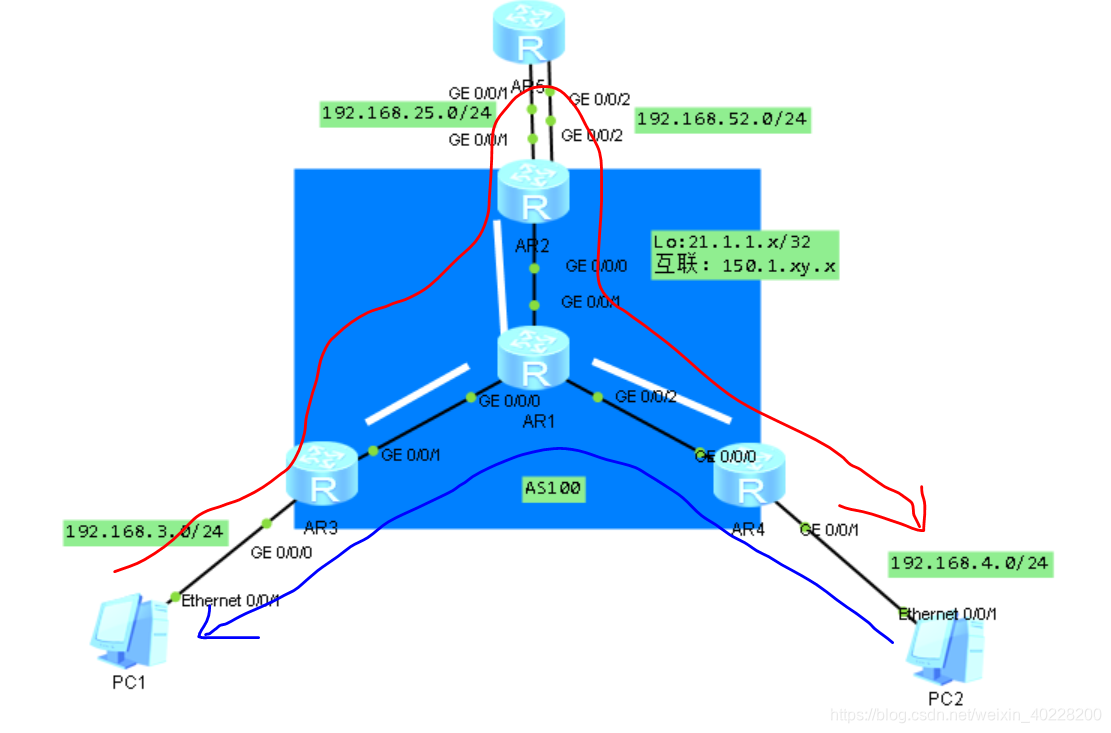

实验拓扑如上所示，现在要求配置在R2、R3和R4之间配置MPLS VXN，实现PC1发往PC2的流量经R5前往R2（如图中红线所示），但PC2访问PC1的流量不经过R5直接到达PC1（如图中蓝线所示）。

二、实验配置

分析这道题，很明显是一道典型的MPLS VXN的配置，至于实验要求中的有趣的数据包转发路径，我们应该考虑合理的给VXN实例配置RT值，使其产生完全相反的路由传递路径，从而实现数据包按要求转发。

（一）BGP配置

在本实验中，BGP的配置要注意以下两点：
1、在R2、R3、R4的BGP配置中注意路由引入
2、在R1注意去掉防环和路由反射器的引入

（二）MPLS配置

MPLS配置比较简单，在这里只需要在全局上配置MPLS LSR-ID，并使能MPLS功能，在每个接口上使能MPLS功能即可。

（三）VXN实例配置

为了实现图中的要求，需要对VXN实例中的RT值进行合理的配置。在这里我们在R2连接R5的两个接口上分别创建两个VXN实例，分别命名为VXN_IN和VXN_OUT，并设置VXN_IN的RT值为100:200 import，VXN_OUT的RT值为100:100 export。在R3、R4与PC相连的接口上分别创建VXN_A和VXN_B。VXN_A的RT值与VXN_IN和VXN_OUT的RT值配置刚好相反，为100:200 export和100:100 import，使得VXN_IN接收VXN_A发送的路由，并发送给VXN_A其自身的路由。而VXN_B的RT值配置为100:100 export和100:100 import，使得VXN_B直接接受VXN_A的路由，并将自身的路由发送给VXN_IN。这样一来，就可以实现PC1和PC2的通信数据包按照题目要求转发了。

三、实验现象

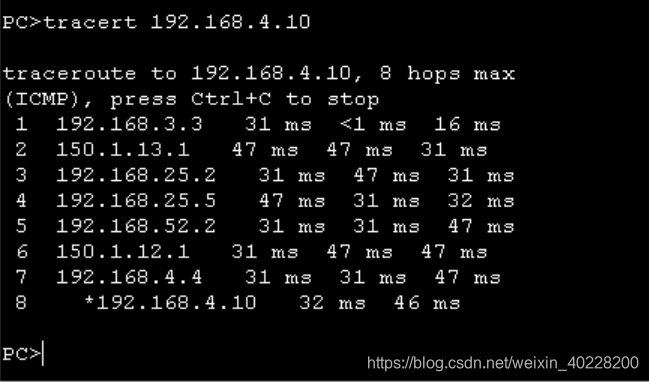

（一）PC1 PING PC2

在这里插入图片描述

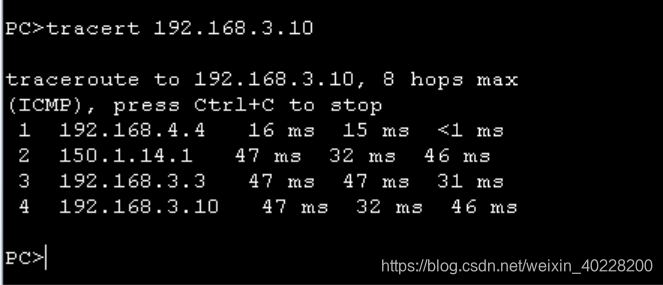

（二）PC2 PING PC1

在这里插入图片描述

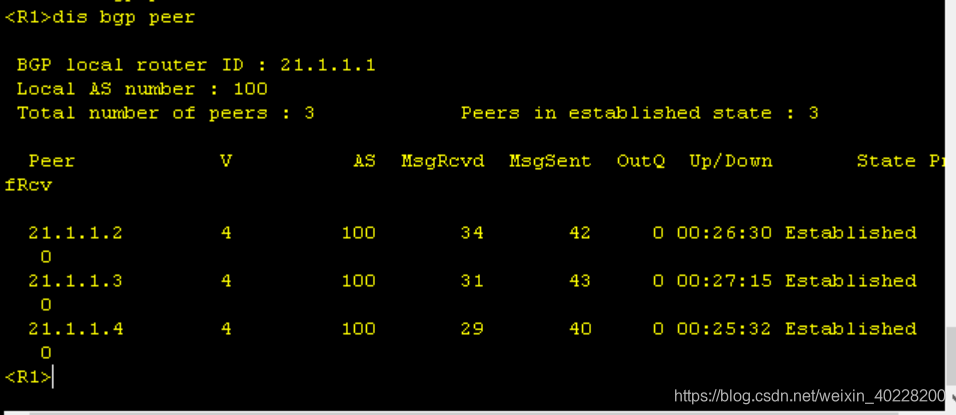

（三）查看BGP状态

在这里插入图片描述

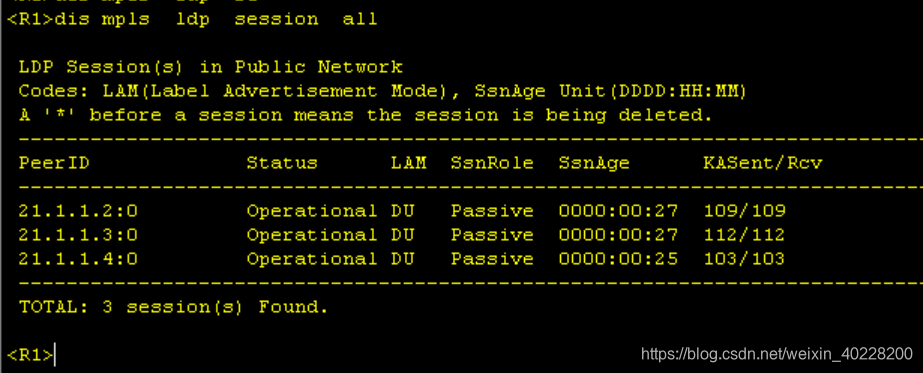

（四）查看MPLS状态

在这里插入图片描述

四、附录——路由器相关配置命令

R1：

mpls lsr-id 21.1.1.1
mpls
#
mpls ldp
#
#
aaa
 authentication-scheme default
 authorization-scheme default
 accounting-scheme default
 domain default
 domain default_admin
 local-user admin password cipher %$%$K8m.Nt84DZ}e#<0`8bmE3Uw}%$%$
 local-user admin service-type http
#
ospfv3 1
#
firewall zone Local
 priority 15
#
interface GigabitEthernet0/0/0
 ip address 150.1.13.1 255.255.255.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip address 150.1.12.1 255.255.255.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/2
 ip address 150.1.14.1 255.255.255.0
 mpls
 mpls ldp
#
interface NULL0
#
interface LoopBack0
 ip address 21.1.1.1 255.255.255.255
#
bgp 100
 peer 21.1.1.2 as-number 100
 peer 21.1.1.2 connect-interface LoopBack0
 peer 21.1.1.3 as-number 100
 peer 21.1.1.3 connect-interface LoopBack0
 peer 21.1.1.4 as-number 100
 peer 21.1.1.4 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 21.1.1.2 enable
  peer 21.1.1.2 reflect-client
  peer 21.1.1.3 enable
  peer 21.1.1.3 reflect-client
  peer 21.1.1.4 enable
  peer 21.1.1.4 reflect-client
 #
 ipv4-family VXNv4
  undo policy VXN-target
  peer 21.1.1.2 enable
  peer 21.1.1.2 reflect-client
  peer 21.1.1.3 enable
  peer 21.1.1.3 reflect-client
  peer 21.1.1.4 enable
  peer 21.1.1.4 reflect-client
#
ospf 1
 area 0.0.0.0
  network 21.1.1.1 0.0.0.0
  network 150.1.12.0 0.0.0.255
  network 150.1.13.0 0.0.0.255
  network 150.1.14.0 0.0.0.255

R2：

ip VXN-instance VXN_IN
 ipv4-family
  route-distinguisher 100:52
  VXN-target 100:200 import-extcommunity
#
ip VXN-instance VXN_OUT
 ipv4-family
  route-distinguisher 100:25
  VXN-target 100:100 export-extcommunity
#
mpls lsr-id 21.1.1.2
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip address 150.1.12.2 255.255.255.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip binding VXN-instance VXN_OUT
 ip address 192.168.25.2 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip binding VXN-instance VXN_IN
 ip address 192.168.52.2 255.255.255.0
#
interface LoopBack0
 ip address 21.1.1.2 255.255.255.255
#
bgp 100
 peer 21.1.1.1 as-number 100
 peer 21.1.1.1 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 21.1.1.1 enable
 #
 ipv4-family VXNv4
  policy VXN-target
  peer 21.1.1.1 enable
 #
 ipv4-family VXN-instance VXN_OUT
  import-route ospf 3
#
ospf 1
 area 0.0.0.0
  network 21.1.1.2 0.0.0.0
  network 150.1.12.0 0.0.0.255
#
ospf 2 VXN-instance VXN_IN
 import-route bgp
 area 0.0.0.0
  network 192.168.52.0 0.0.0.255
#
ospf 3 VXN-instance VXN_OUT
 VXN-instance-capability simple
 area 0.0.0.0
  network 192.168.25.0 0.0.0.255

R3：

ip VXN-instance VXN_A
 ipv4-family
  route-distinguisher 100:1
  VXN-target 100:200 export-extcommunity
  VXN-target 100:100 import-extcommunity
#
mpls lsr-id 21.1.1.3
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip binding VXN-instance VXN_A
 ip address 192.168.3.3 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 150.1.13.3 255.255.255.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 21.1.1.3 255.255.255.255
#
bgp 100
 peer 21.1.1.1 as-number 100
 peer 21.1.1.1 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 21.1.1.1 enable
 #
 ipv4-family VXNv4
  policy VXN-target
  peer 21.1.1.1 enable
 #
 ipv4-family VXN-instance VXN_A
  network 192.168.3.0
#
ospf 1
 area 0.0.0.0
  network 21.1.1.3 0.0.0.0
  network 150.1.13.0 0.0.0.255

R4：

ip VXN-instance VXN_B
 ipv4-family
  route-distinguisher 100:2
  VXN-target 100:200 export-extcommunity
  VXN-target 100:200 import-extcommunity
#
mpls lsr-id 21.1.1.4
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip address 150.1.14.4 255.255.255.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip binding VXN-instance VXN_B
 ip address 192.168.4.4 255.255.255.0
#
interface LoopBack0
 ip address 21.1.1.4 255.255.255.255
#
bgp 100
 peer 21.1.1.1 as-number 100
 peer 21.1.1.1 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 21.1.1.1 enable
 #
 ipv4-family VXNv4
  policy VXN-target
  peer 21.1.1.1 enable
 #
 ipv4-family VXN-instance VXN_B
  network 192.168.4.0
#
ospf 1
 area 0.0.0.0
  network 21.1.1.4 0.0.0.0
  network 150.1.14.0 0.0.0.255

R5：

interface GigabitEthernet0/0/1
 ip address 192.168.25.5 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 192.168.52.5 255.255.255.0
#
ospf 1
 area 0.0.0.0
  network 192.168.25.0 0.0.0.255
  network 192.168.52.0 0.0.0.255
