PS/2键盘显示感叹号 报(代码10)错误

PS/2键盘显示感叹号 报(代码10)错误具体步骤如下:

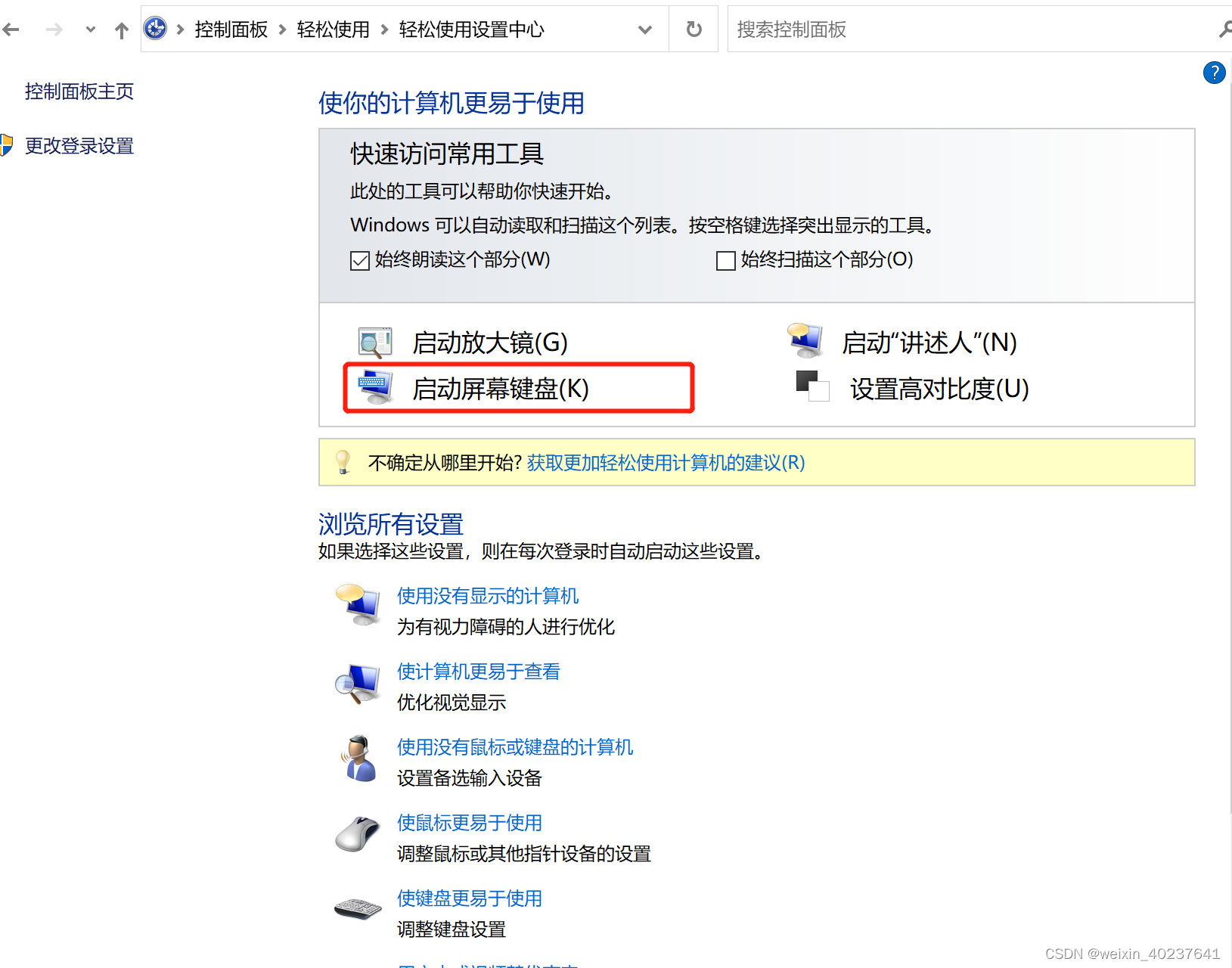

1、开始-》控制面板-》轻松访问中心,打开屏幕键盘。
在这里插入图片描述

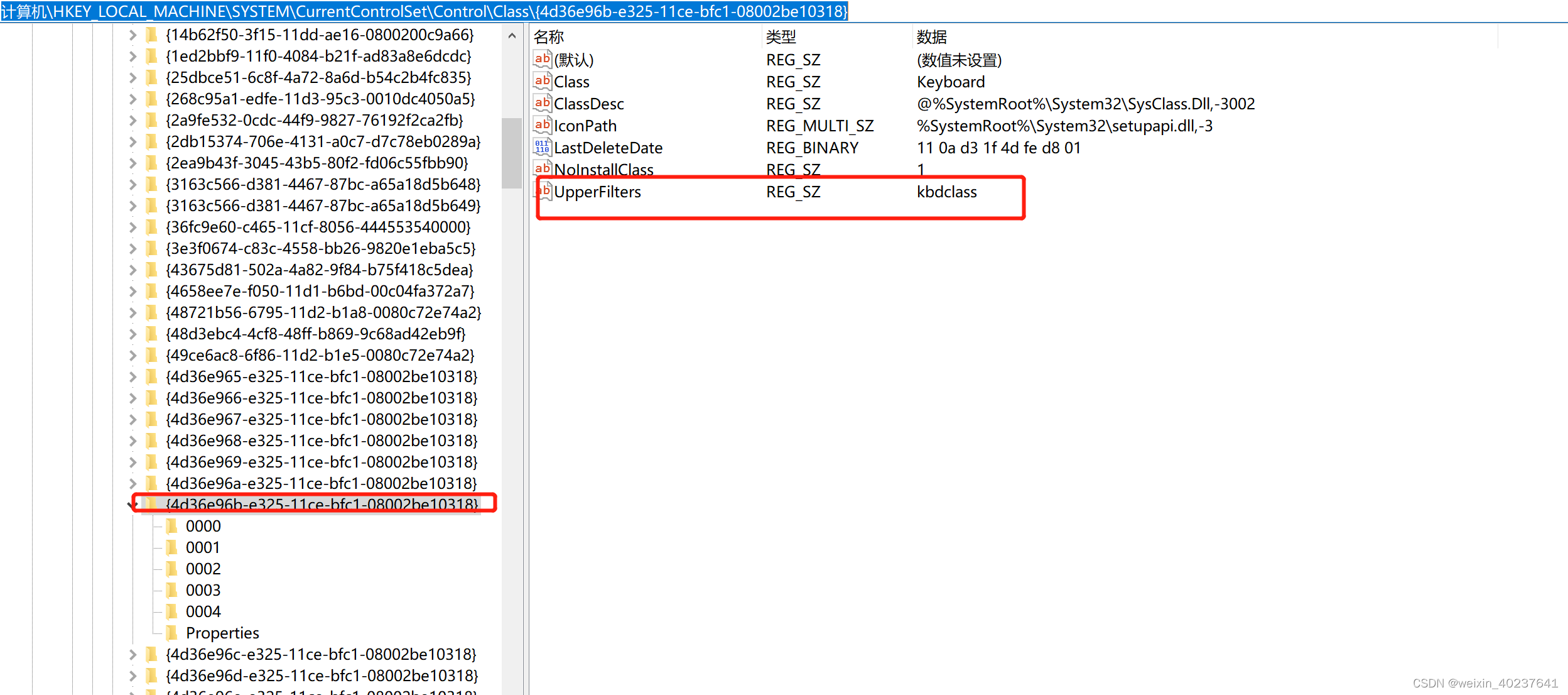

2、点开始-》运行-》使用屏幕键盘输入regedit,然后点回车,打开注册表编辑器 (计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class{4d36e96b-e325-11ce-bfc1-08002be10318} 然后删除右侧的UpperFilters)。
在这里插入图片描述

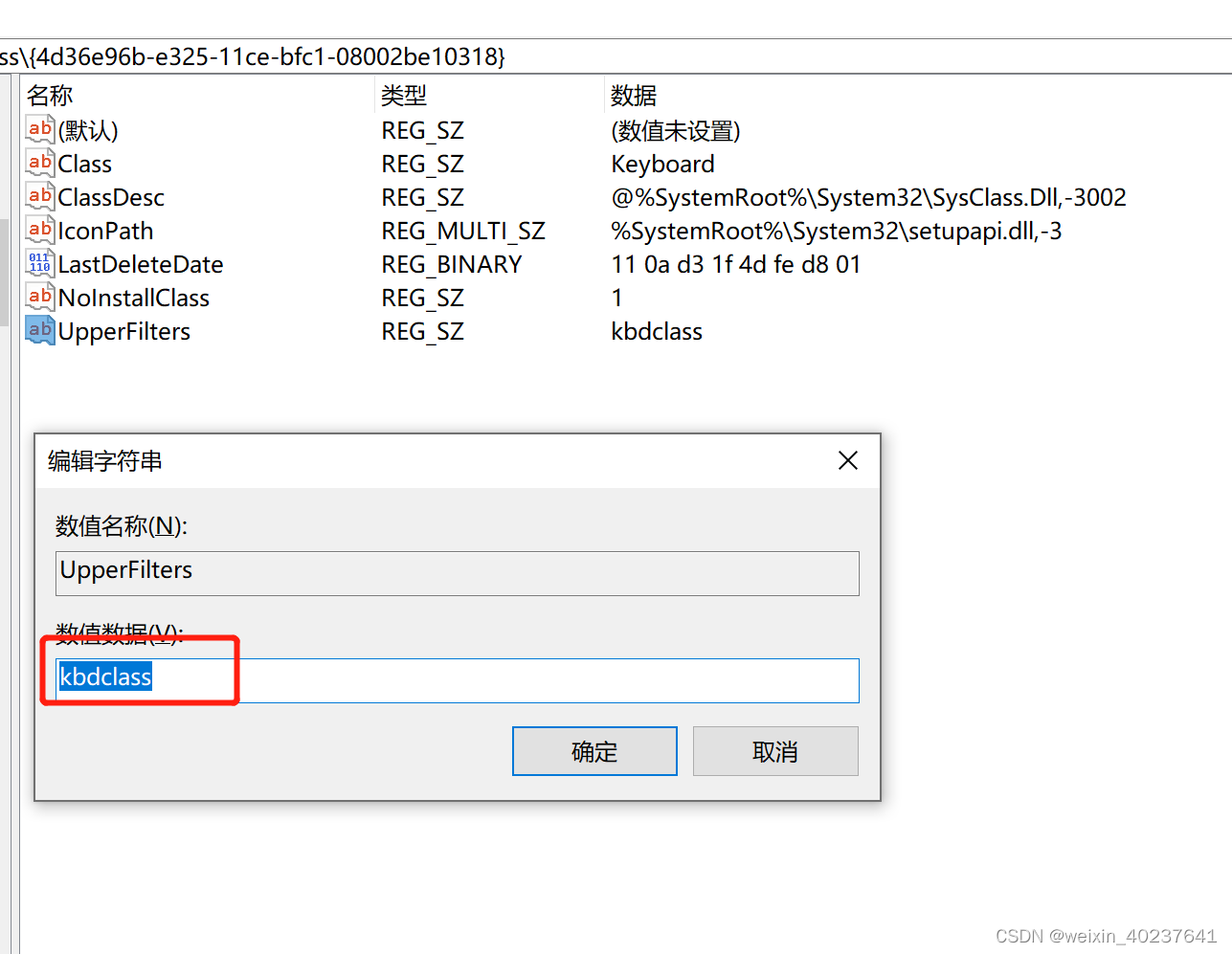

4、重启电脑,再次打开屏幕键盘进入注册表编辑器,定位到HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class{4D36E96B-E325-11CE-BFC1-08002BE10318},然后删除右侧添加字符串UpperFilters ,数值为kbdclass。
在这里插入图片描述

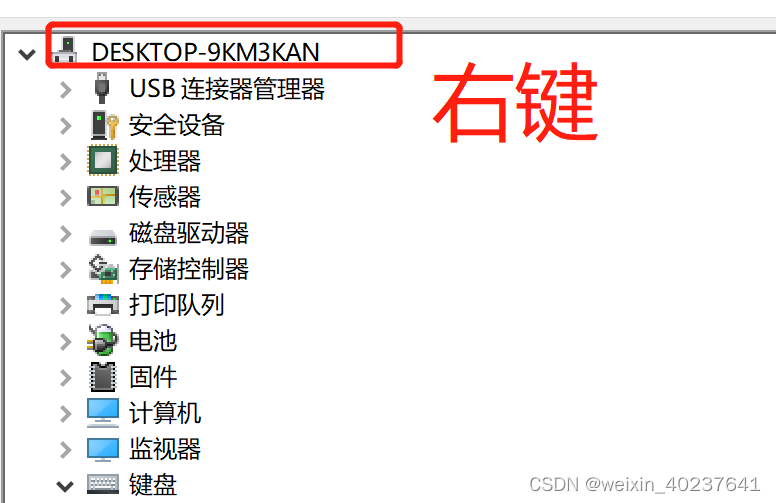

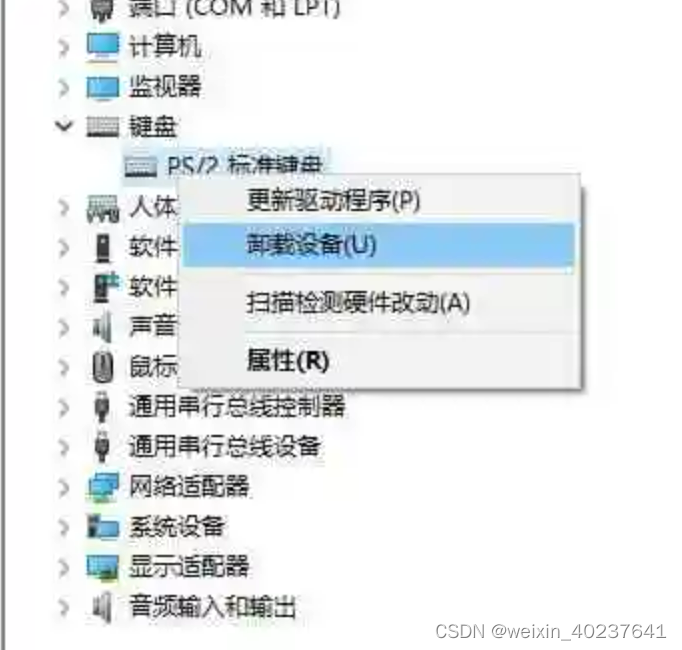

5、计算机右键打开设备管理器,卸载PS/2键盘鼠标
在这里插入图片描述
6、点扫描硬件驱动后发现键盘驱动正常。
在这里插入图片描述

7.试试键盘是否可以输入

  • 2
    点赞
  • 8
    收藏
    觉得还不错? 一键收藏
  • 5
    评论
### 回答1: PS/2键盘接口是一种用于连接计算机和键盘的通信协议。设计PS/2键盘接口可以使用Vivado这样的电子设计自动化软件来完成。 设计过程首先需要了解PS/2键盘接口的电气特性和通信协议。PS/2键盘接口采用同步通信方式,数据线和时钟线之间存在着一定的时序关系。 在Vivado中,可以通过使用硬件描述语言进行设计,常用的语言包括Verilog和VHDL。设计过程需要定义PS/2键盘接口的输入输出端口、时钟信号和数据信号。 接下来,需要编写PS/2键盘接口的逻辑代码。逻辑代码主要包括对时钟信号和数据信号的处理和解析。通过检测时钟信号的上升沿或下降沿来进行数据传输的触发,然后解析键盘发送的数据。 在编写逻辑代码的同时,还需要对设计进行仿真和验证。仿真可以通过Vivado提供的仿真工具来进行,验证可以通过连接实际的PS/2键盘和FPGA开发板进行。 设计完成后,可以进行综合和实现。综合是将逻辑代码转换为门级电路的过程,实现是将门级电路映射到FPGA芯片的过程。 最后,将已经综合和实现的设计文件下载到FPGA芯片中,然后与键盘进行连接即可完成整个PS/2键盘接口设计过程。 总而言之,通过Vivado可以方便地设计PS/2键盘接口。设计过程主要包括了解PS/2键盘接口的电气特性和通信协议、编写逻辑代码、仿真验证、综合实现和下载到FPGA芯片等步骤。 ### 回答2: Vivado是由Xilinx公司开发的一种可视化设计环境,用于FPGA(可编程逻辑门阵列)和SoC(片上系统)的设计、综合、仿真和实现。PS/2键盘接口是一种用于连接计算机主机与键盘之间的通信接口标准。 在Vivado中设计PS/2键盘接口,首先需要创建一个新的工程,并选择合适的FPGA器件。然后,通过添加逻辑模块和输入/输出引脚,实现PS/2键盘接口的功能。 PS/2键盘接口使用两根信号线进行数据传输:一个是时钟信号线,用于键盘向计算机主机发送数据的时钟同步;另一个是数据信号线,用于传输键盘按键码和控制信息。 在Vivado中,可以使用逻辑门、寄存器和状态机等组合逻辑来实现对PS/2键盘接口信号的解析和处理。首先,根据时钟信号的上升沿和下降沿将键盘按键码和控制信息读取到相应的寄存器中。然后,根据读取到的数据进行解码和处理,例如判断按键类型(按下还是释放)、按键值和控制信息等。 设计PS/2键盘接口时,还需要注意信号的电平转换和防抖动处理。电平转换可以使用适当的电阻和电平转换芯片来实现,以确保键盘信号与FPGA器件的电平兼容。防抖动处理可以通过添加滤波器电路或使用软件延时来实现,以消除键盘按键的抖动影响。 最后,在Vivado中进行逻辑综合、布局布线和时序约束等过程,以生成最终的比特流文件。通过将比特流文件烧录到FPGA器件中,就可以实现PS/2键盘与FPGA的连接与通信。 以上是关于如何在Vivado中设计PS/2键盘接口的简要流程,具体实现还需要根据具体的需求和硬件环境进行调整和优化。
