实验一：同一VLAN的配置

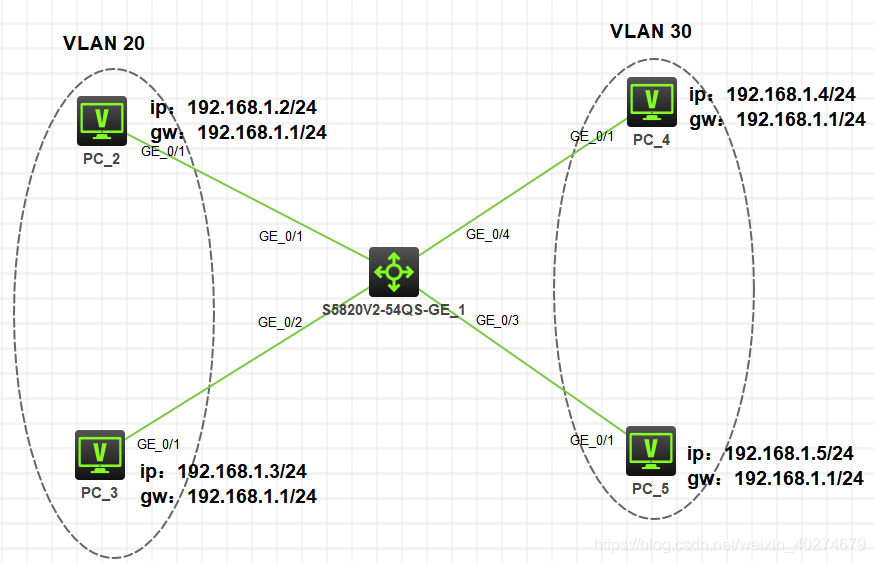

在同一局域网内，使用一台交换机，令同一vlan间的主机可以通信，不同vlan间的主机不能通信。拓扑图如下：

IP地址配置

主机名IP地址子网掩码网关
PC_2192.168.1.2255.255.255.0192.168.1.1
PC_3192.168.1.3255.255.255.0192.168.1.1
PC_4192.168.1.4255.255.255.0192.168.1.1
PC_5192.168.1.5255.255.255.0192.168.1.1

交换机配置

<H3C>system-view
[H3C]vlan 20
[H3C-vlan20]port GigabitEthernet 1/0/1
[H3C-vlan20]port GigabitEthernet 1/0/2
[H3C]vlan 30
[H3C-vlan30]port GigabitEthernet 1/0/3
[H3C-vlan30]port GigabitEthernet 1/0/4

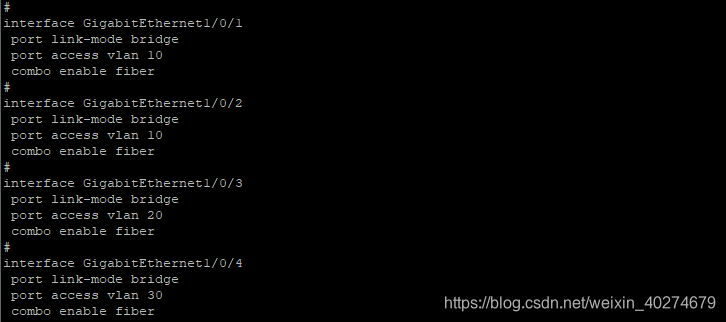

查看交换机的配置

[H3C]display current-configuration
[H3C]display current-configuration interface

结论：在同一vlan下的pc可以相互ping通，不同vlan下的pc无法通信，不同vlan之间无法进行通信。

VLANPCAPCB通信
VLAN 10192.168.1.2192.168.1.4可以
VLAN 20192.168.1.3192.168.1.5可以
通信不可以不可以

实验二：同一VLAN的配置

在同一局域网内，使用两台交换机，令同一vlan间的主机可以通信，不同vlan间的主机不能通信。拓扑图如下：

IP地址配置

主机名IP地址网络掩码网关
PC_3192.168,1.2255.255.255.0192.168.1.1
PC_4192.168,1.3255.255.255.0192.168.1.1
PC_5192.168,1.4255.255.255.0192.168.1.1
PC_6192.168,1.5255.255.255.0192.168.1.1

交换机配置（两台交换机做相同的操作）

<H3C>system-view
[H3C]vlan 20
[H3C-vlan20]port GigabitEthernet 1/0/1
[H3C-vlan20]quit
[H3C]vlan 30
[H3C-vlan30]port GigabitEthernet1/0/2
[H3C-vlan30]quit
[H3C]interface GigabitEthernet1/0/3
[H3C-GigabitEthernet1/0/3]port link-type trunk
[H3C-GigabitEthernet1/0/3]port trunk permit  vlan 20
[H3C-GigabitEthernet1/0/3]port trunk permit  vlan 30

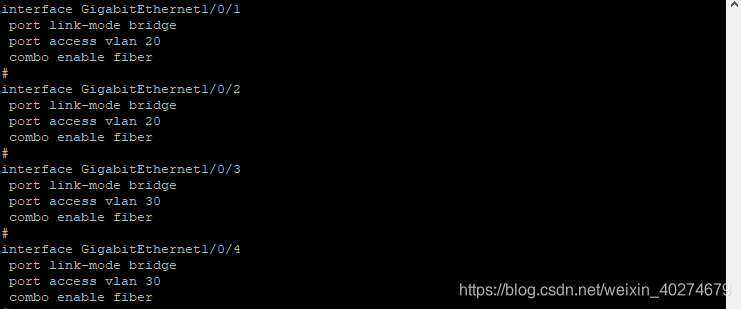

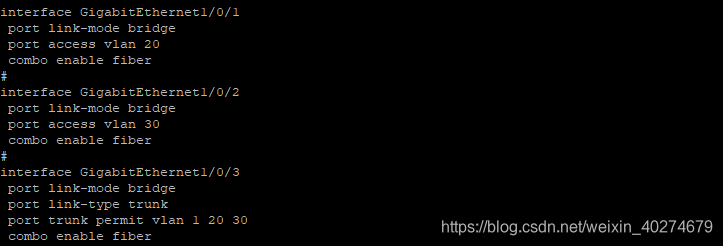

查看交换机配置

[H3C]display current-configuration
[H3C]display current-configuration interface



结论：在同一vlan下的pc可以相互ping通，不同vlan下的pc无法通信。不同vlan之间无法通信。

VLANPCAPCB通信
VLAN 10192.168.1.2192.168.1.4可以
VLAN 20192.168.1.3192.168.1.5可以
通信不可以不可以

实验三：不同VLAN的配置

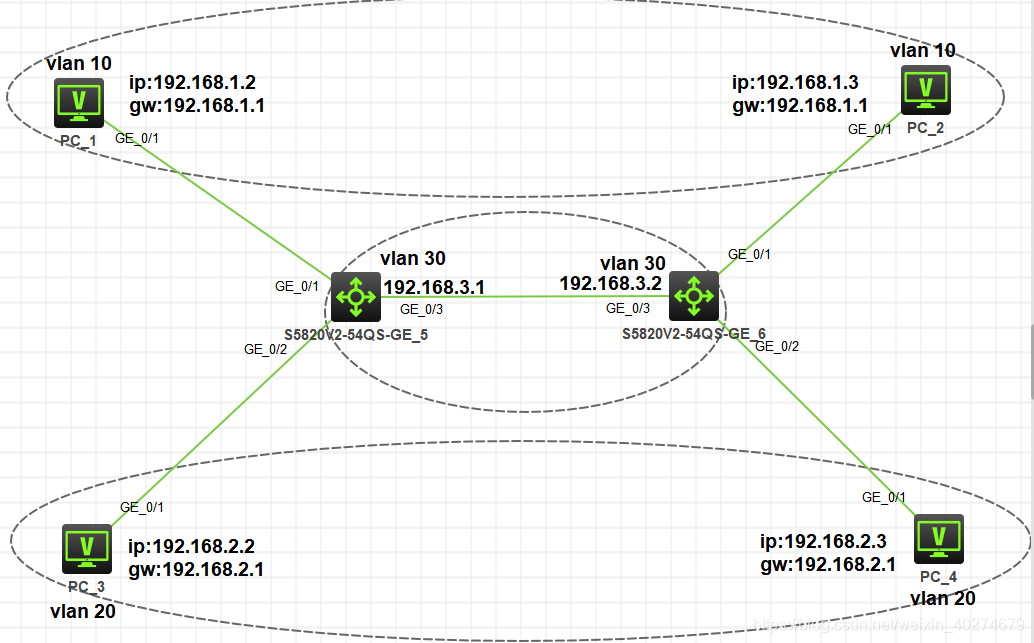

使用两台交换机，令不同vlan间的主机可以通信。拓扑图如下：

IP地址配置

主机名IP地址网络掩码网关
PC_1192.168,1.2255.255.255.0192.168.1.1
PC_2192.168,1.3255.255.255.0192.168.1.1
PC_3192.168.2.2255.255.255.0192.168.2.1
PC_4192.168,2.3255.255.255.0192.168.2.1

交换机配置

左侧的交换机配置

<H3C>system-view
[H3C]vlan 10
[H3C-vlan10]interface vlan 10
[H3C-Vlan-interface10]ip address 192.168.1.1 24
[H3C-Vlan-interface10]vlan 20
[H3C-vlan20]interface vlan 20
[H3C-Vlan-interface20]ip address 192.168.2.1 24
[H3C-Vlan-interface20]vlan 30
[H3C-vlan30]interface vlan 30
[H3C-Vlan-interface30]ip address 192.168.3.1 24
[H3C-Vlan-interface30]interface GigabitEthernet1/0/1
[H3C-GigabitEthernet1/0/1]port link-type access
[H3C-GigabitEthernet1/0/1]interface GigabitEthernet1/0/2
[H3C-GigabitEthernet1/0/2]port link-type access
[H3C-GigabitEthernet1/0/2]interface GigabitEthernet1/0/3
[H3C-GigabitEthernet1/0/3]port link-type trunk
[H3C-GigabitEthernet1/0/3]port trunk permit vlan all
[H3C-GigabitEthernet1/0/3]vlan 10
[H3C-vlan10]port GigabitEthernet1/0/1
[H3C-vlan10]vlan 20
[H3C-vlan20]port GigabitEthernet1/0/2

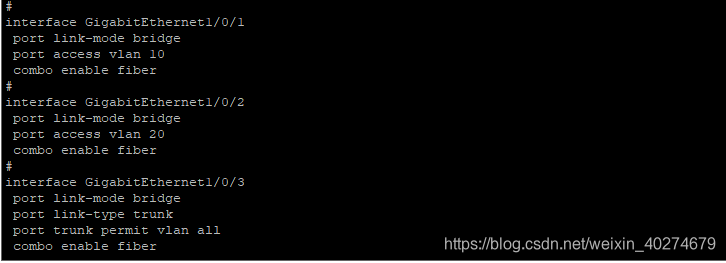

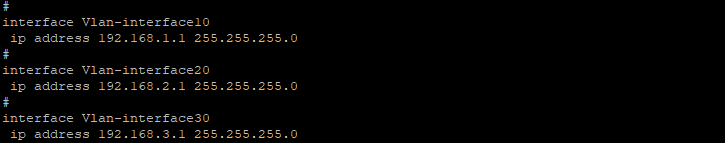

查看左侧的交换机配置

[H3C]display current-configuration
[H3C]display current-configuration interface



右侧的交换机配置

<H3C>system-view
[H3C]vlan 10
[H3C-vlan10]interface vlan 10
[H3C-Vlan-interface10]ip address 192.168.1.1 24
[H3C-Vlan-interface10]vlan 20
[H3C-vlan20]interface vlan 20
[H3C-Vlan-interface20]ip address 192.168.2.1 24
[H3C-Vlan-interface20]vlan 30
[H3C-vlan30]interface vlan 30
[H3C-Vlan-interface30]ip address 192.168.3.2 24
[H3C-Vlan-interface30]interface GigabitEthernet1/0/1
[H3C-GigabitEthernet1/0/1]port link-type access
[H3C-GigabitEthernet1/0/1]interface GigabitEthernet1/0/2
[H3C-GigabitEthernet1/0/2]port link-type access
[H3C-GigabitEthernet1/0/2]interface GigabitEthernet1/0/3
[H3C-GigabitEthernet1/0/3]port link-type trunk
[H3C-GigabitEthernet1/0/3]port trunk permit vlan all
[H3C-GigabitEthernet1/0/3]vlan 10
[H3C-vlan10]port GigabitEthernet1/0/1
[H3C-vlan10]vlan 20
[H3C-vlan20]port GigabitEthernet1/0/2

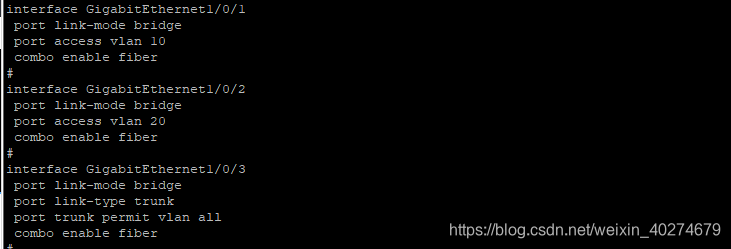

查看右侧的交换机配置

[H3C]display current-configuration
[H3C]display current-configuration interface

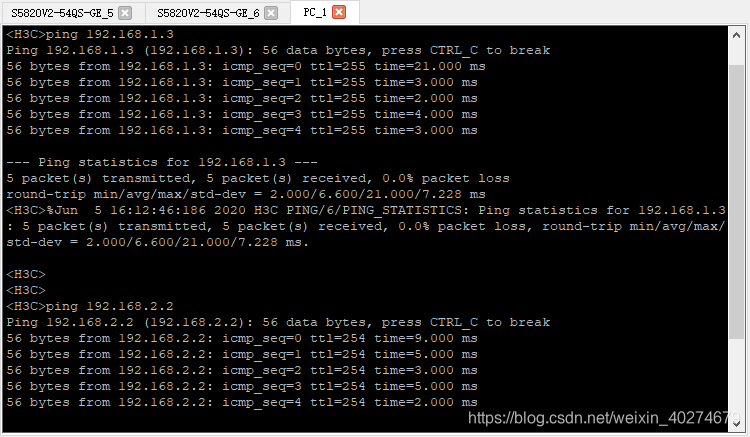

结论：在不同vlan下的pc可以相互ping通。



实验四：不同VLAN的配置

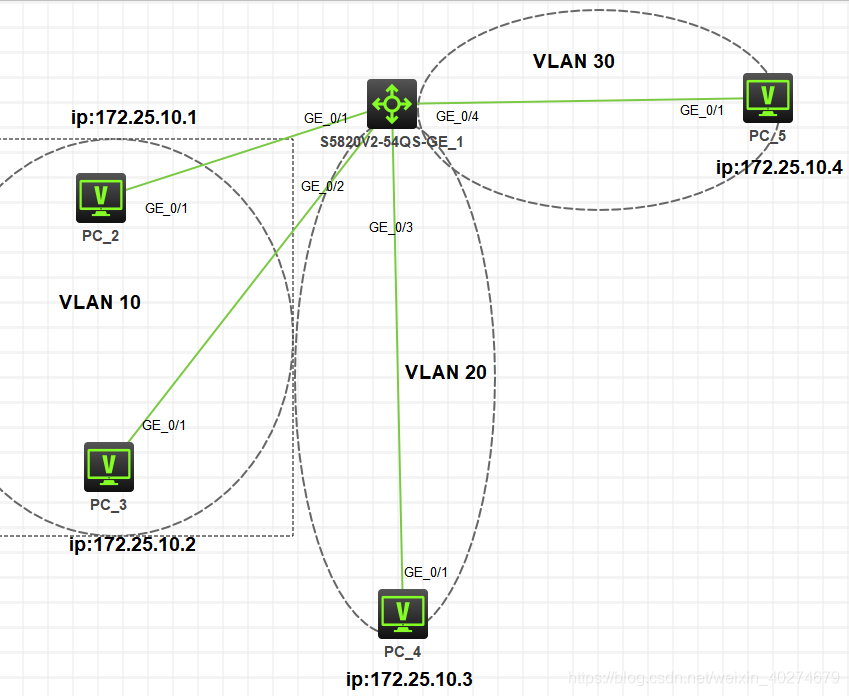

如下图所示，有4台PC机，ip分别为：172.25.10.1、172.25.10.2、172.25.10.3、172.25.10.4 他们的子网掩码都是255.255.255.0

IP地址配置

主机名IP地址网络掩码
PC_2172.25.10.3255.255.255.0
PC_3172.25.10.4255.255.255.0
PC_4172.25.10.5255.255.255.0
PC_5172.25.10.6255.255.255.0

他们处在同一网段，同一vlan。他们之间是可以相互通信的。

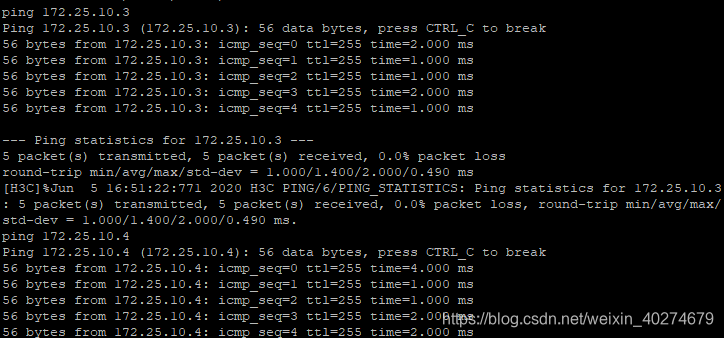

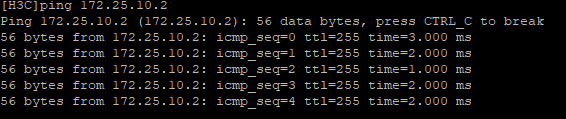

首先，我们用PC_2去ping其他三台PC机，发现是可以ping通的。

交换机配置

<H3C>system-view
[H3C]vlan 10
[H3C-vlan10]quit
[H3C]vlan 20
[H3C-vlan20]quit
[H3C]vlan 30
[H3C-vlan30]quit
[H3C]interface GigabitEthernet1/0/1
[H3C-GigabitEthernet1/0/1]port link-type access
[H3C-GigabitEthernet1/0/1]interface GigabitEthernet1/0/2
[H3C-GigabitEthernet1/0/2]port link-type access
[H3C-GigabitEthernet1/0/2]interface GigabitEthernet1/0/3
[H3C-GigabitEthernet1/0/3]port link-type access
[H3C-GigabitEthernet1/0/3]interface GigabitEthernet1/0/4
[H3C-GigabitEthernet1/0/4]port link-type access

查看交换机的配置

[H3C]display current-configuration
[H3C]display current-configuration interface

之后的PC_1对同vlan的主机可以ping通，不同vlan的主机就无法ping通。
