0. 概述

今天 2024/06/12 开始学习下江协科技STM32课程，安装 Keil5-MDK 用于STM32 ARM 单片机编写和编译。

术语：

1. 下载Keil5-MDK

下载链接：

参考如下博文里的链接：

STM32之Keil5 MDK的安装与下载_keil5下载程序到单片机stm32-CSDN博客

2. 解压安装Keil5-MDK

解压安装Keil5-MDK，点击下一步将Keil5-MDK安装，之前在学习江协科技51单片机课程的时候已经按照51单片机的教程安装过了Keil5-C51，这一次安装 ARM Keil5-MDK的时候将 Keil5-MDK 安装的之前的Keil5目录里，这样Keil5-C51和Keil5-MDK 就可以两者一起共存了。

安装Keil5-MDK成功之后会弹出窗口，让选择安装设备扩展包，这里可以先关闭这个窗口，后面会将怎样通过静态的方式和动态的方式来安装设备扩展包。

🌳Keil5-MDK安装之后，因为之前已经安装过Keil5-C51，安装Keil5-MDK之后桌面上并不会多一个图标，而还是之前的Keil-5图标，这个Keil-5快捷方式图标打开之后就是同时支持Keil5-C51和Keil5-MDK的。

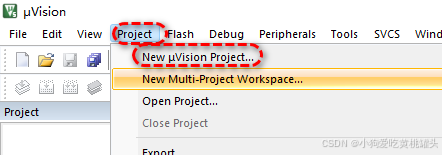

鼠标双击打开Keil5软件，新建一个工程"project"。

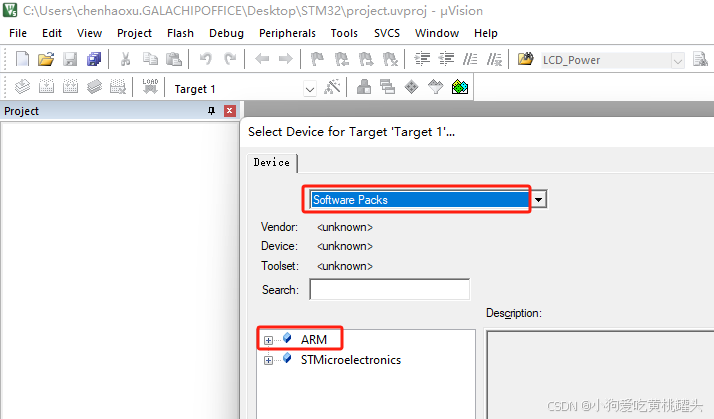

新建"project"工程之后需要选择设备型号，默认没有安装设备支持扩展包的话就之后 "ARM" 设备型号可以选择，没有本教程学习所使用的 STM32F102C8 设备型号，所以需要再 Keil5-MDK 中安装设备扩展包 Packet。

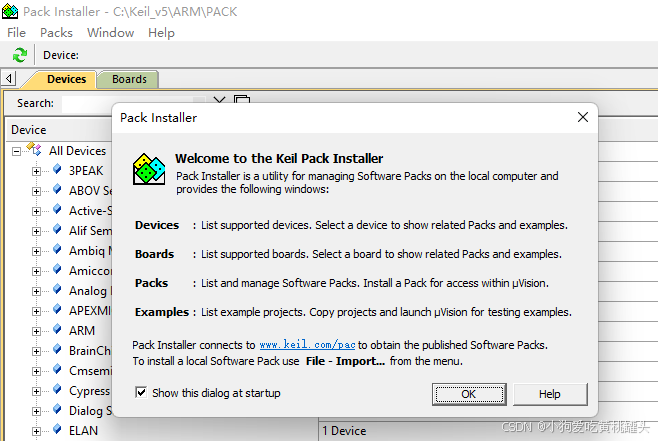

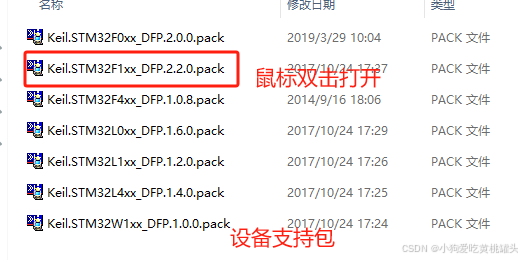

在江协科技提供的下载链接里，已经预先准备好了一些设备扩展包，可通过鼠标双击的方式打开这些扩展包，然后就自动跳转到Keil5-MDK扩展包安装程序，将扩展包安装到Keil5的安装目录里，然后点击"Next"完成安装。

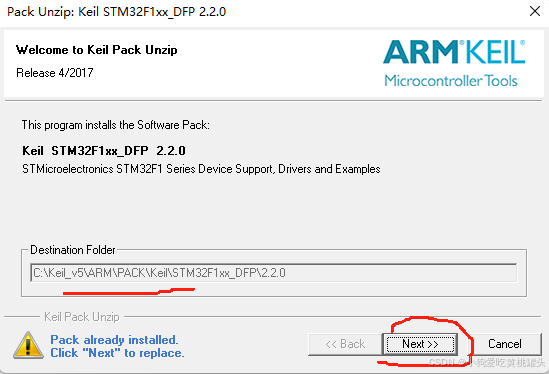

自动跳转到设备型号支持包安装界面，将扩展包安装到Keil5的安装目录里，然后点击"Next"完成安装。

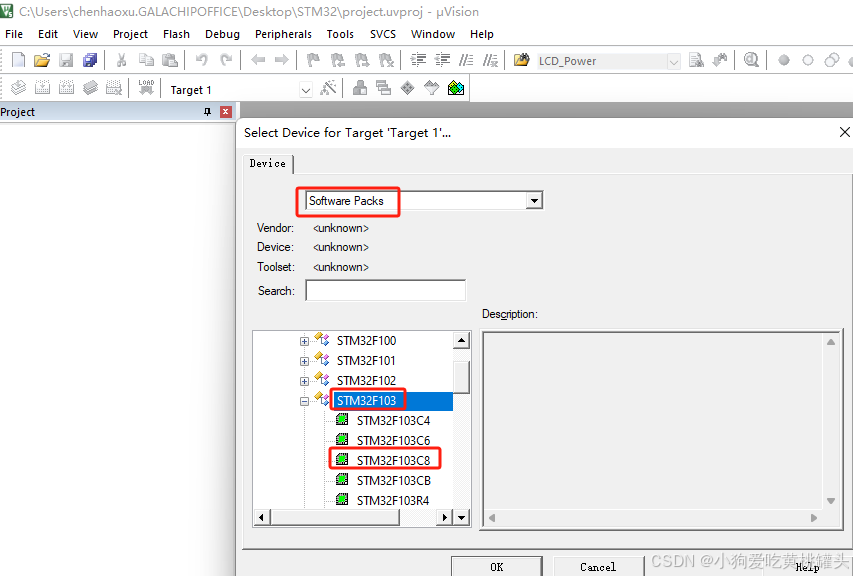

扩展包安装完成之后，Keil5-MDK软件界面会自动刷新，此时再新建项目工程"project"时选择设备型号的时候就可以找到 STM32F103C8 这个设备了。

2.1 继续使用Keil5-C51开发51单片机设备

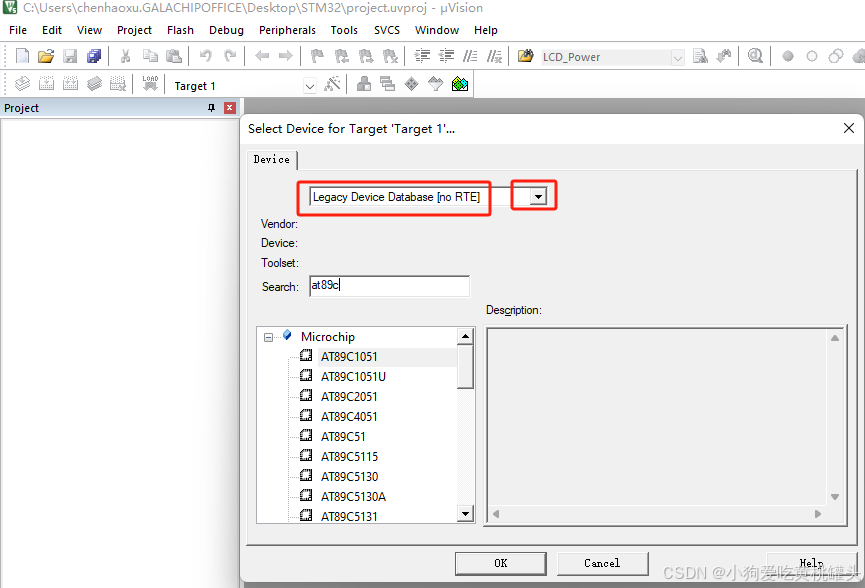

如果想继续使用Keil5-C51开发51单片机设备，需要此时再新建项目工程"project"时选择设备型号的时，先在设备"device"里下拉框里选择"Leagy Device Database"，然后就可以选择到 AT89C52 设备型号进行 STC89C52RC 型号的51单片机开发了。

2.2 安装Keil5-MDK注册码

Keil5-MDK是一个商业软件使用是需要付费的，默认安装的Keil5-MDK是一个评估版本它的功能受到了很多的限制，当我们在学习开发的时候使用注册机来破解Keil5-MDK也是可以的，但是当将Keil5-MDK用于商业目的开发的时候就需要考虑到版权问题了。

运行注册机生成注册码来注册破解Keil5-MDK，在江协科技提供的下载资料里已经带了注册机的软件。

😎注意：

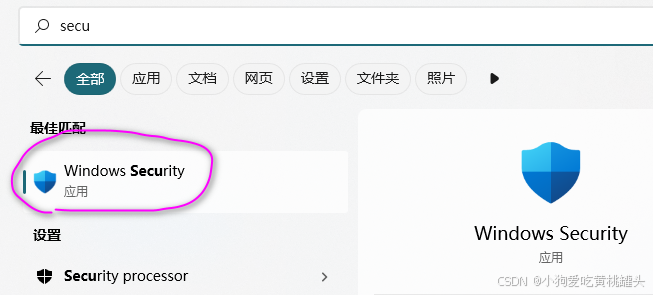

在解压注册机的时候，Windows11操作系统自带的安全防护软件"windows defener"会将解压出来的注册机.exe 识别为恶意软件而自动给删除掉。

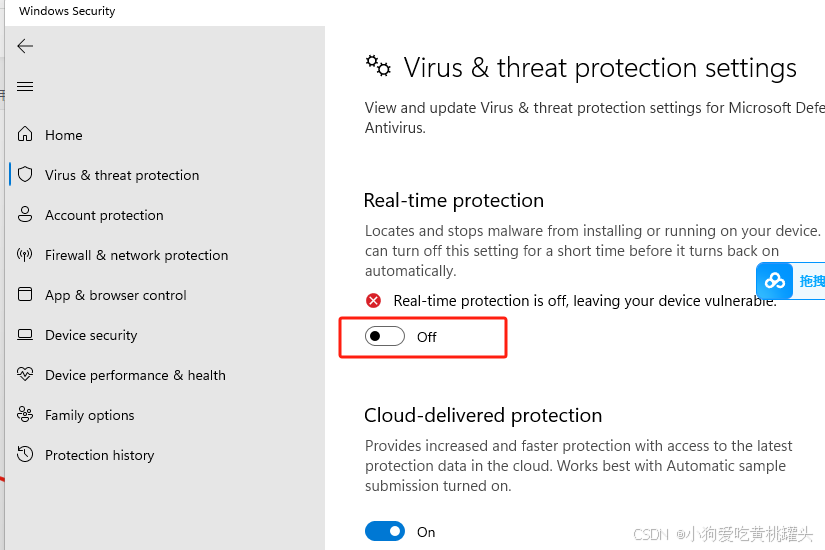

所以在Windows11上运行注册机的时候需要先关闭掉 "windows defener"系统自带的安全软件。

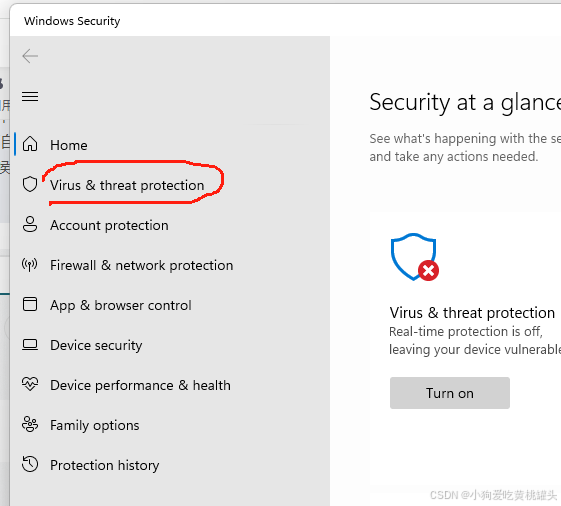

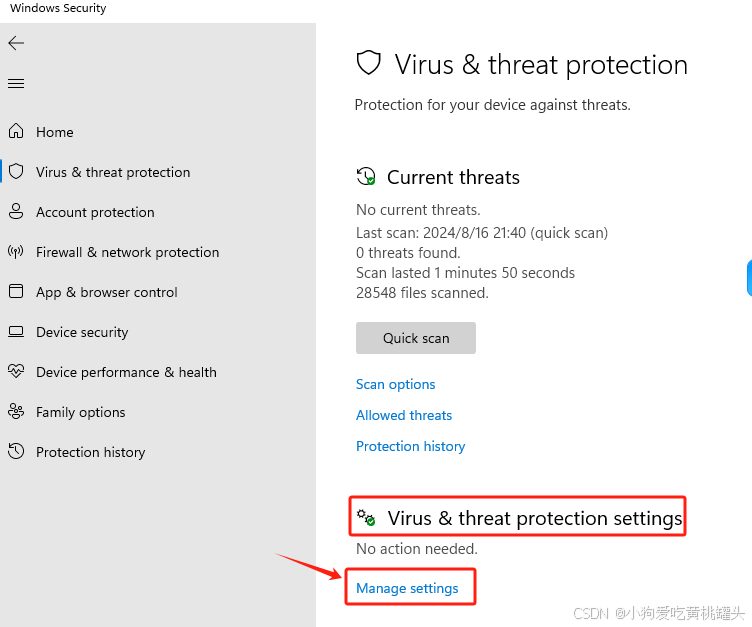

关闭掉 "windows defener"系统自带的安全软件。

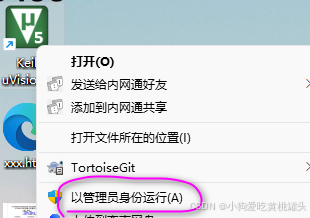

“以管理员省份运行”Kile5软件，否则后续填写注册码的时候会提示权限不足。

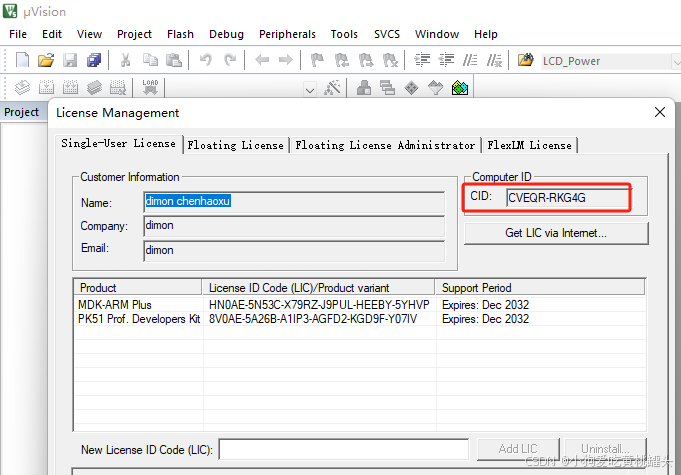

然后再Keil5软件界面里，选择“文件”-> "Licence管理"，复制Keil5软件的 "CID"号，这个CID后之后会填写到注册机中用于生成注册码。

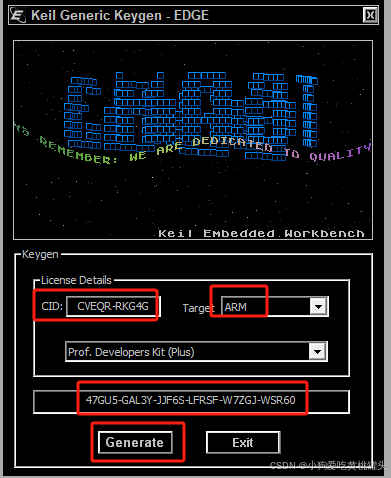

然后运行注册机，需要注册的是 Keil5-MDK 所以，这里在注册机里选择"ARM"，然后将复制的CID号粘贴到注册机里，然后点击"Generate Key"生成注册码。

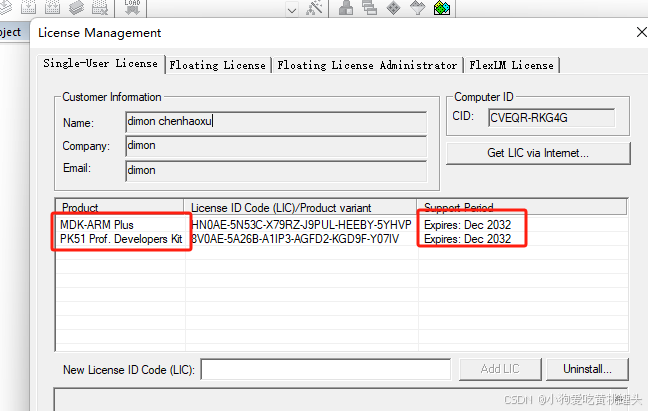

然后将注册机生成的注册码复制粘贴到 Keil5 "Licence管理"界面里，点击"Add"之后就可以注册 Keil5-MDK使用全部的功能了，注册成功之后可以看到授权日期到2032年就表示注册成功了。

3. Keil5-MDK安装并注册完成

至此Keil5-MDK安装并注册完成，就准备好了STM32开发学习所使用的Keil5-MDK开发环境，并且安装了 STM32F1XX 系列的设备支持packet包了。

4. 安装ST-Link驱动

安装ST-Link驱动，首先将STM32 开发套件中的 ST-Link 查到电脑PC的USB口上，然后打开电脑的设备管理器，查看查到USB口的ST-Link设备。

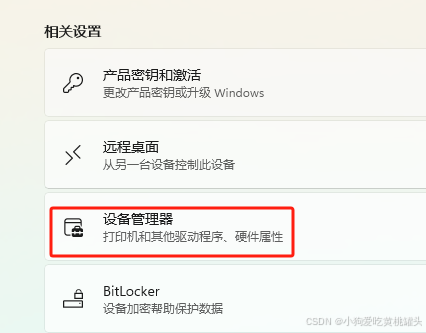

鼠标在“我的电脑”上右键，选择“属性”，进入系统属性界面，然后选择“设备管理器”，进入到设备管理器界面

进入到设备管理器界面

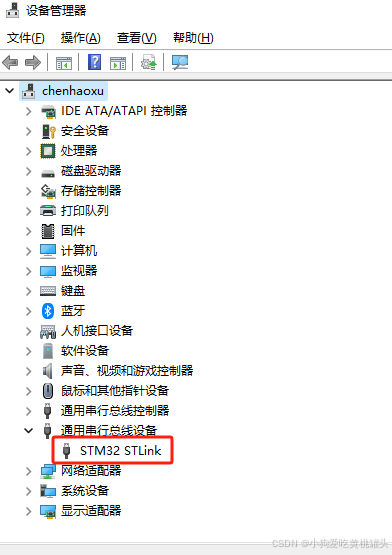

如果还没有安装 ST-Link 驱动程序，将会在系统设备管理器里显示一个‘其它设备 st-link’，需要装 ST-Link 驱动程序后才能正常使用。

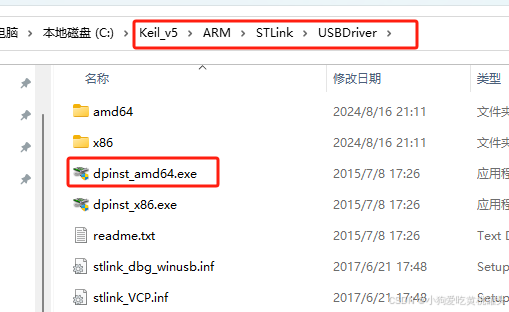

在Keil5-MDK的安装目录里已经自带了 ST-Link的USB驱动程序，打开Keil5的安装目录，进入到 "ARM/STLink/USBDriver"目录里，'dpinst_amd64.exe'就是64位Windows操作系统的st-link USB驱动程序了，双击执行st-link 驱动装程序之后，ST-Llink就可以正常使用了。
