PC-DMIS 2019 3-2-1法手动建立零件坐标系的步骤

##1. 坐标系的定义

（1）建立坐标系的必要性　有了精密的三坐标测量机和测头系统，如果想最终得到正确的检测报告，就必须掌握怎样建立一个正确的零件坐标系。

（2）建立零件坐标系的目的

1）满足检测工艺的要求。

2）满足同类批量零件的测量。

3）满足装配、加工和设计中基准的建立。

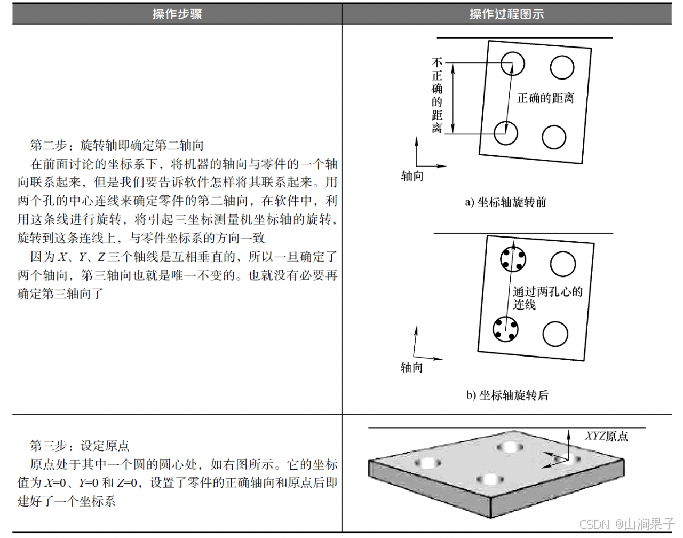

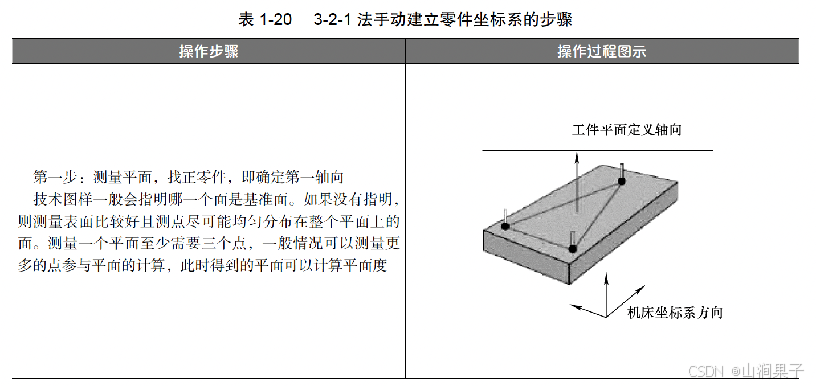

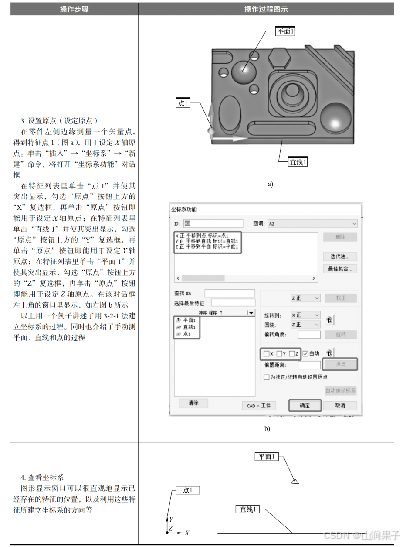

2.3-2-1法手动建立零件坐标系的步骤

登录后复制

平面1        =特征/平面，直角坐标,三角形
            理论值/<25.925,58.66,0>,<0,0,1>
            实际值/<25.925,58.66,0>,<0,0,1>
            测定/平面,3
              触测/基本,常规,<4.598,122.465,0>,<0,0,1>,<4.598,122.465,0>,使用理论值=是
              触测/基本,常规,<3.473,4.699,0>,<0,0,1>,<3.473,4.699,0>,使用理论值=是
              触测/基本,常规,<69.704,48.817,0>,<0,0,1>,<69.704,48.817,0>,使用理论值=是
            终止测量/

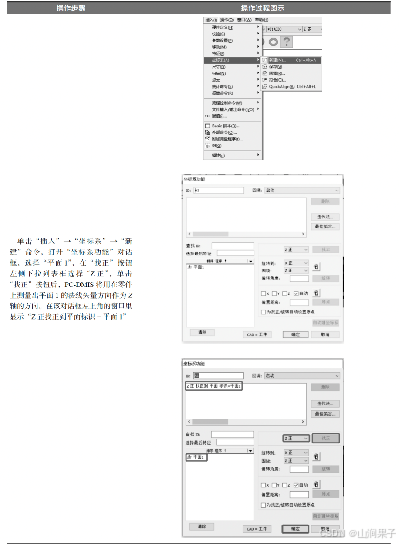

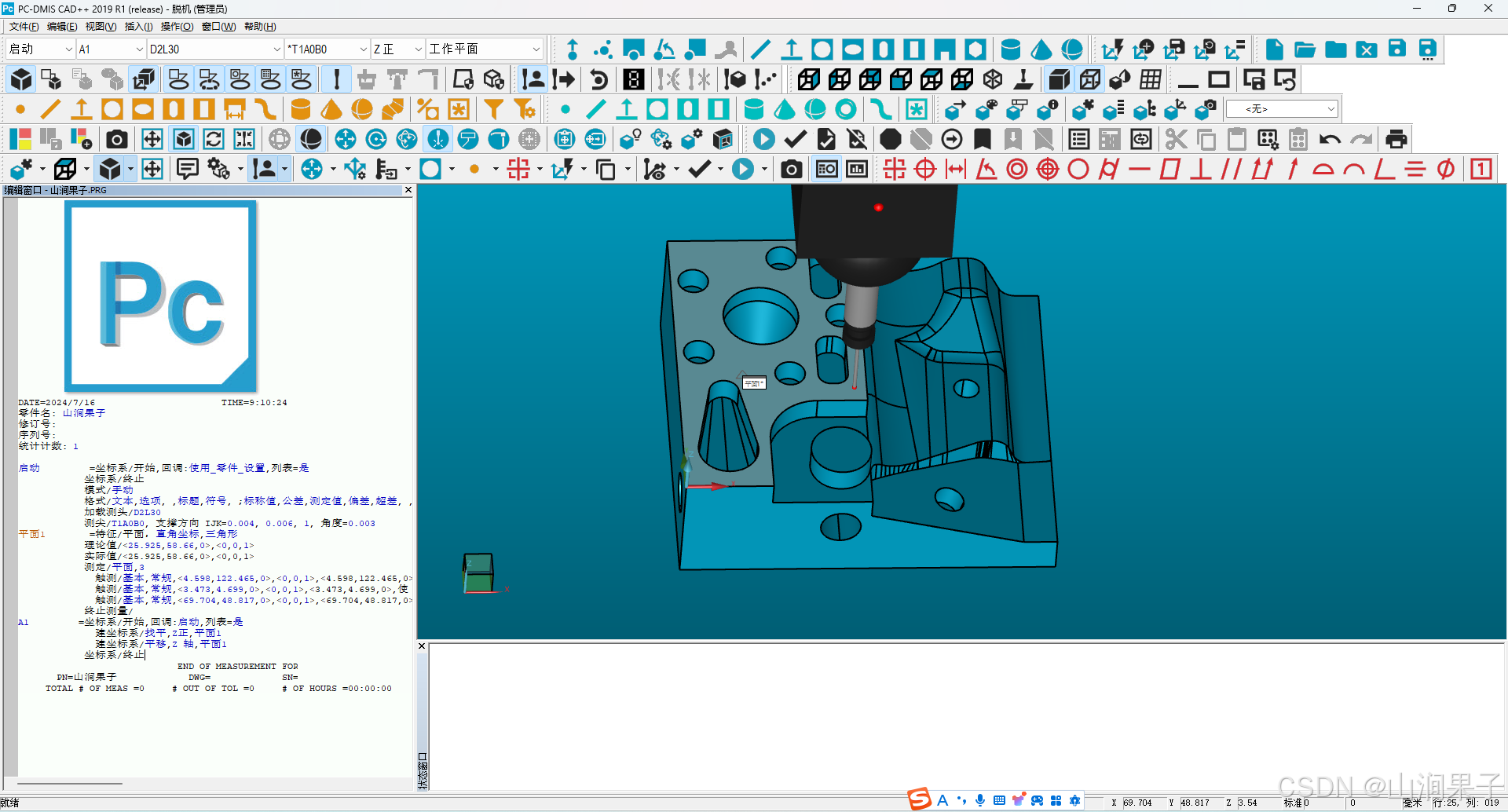

A1         =坐标系/开始,回调:启动,列表=是
              建坐标系/找平,Z正,平面1
              建坐标系/平移,Z 轴,平面1
            坐标系/终止

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.

登录后复制

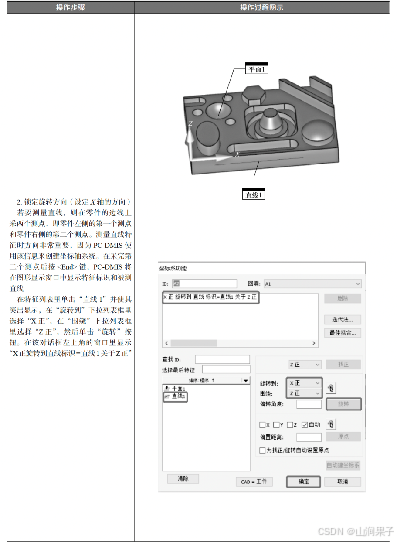

直线1        =特征/直线，直角坐标,非定界
            理论值/<0,6.578,-4.849>,<0,1,0>
            实际值/<0,6.578,-4.849>,<0,1,0>
            测定/直线,2,Z 正
              触测/基本,常规,<0,6.578,-3.495>,<-1,0,0>,<0,6.578,-3.495>,使用理论值=是
              触测/基本,常规,<0,123.892,-6.203>,<-1,0,0>,<0,123.892,-6.203>,使用理论值=是
            终止测量/

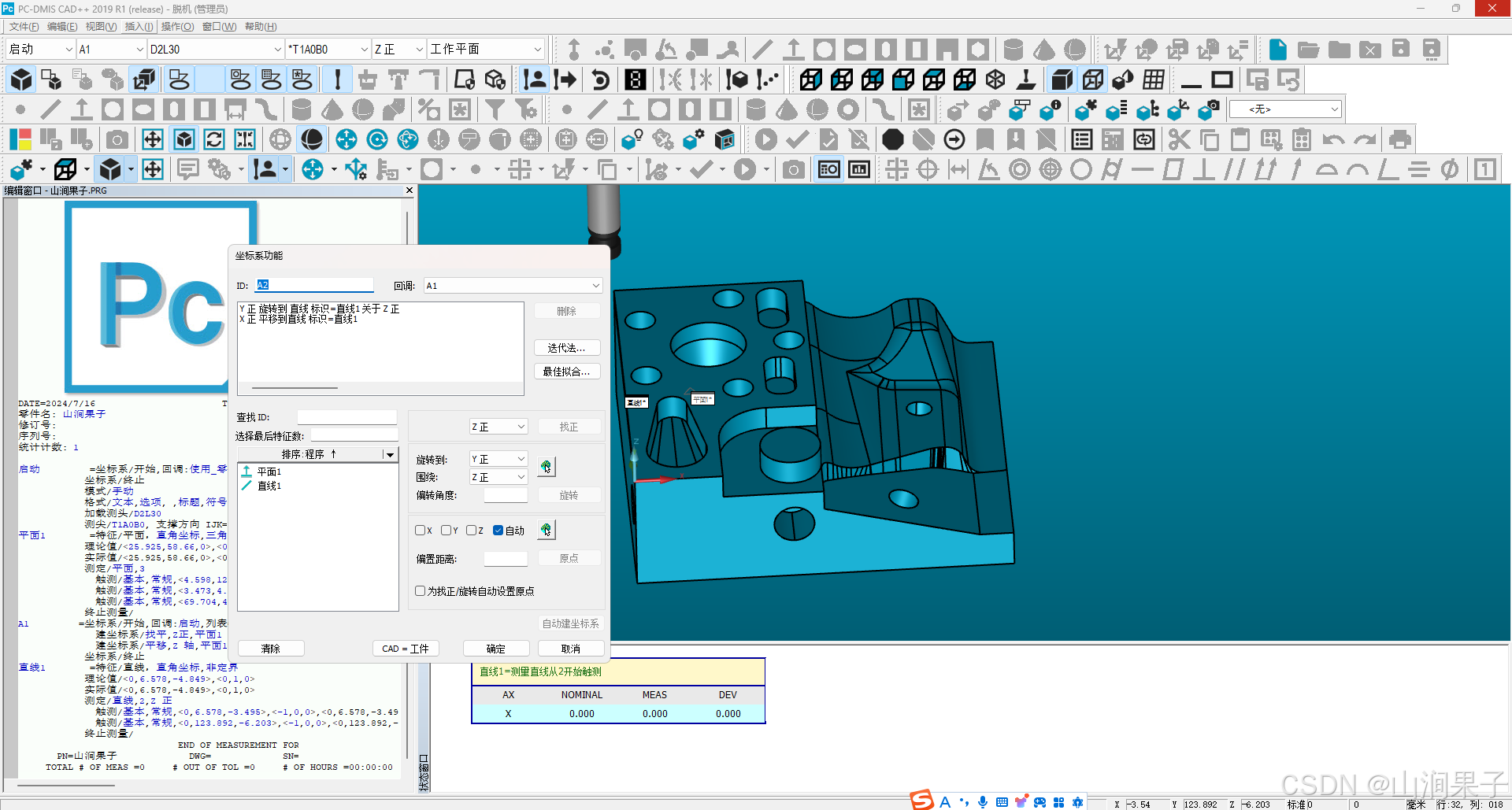

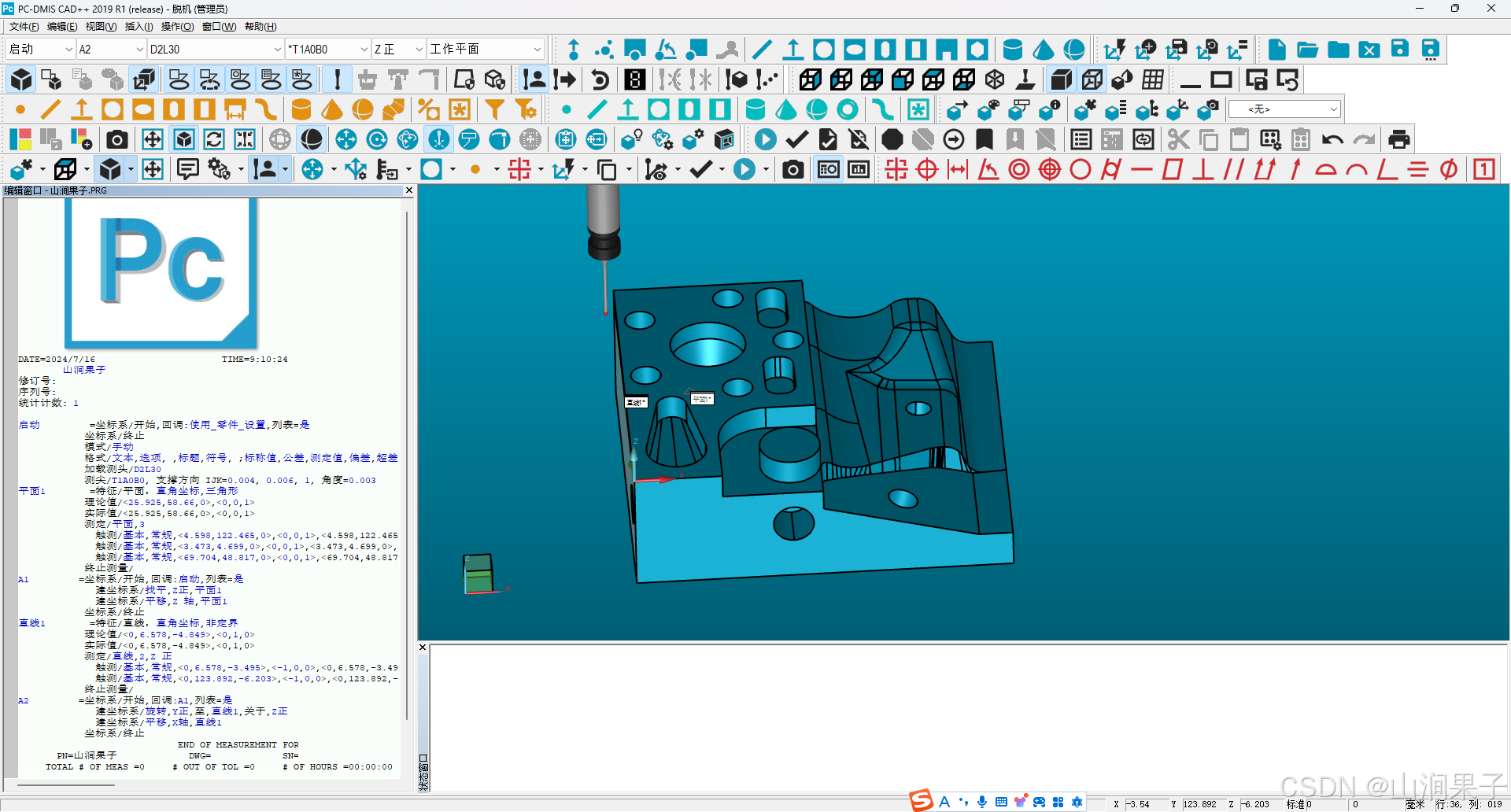

A2         =坐标系/开始,回调:A1,列表=是
              建坐标系/旋转,Y正,至,直线1,关于,Z正
              建坐标系/平移,X轴,直线1
            坐标系/终止

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.

登录后复制

点1         =特征/点，直角坐标
            理论值/<4.536,0,-5.642>,<0,-1,0>
            实际值/<4.536,0,-5.642>,<0,-1,0>
            测定/点,1,工作平面
              触测/基本,常规,<4.536,0,-5.642>,<0,-1,0>,<4.536,0,-5.642>,使用理论值=是
            终止测量/

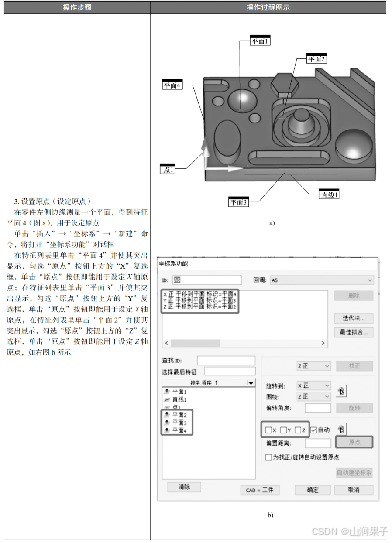

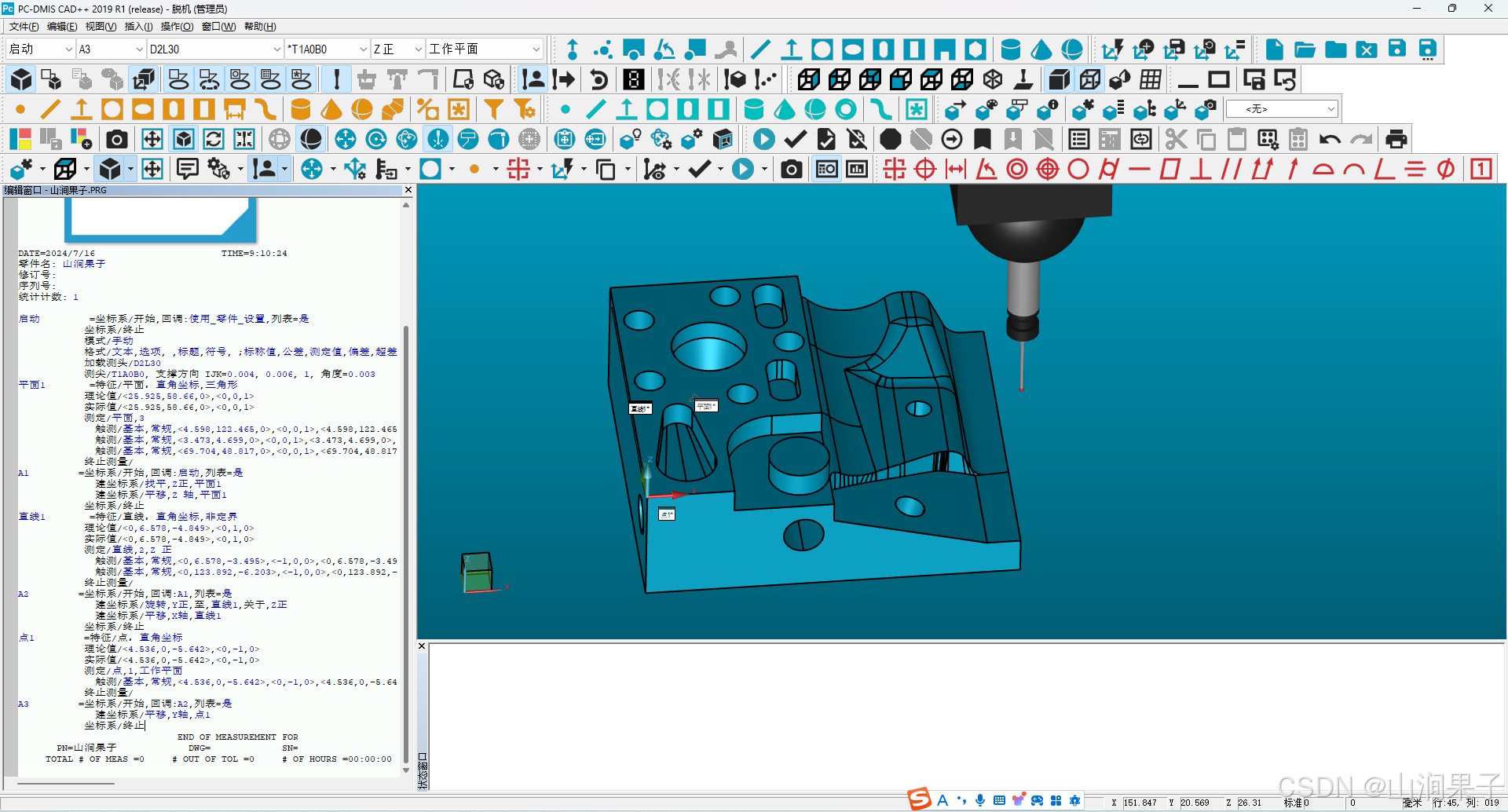

A3         =坐标系/开始,回调:A2,列表=是
              建坐标系/平移,Y轴,点1
            坐标系/终止

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.

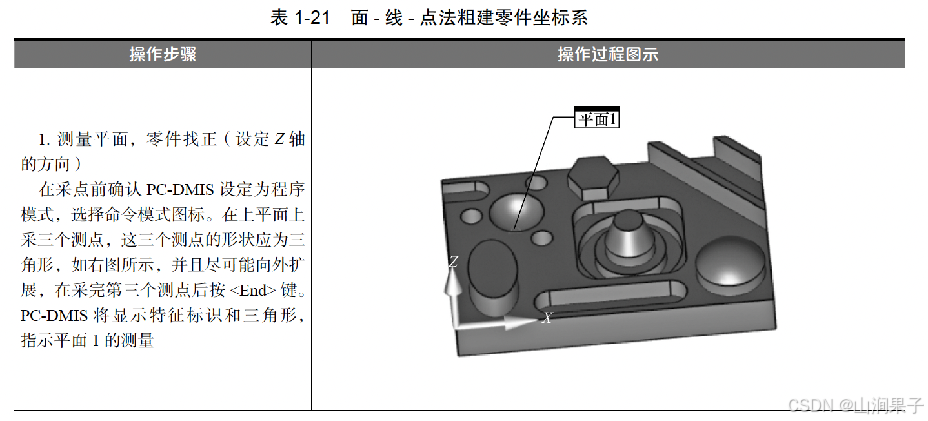

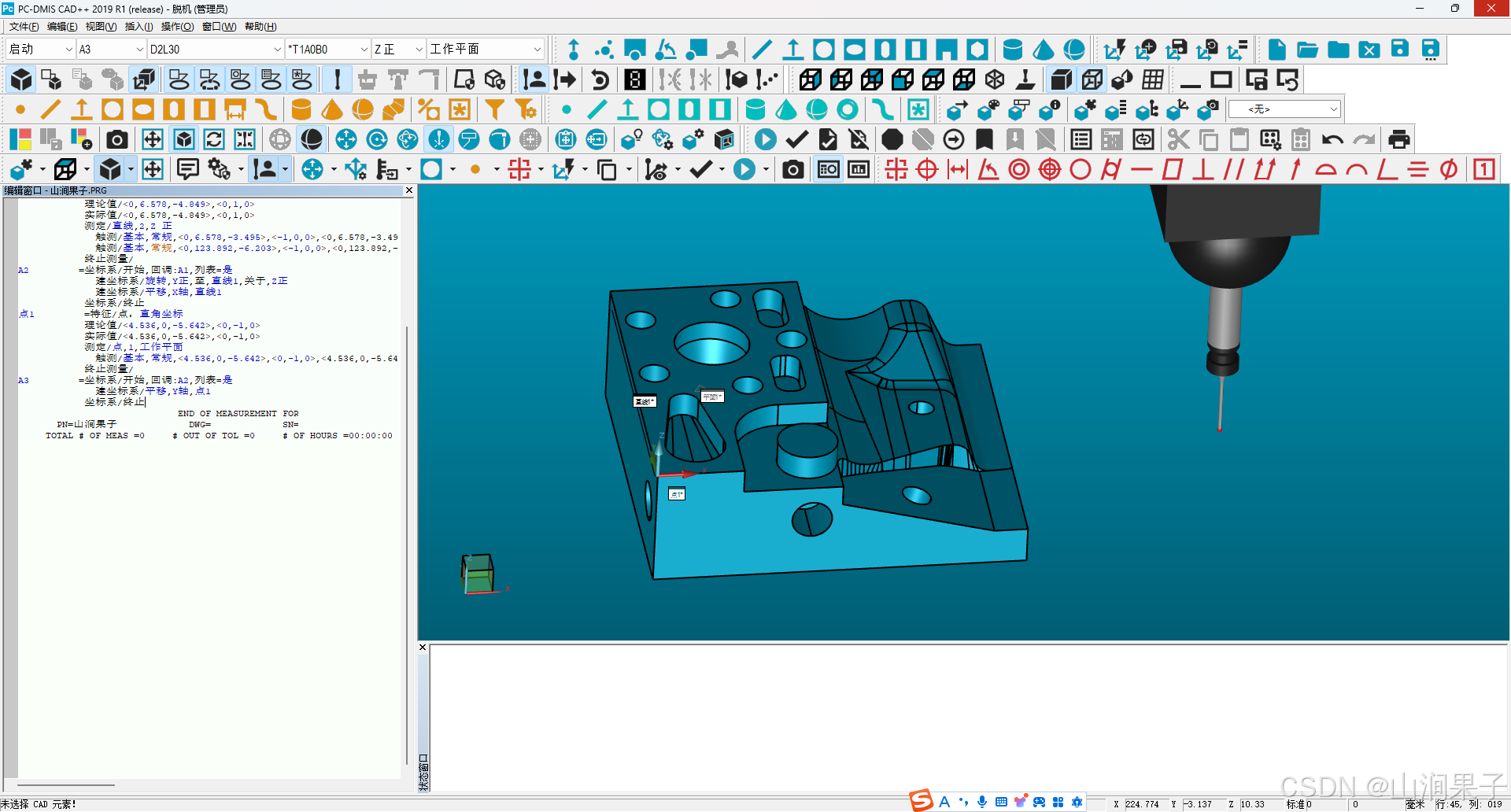

3.用3-2-1 法中的面- 线- 点法粗建零件坐标系

登录后复制

零件名: 山涧果子
修订号:
序列号:
统计计数: 1

启动         =坐标系/开始,回调:使用_零件_设置,列表=是
            坐标系/终止
            模式/手动
            格式/文本,选项, ,标题,符号, ;标称值,公差,测定值,偏差,超差, ,
            加载测头/D2L30
            测尖/T1A0B0, 支撑方向 IJK=0.004, 0.006, 1, 角度=0.003
平面1        =特征/平面，直角坐标,三角形
            理论值/<25.925,58.66,0>,<0,0,1>
            实际值/<25.925,58.66,0>,<0,0,1>
            测定/平面,3
              触测/基本,常规,<4.598,122.465,0>,<0,0,1>,<4.598,122.465,0>,使用理论值=是
              触测/基本,常规,<3.473,4.699,0>,<0,0,1>,<3.473,4.699,0>,使用理论值=是
              触测/基本,常规,<69.704,48.817,0>,<0,0,1>,<69.704,48.817,0>,使用理论值=是
            终止测量/
A1         =坐标系/开始,回调:启动,列表=是
              建坐标系/找平,Z正,平面1
              建坐标系/平移,Z 轴,平面1
            坐标系/终止
直线1        =特征/直线，直角坐标,非定界
            理论值/<0,6.578,-4.849>,<0,1,0>
            实际值/<0,6.578,-4.849>,<0,1,0>
            测定/直线,2,Z 正
              触测/基本,常规,<0,6.578,-3.495>,<-1,0,0>,<0,6.578,-3.495>,使用理论值=是
              触测/基本,常规,<0,123.892,-6.203>,<-1,0,0>,<0,123.892,-6.203>,使用理论值=是
            终止测量/
A2         =坐标系/开始,回调:A1,列表=是
              建坐标系/旋转,Y正,至,直线1,关于,Z正
              建坐标系/平移,X轴,直线1
            坐标系/终止
点1         =特征/点，直角坐标
            理论值/<4.536,0,-5.642>,<0,-1,0>
            实际值/<4.536,0,-5.642>,<0,-1,0>
            测定/点,1,工作平面
              触测/基本,常规,<4.536,0,-5.642>,<0,-1,0>,<4.536,0,-5.642>,使用理论值=是
            终止测量/
A3         =坐标系/开始,回调:A2,列表=是
              建坐标系/平移,Y轴,点1
            坐标系/终止

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.
• 23.
• 24.
• 25.
• 26.
• 27.
• 28.
• 29.
• 30.
• 31.
• 32.
• 33.
• 34.
• 35.
• 36.
• 37.
• 38.
• 39.
• 40.
• 41.
• 42.
• 43.

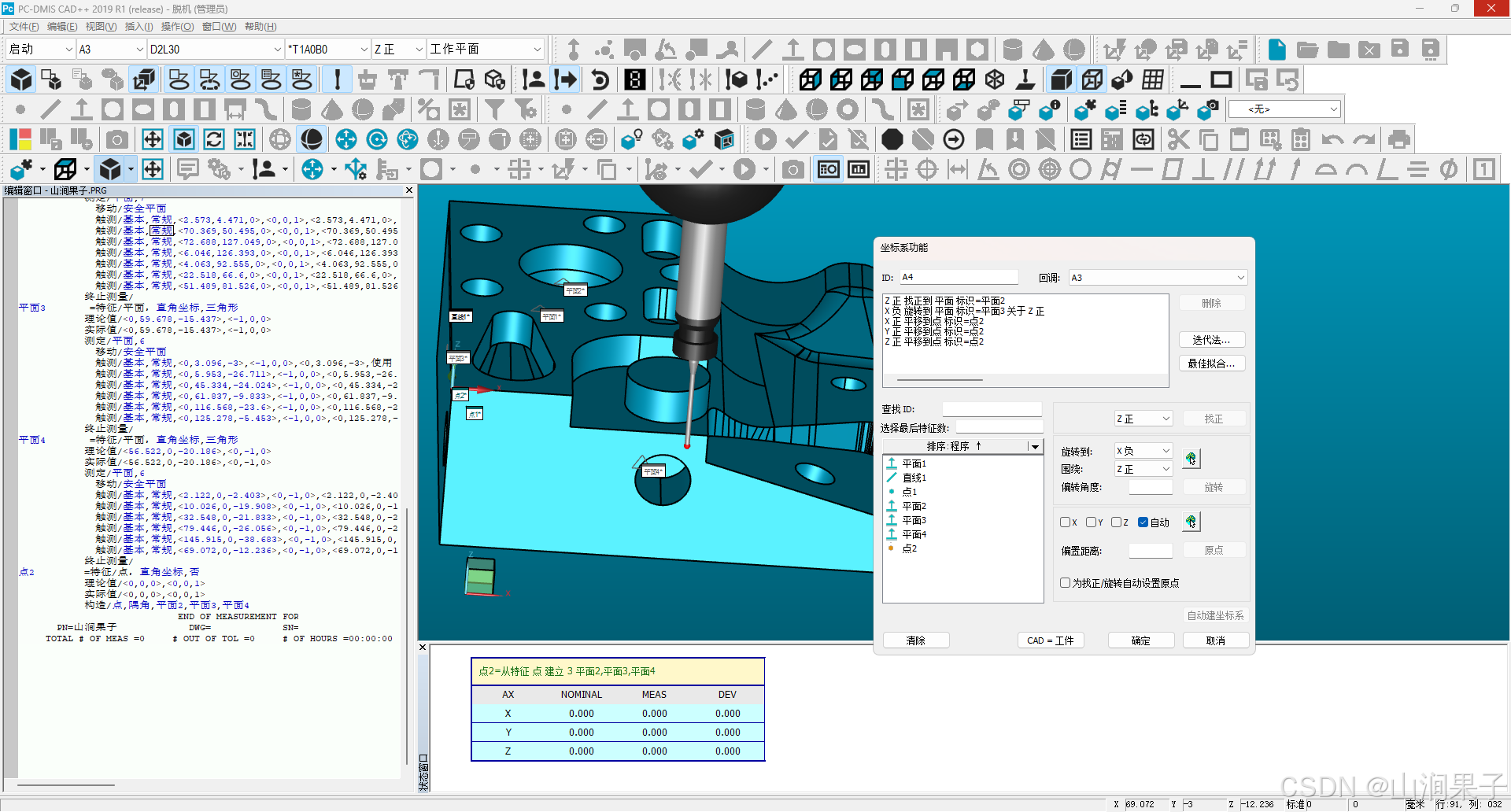

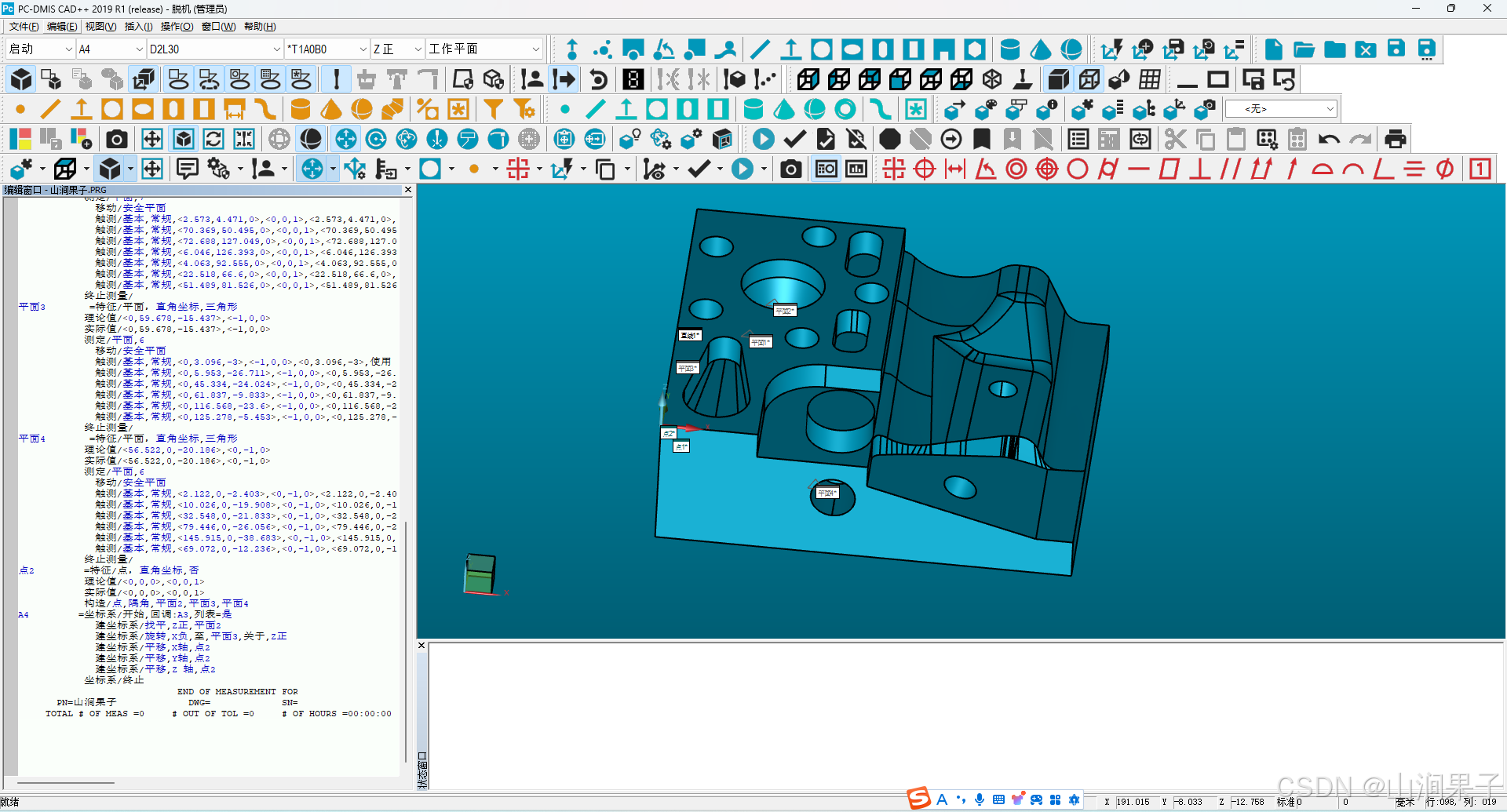

4.用3-2-1 法中的面- 面- 面法精建零件坐标系

登录后复制

模式/自动
            移动速度/ 100
            逼近距离/2
            回退距离/2
            安全平面/Z正,30,Z正,0,开
平面2        =特征/平面，直角坐标,三角形
            理论值/<32.821,78.441,0>,<0,0,1>
            实际值/<32.821,78.441,0>,<0,0,1>
            测定/平面,7
              移动/安全平面
              触测/基本,常规,<2.573,4.471,0>,<0,0,1>,<2.573,4.471,0>,使用理论值=是
              触测/基本,常规,<70.369,50.495,0>,<0,0,1>,<70.369,50.495,0>,使用理论值=是
              触测/基本,常规,<72.688,127.049,0>,<0,0,1>,<72.688,127.049,0>,使用理论值=是
              触测/基本,常规,<6.046,126.393,0>,<0,0,1>,<6.046,126.393,0>,使用理论值=是
              触测/基本,常规,<4.063,92.555,0>,<0,0,1>,<4.063,92.555,0>,使用理论值=是
              触测/基本,常规,<22.518,66.6,0>,<0,0,1>,<22.518,66.6,0>,使用理论值=是
              触测/基本,常规,<51.489,81.526,0>,<0,0,1>,<51.489,81.526,0>,使用理论值=是
            终止测量/

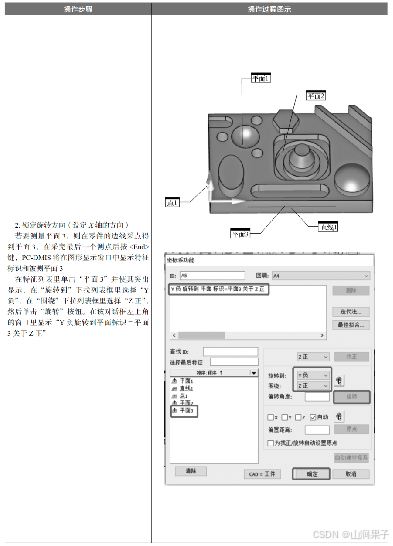

平面3        =特征/平面，直角坐标,三角形
            理论值/<0,59.678,-15.437>,<-1,0,0>
            实际值/<0,59.678,-15.437>,<-1,0,0>
            测定/平面,6
              移动/安全平面
              触测/基本,常规,<0,3.096,-3>,<-1,0,0>,<0,3.096,-3>,使用理论值=是
              触测/基本,常规,<0,5.953,-26.711>,<-1,0,0>,<0,5.953,-26.711>,使用理论值=是
              触测/基本,常规,<0,45.334,-24.024>,<-1,0,0>,<0,45.334,-24.024>,使用理论值=是
              触测/基本,常规,<0,61.837,-9.833>,<-1,0,0>,<0,61.837,-9.833>,使用理论值=是
              触测/基本,常规,<0,116.568,-23.6>,<-1,0,0>,<0,116.568,-23.6>,使用理论值=是
              触测/基本,常规,<0,125.278,-5.453>,<-1,0,0>,<0,125.278,-5.453>,使用理论值=是
            终止测量/
平面4        =特征/平面，直角坐标,三角形
            理论值/<56.522,0,-20.186>,<0,-1,0>
            实际值/<56.522,0,-20.186>,<0,-1,0>
            测定/平面,6
              移动/安全平面
              触测/基本,常规,<2.122,0,-2.403>,<0,-1,0>,<2.122,0,-2.403>,使用理论值=是
              触测/基本,常规,<10.026,0,-19.908>,<0,-1,0>,<10.026,0,-19.908>,使用理论值=是
              触测/基本,常规,<32.548,0,-21.833>,<0,-1,0>,<32.548,0,-21.833>,使用理论值=是
              触测/基本,常规,<79.446,0,-26.056>,<0,-1,0>,<79.446,0,-26.056>,使用理论值=是
              触测/基本,常规,<145.915,0,-38.683>,<0,-1,0>,<145.915,0,-38.683>,使用理论值=是
              触测/基本,常规,<69.072,0,-12.236>,<0,-1,0>,<69.072,0,-12.236>,使用理论值=是
            终止测量/
点2         =特征/点，直角坐标,否
            理论值/<0,0,0>,<0,0,1>
            实际值/<0,0,0>,<0,0,1>
            构造/点,隅角,平面2,平面3,平面4

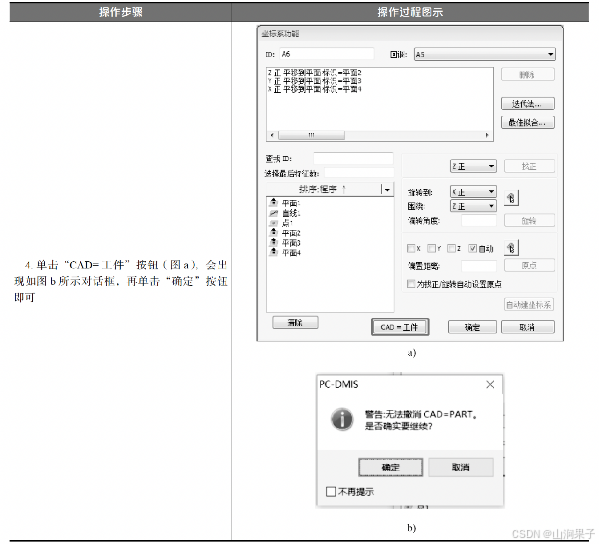

A4         =坐标系/开始,回调:A3,列表=是
              建坐标系/找平,Z正,平面2
              建坐标系/旋转,X负,至,平面3,关于,Z正
              建坐标系/平移,X轴,点2
              建坐标系/平移,Y轴,点2
              建坐标系/平移,Z 轴,点2
            坐标系/终止

• 1.
• 2.
• 3.
• 4.
• 5.
• 6.
• 7.
• 8.
• 9.
• 10.
• 11.
• 12.
• 13.
• 14.
• 15.
• 16.
• 17.
• 18.
• 19.
• 20.
• 21.
• 22.
• 23.
• 24.
• 25.
• 26.
• 27.
• 28.
• 29.
• 30.
• 31.
• 32.
• 33.
• 34.
• 35.
• 36.
• 37.
• 38.
• 39.
• 40.
• 41.
• 42.
• 43.
• 44.
• 45.
• 46.
• 47.
• 48.
• 49.
• 50.
• 51.
• 52.
• 53.

原创作者: u_14941238 转载于: https://blog.51cto.com/u_14941238/11585300
