前言
我们根据测量软件提供的GD&T几何尺寸和公差评价结果进行检验判定和决策,因此测量软件评价结果的精准度非常重要。软件算法是精准测量的源头,而软件应用的正确性决定了最后的输出。
首先,作为1990年上市的PC-DMIS,其每个版本的评价算法都获得PTB(德国联邦物理技术研究院)与NIST(美国国家标准与技术研究院)国际认证。
然而,不是所有的测量技术人员都是几何公差的专家,所以,为了降低编程者的人为编程的技术难度,减少人为理解图纸标注带来的偏差甚至错误,PC-DMIS提供了“特征控制框(FCF)”操作方式——简单的说,特征控制框就等于尺寸标注,编程者只要依照图纸标注填空即可;完全不需人为拆解形位公差标注的含义,即使不理解形位公差的标注,也能正确输出,得到与标注完全一致的评价。
什么是特征控制框?

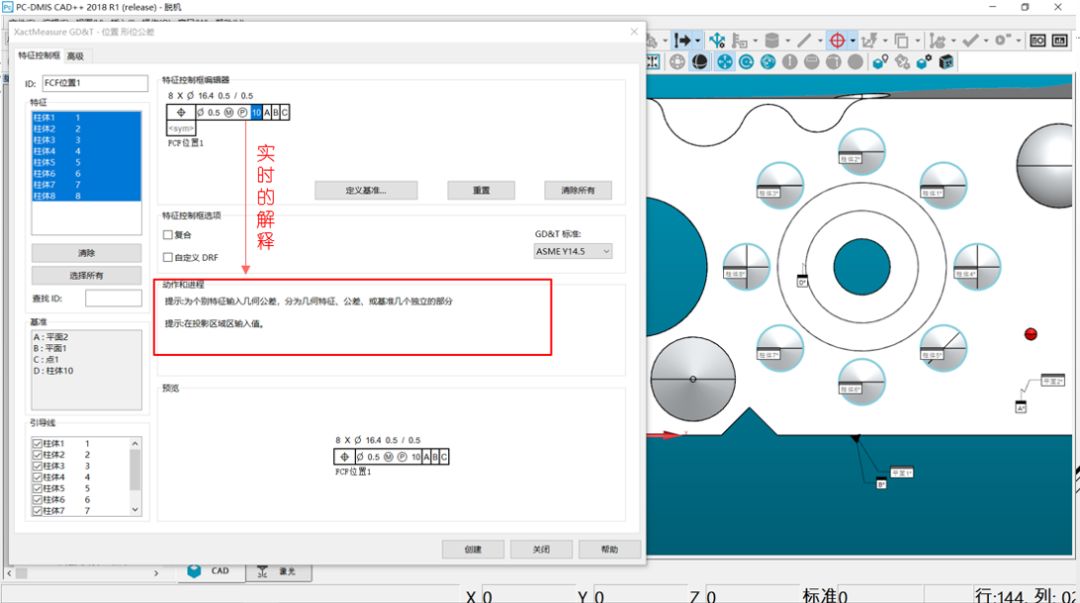

特征控制框 (FCF),即我们常说的尺寸标注框。特征控制框包含尺寸符号、被评价特征的公差带、基准特征及其修饰符等。PC-DMIS还为用户提供了填写特征控制框时的每一步动作进程项的实时解释。如果看不懂图纸标注,可以一边依照图纸设置填写特征控制框,一边借助于PC-DMIS提供的解释进行学习:光标选中符号,会弹出简洁的提示,而“动作进程栏”会实时显示具体的符号含义。

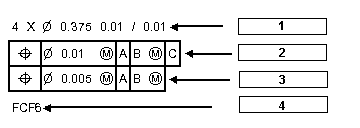

PC-DMIS中的特征控制框元素:
1.尺寸公差 = 第1行的内容为:特征数、X、直径或半径符号、标称尺寸、正公差和负公差。
2.主尺寸 = 第2行(矩形网格第一行)必须始终存在,即使你不使用任何字段。此行有主尺寸符号、直径符号、主公差、特征实体条件、投影公差带/投影公差带实体条件、主基准/主基准实体条件、第二基准/第二基准实体条件、第三基准/第三基准实体条件。如果不需提供基准、实体条件和投影公差带或者它们不可用。
3.次尺寸=第3行(矩形网格的第二行)仅仅存在于位置度和轮廓度类型,并不是所有字段都有改行。此行有第二尺寸符号、直径符号、主公差、特征实体条件、投影公差带/投影公差带实体条件、主基准/主基准实体条件、第二基准/第二基准实体条件、第三基准/第三基准实体条件。
4.注释= 第4行为文本字段,可在其中键入 FCF 的详细说明或指示。默认情况下,PC-DMIS 将 FCF 的 ID 插入该字段,以用于“图形显示”窗口中的 FCF标志。
认识特征控制框中的修饰符
PC-DMIS提供ISO、ASME标准以及自定义的评价,所以,特征控制框中默认的修饰符与ISO和ASME标准分别一一对应:
<UA> - 单位区域(仅适用平面度 FCF 尺寸)
<UZ> - 非对称公差区域(仅对于轮廓度尺寸)
<UTol> - 非对称公差值 (仅对于轮廓度尺寸)
<MC>-实体条件
<size> - 实体边界大小
<D>-直径
<Dim>-尺寸或特征控制框类型
<PZ>-规划区域
<num>-特征数
<nom>-理论特征尺寸
<+tol>-正公差
<-tol>-负公差
<tol>-公差
<dat>-基准
<sym>-尺寸标识
[x,y,z或u,v,w] - 自定义基准参考框。参见“创建自定义基准参考框”。
<add notes here>-备注字段-第一行
<add optional design notes>- 可选设计备注-最后一行
不同的形位公差显示不同的修饰符

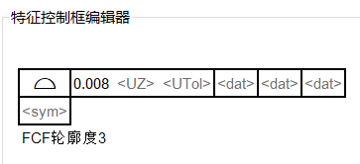

请注意,特征控制框编辑器区域仅显示当前形位公差类型支持的修饰符。例如,如果选择了圆度尺寸,特征控制框将仅会显示公差框,基准及其他修饰符将被隐藏。
形状尺寸(圆度、圆柱度、平面度、仅形状轮廓度)- 不支持基准或修饰符。在某些情况下,选中“仅形状”时轮廓属于此类型。(但轮廓尺寸的“形状和位置”允许显示修饰符。)
定位尺寸 (平行度,垂直度,倾斜度,跳动,同心度,同轴度) - 显示基准和修饰符。
位置尺寸(位置,同心度,同轴度,对称度,带形位的轮廓度) - 显示基准和修饰符。
跳动尺寸-必须有基准。
圆柱的直线度评价-当评价直线度的特征为圆柱时可使用修饰符,但不支持基准。
PC-DMIS GD&T几何尺寸和公差评价的特点:
• 每个版本都获得PTB与NIST国际认证
• 支持ISO 1101、 ASME Y14.5等多类国际标准
• 支持用户自定义评价算法
• 最直观的操作:依照尺寸标注,在特征控制框编辑器中一一填空,且每一步都提供输入向导。
小百科
PTB ——德国联邦物理技术研究院,是世界闻名的计量和测试科研机构,但又具有政府管理职能。主要任务是进行计量学基础研究和应用技术开发、代表联邦政府与国外开展计量领域的双边和多边合作。
NIST——美国国家标准与技术研究院(National Institute of Standards and Technology),从事物理、生物和工程方面的基础和应用研究,以及测量技术和测试方法方面的研究,提供标准、标准参考数据及有关服务,在国际上享有很高的声誉。
