AD绘制pcb圆边框的方法

1. 绘制矩形边框

完成pcb布局后，首先在机械层绘制一个矩形边框，如图1。
（1）选中机械层
界面下方左边第一个。
在这里插入图片描述

（2）选中线条
在这里插入图片描述

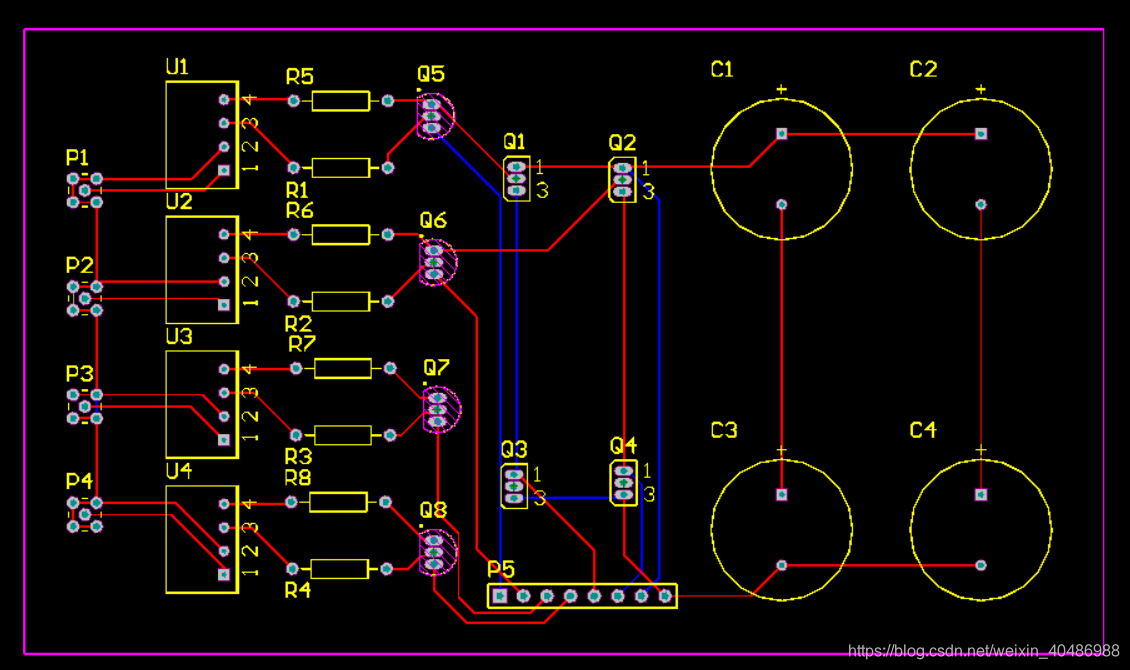

（3）绘制矩形边框
在这里插入图片描述

2. 绘制圆弧

（1）选中弧线
在这里插入图片描述

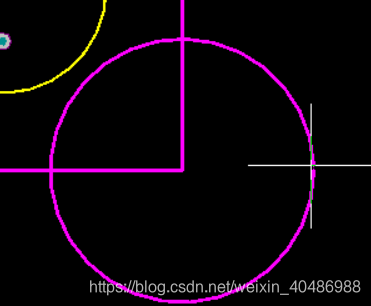

（2）在边角绘制圆形
在这里插入图片描述

（3）修剪成圆弧
注意修剪时，顶点到矩形边框上时会有强调显示。
在这里插入图片描述

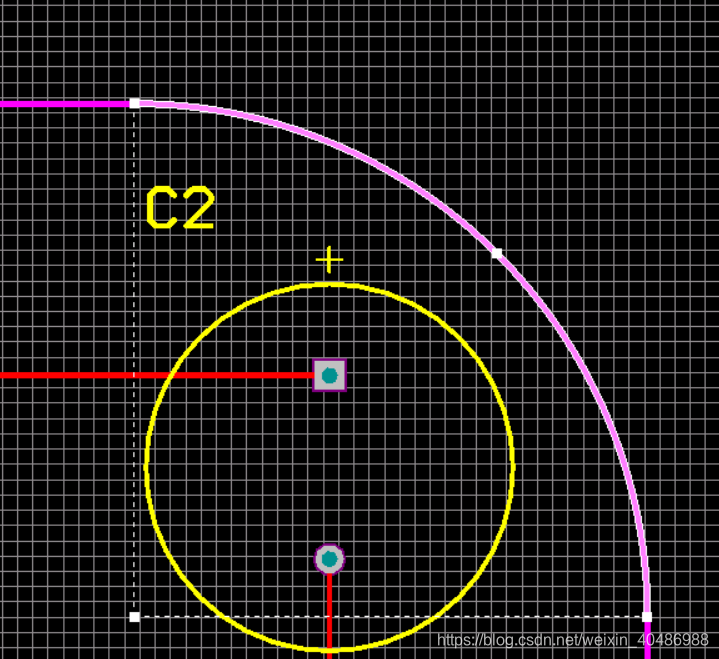

（4）选中圆弧，空格键进行旋转，放置到正确位置
在这里插入图片描述

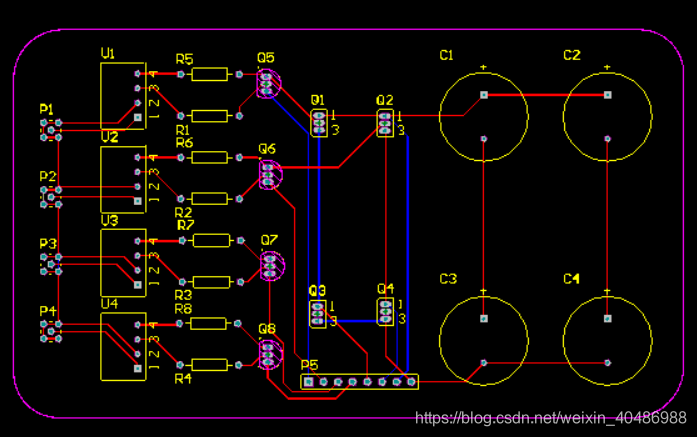

（5）重复以上操作
完成圆弧后，可对弧边进行拖动调整半径大小

在这里插入图片描述
在这里插入图片描述
