一、flash存储的区分

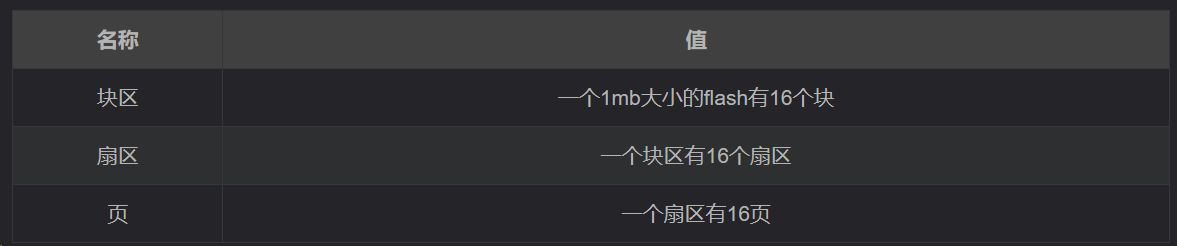

假设芯片的flash大小为1mb，

块区：16块 64kb为一块区

扇区：256个扇区 即4kb为一扇区

页：一个扇区有16页，即256byte为一页

flash芯片存储区总结_数据

2.依此类推，可知任意大小的flash存储的区域大小。（此为外部存储flash芯片的划分原则）。

对于mcu内部flash芯片的存储的划分，由其芯片说明手册中由介绍。一般也遵循上述原则。

3.关于存储区的分布以及计算。

text：代码段，用来存放代码及一些只读常量，一般是只读的区域
data：数据段，用来存放全局初始化变量，以及全局或局部静态变量
bss：BSS 段，用来存放所有未初始化的数据，用 0 来初始化
dec：是 decimal 即十进制的缩写，是 text，data 和 bss 的算术和 本例中:51344 + 372 + 2808 = 54524
hex：是 hexadecimal 即十六进制的缩写，本例中：十进制数 54524 对应的十六进制就是 d4fc

编译生成的目标文件占用内存的计算方法
程序占用的 FLASH 大小 = text 段的大小 + data 段的大小
程序占用的 RAM 大小 = data 段的大小 + bss 段的大小


ram的大小，是变化的，_______data数据用于存放全局变量，如extern abli，static cbil，{ int bb,char bo;}  ,__________bss段是存放未初始化的数据，如：int buf[50],struct alics，enum， 这些未初始化的数据变量。


rom的大小，当程序编写完成后，flash的大小固定。text段，程序代码段（如 while ，if，switch，const 等），________data数据段。


其共同使用的data数据段，即，全局变量存储于rom，使用时在ram里调用会占用空间，（即ram不能刚好等于大于其设定大小，需要预留一小部分空间，供程序运算缓存处理。）
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.

注意事项

（1）flash在写入之前必须先擦除；

（2）擦除的最小单位是扇区，芯片的flash空间不一样，可能扇区的大小也不一样；

（3）对于频繁擦写的应用，需要考虑擦写均衡以提高flash的寿命；

擦（erase）

Flash 的编程原理都是只能将 1 写为 0，而不能将 0 写为 1。所以在 Flash 编程之前，必须将对应的Page擦除，而擦除的过程就是把所有位都写为 1 的过程。是寄存器控制的。都是0xFFFFFFFF才能被写入。

1.擦除的单位是page，一个page可能是256B也可能是512B。

2.擦除的地址需要提前进行页对齐。

写（write）

1.以word为写入单位

2.写前需要提前擦除。写入前，必 须是0xFFFFFFFF。

更新（update）

Update != Write

Write是目标区域是空白，然后写入数据；Update是在目标区域已经存在数据的情况下，把目标区域的数据给覆盖更新成新数据。
