PC-DMIS 2019CAD车身坐标系如何摆正（数模坐标系的快速转换案例）

软件“CAD=工件”的原理是将CAD模型坐标系对齐至实际触碰建立的工件坐标系，二者关系需一致，因此需要先将CAD模型坐标系进行转换。

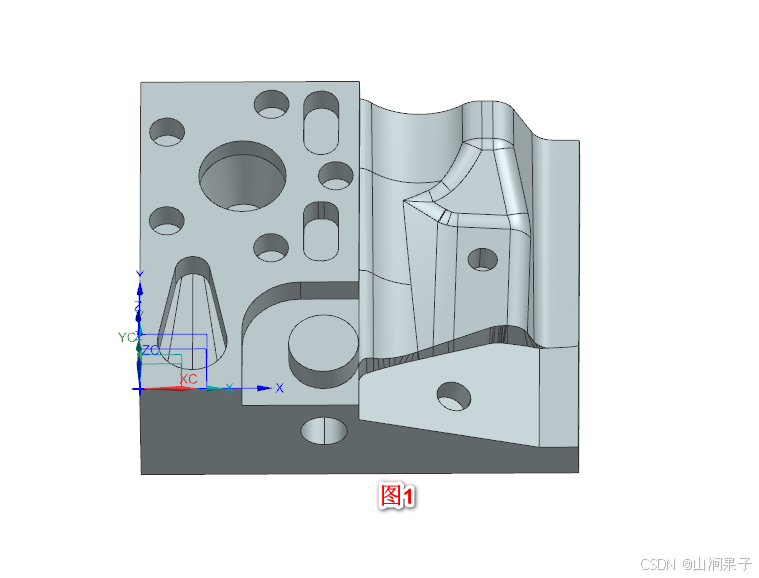

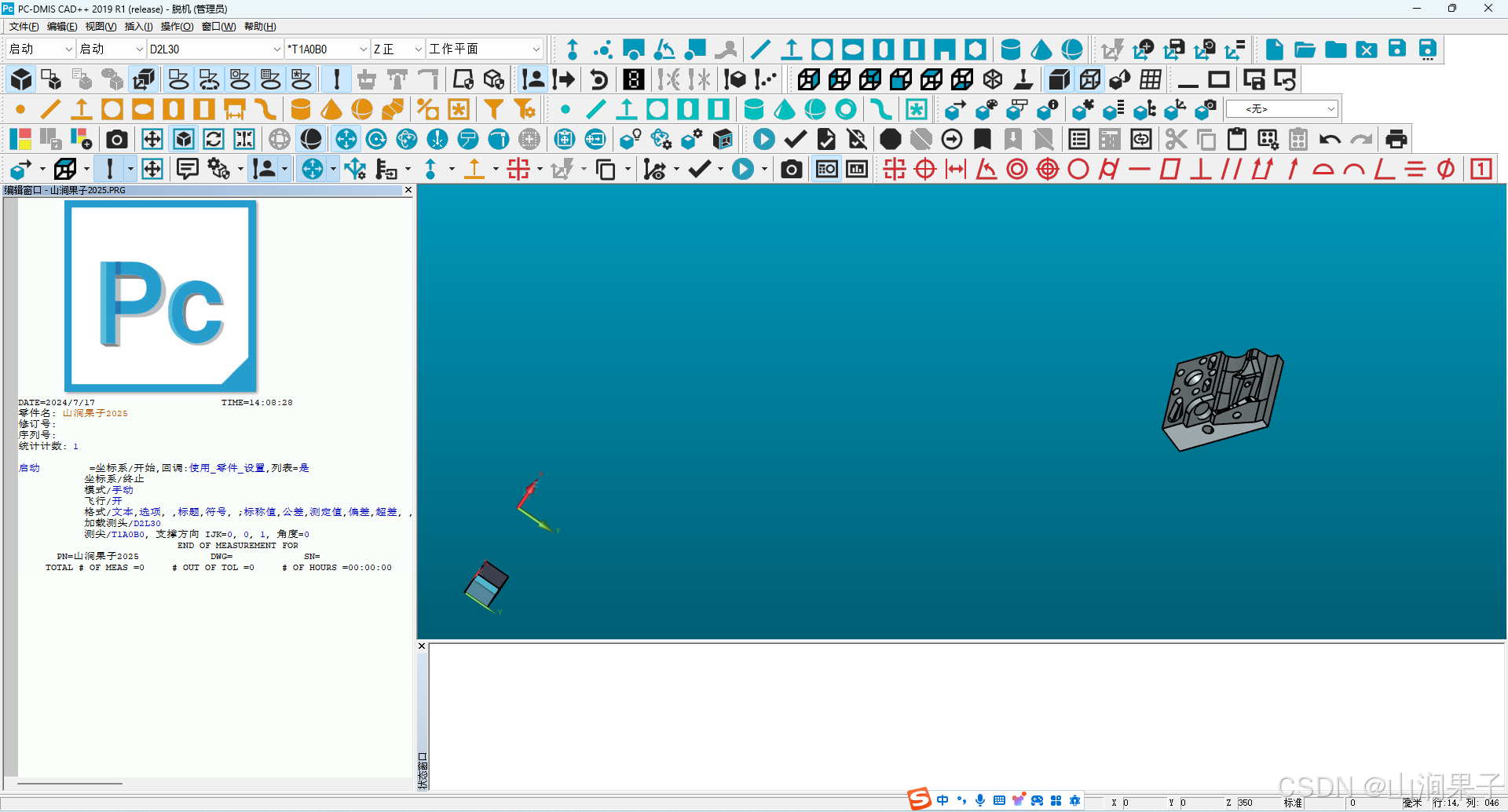

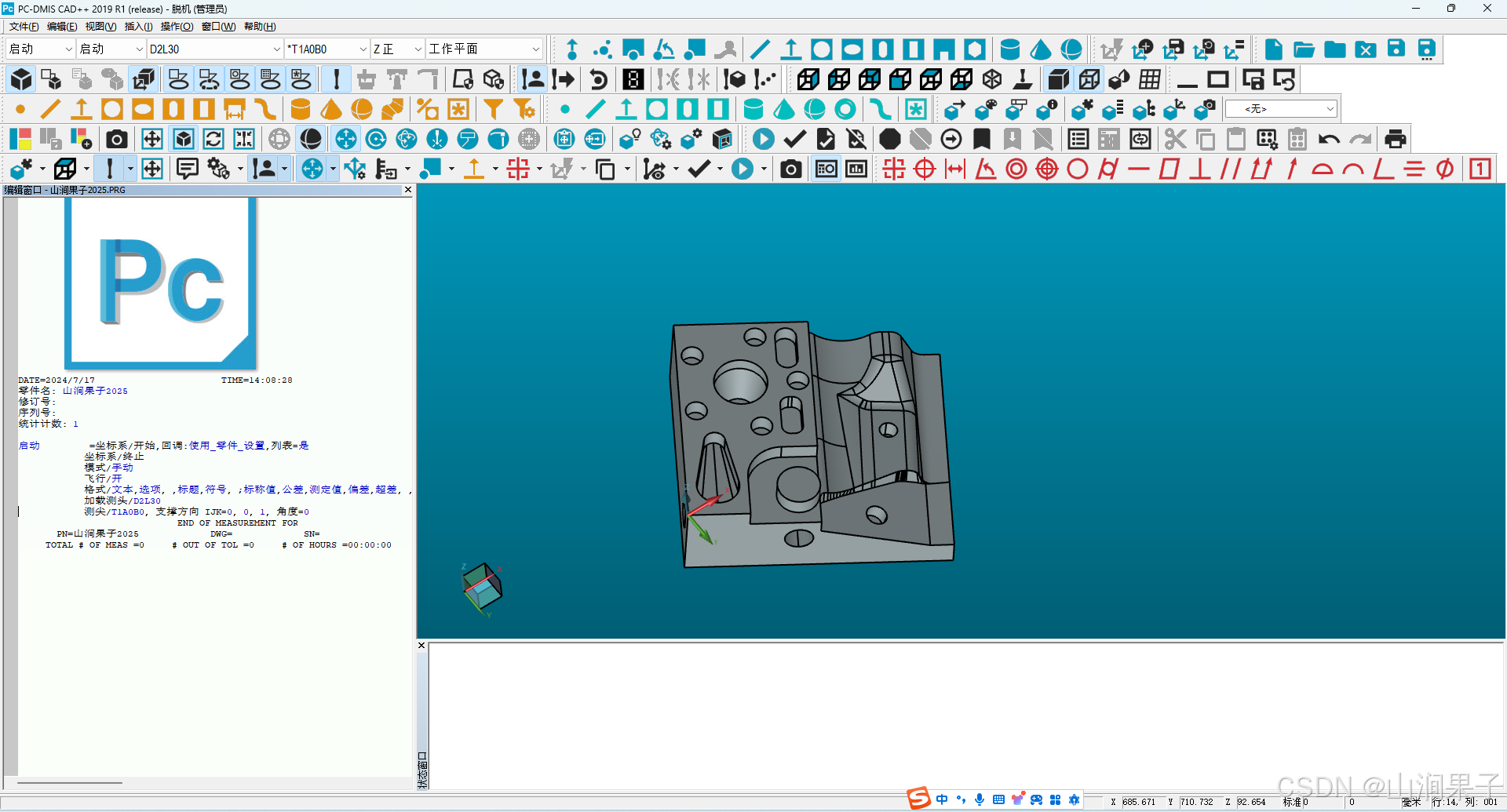

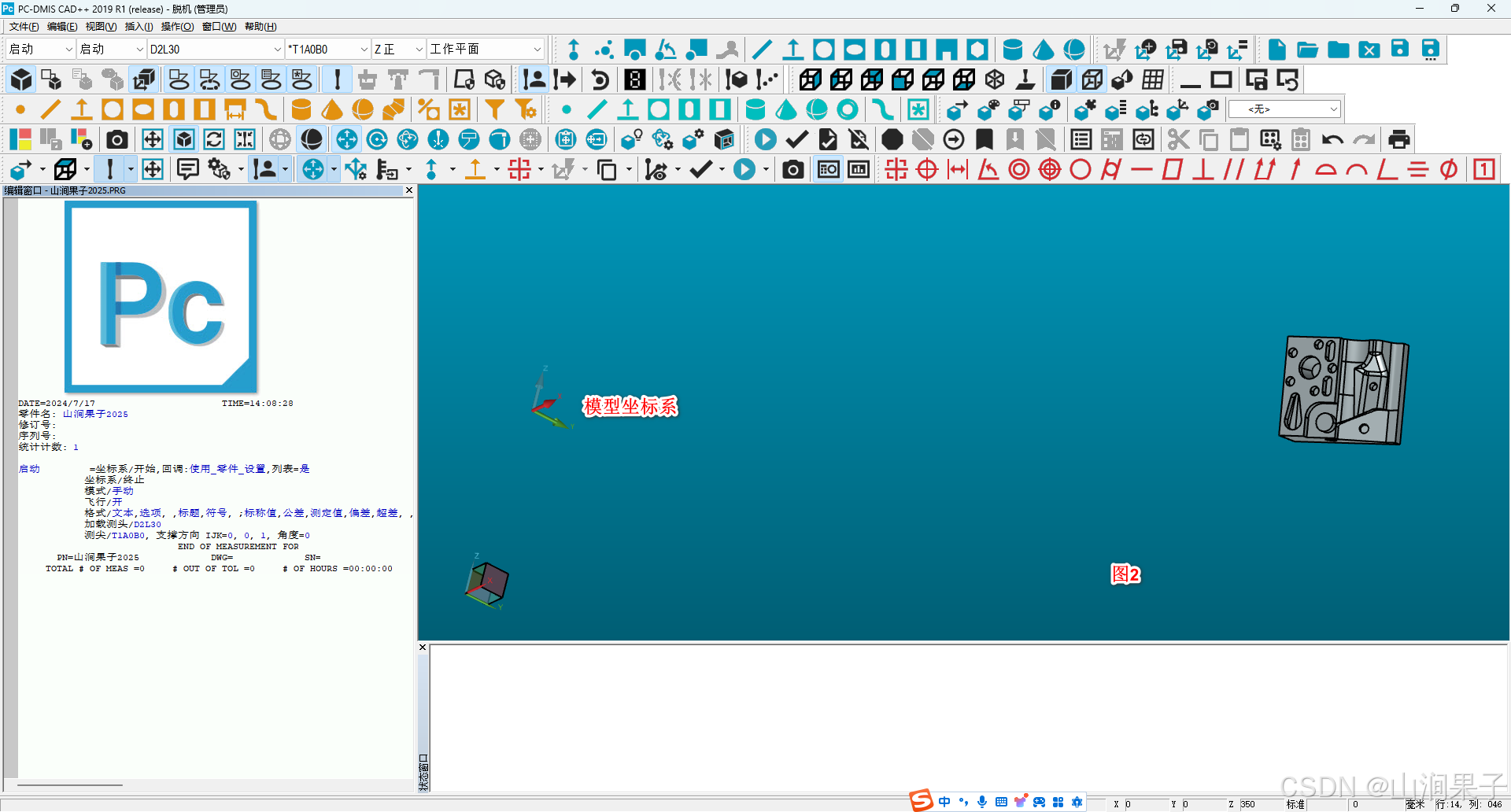

在导入CAD检测单件产品尺寸时，零件二维图纸会标明相关检测基准坐标系（下图1），实际建立的工件坐标系需要满足图纸要求，而导入的CAD模型往往是成品的整体设计坐标系（下图2），此时二者坐标关系并不一致。

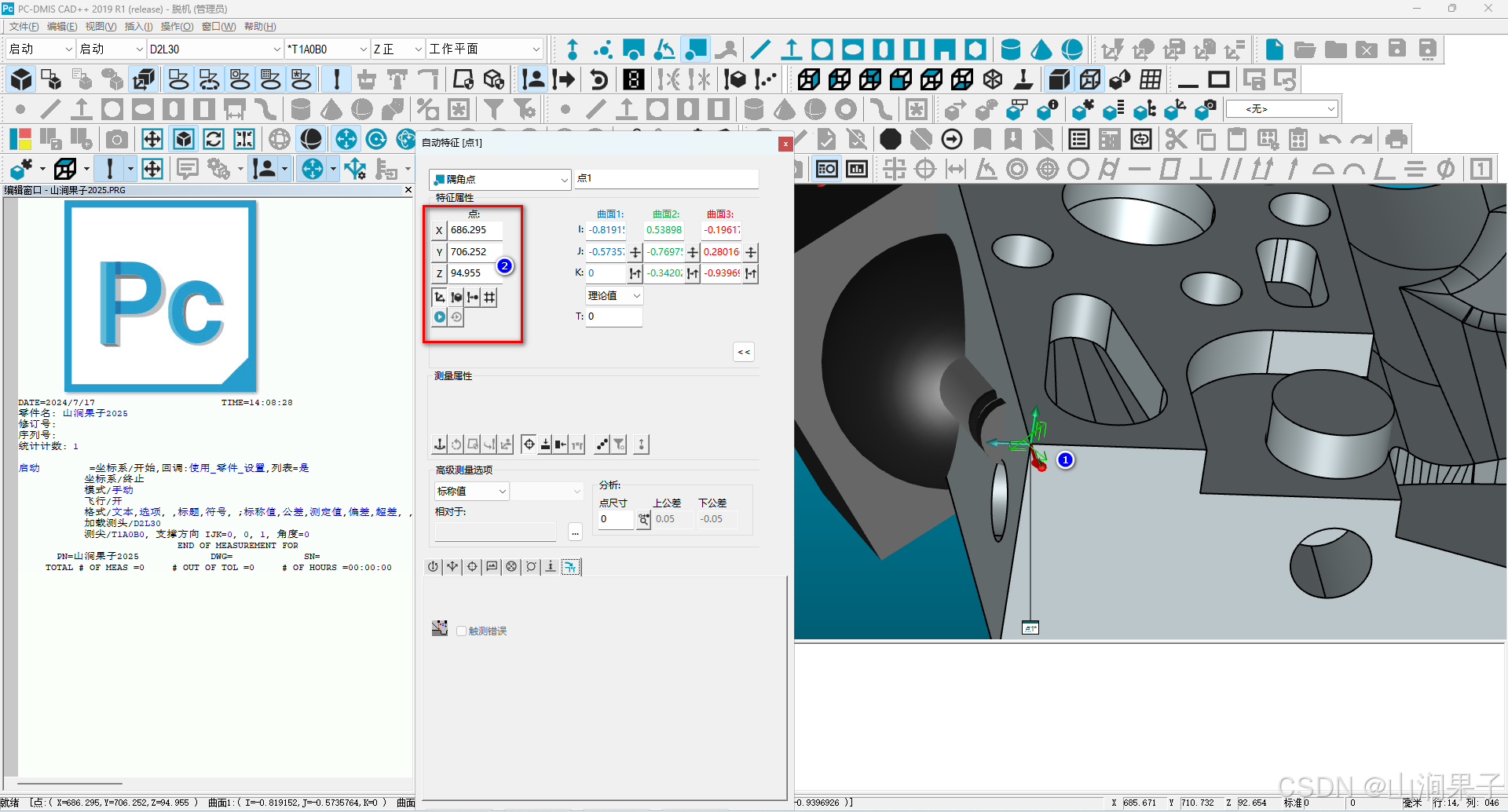

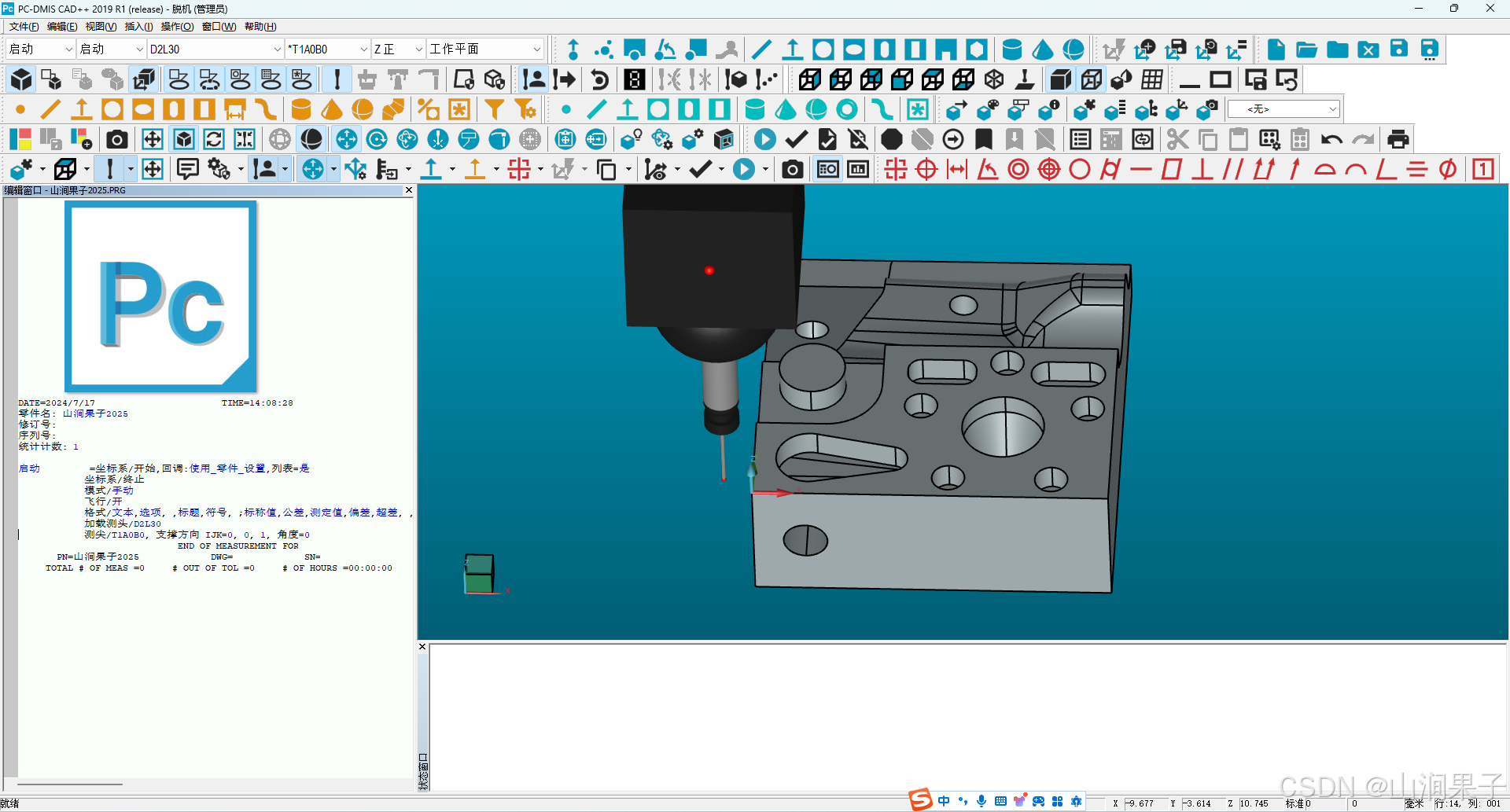

第1步：使用自动测量点功能测量出点1的XYZ坐标是X:686.295 Y:706.252 Z:94.955

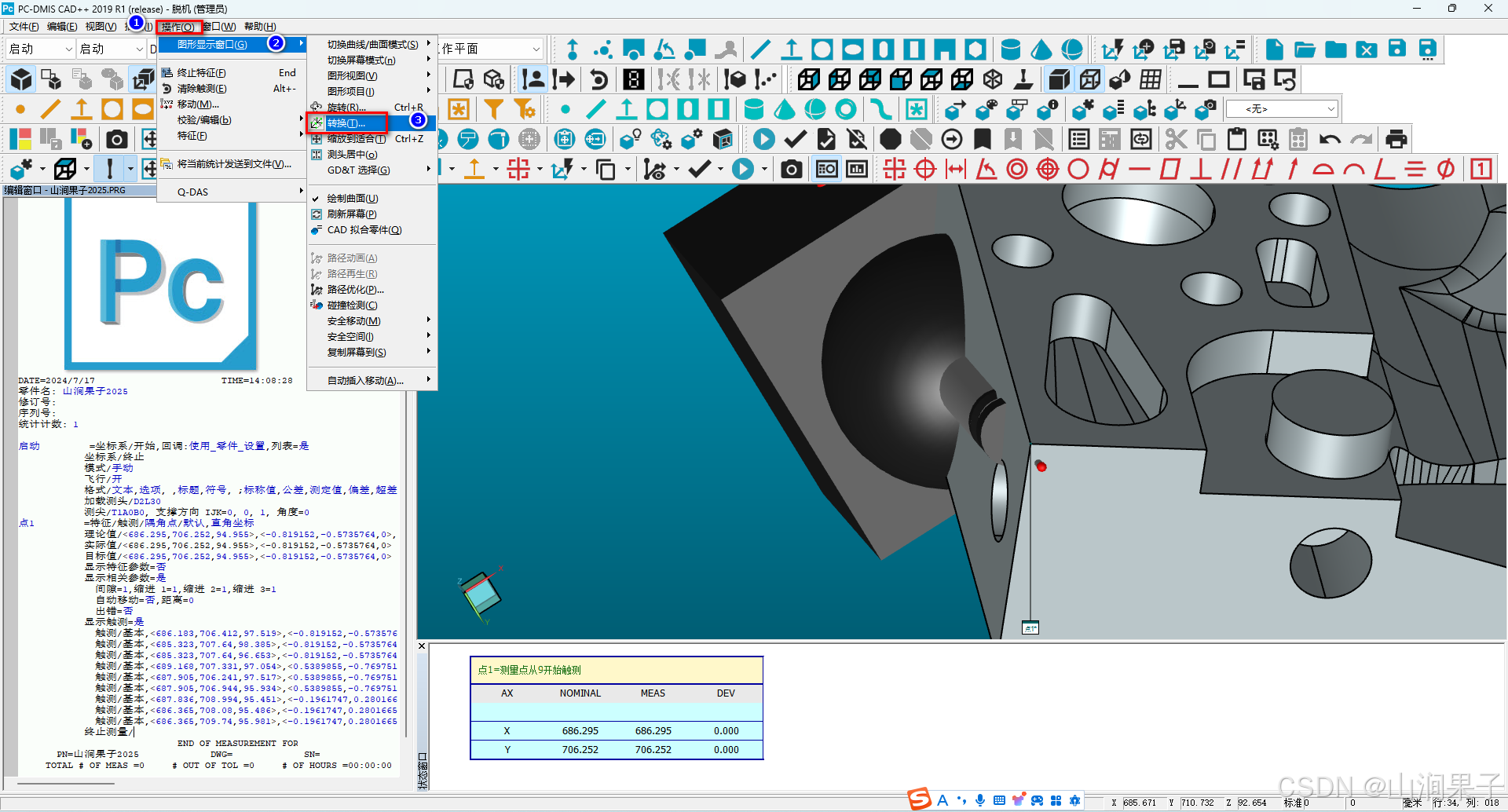

第二步：选择命令：操作→图形显示窗口→转换 （核心——把坐标系原点平移到某个元素上）

CAD转换是CAD在坐标系下动，所以数模向X负向走686.295 ，Y负向走706.252，Z负向走94.955即可。

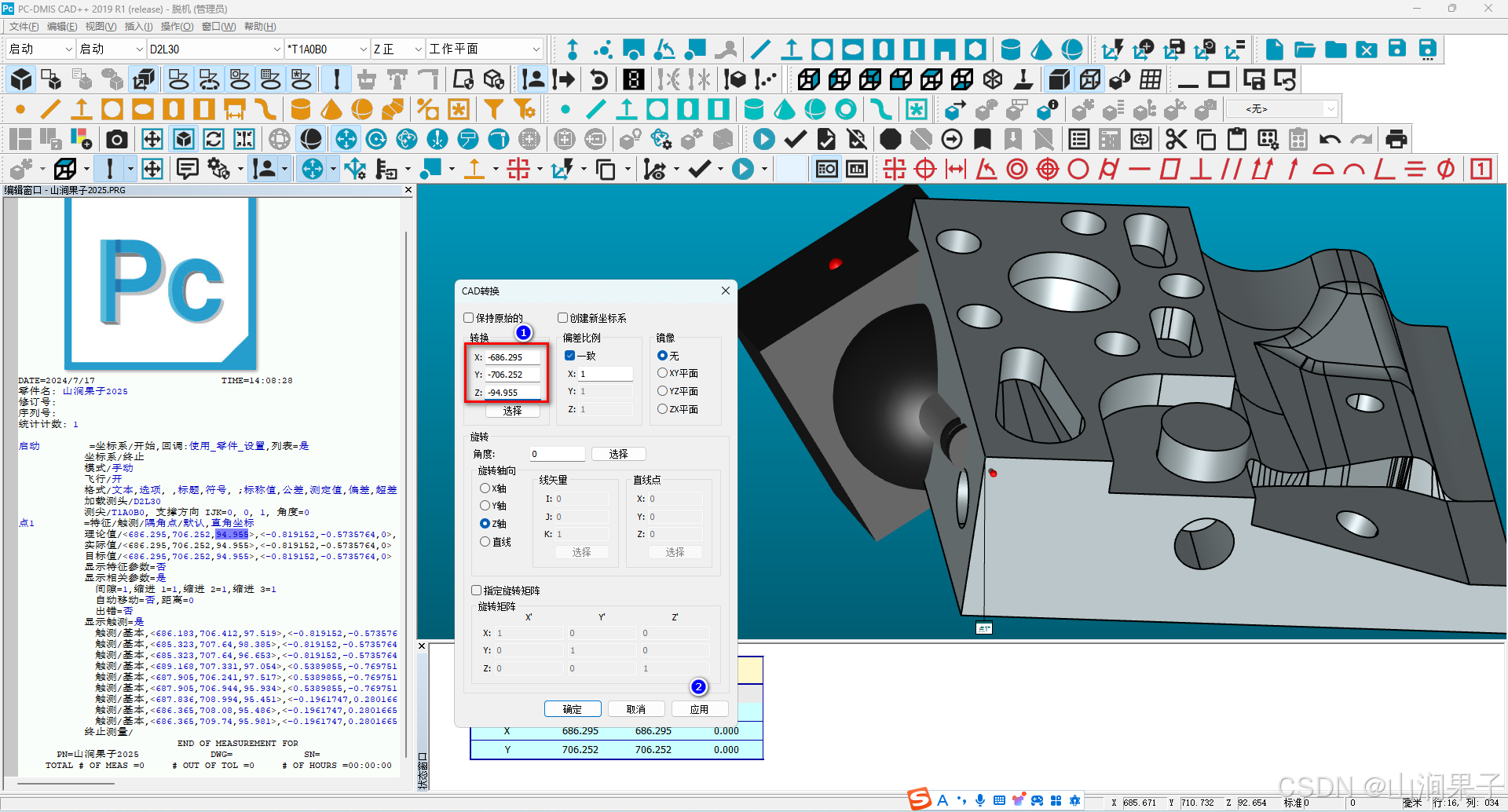

打开转换功能将测量的数值填写到对应的XYZ框格里,因为坐标系是不动的，移动的是产品数模的位置，所以数模是往X负和Y负方向移动，应该填写负值。

点击应用-确定，即可完成原点转换。

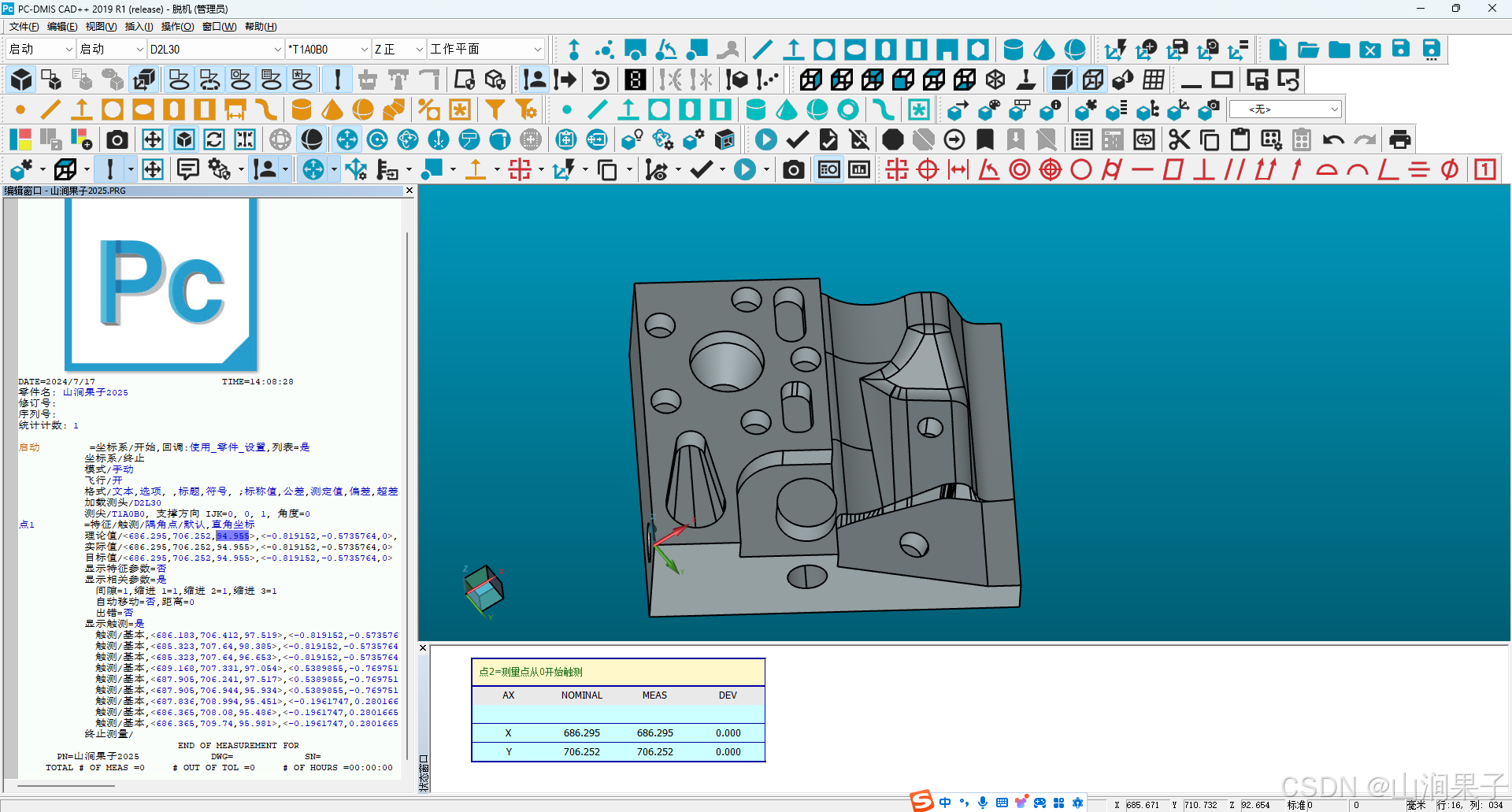

坐标系就先移动到了零件上

第三步：指定旋转矩阵——摆正模型轴向

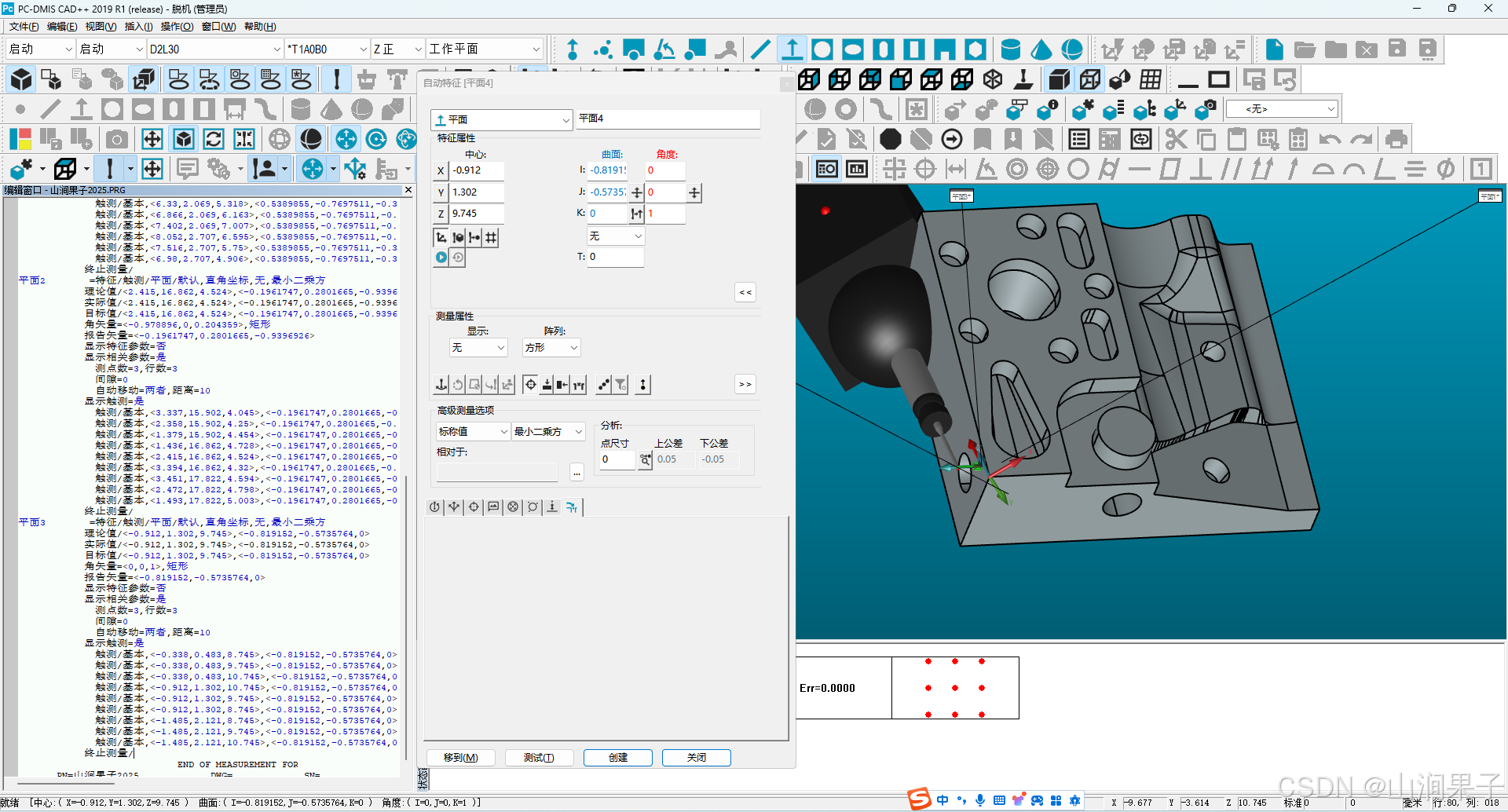

使用自动特征，获取三个元素的矢量信息。。。

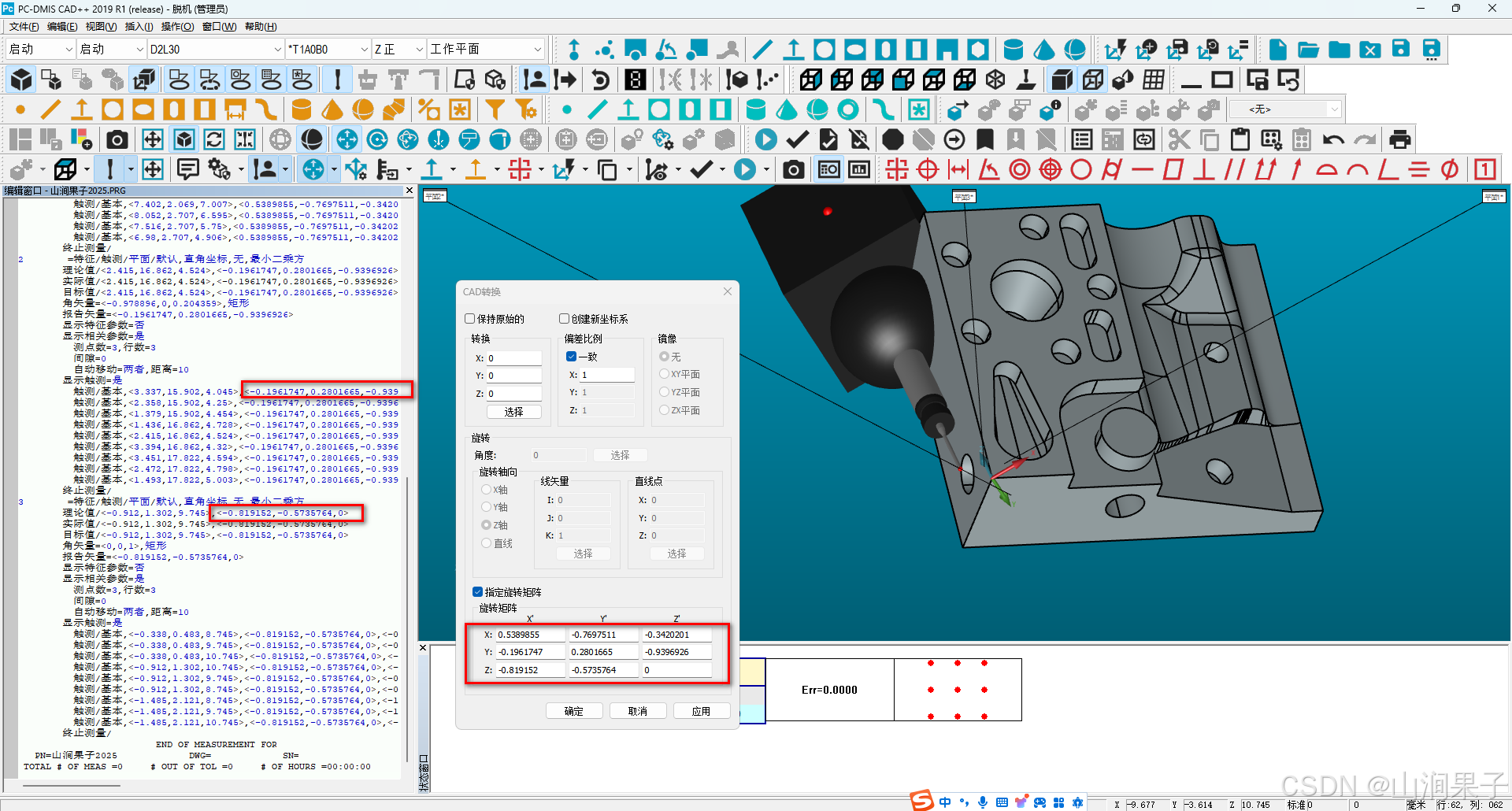

勾选指定旋转矩阵，输入三轴对应的矢量。。。

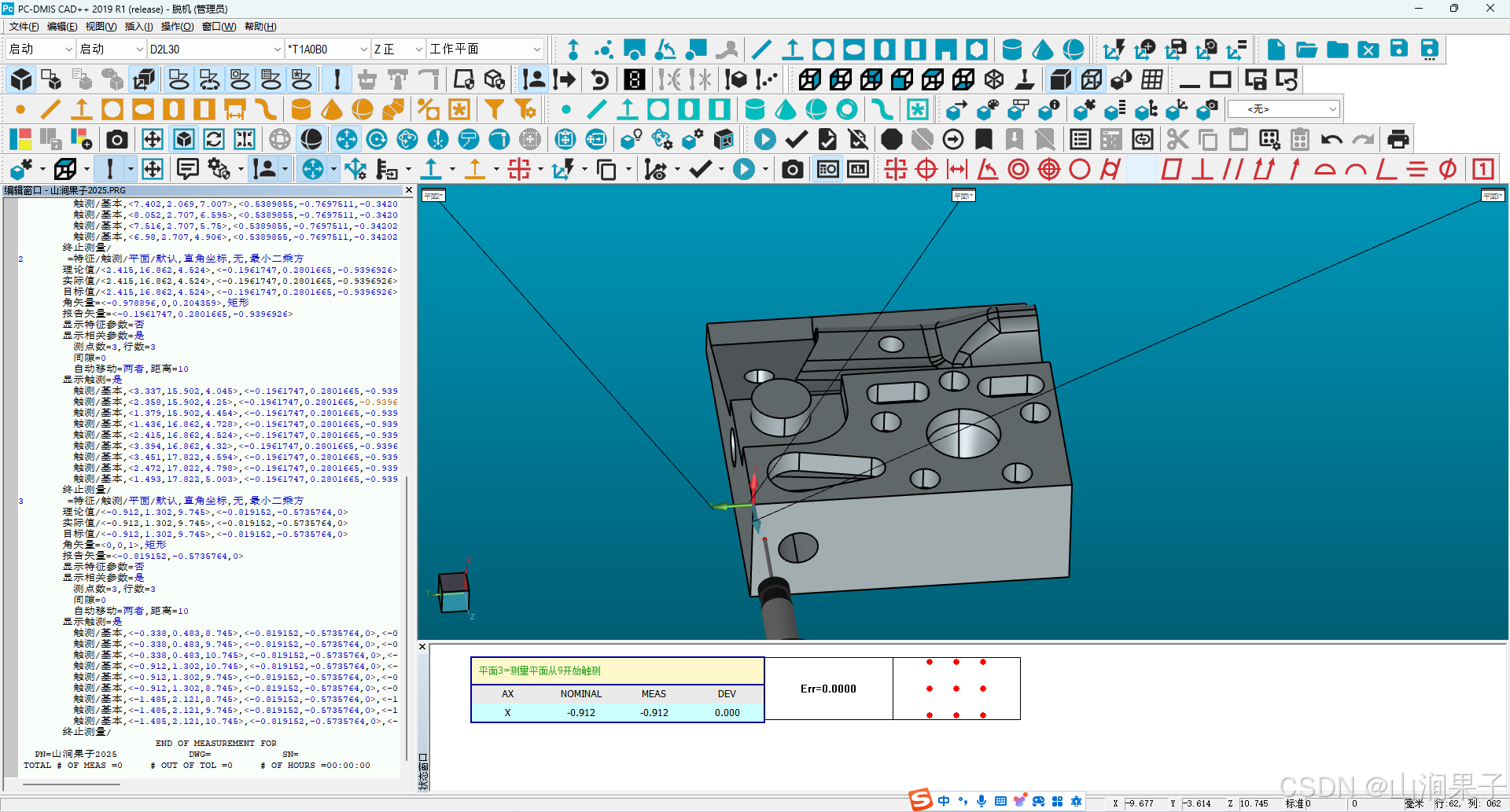

运用“旋转”功能区命令， 将CAD模型坐标系的轴向与工件坐标系转换一致。。。。

数模的转换功能就是数模在当前坐标系下的平移和旋转

什么时候使用“CAD=PART”?

“CAD=PART”的意义在于将零件在坐标测量机上建立的“3-2-1”法坐标系（实际的坐标系）与CAD上的虚拟坐标系拟合到一起。

只有当在零件上的实际坐标系与数模坐标系完全一致时，点击“CAD=PART”，PC-DMIS才能将数模与零件坐标系拟合在一起。

如果在粗建坐标系之后还有精建坐标系，要在精建坐标系之后再点击“CAD=PART”，PC-DMIS会以将零件与CAD精确拟合到一起。

“CAD = PART”按钮仅在坐标系位于测量程序的末端时可用。如果坐标系之后有其他命令，PC-DMIS 将会隐藏此按钮。
