符号模型检验（6）ZBDD

$\Uparrow \Uparrow \Uparrow \Uparrow \Uparrow$ 上方专栏内有更多内容$\Uparrow \Uparrow \Uparrow \Uparrow \Uparrow$

ZBDD

ZBDD是OBDD的一种扩展，能非常高效的描述和操作稀疏二进制向量。常用于描述组合集合。
对于一个集合 U = { a 1 , a 2 , … , a n } U=\{a_1,a_2,\dots,a_n\} U={a1​,a2​,…,an​}若不记顺序地取出任意$r$个元素$(0\le r\le n)$，这些元素就构成一种组合。若把$U$中每个元素$a_i$对应一个二值布尔变量$x_i$，当$a_i$在组合中时$x_i=1$否则$x_i=0$。这样一个组合就可以表达为一个布尔向量$\vec{x}=⟨x_1,x_2,\dots ,x_n⟩$。则组合的集合就可以表达为一个布尔函数$f(x_1,x_2,\dots ,x_n)$。

定义 在有序二叉决策图（OBDD）中，如果内部结点满足：
① 对于结点u, u.high $\ne$ 0;
② 对于u.var= v.var的不同结点 u 和v，则u.low $\ne$ v.low或者u.high $\ne$ v.high或者u.low$\ne$v.low且u.high$\ne$v.high。
则称该OBDD为零抑制二叉决策图（ZBDD—Zero-Supppressed Binary Decision Diagram）。

ZBDD化简中采用了OBDD中的合并规则（规则2）和pD-删除规则：
规则1(pD-删除规则) 对于OBDD中的结点u，如果u.high为终结点0，则删除结点u，并将结点u的父结点直接连接至u.low所对应的结点。

对于组合集合，在ZBDD中，终结点0代表的组合集合为空集；终结点1代表只包含一个元素的组合集合，即所有变元都为0的组合。相比而言，如果用OBDD表示组合集合，则终结点0代表空集，终结点1代表所有可能的组合构成的集合，即幂集。

ZBDD 的构造及基本操作：
1、求正余因子（Onset操作）
2、求负余因子（Offset操作）
3、将组合中的给定元素取反（Change操作）
4、组合集合的逻辑复合（交集、并集、差集操作）

1、求正余因子操作Onset(P,v)
从P中选取所有包含元素v的组合，并从该些组合中删除元素v，得到新的组合，由这些新的组合构成新的组合集合R。

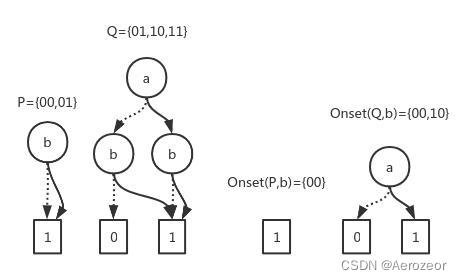

例：已知表示集合{00,01}和{01,10,11}的ZBDD P和Q。由一个2元布尔函数f(a,b)表示组合集合，试求解Onset(P,b)和Onset(Q,b)。

2、求负余因子操作Offset(P,v)
从P中选取所有不包含元素v的组合，并由这些组合构成新的组合集合R。

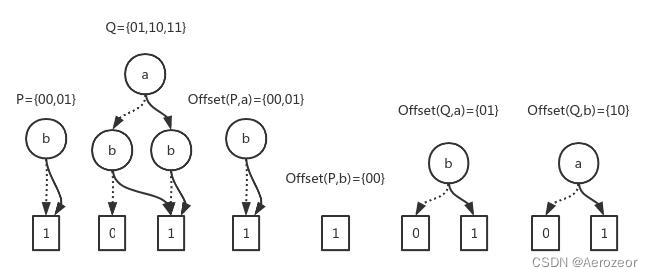

例：已知表示集合{00,01}和{01,10,11}的ZBDD P和Q。由一个2元布尔函数f(a,b)表示组合集合，试求解Offset(P,a)、Offset(P,b)、Offset(Q,a))和Offset(Q,b)。

3、Change(P,v) 对P中的每一个组合进行如下操作：如果组合i包含元素v，那么从该组合中删除元素v，否则，则在该组合中增加元素v。

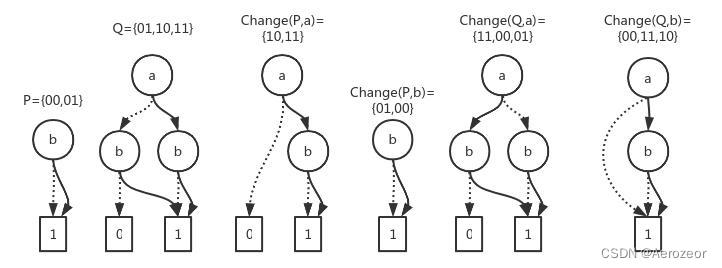

例：已知表示集合{00,01}和{01,10,11}的ZBDD P和Q。由一个2元布尔函数f(a,b)表示组合集合，试求解Change(P,a), Change(P,b), Change(Q,a)和Change(Q,b).

4、Union操作：对两个以ZBDD表示的组合集合P和Q进行并集操作，操作所得的结果是由属于P或属于Q的组合构成。
5、Intsec操作：对两个以ZBDD表示的组合集合P和Q进行交集操作，操作所得的结果是由属于P且属于Q的组合构成。
6、Diff操作：对两个以ZBDD表示的组合集合P和Q进行差集操作，操作所得的结果是由包含于P但不包含于Q的组合构成。

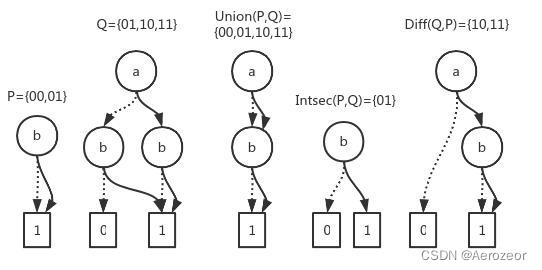

例：已知表示集合{00,01}和{01,10,11}的ZBDD P和Q。由一个2元布尔函数f(a,b)表示组合集合，试求解Union(P,Q), Intsec(P,Q), Diff(Q,P)

ZBDD的构造

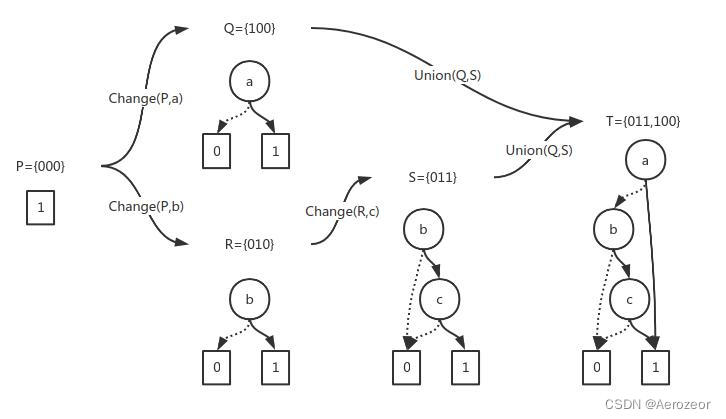

例：构造表示组合集合{011,100}的ZBDD。

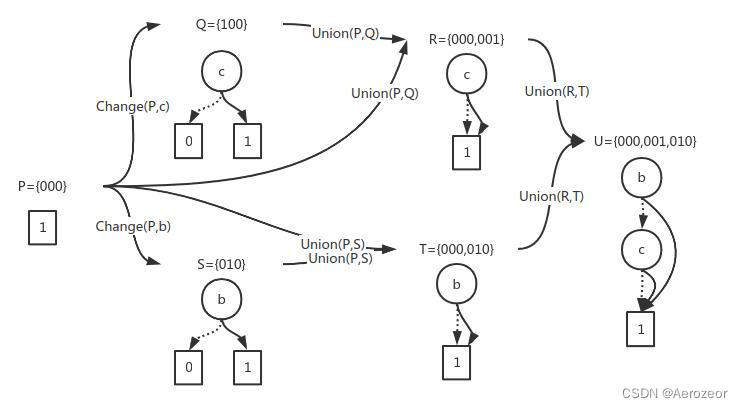

例：构造表示组合集合{000，001，010}的ZBDD。
