本文介绍了线性电源(AC-DC)的工作原理，包括通过变压器降压、整流电路转换为脉动直流电的过程，以及如何通过滤波和稳压电路最终获得稳定的直流电压。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

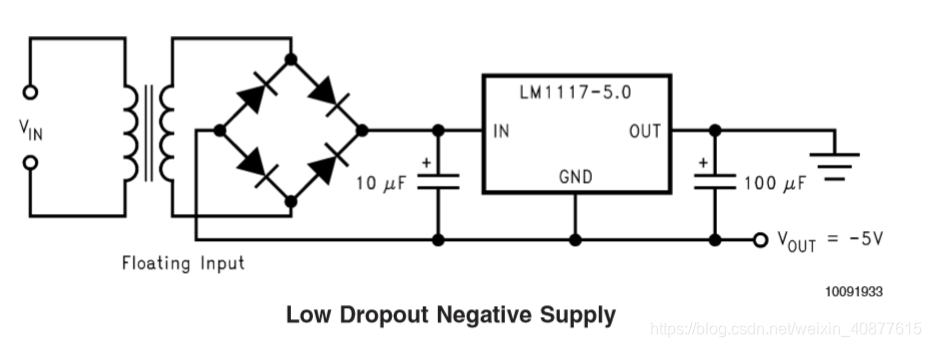

一、线性电源(AC/DC)是先将交流电经过变压器降低电压赋值，在经过整流电路整流后，得到脉动的直流电，后经过滤波电路得到带有微小纹波电压的直流电压，最后要达到高精度的电压，还必须经过稳压电路进行稳压。下图是一种常见的线性电源(AC-DC)的整体框架，其中可以忽略其输出负电压的问题。
