联合体

概念

联合体又称共用体，联合体是由多种类型的变量组成，但多个变量共用一块内存,所以变量之间是互斥的，联合体中的变量只能存在一个有值，如果有别的变量被赋值，那么之前的变量就会被覆盖掉。

案例

 union {

        char bits;
        // 增加代码的可读性，相对于这个联合体就是说这一个字节的各个位都是做什么用的，占用几位，总共是用一个字节而已
        struct {
            // 位域名 ： 位域长
            char left: 1;
            char right: 1;
            char top: 1;
            char bottom: 1
        } my;

    } myUnion;

总结

联合体中可以定义多个成员，联合体的大小由最大的成员大小决定
联合体的成员公用一个内存，一次只能使用一个成员
对某一个成员赋值，会覆盖其他成员的值
节省了大量的存储空间，存储效率更高，可读性更强，可以提高代码的可读性，可以使用位运算提高数据的存储效率。

isa

isa是什么

isa是一个Class 类型的指针，每个实例对象的第一个成员变量就是isa指针,他指向对象的类，而Class里也有个isa的指针, 指向meteClass(元类)。

在OC底层探索(一)：alloc、init、new源码分析文章中我们介绍到alloc在开辟完内存后，使用iSA进行与类关联，那这个过程是什么样的呢？今天我们探索一下initInstanceIsa是如何执行的。

isa的结构

inline void
objc_object::initInstanceIsa(Class cls, bool hasCxxDtor)
{
    ASSERT(!cls->instancesRequireRawIsa());
    ASSERT(hasCxxDtor == cls->hasCxxDtor());
    //初始化isa
    initIsa(cls, true, hasCxxDtor);
}

然后点进initIsa 方法：

inline void
objc_object::initIsa(Class cls, bool nonpointer, bool hasCxxDtor)
{
    assert(!isTaggedPointer());

    if (!nonpointer) {
        isa.cls = cls;
    } else {
        assert(!DisableNonpointerIsa);
        assert(!cls->instancesRequireRawIsa());
//初始化一个isa_t
        isa_t newisa(0);

#if SUPPORT_INDEXED_ISA
        assert(cls->classArrayIndex() > 0);
        newisa.bits = ISA_INDEX_MAGIC_VALUE;
        // isa.magic is part of ISA_MAGIC_VALUE
        // isa.nonpointer is part of ISA_MAGIC_VALUE
        newisa.has_cxx_dtor = hasCxxDtor;
        newisa.indexcls = (uintptr_t)cls->classArrayIndex();
#else
        newisa.bits = ISA_MAGIC_VALUE;
        // isa.magic is part of ISA_MAGIC_VALUE
        // isa.nonpointer is part of ISA_MAGIC_VALUE
        newisa.has_cxx_dtor = hasCxxDtor;
        newisa.shiftcls = (uintptr_t)cls >> 3;
#endif

        // This write must be performed in a single store in some cases
        // (for example when realizing a class because other threads
        // may simultaneously try to use the class).
        // fixme use atomics here to guarantee single-store and to
        // guarantee memory order w.r.t. the class index table
        // ...but not too atomic because we don't want to hurt instantiation
        isa = newisa;
    }
}

在代码中我们可以发现isa_t newisa(0); 申请了一个isa_t，那isa_t是什么呢？

isa指针的类型是由isa_t定义，从定义中可以看出是通过联合体(union)定义的.

union isa_t { //联合体
    isa_t() { }
    isa_t(uintptr_t value) : bits(value) { }
    //提供了cls 和 bits ，两者是互斥关系
    Class cls;
    uintptr_t bits;
#if defined(ISA_BITFIELD)//位域
    struct {
        ISA_BITFIELD;  // defined in isa.h
    };
#endif
};

在源码中我们可以发现isa的联合体中有两个变量，分别是cls和bits。

cls：是Class类型的指针变量，指向的是对象的类。
bits：是结构体位域指针。
ISA_BITFIELD:宏 ISA_BITFIELD，用来定义位域，用于存储类信息及其他信息。

ISA_BITFIELD

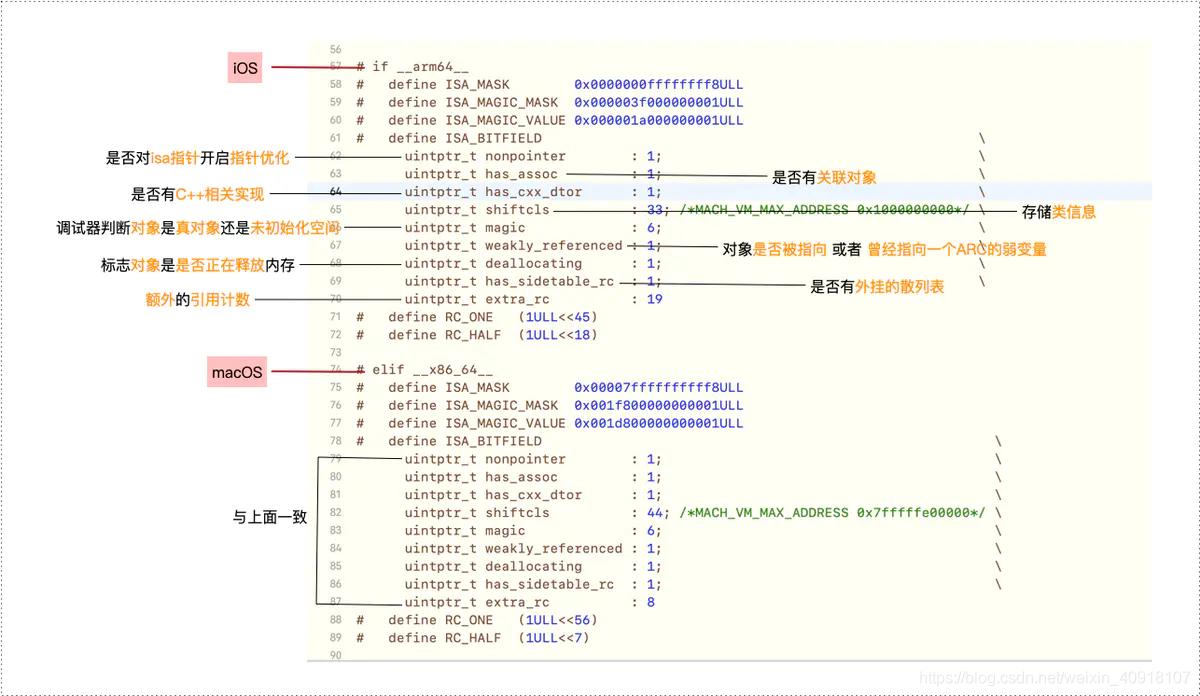

ISA_BITFIELD 宏在内部分别定义了arm64位架构(iOS)和x86_64架构(macOS)的掩码和位域.。在这里插入图片描述
(注：图片来自“style_月月”的博客)

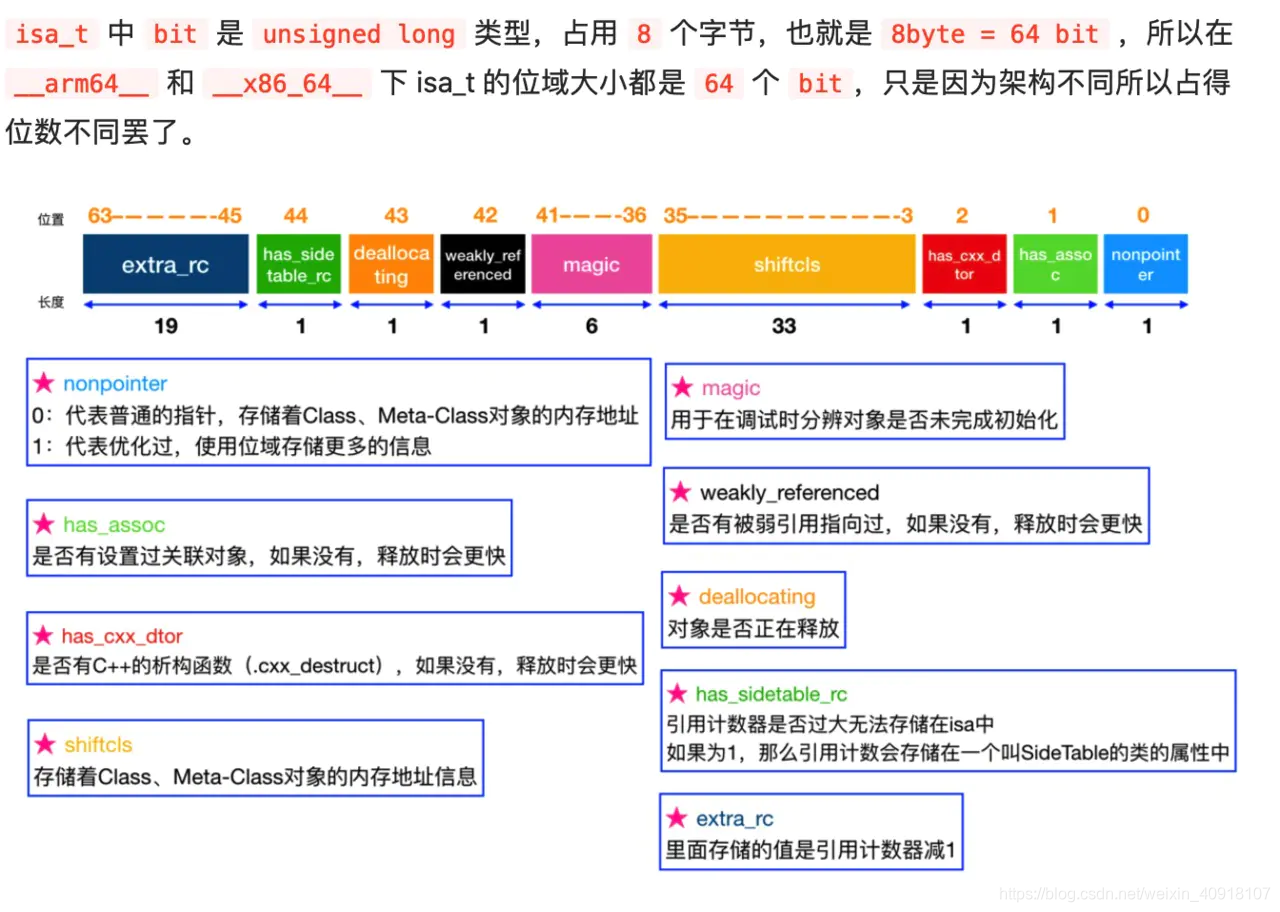

我们以__arm64__为例，分别解析一下ISA_BITFIELD的属性：
在这里插入图片描述

isa与类的关联

关联

以下是initIsa的源码：

inline void
objc_object::initIsa(Class cls, bool nonpointer, bool hasCxxDtor)
{
    assert(!isTaggedPointer());

    if (!nonpointer) {
        isa.cls = cls;//使用cls定义isa
    } else {
        assert(!DisableNonpointerIsa);
        assert(!cls->instancesRequireRawIsa());
//初始化一个isa_t
        isa_t newisa(0);//初始化isa_t

#if SUPPORT_INDEXED_ISA //使用cls定义
        assert(cls->classArrayIndex() > 0);
        newisa.bits = ISA_INDEX_MAGIC_VALUE;
        // isa.magic is part of ISA_MAGIC_VALUE
        // isa.nonpointer is part of ISA_MAGIC_VALUE
        newisa.has_cxx_dtor = hasCxxDtor;
        newisa.indexcls = (uintptr_t)cls->classArrayIndex();
#else//nonpointer
        newisa.bits = ISA_MAGIC_VALUE;
        // isa.magic is part of ISA_MAGIC_VALUE
        // isa.nonpointer is part of ISA_MAGIC_VALUE
        newisa.has_cxx_dtor = hasCxxDtor;
        newisa.shiftcls = (uintptr_t)cls >> 3;
#endif

        // This write must be performed in a single store in some cases
        // (for example when realizing a class because other threads
        // may simultaneously try to use the class).
        // fixme use atomics here to guarantee single-store and to
        // guarantee memory order w.r.t. the class index table
        // ...but not too atomic because we don't want to hurt instantiation
        isa = newisa;
    }
}

在源码中我们可以看到initIsa主要做了两个事：

通过cls初始化isa
如果是非nonpointer,代表普通的指针,存储着Class、Meta-Class对象的内存地址信息
通过bits初始化isa
如果是nonpointer,则会进行一系列的初始化操作.其中的newisa.shiftcls = (uintptr_t)cls >> 3;中的shiftcls存储着Class、Meta-Class对象的内存地址信息

验证

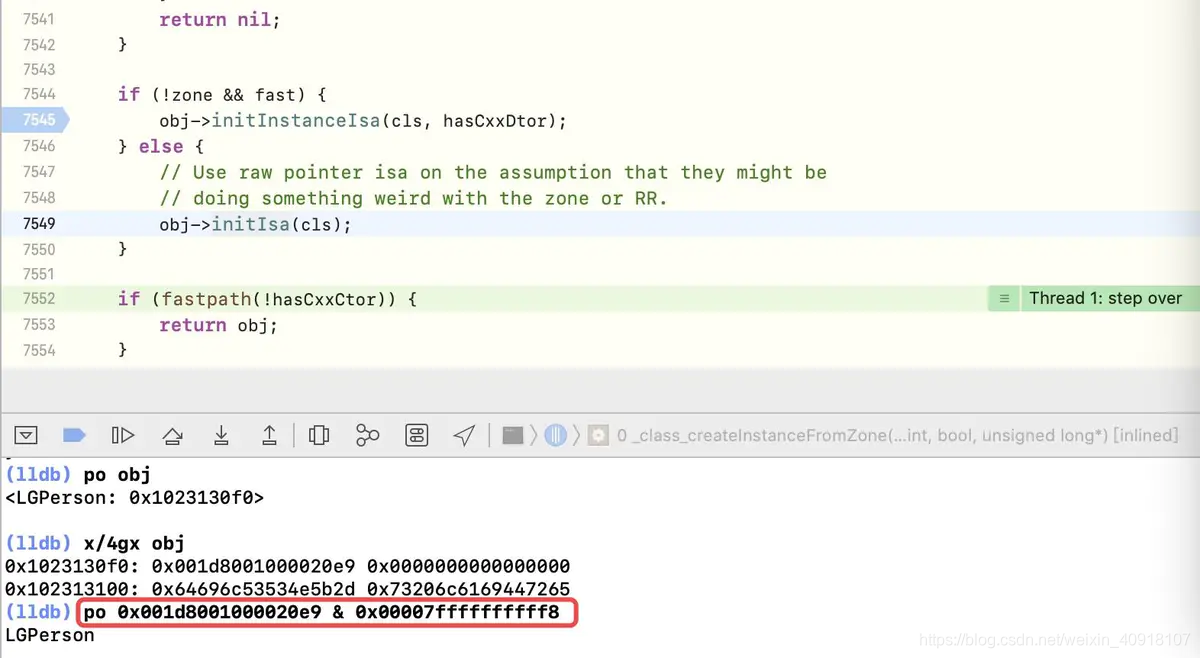

1.通过 isa & ISA_MSAK

ISA_MSAK: arm64中值为 0x0000000ffffffff8ULL;
x86_64中值为 0x00007ffffffffff8ULL。
在_class_createInstanceFromZone方法，此时cls 与 isa已经关联完成
执行po objc查看是否绑定成功
执行x/4gx obj,得到isa指针的地址0x001d8001000020e9
将isa指针地址 & ISA_MASK （处于macOS，使用x86_64中的宏定义），即 po 0x001d8001000020e9 & 0x00007ffffffffff8 ，得出LGPerson

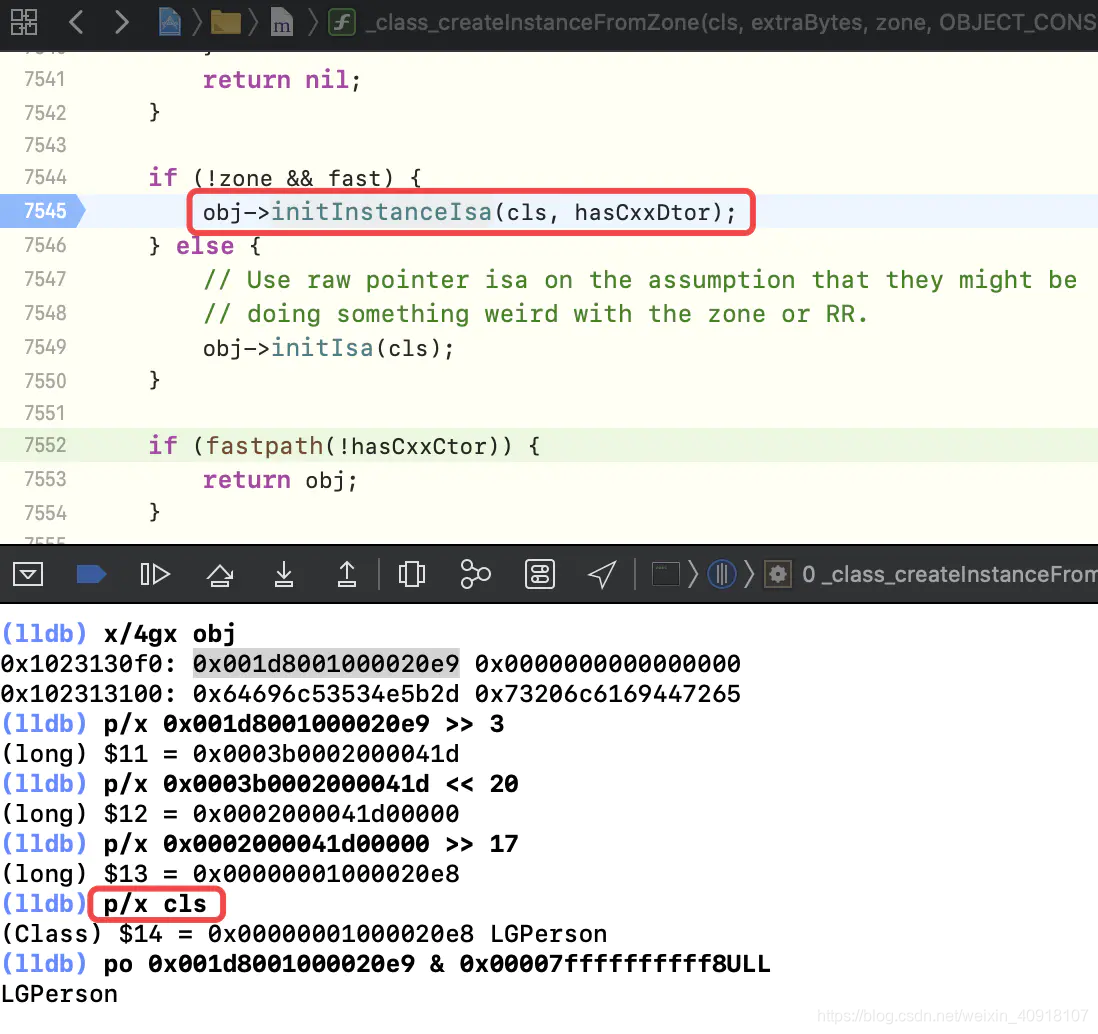

2.通过位运算

在_class_createInstanceFromZone方法，此时cls 与 isa已经关联完成

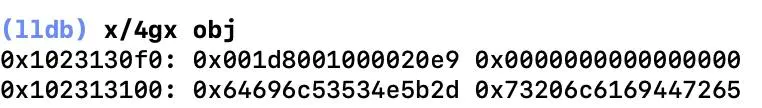

执行x/4gx obj,得到isa指针的地址0x001d8001000020e9，在isa指针中shiftcls存储的是类信息，且shiftcls此时占44位(macOS)。

在这里插入图片描述

想要读取中间的44位类信息，就需要经过位运算，将右边3位，和左边除去44位以外的部分都抹零，其相对位置是不变的。

位运算步骤：

将isa地址右移3位：p/x 0x001d8001000020e9 >> 3 ,得到0x0003b0002000041d
在将得到的0x0003b0002000041d左移20位：p/x 0x0003b0002000041d << 20,得到0x0002000041d00000
将得到的0x0002000041d00000 再右移17位：p/x 0x0002000041d00000 >> 17得到新的0x00000001000020e8
获取cls的地址与上面的进行验证：p/x cls 也得出0x00000001000020e8，所以由此可以证明 cls 与 isa是关联的

在这里插入图片描述

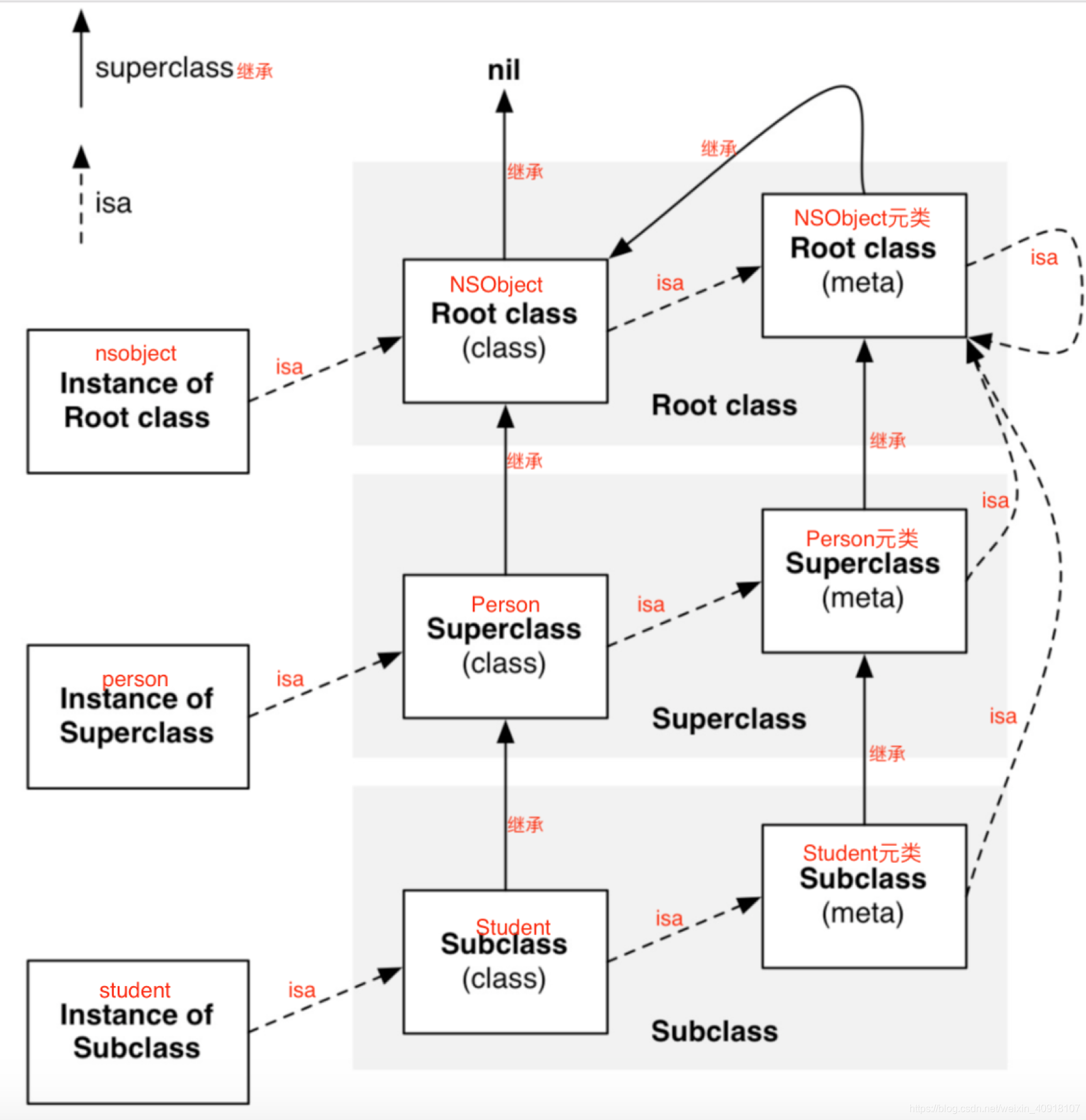

isa指向走位

(注：虚线代表isa;实线代表继承)
在这里插入图片描述
解析：

Isa：对象的isa指向i类对象，类对象的isa指向i元类，元类的isa指向i根元类(NSObject的元类) ，根元类(NSObject的元类) 的isa指向i自己。
继承：类对象的继承指向父类对象，父类对象的继承指向 NSObject，NSObject的继承指向nil;
元类的继承指向父类元类，父类元类的继承指向根元类(NSObject的元类)，根元类(NSObject的元类)的继承指向nil;

元类

有上述我们知道了isa继承的走向，类对象的isa指向了元类，那元类是个什么东西呢？

类在OC中其实也是一个对象，称之为类对象，其isa的位域执行苹果定义的元类；
元类是系统生成的，其定义和创建都是由编译器完成的，在这个过程中，类的归属来自于元类；
元类是类对象的类，每个类都有一个独一无二的元类，用来存储类方法等相关信息；

**问题 **：
Student继承于Person，那么Student类型的对象student与Person类型的对象person是什么关系？
答案是：没有任何关系！
类是可以继承的，但是对象之间是没有任何关系的。

验证

准备工作

创建类Person，继承于NSObject：
.h文件

#import <Foundation/Foundation.h>

@interface Person : NSObject
    @property (nonatomic, copy) NSString *name;
    @property (nonatomic, copy) NSString *nickName;
    // @property (nonatomic, copy) NSString *hobby;
    @property (nonatomic, assign) int age;
    @property (nonatomic, assign) long height;

    @property (nonatomic) char c1;
    @property (nonatomic) char c2;

@end

创建Student类，继承于Person
.h文件

#import <Foundation/Foundation.h>
#import "Person.h"

@interface Student : Person

@end

在main.m文件中初始化Person和Student

 #import <UIKit/UIKit.h>
#import "AppDelegate.h"
#import "Person.h"
#import "Student.h"

int main(int argc, char * argv[]) {
    @autoreleasepool {
        //0x00007ffffffffff8ULL
        Person *person = [Person alloc];
        Student *student = [Student alloc];
        return UIApplicationMain(argc, argv, nil, NSStringFromClass([AppDelegate class]));
        }

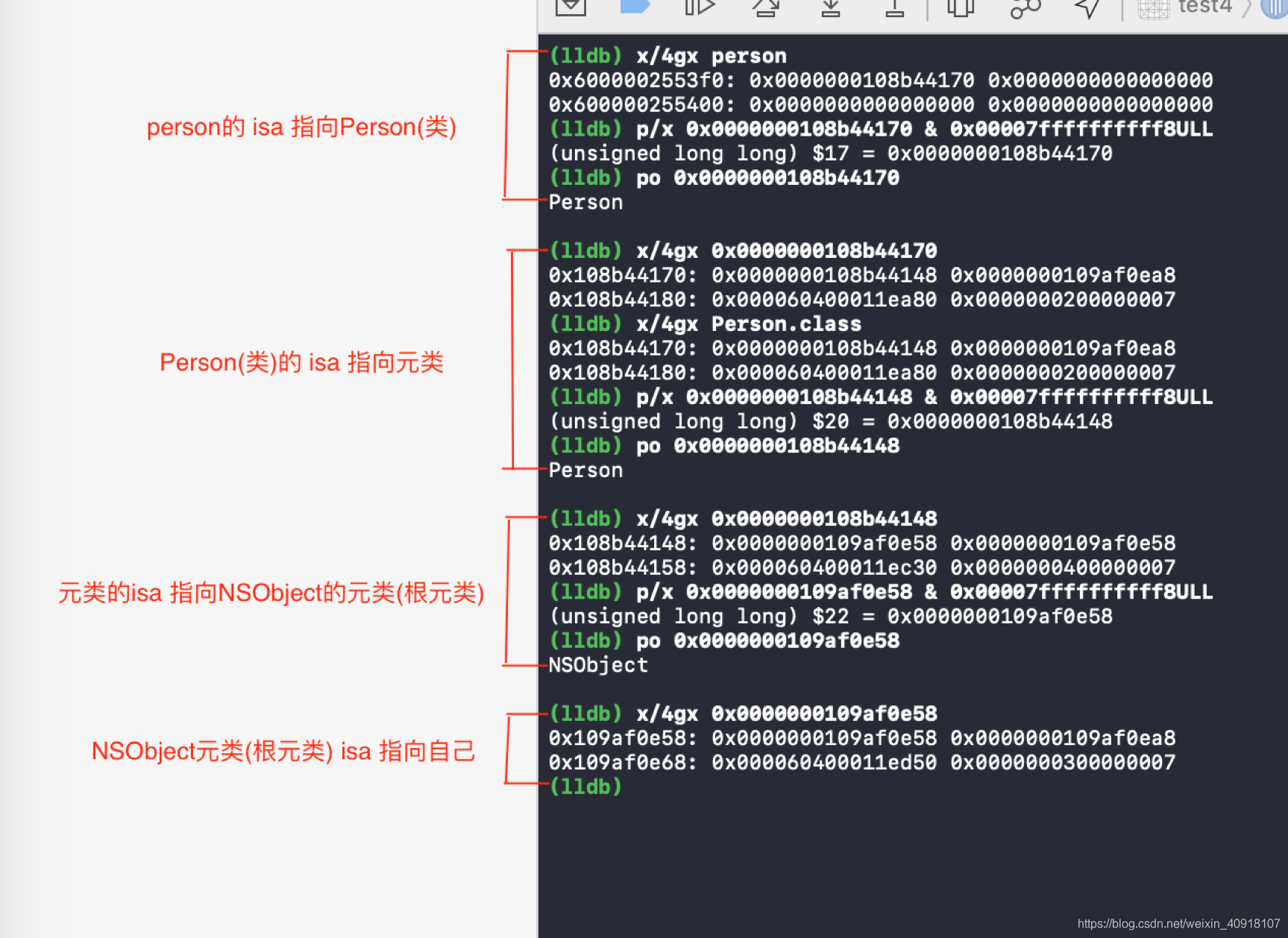

验证person 的isa走位
通过lldb命令打印探索isa的走位：
在这里插入图片描述

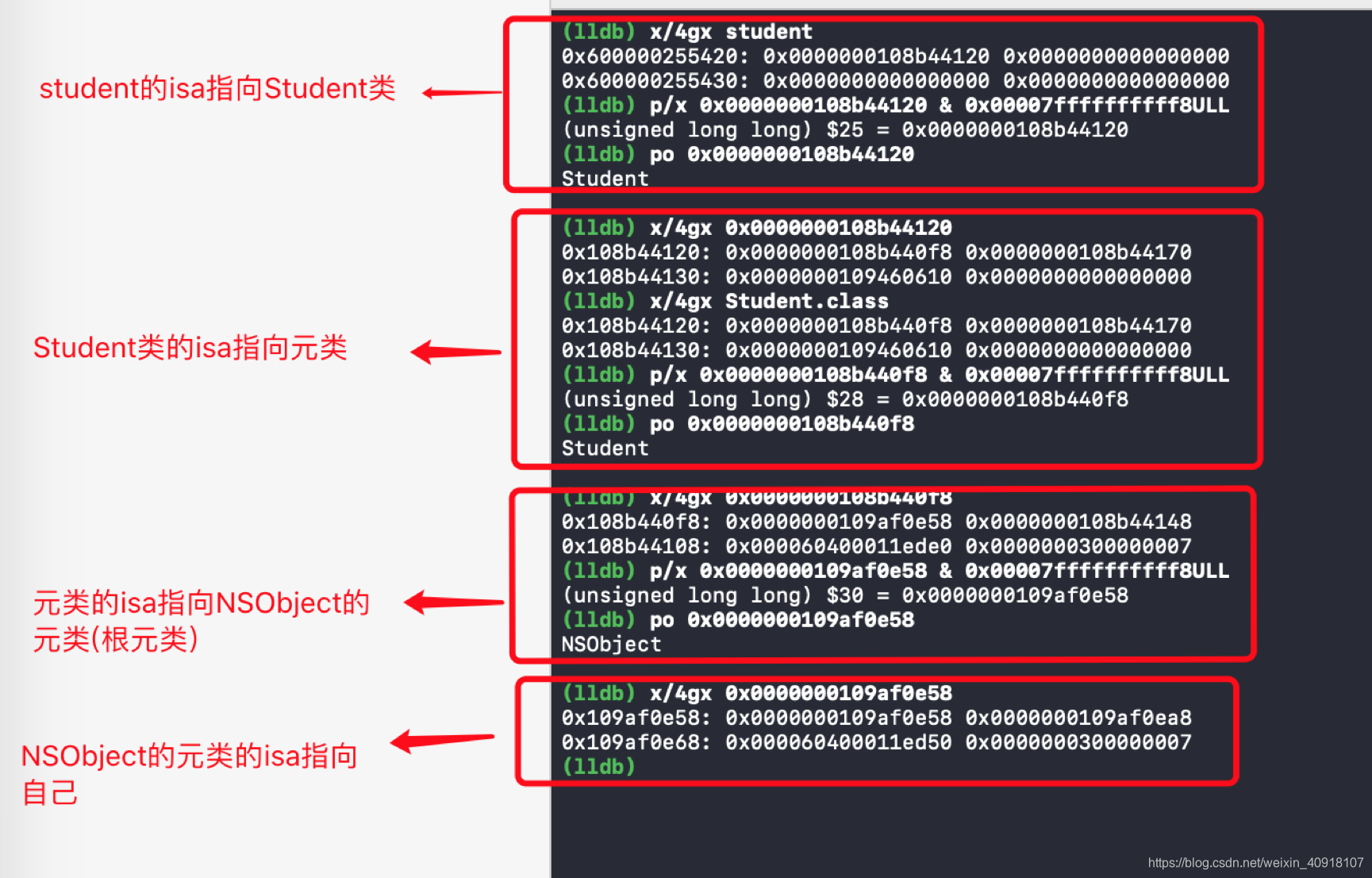

验证student的isa走位

在这里插入图片描述
验证类对象的继承

验证元类的继承

总结

isa走向：对象 -> 类对象 -> 元类 -> 根元类(NSObject的元类) -> 自己(根元类)
继承：类对象 -> 父类对象 -> NSObject -> nil
元类 –> 父类元类 ->根元类(NSObject的元类) -> NSObject -> nil;
