无线WLAN隧道转发模式下数据的封装以及转发过程

无线WLAN隧道转发模式下数据的封装以及转发过程

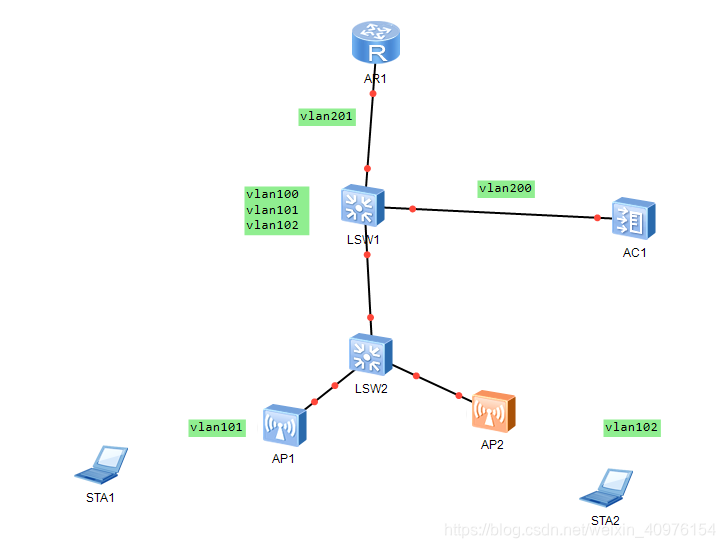

实验用的拓扑：

• AP1、AP2的业务vlan为101、102，管理vlan为100，AR路由器作为DHCP服务器为AP和终端分配IP地址、DNS等信息。

• vlan100、101、102的网关都在核心交换机上。

• 核心交换机上做DHCP中继，把AP与终端的dhcp请求转到服务器上。

• 分别使用直接转发模式和隧道转发模式。

遇到的问题

在进行完正常的配置，AP上线、下发配置后，直接转发模式下的终端连接AP结果正常，但是在改为隧道转发模式后终端却怎么也获取不到IP信息，一直处于正在连接的状态。
当时感到困惑的是，通过wireshark抓包分析发现，这个请求包在并没有按照预想的通过中继来到dhcp服务器这里，进一步分析发现终端的dhcp discover封装了两层的vlan tag，内层为AP的业务vlan，外层为管理vlan，这时才恍然大悟，隧道模式下，数据会通过隧道封装先送到AC在进行处理。而业务vlan在核心交换机也就是网关那里就终结了，AC上并没有这些vlan信息，也不能为终端提供dhcp服务，导致了终端一直处于连接的状态。
这个时候解决问题的思路也就清晰了。

• 把AC配成dhcp服务器，直接为终端提供服务

• 在AC上
