随身WIFI恢复日记

引言

因为折腾WIFI棒子的过程中，不小心砖了。现在需要重新刷一下机，所以把之前的过程的细节给梳理一下

1 、恢复

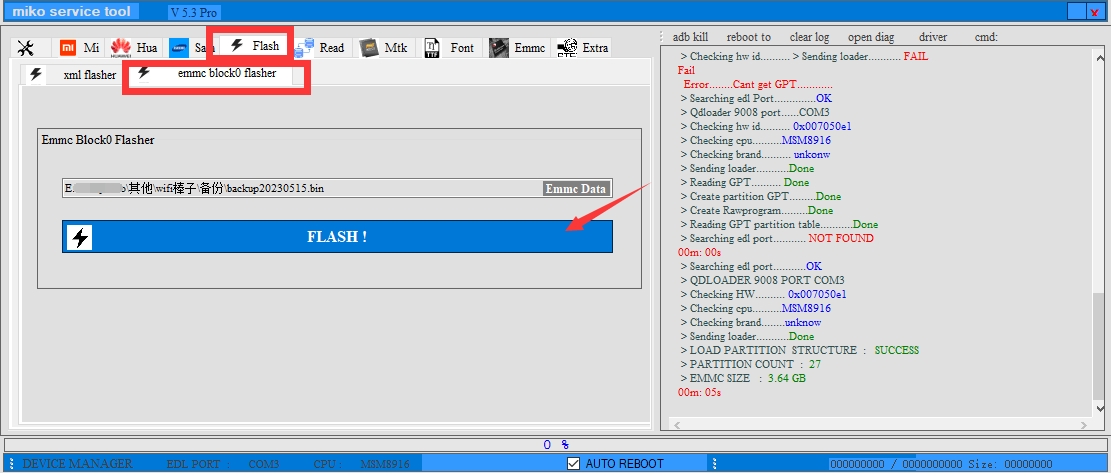

使用备份镜像文件恢复随身WIFI，使用MIKO软件将文件刷写到EMMC中。等待一会就好了

2 、原始分区

既然已经恢复成原始镜像了，不如深入研究一下，使用MIKO读取出随身WIFI原始镜像的分区表，其分别的作用如下：

序号	分区名称	起始地址	分区大小	含义作用
1	modem	0x000000004000000	64 MB	调制解调器相关固件
2	sbl1	0x000000008000000	512 KB	Secondary Bootloader 1
3	sbl1bak	0x000000008080000	512 KB	Secondary Bootloader 1备份
4	aboot	0x000000008100000	1024 KB	Android Bootloader
5	abootbak	0x000000008200000	1024 KB	Android Bootloader备份
6	rpm	0x000000008300000	512 KB	实时功耗管理相关固件
7	rpmbak	0x000000008380000	512 KB	实时功耗管理相关固件备份
8	tz	0x000000008400000	512 KB	信任区相关固件
9	tzbak	0x000000008480000	512 KB	信任区相关固件备份
10	hyp	0x000000008500000	512 KB	Hypervisor相关固件
11	hypbak	0x000000008580000	512 KB	Hypervisor相关固件备份
12	pad	0x000000008600000	1024 KB	用于填充对齐
13	modemst1	0x000000008700000	1.5 MB	调制解调器存储区1
14	modemst2	0x000000008880000	1.5 MB	调制解调器存储区2
15	misc	0x000000008A00000	1024 KB	杂项存储区，存储一些系统信息
16	fsc	0x000000008B00000	1024 Bytes	文件系统可读写 flashed_config 区域
17	ssd	0x000000008B00400	8 KB	传感检测数据存储区
18	splash	0x000000008B02400	10 MB	启动画面相关资源存储区
19	DDR	0x00000000C000000	32 KB	存储DDR访问相关操作
20	fsg	0x00000000C008000	1.5 MB	文件系统可读写 fsgpartition 区域
21	sec	0x00000000C188000	16 KB	用于存储一些安全相关的数据
22	boot	0x00000000C18C000	16 MB	存储系统内核及启动脚本
23	system	0x00000000D18C000	800 MB	存储Android系统及应用程序

3、刷机

详细过程略过，原来的文章有写过，解析一下刷机的脚本

base包中的bat文件

@echo off
echo OpenStick Bootloader
echo please make sure your device in fastboot mode
pause
fastboot erase boot
fastboot flash boot lk2nd.img
fastboot reboot
echo when detected a fastboot device
pause
fastboot oem dump fsc && fastboot get_staged fsc.bin
fastboot oem dump fsg && fastboot get_staged fsg.bin
fastboot oem dump modemst1 && fastboot get_staged modemst1.bin
fastboot oem dump modemst2 && fastboot get_staged modemst2.bin
fastboot erase lk2nd
fastboot erase boot
fastboot reboot bootloader
echo when detected a fastboot device
pause
fastboot flash partition gpt_both0.bin
fastboot flash hyp hyp.mbn
fastboot flash rpm rpm.mbn
fastboot flash sbl1 sbl1.mbn
fastboot flash tz tz.mbn
fastboot flash fsc fsc.bin
fastboot flash fsg fsg.bin
fastboot flash modemst1 modemst1.bin
fastboot flash modemst2 modemst2.bin
fastboot flash aboot aboot.bin
fastboot flash cdt sbc_1.0_8016.bin
fastboot erase boot
fastboot erase rootfs

fastboot reboot
echo flashing debian!
echo when detected a fastboot device
pause

debian包中的bat文件

@echo off
echo OpenStick Debian
echo please make sure your device in fastboot mode
pause
fastboot flash boot boot.img
fastboot -S 200m flash rootfs rootfs.img
echo all done!!
pause

上述两个刷机脚本执行了如下操作：

1. 检查当前设备是否进入fastboot模式
2. 擦除boot分区
3. 将lk2nd.img固件刷入boot分区
4. 重启设备
5. 检查当前设备是否进入fastboot模式
6. 将fsc、fsg、modemst1、和modemst2分区的数据通过fastboot oem dump获取，并存储为对应的.bin文件
7. 擦除lk2nd分区以释放空间
8. 再次擦除boot分区
9. 重新进入fastboot模式
10. 将EMMC的分区表(gpt_both0.bin)刷入分区表分区(partition)中。
11. 将处理器子系统固件(hyp.mbn)刷入处理器子系统分区(hyp)中。
12. 将调度器固件(rpm.mbn)刷入调度器分区(rpm)中。
13. 将系统引导固件(sbl1.mbn)刷入引导程序分区(sbl1)中。
14. 将fsc.bin刷入fsc分区
15. 将fsg.bin刷入fsg分区
16. 将modemst1.bin刷入modemst1分区
17. 将modemst2.bin刷入modemst2分区
18. 将aboot.bin刷入aboot分区
19. 刷入cdt/sbc_1.0_8016.bin文件
20. 删除boot分区
21. 删除rootfs分区
22. 重新启动设备
23. 将boot.img固件刷入boot分区
24. 将rootfs.img固件刷入rootfs分区，并设置缓存区大小为200M（-S 200m）

刷机后分区

序号	名称	起始地址	分区大小	大小（KB）	含义和作用
1	cdt	0x4000000	0x800	2	设备配置数据，例如产品型号，硬件类型等
2	sbl1	0x8000000	0x80000	512	Secondary Bootloader 1
3	rpm	0x8080000	0x80000	512	实时功耗管理相关固件
4	tz	0x8100000	0x100000	1024	信任区相关固件
5	hyp	0x8200000	0x80000	512	处理器虚拟化软件，用于以虚拟形式运行操作系统
6	sec	0x8280000	0x4000	16	用户数据的加密/解密密钥
7	modemst1	0x8284000	0x200000	2048	第一个运营商相关数据分区
8	modemst2	0x8484000	0x200000	2048	第二个运营商相关数据分区
9	fsc	0x8684000	0x400	1	文件系统可读写 flashed_config 区域
10	fsg	0xC000000	0x200000	2048	文件系统可读写 fsgpartition 区域
11	aboot	0x10000000	0x100000	1024	Android Bootloader
12	boot	0x10100000	0x4000000	64,000	操作系统 Bootloader
13	devinfo	0x14100000	0x100000	1024	设备信息配置：例如设备ID和IMEI号等
