本文通过动态图深入浅出地解释了三极管的电流放大作用和工作原理，包括NPN型三极管的结构、集电极与发射极的电荷分布变化，以及如何通过基极电压控制集电极电流。此外，还介绍了基本放大电路的构成和信号放大过程。
三极管的电流放大作用应该算是模拟电路里面的一个难点内容，我想用这几个动画简单的解释下为什么小电流Ib能控制大电流Ic的大小，以及放大电路的原理。
这里的三极管也叫双极型晶体管，模电的放大电路和数电的简单逻辑电路里面都会用到。有集电极c、基极b、发射极e、以及两个PN结：集电结和发射结。

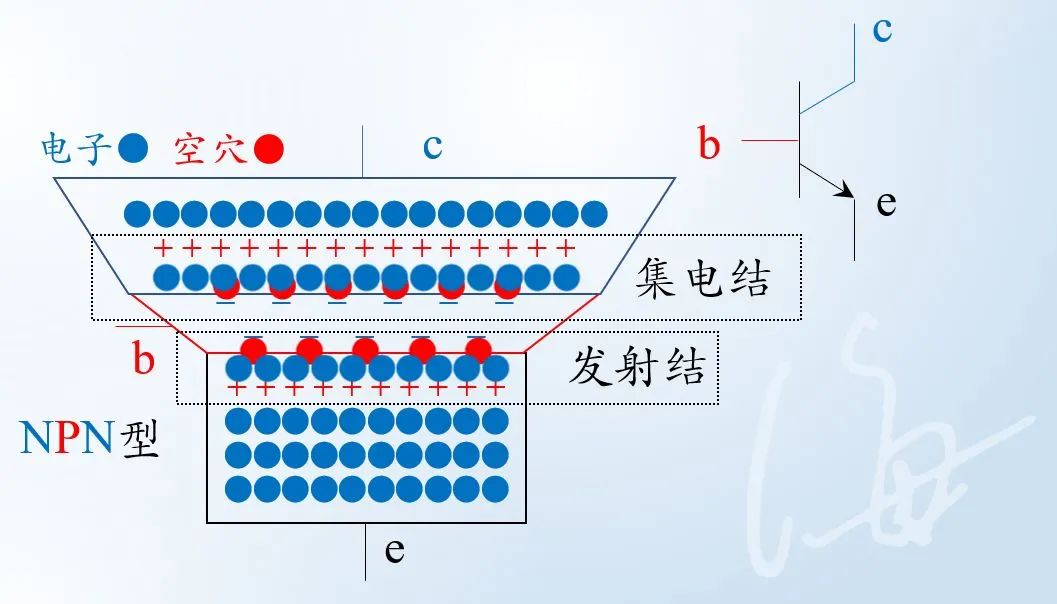

集电极面积比较大，基极厚度薄而且载流子浓度比较低。下图是个NPN型的三极管：

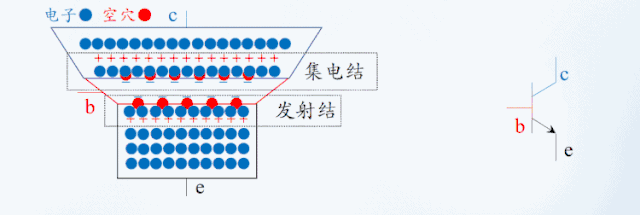

当发射结正偏时，电荷分布会发生变化，发射结宽度会变窄；相当于给电子打开了一扇e到b的大门集电结反偏时，电荷分布会也发生变化，集电结宽度会变宽。
相当于打开了阻碍电子从c极跑出去的大门，如下方动画所示：
b极会接一个大电阻RB限制电流Ib的大小，跑到b极的那些多余的电子就只好穿越集电结，形成电流
