一文了解BIOS相关名词

在BIOS研发中，出现了很多专业名词，弄懂可帮助深入了解BIOS。

1、PC名词

CPU 实模式、保护模式、虚386模式

实模式在概念上类似于一个8088处理器。所有的资源，包括I/O端口，都可以被软件用户所访问。访问I/O地址不受限制。
其它两种处理器模式，保护模式和虚86模式，会限制对I/O的访问。这意味着像windows或OS/2那样高级的操作系统可以控制谁被允许读写I/O端口。
在DOS环境下，内存管理器运行在保护模式下，以便在运行于虚8086模式下的DOS的顶部提供一系列的内存服务。在某些情况下，内存管理器需要对访问进行控制，或者“陷入”指定的I／Ｏ地址。

ＣＭＯS内存

系统带有一个小型的CMOS内存，其中保存着系统断电时的数据。该内存用来记录软盘的类型和数目、硬盘大小信息、内存大小以及其它重要的系统数据。关掉电源，内容不会丢失。

RTC时钟

CMOS芯片还含有一个实时时钟（ＲＴＣ），用来保持当前时间，关掉电源时，RTC由计算机内部的电池供电，内容不会丢失。

DMA

DMA可以让一部分内存和I/O总线不需要借助CPU就可以进行数据传送，软件可以通过I／Ｏ端口通ＤＭＡ控制器通信，并指示传送数据的来源、走向和大小。

ROM/RAM

RAM（random access memory）即随机存储内存，这种存储器在断电时将丢失其存储内容，故主要用于存储短时间使用的程序,RAM通常都是在掉电之后就丢失数据，典型的RAM就是计算机的内存。ROM（Read-Only Memory）即只读内存，是一种只能读出事先所存数据的固态半导体存储器,系统停止供电的时候仍然可以保持数据, 如CMOS，BIOS。

Flsah

FLASH 存储器又称闪存，它结合了ROM和RAM的长处，不仅具备电子可擦除可编程（EEPROM）的性能，还不会断电丢失数据同时可以快速读取数据（NVRAM 的优势），U盘和MP3里用的就是这种存储器。

2、BIOS介绍

BIOS

其实，它是一组固化到计算机内主板上一个ROM芯片上的程序，它保存着计算机最重要的基本输入输出的程序、开机后自检程序和系统自启动程序，它可从CMOS中读写系统设置的具体信息.。

POST

POST（Power On Self Test,Post）加电自检，加电之后的第一步，主要检测关机设备是否正常工作，接着初始化其它设备

LPC

LPC总线（Low pin count Bus），是在IBM PC兼容机中用于把低带宽设备和“老旧”连接到CPU上。那些常见低速设备有：BIOS，串口，并口，PS/2的键盘和鼠标，软盘控制器，比较新的设备有可信平台模块。

I2C

I2C总线是由Philips公司开发的一种简单、双向二线制同步串行总线。它只需要两根线即可在连接于总线上的器件之间传送信息。传输速度较慢，挂载RTC设备、蜂鸣报警器等。

PCI

PCI总线是一种树型结构，并且独立于CPU总线，可以和CPU总线并行操作。PCI总线上可以挂接PCI设备和PCI桥片，PCI总线上只允许有一个PCI主设备，其他的均为PCI 从设备，而且读写操作只能在主从设备之间进行，从设备之间的数据交换需要通过主设备中转。PCI插槽上可插raid卡，网卡等。

Driver

Driver包含以下功能 1）必须可以被重复执行 2）不需要实时启动 3）支持硬件的热插拔

Event

UEFI不再支持中断（准备地说，UEFI不再为开发者提供中断支持，但在UEFI内部还是使用了时钟中断），所有的异步操作都要通过事件（Event）来完成。

KBC

This Keyboard Controller supports a standard keyboard and mouse controller interface.

RAID

磁盘阵列（Redundant Arrays of Independent Disks，RAID）,磁盘阵列是由很多块独立的磁盘，组合成一个容量巨大的磁盘组，利用个别磁盘提供数据所产生加成效果提升整个磁盘系统效能。利用这项技术，将数据切割成许多区段，分别存放在各个硬盘上。

BMC

BMC，执行伺服器远端管理控制器，英文全称为Baseboard Management Controller. 为基板管理控制器。它可以在机器未开机的状态下，对机器进行固件升级、查看机器设备、等一些操作。

GPT

GPT:全局唯一标识分区表（GUID Partition Table）是一个实体硬盘的分区结构。GUID分区表（GPT)是作为（Extensible Firmware Interface）计划的一部分引入的。相对于PC常用较旧的主引导记录（MBR）分区方案，GPT提供了更加灵活的磁盘分区机制。允许大于2TB的卷容量。

MBR

MBR（Master Boot Record）是硬盘的首个扇区（也称为0号扇区），0号扇区用于存放启动代码和主分区表。Legacy模式支持磁盘分区为MBR结构。UEFI模式只支持64位系统，磁盘分区为GPT结构（GUID模式）。

IPMI

IPMI 能够横跨不同的操作系统、固件和硬件平台，可以智能的监视、控制和自动回报大量服务器的运作状况，以降低服务器系统成本。BMC使用的是IPMI协议与BIOS或OS交互。

UEFI系统的启动过程

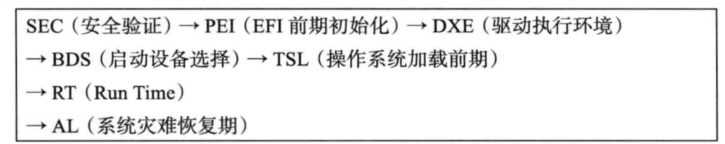

UEFI 系统的启动遵循UEFI平台初始化（PlatformInitialzation）标准。UEFI系统从加电到关机可分为7个阶段。

SEC阶段

SEC（Security Phase）阶段是平台初始化的第一阶段，计算机系统加电后进入这个阶段。执行4种任务，1）接收并处理系统启动和重启信号，2）初始化临时存储区域，3）作为可信系统的根，4）传递系统参数给下一个阶段（即PEI）

PEI 阶段

PEI（Pre-EFI Initialization）阶段资源仍然十分有限，内存到了PEI后期才被初始化，其主要功能是为DXE准备执行环境，将需要传递到DXE的信息组成HOB（Handoff Block）列表，最终将控制权转交到DXE手中

DXE 阶段

DXE（Driver Execution Environment）阶段执行大部分系统初始化工作，进入此阶段时，内存已经可以被完全使用，因儿此阶段可以进行大量的复杂工作。

BDS阶段

BDS（Boot Device Selection）的主要功能包括：1）初始化控制台设备 2）加载必要的设备驱动 3）根据系统设置加载和执行启动项

TSL阶段

TSL（Transient System Load）是操作系统加载器（OS Loader）执行的第一阶段，在这一阶段OS Loader 作为一个UEFI应用程序运行，系统资源仍然由UEFI内核控制。当启动服务ExitBootServices()服务被调用后，系统进入Run Time 阶段。

RT阶段

系统进入RT（Run Time）阶段后，系统的控制权从UEFI内核转交到OS Loader手中，UEFI 占用的各种资源被会收到OS Loader，仅有UEFI运行时服务保留给OS Loader和OS使用。随着OS Loader的执行，OS最终取得对系统的控制权

AL阶段

在RT阶段，如果系统（硬件或软件）遇到灾难性错误，系统固件需要提供错误处理和灾难恢复机制，这种机制运行在AL(After Life)阶段。

3、工业规范

UEFI

UEFI的前身是Intel在1998年开始开发的Intel Boot Initiative，后来被重命名为可扩展固件接口（Extensible Firmware Interface，缩写EFI,UEFI论坛的创始者是11家知名电脑公司，包括Intel、IBM等硬件厂商，软件厂商Microsoft，及BIOS厂商AMI、Insyde及Phoenix。

EDKII

软件厂商可以根据UEFI标准开发自己的UEFI实现，其中常用的开源实现是EDKII,EDKII是代码工程。

NVME

NVMe是一种高性能、NUMA（非统一内存访问）优化的、高度可扩展的存储协议，用于连接主机和内存子系统。NVMe是专门为NAND、闪存等非易失性存储设计的，NVMe协议建立在高速PCIe通道上。

SATA

SATA，即Serial ATA（串行 ATA），全称是Serial Advanced Technology Attachment，是由Intel、IBM、Maxtor 和 Seagate等公司共同提出的硬盘接口新规范。因为采用串行连接方式，所以使用 SATA 接口的硬盘又叫串口硬盘。

ACPI

高级配置与电源接口（Advanced Configuration and Power Interface），简称ACPI.ACPI是为了解决APM的缺陷而问世的,APM全称是 Advanced Power Management（高级电源管理）它是一种基于BIOS 的系统电源管理方案 (是由BIOS实现）提供CPU和外设的电源管理功能；当空闲的时候会被OS调用提供CPU的电源管理.

SMbios

早期叫DMI， 是英文单词 Desktop Management Interface 的缩写，也就是桌面管理界面，它含有关于系统硬件的配置信息。计算机每次启动时都对 DMI 数据进行校验，如果该数据出错或硬件有所变动，就会对机器进行检测，并把测试的数据写入 BIOS 芯片保存。
