ARCGIS展点（XY坐标）及矢量转CAD坐标显示的问题

  1. ARCGIS展点（XY坐标）

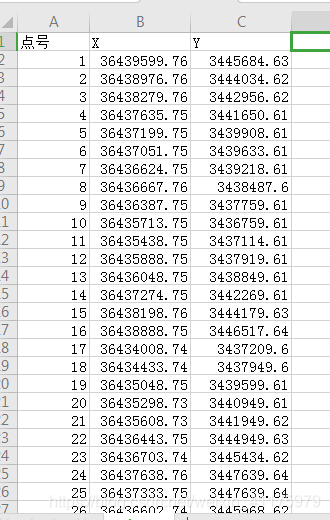

    已有点数据，2000坐标系，.xls格式，如下图：
    在这里插入图片描述

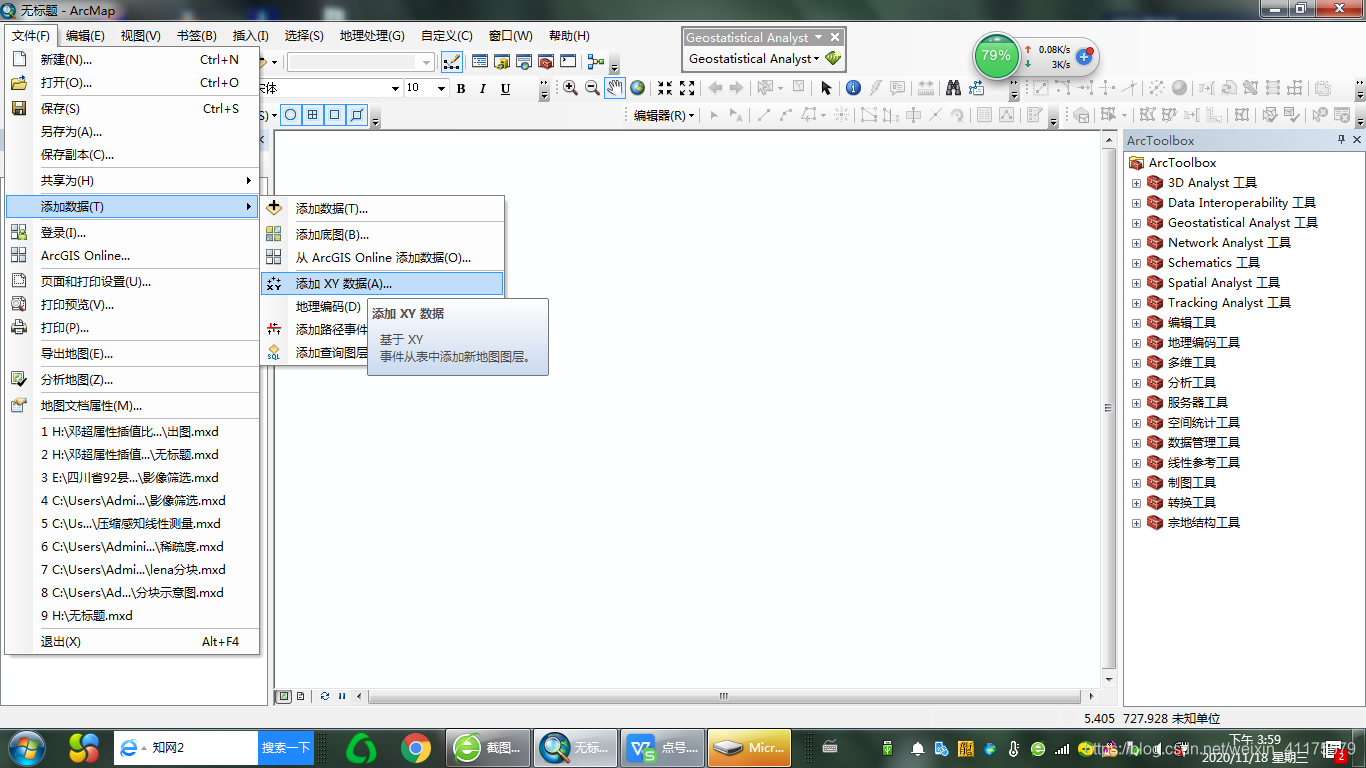

    打开ARCGIS，从文件中添加点数据，如下图：
    在这里插入图片描述

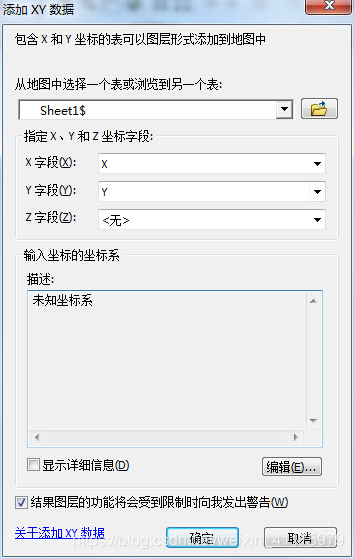

    选择点数据表格，自动匹配XY坐标，然后确定
    在这里插入图片描述

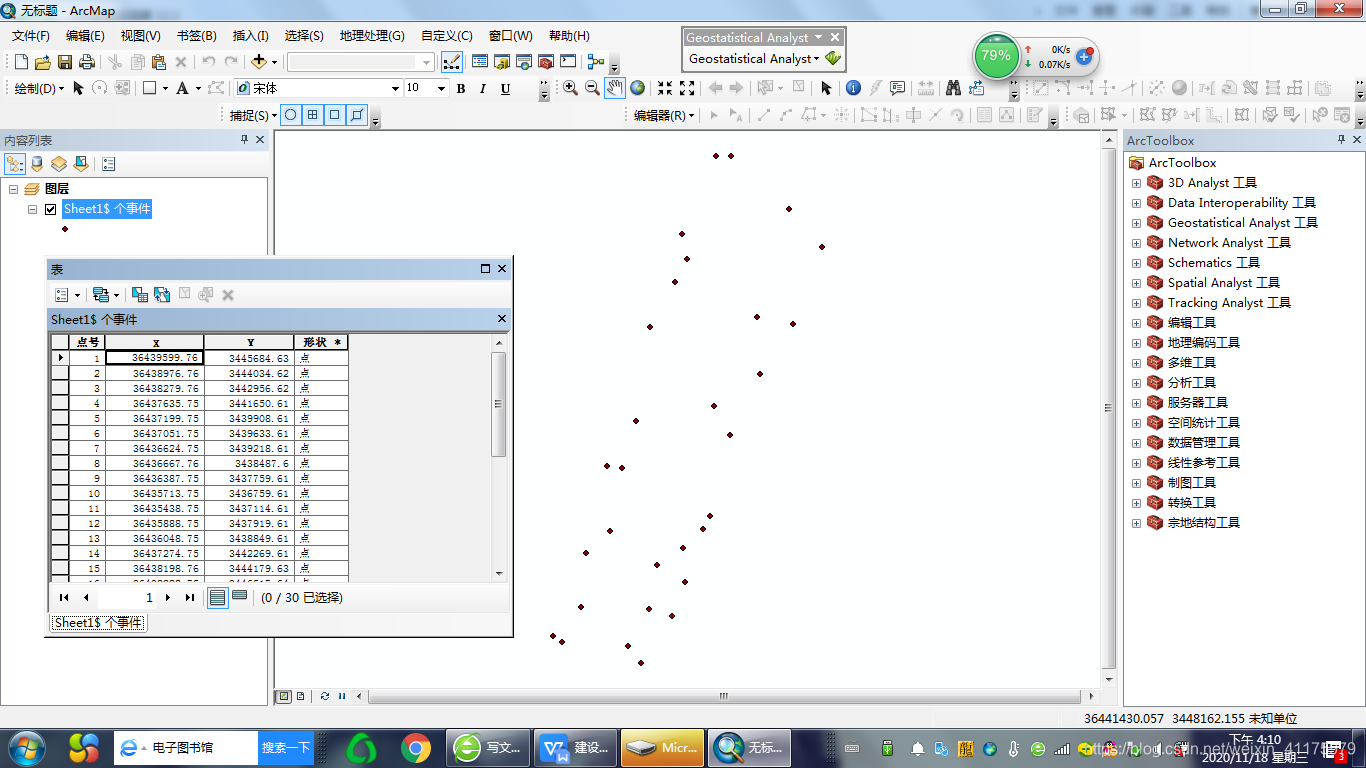

    展点情况如下
    在这里插入图片描述

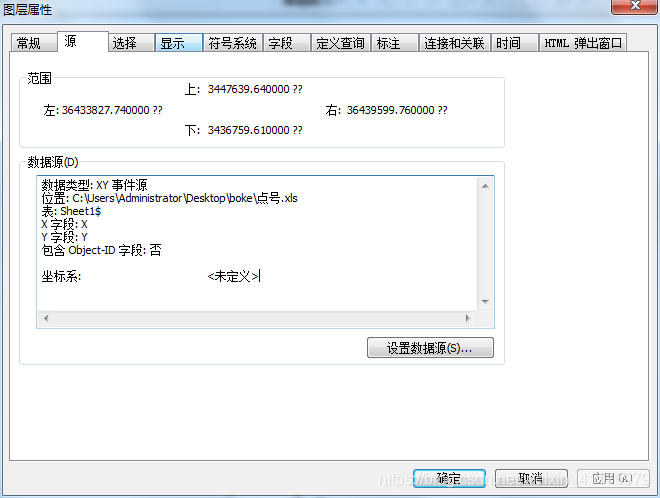

此时该点图层不可编辑，也无地理坐标、投影坐标，无法与其它数据套合，所以需要将其定义坐标系并导出；
在这里插入图片描述
导出前，设置地理
