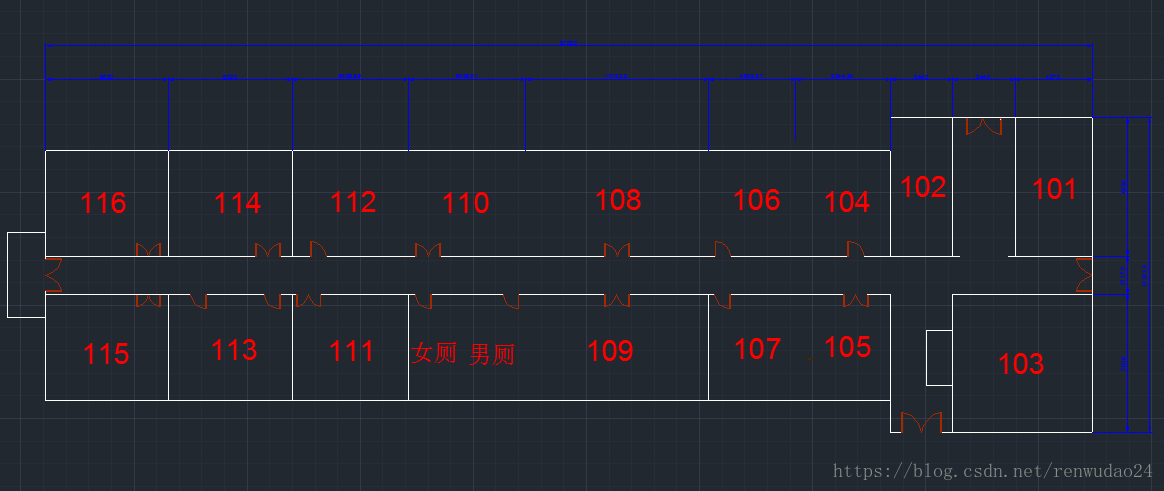

将点位坐标展到CAD上，可查看点位分布。

1、点位数据

如下表所示数据

点号CAD xCAD y
1-15740.8302-36648.0288
2-15740.8302-35828.0288
3-15740.8302-35008.0288
4-16570.8302-36648.0288
5-16570.8302-35828.0288
6-16570.8302-35008.0288
7-17400.8302-36648.0288
8-17400.8302-35828.0288
9-17400.8302-35008.0288

2、坐标拼接

使用如下语句

=B2 & ","&C2
点号CAD xCAD y格式（x,y）
1-15740.8302-36648.0288-15740.8302,-36648.0288
2-15740.8302-35828.0288-15740.8302,-35828.0288
3-15740.8302-35008.0288-15740.8302,-35008.0288
4-16570.8302-36648.0288-16570.8302,-36648.0288
5-16570.8302-35828.0288-16570.8302,-35828.0288
6-16570.8302-35008.0288-16570.8302,-35008.0288
7-17400.8302-36648.0288-17400.8302,-36648.0288
8-17400.8302-35828.0288-17400.8302,-35828.0288
9-17400.8302-35008.0288-17400.8302,-35008.0288

3、构造点及坐标

使用下面语句，po代表点（point），用逗号间隔

="po " &D2&""
点号CAD xCAD y格式（x,y）点
1-15740.8302-36648.0288-15740.8302,-36648.0288po -15740.8302,-36648.0288
2-15740.8302-35828.0288-15740.8302,-35828.0288po -15740.8302,-35828.0288
3-15740.8302-35008.0288-15740.8302,-35008.0288po -15740.8302,-35008.0288
4-16570.8302-36648.0288-16570.8302,-36648.0288po -16570.8302,-36648.0288
5-16570.8302-35828.0288-16570.8302,-35828.0288po -16570.8302,-35828.0288
6-16570.8302-35008.0288-16570.8302,-35008.0288po -16570.8302,-35008.0288
7-17400.8302-36648.0288-17400.8302,-36648.0288po -17400.8302,-36648.0288
8-17400.8302-35828.0288-17400.8302,-35828.0288po -17400.8302,-35828.0288
9-17400.8302-35008.0288-17400.8302,-35008.0288po -17400.8302,-35008.0288

4、点号坐标

x和y都加偏移量5，即点号的位置，执行如下语句

=B2+5 &","&C2+5
点号CAD xCAD y格式（x,y）点点号坐标
1-15740.8302-36648.0288-15740.8302,-36648.0288po -15740.8302,-36648.0288-15735.8302,-36643.0288
2-15740.8302-35828.0288-15740.8302,-35828.0288po -15740.8302,-35828.0288-15735.8302,-35823.0288
3-15740.8302-35008.0288-15740.8302,-35008.0288po -15740.8302,-35008.0288-15735.8302,-35003.0288
4-16570.8302-36648.0288-16570.8302,-36648.0288po -16570.8302,-36648.0288-16565.8302,-36643.0288
5-16570.8302-35828.0288-16570.8302,-35828.0288po -16570.8302,-35828.0288-16565.8302,-35823.0288
6-16570.8302-35008.0288-16570.8302,-35008.0288po -16570.8302,-35008.0288-16565.8302,-35003.0288
7-17400.8302-36648.0288-17400.8302,-36648.0288po -17400.8302,-36648.0288-17395.8302,-36643.0288
8-17400.8302-35828.0288-17400.8302,-35828.0288po -17400.8302,-35828.0288-17395.8302,-35823.0288
9-17400.8302-35008.0288-17400.8302,-35008.0288po -17400.8302,-35008.0288-17395.8302,-35003.0288

5、标记点号语句

形成CAD可执行的语句，用于在CAD上标记点号。160为字高，0为旋转角，各元素部分需有空格。

="-text "&F2&" 160 "&"0 "&A2&""
点号CAD xCAD y格式（x,y）点点号坐标标记点号
1-15740.8302-36648.0288-15740.8302,-36648.0288po -15740.8302,-36648.0288-15735.8302,-36643.0288-text -15735.8302,-36643.0288 160 0 1
2-15740.8302-35828.0288-15740.8302,-35828.0288po -15740.8302,-35828.0288-15735.8302,-35823.0288-text -15735.8302,-35823.0288 160 0 2
3-15740.8302-35008.0288-15740.8302,-35008.0288po -15740.8302,-35008.0288-15735.8302,-35003.0288-text -15735.8302,-35003.0288 160 0 3
4-16570.8302-36648.0288-16570.8302,-36648.0288po -16570.8302,-36648.0288-16565.8302,-36643.0288-text -16565.8302,-36643.0288 160 0 4
5-16570.8302-35828.0288-16570.8302,-35828.0288po -16570.8302,-35828.0288-16565.8302,-35823.0288-text -16565.8302,-35823.0288 160 0 5
6-16570.8302-35008.0288-16570.8302,-35008.0288po -16570.8302,-35008.0288-16565.8302,-35003.0288-text -16565.8302,-35003.0288 160 0 6
7-17400.8302-36648.0288-17400.8302,-36648.0288po -17400.8302,-36648.0288-17395.8302,-36643.0288-text -17395.8302,-36643.0288 160 0 7
8-17400.8302-35828.0288-17400.8302,-35828.0288po -17400.8302,-35828.0288-17395.8302,-35823.0288-text -17395.8302,-35823.0288 160 0 8
9-17400.8302-35008.0288-17400.8302,-35008.0288po -17400.8302,-35008.0288-17395.8302,-35003.0288-text -17395.8302,-35003.0288 160 0 9

6、CAD中展点操作

（1）选择点样式

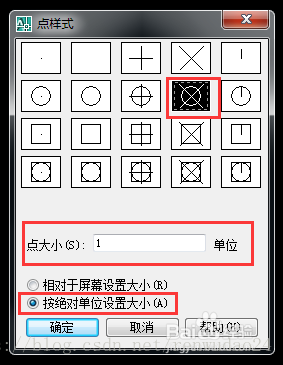

【格式】——【点样式】，将点大小设为200；



（2）复制【点】所在列的数据，粘贴在CAD的命令行，回车。

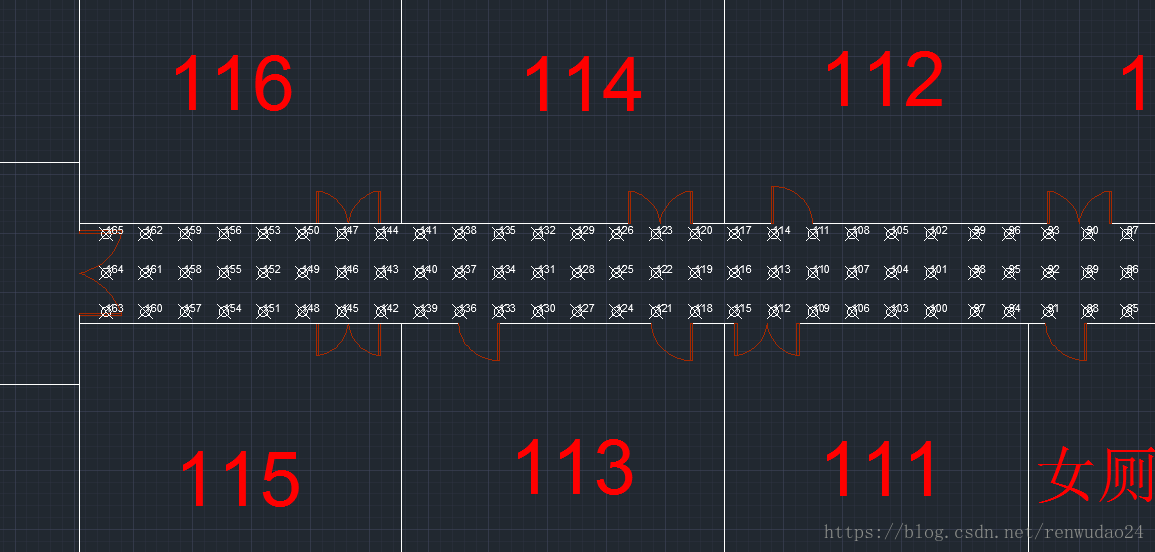

（3）复制【标记点号】栏的数据到CAD命令行，并回车。

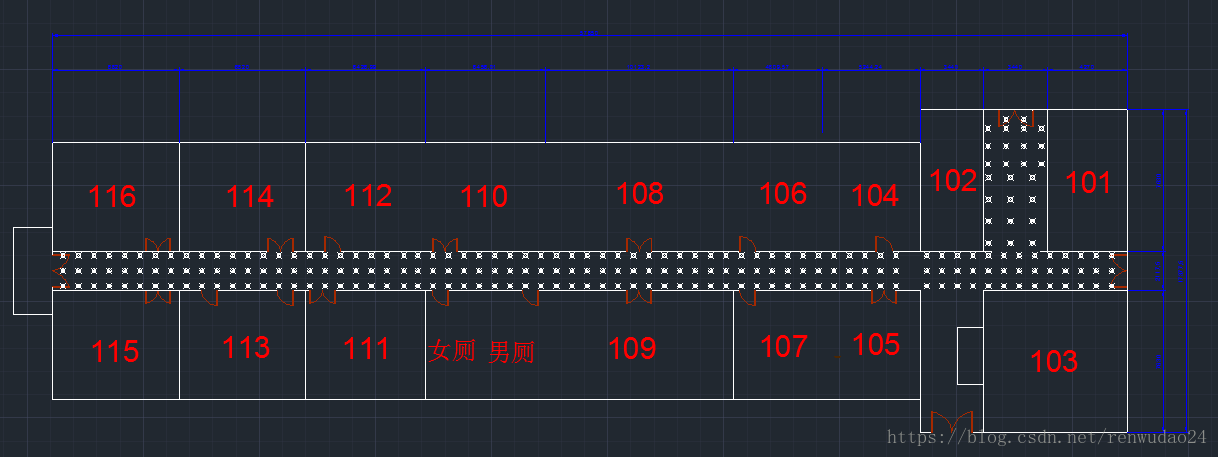

cad展点插件lisp使用_LISP快速展点程序
