通信基础 8 —— MIMO / 3GPP / UMI

转载 添加链接描述

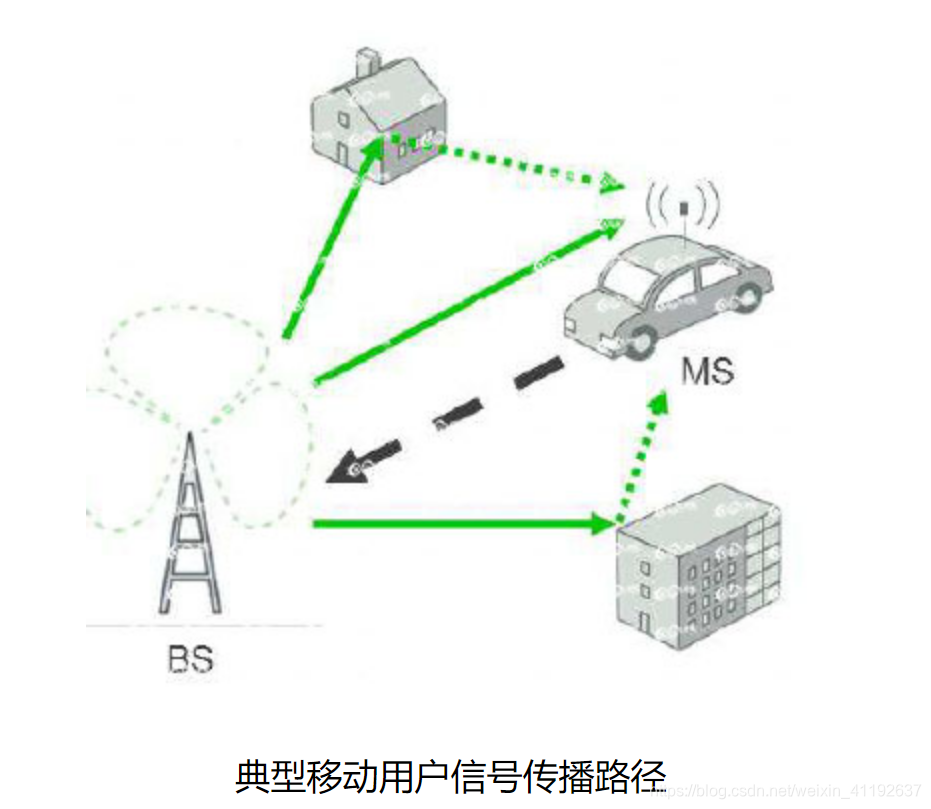

在多天线分集技术和自适应阵列天线技术引入无线通信系统之后，MIMO信道逐渐成为了无线信道传播模型的热点。MIMO终端的性能，最终被归结为基带算法与射频天线作为一个整体，在终端经历不同信道时，对时延、多普勒频移、空间相关性、极化信息的处理能力。这决定了MIMO OTA测试的核心内容是对现实信道环境的重建，即信道模型的建立。

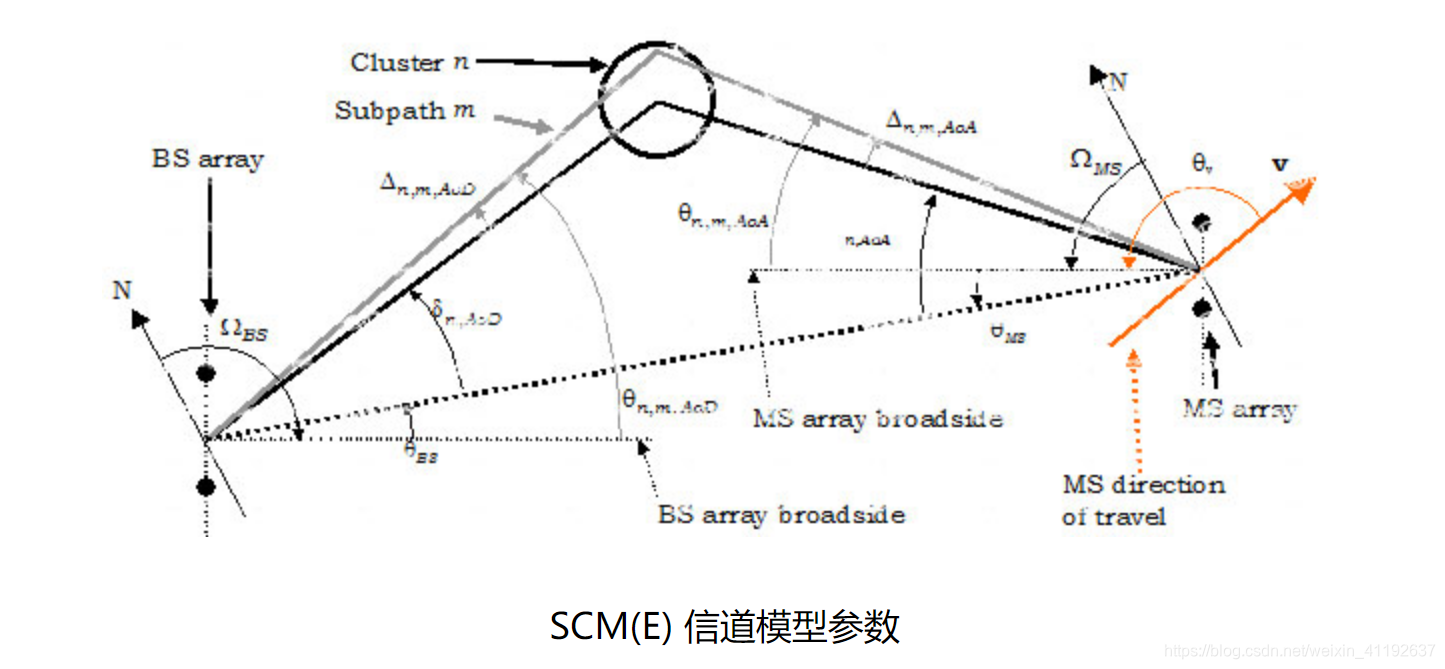

3GPP定义了SCM（Spatial Channel Model）和SCME（Spatial Channel Model Extension）信道模型。SCM中定义了6束来波，每一束被称为一个簇，每一簇由20个子径构成，每个簇都具有各自的到达角、离开角、时延、角度功率谱等特性，模拟现实的信道传播环境。

随着通信技术的不断发展，带宽的增大提升了系统对信道时延的解析度，3GPP SCM模型中针对5MHz带宽在2GHz工作频率建立的信道模型新的有些不足，向前兼容SCM模型的扩展模型SCME能适应新技术带来的对信道模型的要求。对于SCM模型定义的5MHz宽带下的6径模型，SCME模型通过将每一径扩展为三个径，使得更宽带宽的信道模型能够体现出频率选择性衰落。

SCME信道模型支持如下3种典型的信道环境：

城市微小区（Umi）：基站间距小于1km，基站天线位于屋顶高度；

城市宏小区（Uma）：基站间距大约3km，基站天线高于屋顶高度；

郊区宏小区（Sma）：基站间距大约3km，基站天线高于屋顶高度。

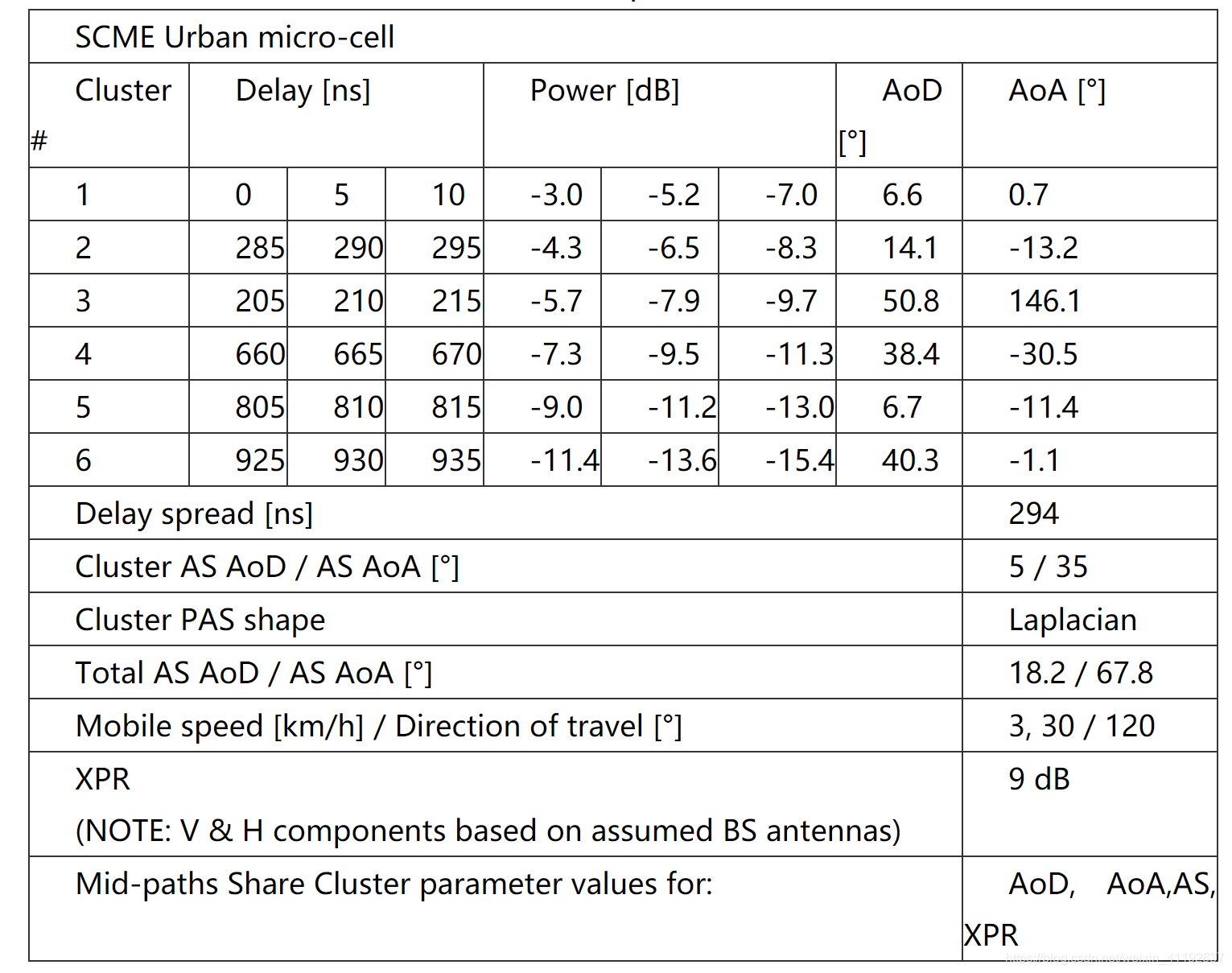

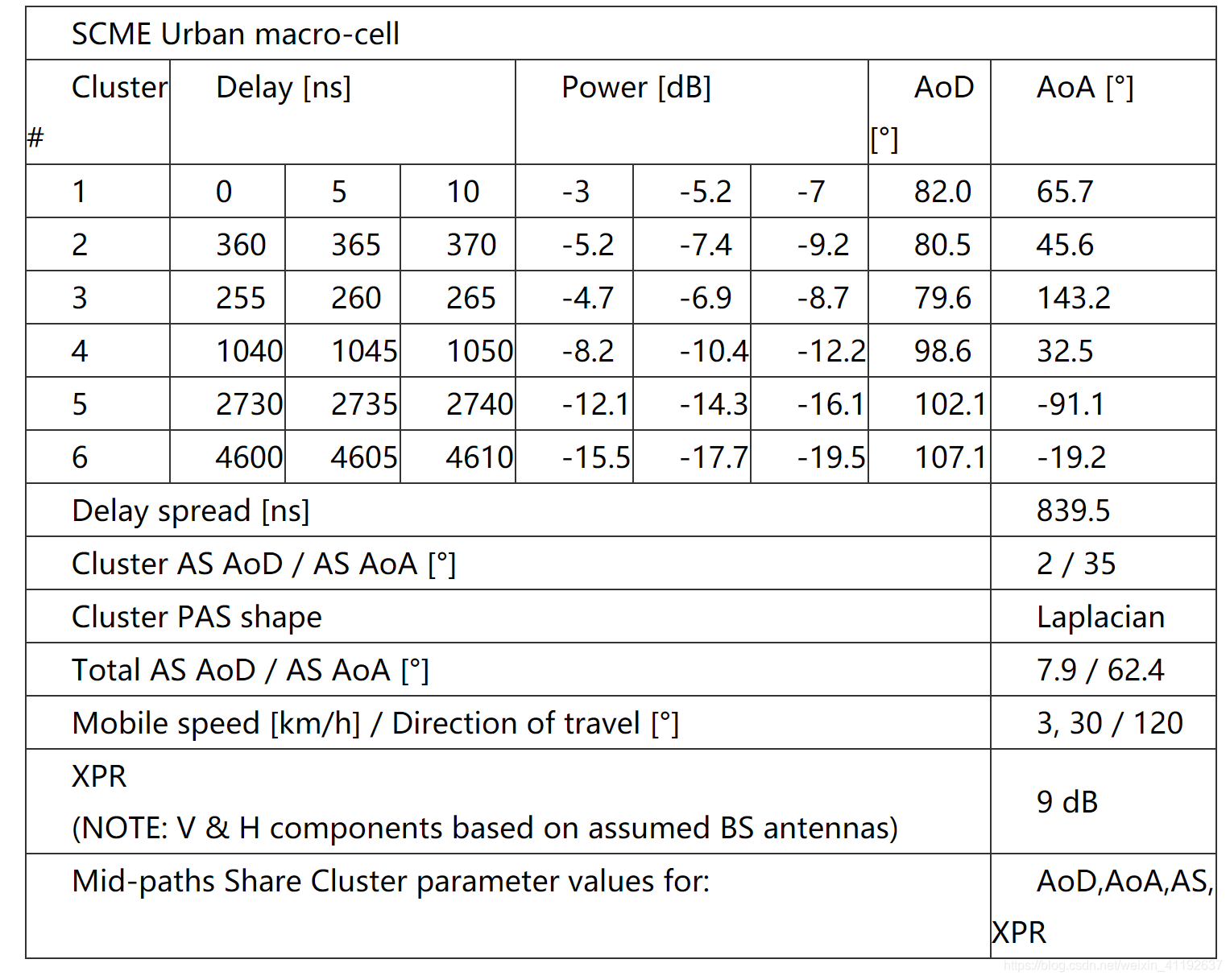

3GPP标准需要测试的是Umi和Uma两种信道环境，下面是3GPP中对Umi和Uma两种信道环境的参数配置。而当前研发信道仿真器的制造商主要是由Anite和Spirent.
