TFTLCD液晶屏ESD静电防护

日常使用中，对于环境要求苛刻的产品有可能会被ESD导致产品工作异常，死机，甚至损坏并引发其他的安全问题，所以目前各类液晶触控类产品在上市销售前的必须进行ESD及其他浪涌电流测试。

液晶屏ESD测试 fail的主要现象

1.无显示（黑屏或白屏）–>系统fail或LCM fail（背光/LCD）

2.显示断线。

3.显示花屏–>系统重新开机后能恢复正常。

4.显示闪动一下即正常。

5.ESD Fail 的类型：

6.IC 寄存器值 出错；

ESD 防护之 硬件防护

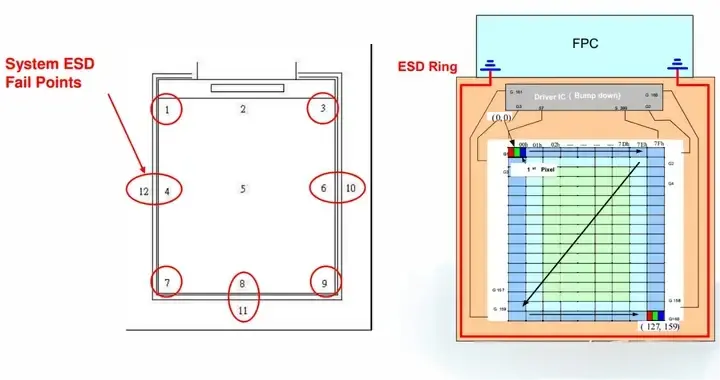

1.增加 ESD Ring。

强烈建议在静电接触口增加TVS ESD器件，利用其防静电特性，形成静电泄放回路，增强保护。

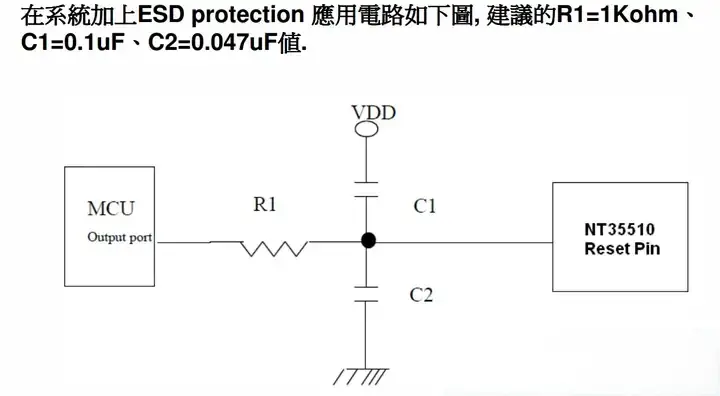

2.在Reset pin加一RC 电路;

3.在两侧VCOM处各加一TVS

建议使用雷卯电子ULC0511CDN DFN1006封装。已在众多显示客户处成功应用，效果满意。

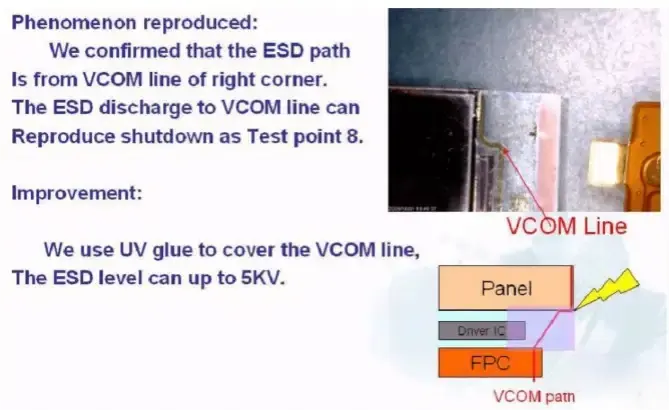

4.面板上的裸露线路需 涂绝缘胶 or 贴绝缘胶布;

LCD液晶屏接口静电浪涌防护方案说明

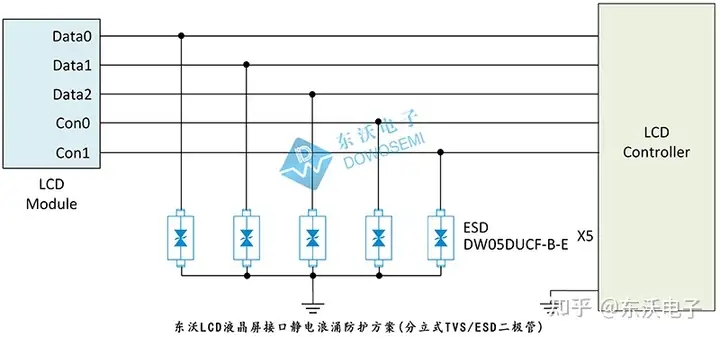

LCD液晶屏静电浪涌问题，东沃电子技术建议在静电接触口增加TVS、ESD保护器件，利用其防静电特性，形成静电泄放回路，增强保护。从东沃LCD液晶屏接口静电浪涌防护方案图中可以看出，LCD数据线及控制信号保护，东沃电子技术推荐选用5颗分立式TVS/ESD二极管DW05DUCF-B-E或1颗集成式TVS/ESD二极管DW05-4RVLC-E对LCD液晶屏进行静电浪涌防护。分立式TVS/ESD二极管DW05DUCF-B-E，工作电压5V、峰值脉冲电流3A、钳位电压20V、漏电流0.15μA、DFN1006-2L封装；结电容低至0.5pF，保证视频传输信号不失真；符合IEC 61000-4-2（静电）±15kV（空气）和 ±10kV（接触）标准。集成式TVS/ESD二极管DW05-4RVLC-E，工作电压5V、峰值脉冲电流4A、钳位电压12V、漏电流5μA；结电容低至0.5pF，保证视频传输信号不失真；SOT-23-6L封装，集成了4个端口保护，有效减小PCB安装空间；符合IEC 61000-4-2（静电）±20kV（空气）和 ±12kV（接触）标准。

LCD液晶屏接口静电浪涌防护器件参数
1）东沃TVS/ESD二极管DW05DUCF-B-E参数
查看东沃电子“ESD-DW05DUCF-B-E Datasheet”规格书可知：
