1.Android Framework基础

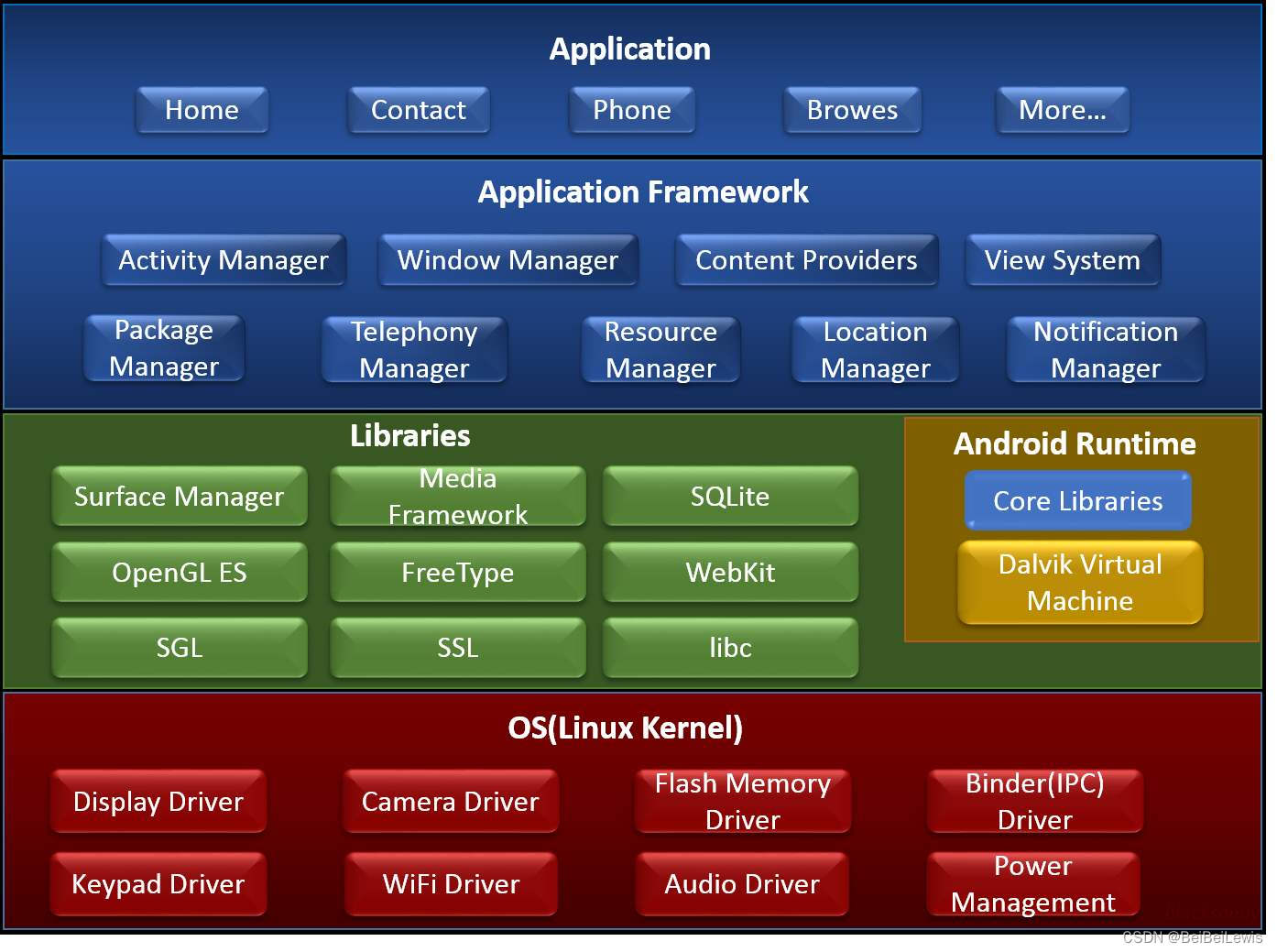

Framework
查看源码工具：SourceInsight
在这里插入图片描述
Instrumentation：可以理解为ActivityThread的一个工具类，在ActivityThread中初始化，一个进程只存在一个Instrumentation对象，在每个Activity初始化时，会通过Activity的Attach方法，将该引用传递给Activity。Activity所有生命周期的方法都有该类来执行。

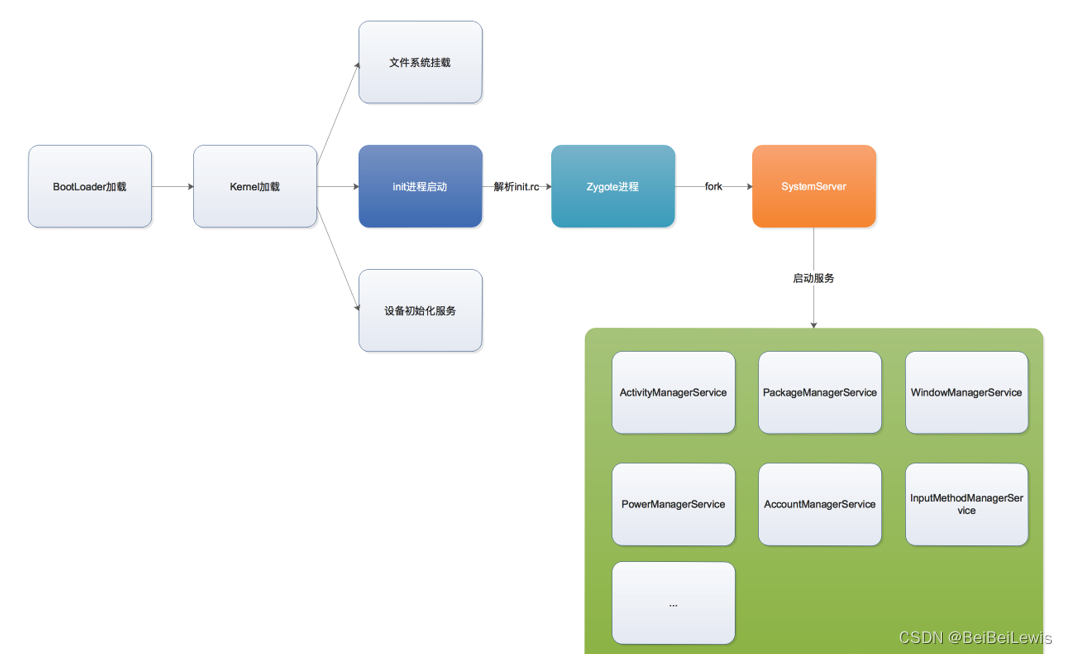

1.1 系统启动流程：

Init进程(pid=1): 启动和守护系统的关键/核心服务(父pid=1，比如start ServiceManager/SurfaceFlinger/Zygote) ：杀不死的服务（打电话，发短信，小米商城等卸载不了的，init的子进程(ServiceManager、SurfaceFlinger、Zygote)）
Zygote进程(App-process，2377)：通过解析init.rc(任务清单)来启动Zygote进程（启动所有App进程；Zygote是native进程-因为入口函数是C语言），Zygote会开启一个serverSocket(c/s，串行)和别的进程通信，为了降低开启App进程效率（打开10个App，开辟内存100->10G）； 作用：加载系统资源， 开启App进程;
-Xzygote /system/bin --zygote --start-system-server
SystemServer（1457）：Zygote进程fork出SystemServer进程（这是个java进程），并开启（startBootstrapServices）好多服务（AMS,PMS,WMS）

PMS（运行在开机的时候）: 包管理相关操作，

  • 1>.遍历包 /data/app文件夹（scanDirLi 遍历并确定是不是Apk -> 获得路径给第二步）;
  • 2>.解压apk fun scanPackageTracedLi -> （ParallelPackageParse.java类操作.parsePackage ->loadApkIntoAssertManager -> 获得cookie给第三步）
  • 3.> DOM解析 AndroidManifest.xml (fun openXmlResourceParser(cookie,MANAFEST_NAME)) -> 最终会得到一个Package对象，里面会包含四大组件的ArrayList<ActivityInfo -> bean对象>集合，并将这个Package对象放到缓存中（ArrayMap<String包名,Package>），以便查找 ； => 提供查询结果；

AMS：Activity管理操作（启动和生命周期的管理）：

  • 1. AMS的startActivity会从PMS中获得package信息：
    • 1.1 AMS的startActivity方法中 -> 创建ActivityStarter.class对象，并调用execute()方法 -> 创建 ActivityStackSupervisor.class 调用resolveIntent(intent, ) 从而返回ResolveInfo；
    • 1.2 resolveIntent方法中具体细节： 通过ams.getPackageManagerInternal -> PackageManagerInternalImpl（PMS的内部类）-> packageManager.resolveIntent -> 获得package后进一步获得ResolveInfo (包含ActivityInfo，serviceInfo…）
    • 1.3 ActivityStarter中处触发mSupervisor.resolveActivity() (把rInfo转activityInfo)
    • 1.4 activityStarter中调用.startActivity( appInfo) -> resource
  • 2. AMS间接触发appThread.scheduleLaunchActivity(ActivityInfo info) (在at.attachApplication的时候，AMS会获得appThread，注意：appThread是activityThread的内部类)
    • 2.1 AT: sendMessage(case: LaunchActivity) -> handleMessage
  • 3. AT: handleLaunchActivity(activityClientRecord, intent) 被触发在handleMessage中，activityClientRecord是来自ams传过来的信息；
    • 3.1 利用反射从r.activityInfo创建activity对象(instrumentation来搞)
    • 3.2 AT: activity.attach(appContext) 再此会new PhoneWindow() 和构建windowManager管理对象；
    • 3.3 AT: instrumentation.callActivityCreate() (然后把activity对象封装成ActivityClientRecord对象(r.activity = activity)，并将其添加到缓存。at.activities: ArrayMap<IBinder, ActivityClientRecord这是个activity的包装类>，记录打开过的Activity. )
    • 3.4 Instrumentation: performCreate() -> activity.onCreate()

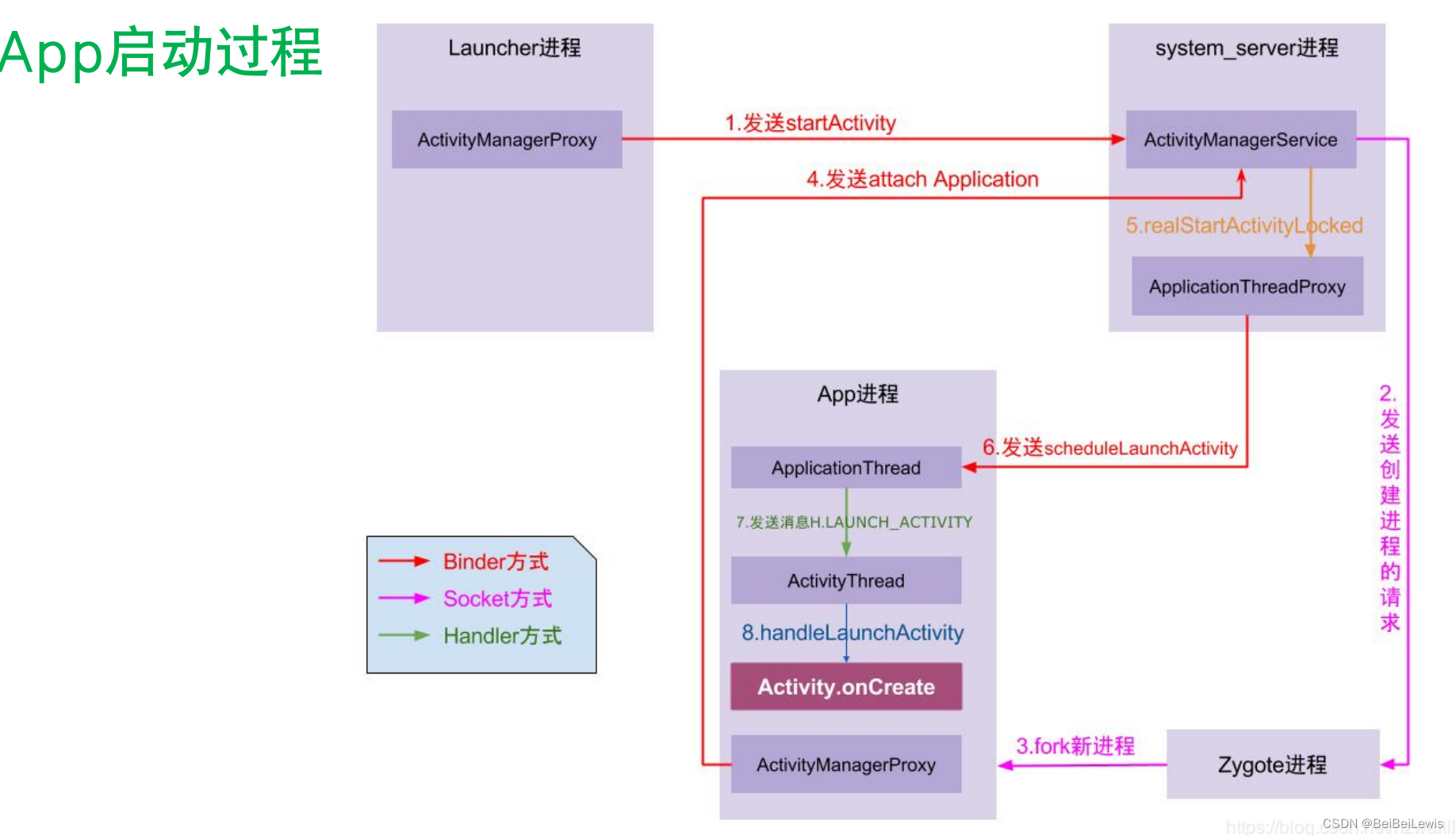

1.2 APP首次启动过程(二次启动走startActivity)

  1. 点App图标，Launcher进程从ServiceManage里面获得AMS服务，然后触发startActivity.

  2. 如果没有App进程，则Zygote进程fork出App进程, 触发ActivityThread的main函数 -> new ActivityThead() -> at.attach()

  3. App进程中获得AMS本地代理(AT: ActivityManager.getService())，触发amsProxy.attachApplication（创建application，attachBaseContext 和realStartActivity）;
    细节别管
    -> AT: amsProxy.attachApplication(appThread) 其中appThread是IApplicationThread.stub. 为了AMS和APP通信。
    -> AMS: appThread.bindApplication(progressName, appinfo,… ) // AMS拿到appInfo给App进程，然后这些信息组装成一个appBindData -> AT: sendMessage(BIND_APPLICATION, appBindData) -> AT: handleMessage(case Bind_Application) -> AT: activityThread.handleBindApplication(appBindData) (创建app: makeApplication -> app.attachBaseContext -> installContentProvider -> 执行Application的生命周期函数:callApplictionOnCreate 就是这后三步耗时) 最终创建出Application 而且走到application的onCreate方法。

  4. AMS间接触发**appThread.scheduleLaunchActivity(ActivityInfo info)**** (在at.attachApplication的时候，AMS会获得appThread，注意：appThread（IApplicationThread.stub）是activityThread的内部类)

  5. AT: handleLaunchActivity(activityClientRecord, customIntent) (具体加AMS那一部分)

上面四部过程中都是黑白屏（fork app进程之前）的状态 -> 解决方案：给appTheme为一张带有app logo的图片（addSplashscreenContent只能是drawable，aos12之后可以是一个动画）；在splashActivity显示的时候，黑白屏终止；
@drawable/icon
广告页（splashActivity）：预加载数据；

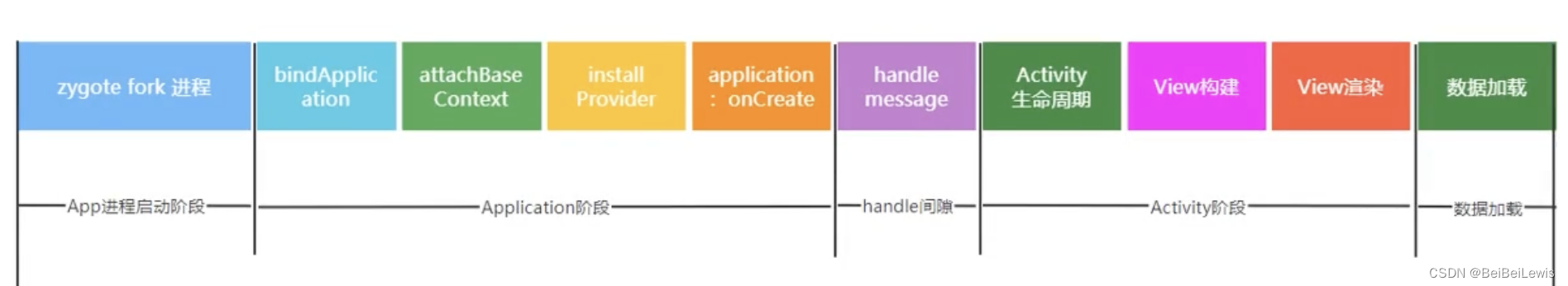

启动优化：
在attachBaseContext中搞事情：加载dex文件（热修复，加固）
在installContentProvider中搞事情：有的第三方leakCanary写了contentProvider；
在app的onCreate中优化：减少第三方SDK 启动，或者异步启动；
在这里插入图片描述

在这里插入图片描述

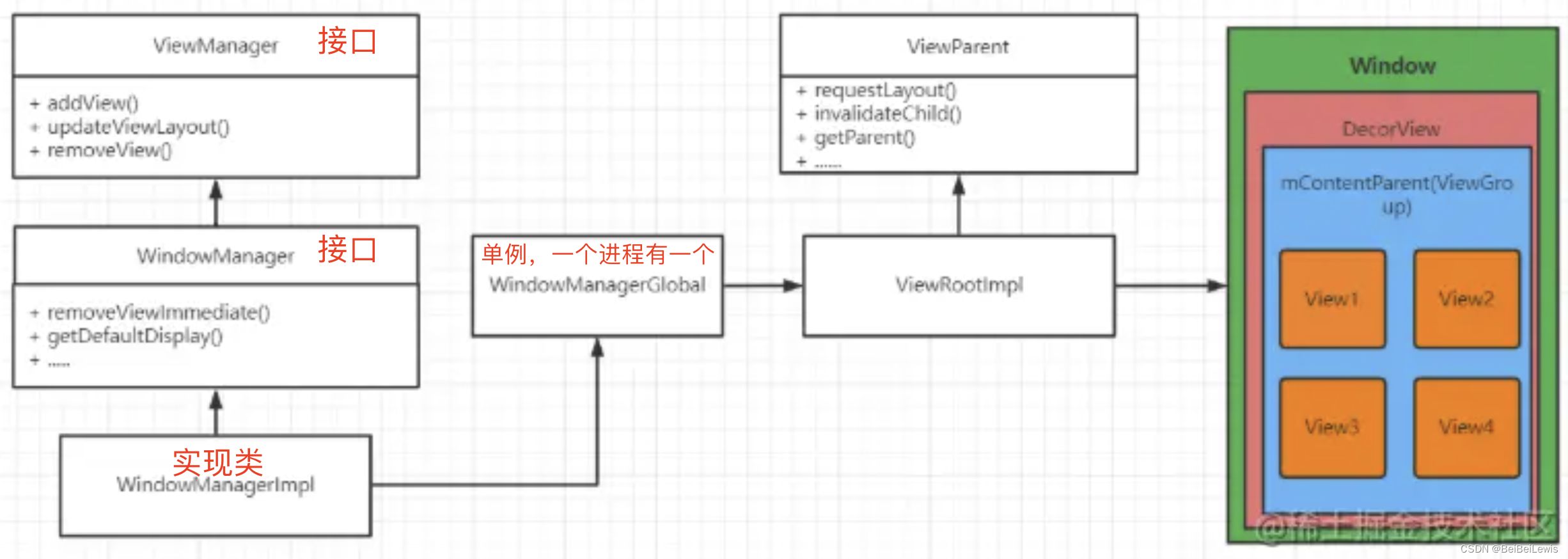

1.4 WMS

在这里插入图片描述
窗口管理，窗口动画，输入系统中转站和Surface 管理. 如窗口创建、绘制、更新、响应事件等
WindowManagerGlobal 就是专门和WMS通信的，类似于appThread和AMS通信。

WMS是管理所有App的PhoneWindow的，例如：addView，removeView, updateViewLayout；
WindowManagerGlobal（单例，一个App中只有一个）: 缓存App中所有的DecorView，给wms提供服务，wms也只和WMG联系；
会通过getWindowManagerService 拿到WMS的binder：sWindowManagerService：IWindowManager.Stub.asInterface

1>. 在startActivity中：AT: activity.attach(appContext) 的方法里会构建phoneWindow和windowManagerImpl：
2>. View和window的关联
handleResumeActivity中拿到 PhoneWindow和Decor还有wm：WindowManagerImpl（这个里面会持有Activity的phoneWindow）
然后wm.addView(decor); 而WindowManagerImpl里面有global的单例；
因为global要把这个view丢给WMS， 然后wms调用底层来渲染；
global.addView(xxxz) 只干一件事 就是给view(DecorView)一个ViewRootImpl（处理onMesure、 onLayout、 onDraw ）
root.setView(xxx)
mWindowSession.addToDisplay(xxx) // Session类是继承于IWindowSession.Stub;
mService.addWindow(xxxx) // mService = wms , addWindow后面会调用WMS的WindowState操作，最后会交给SurfaceFling进行完成。

3>. 绘制
Root: requestLayout() -> scheduleTraversals() ->
mChoreographer.postCallBack (runnalbe) 监听vSync信号，有信号则触发runnable方法：
runnable里面只搞了一件事： doTraversal() // 这个就是真正绘制
->performTraversals()
-> perfromLayout()这个方法里面会就找到DecorView 然后遍历所有view调用onMesure、onLayout、onDraw; 会调用seesion进行绘制。

注意：root中会拿到session，就是surfaceFlinger的本地代理binder
Global:global.getWindowSession（ ）返回 IWindowSession.stub 就是SF的本地代理的binder。
IWindowSession.stub里面有个属性是SurfaceSession， 就是surfaceFlinger的surfaceSession
里面其实是：sWindowSession: wmsProxy.openSession()

在这里插入图片描述

1.3 AMS和PMS的作用：

1.3.1 Hook AMS实现集中式登录

Hook点一般在静态变量处（利用反射搞一搞）：
通过Hook（反射的方式）拿到AMS的本地代理Proxy，然后去操作AMS里面流程，让Activity跳到自己想要的页面；

1.3.2 Hook PMS实现插件化

Activity/广播 打包-> Apk -> 利用发射拿到PackageParse.java来解压apk解码xml -> Package -> ArrayList<ActivityInfo/receiversInfo> -> 类加载loadClass(activityName).newInstance; -> 注册即可 -> 然后在宿主工程中就可以用了；

1.4. Launcher3定制

SystemServer会启动Launcher

1.4.1 启动流程

1>.systemServer-> startOtherService -> AMS的systemReady函数中调用aTaskManager.startHomeOnAllDisplay(), 此方法中PMS供过Intent获得activityInfo.

Intent(intentAction = Intent.ACTION_MAIN, category = Intent.CATEGORY_HOME)

2>.AMS调用ams.getActivitystartController().startHomeActivity(homeIntent, aInfo) 去开启launcher.

1.4.1 关键方法

  1. loadAllApps(); // 加载手机中所有的app信息； List
1>. 在launcher的onCreate方法中会创建loadTask, 会获取pmi，进而获取List<ResolveInfo>
mLauncherApps = (LauncherApps) context.getSystemService(Context.LAUNCHER_APPS_SERVICE);
mLauncherApps.getActivityList(packageName=null,xxx)
1>.获取到 PackageManagerInternal（PackageManagerInternalImpl,PMS的内部类）
LocalService.getService(PackageManagerInternal.class)
2>.List<ResolveInfo> apps = pmi.queryInterntActivities(intent=null,xxx)
ResolveInfo(包含ActivityInfo，serviceInfo...）
3>. 在loadTask中有个回调OnUpdateListener， 会调用rebindAdapter对数据进行填充绑定；
4>. 在viewHolder中会创建点击事件，进而调用startAppShortcutOrInforActivity(), 最终触发Activity的startActivity方法；---->AMS开启Activity的流程；

Launcher负责桌面滑动，App拖动和卸载之类的；
DragLayer: 处理拖拽事件；
ShotcutsInfo: 里面存放图标和标题信息；
AppWidgetProvider extends BroadcastReceiver : 小组件(日期)

1.5. SystemUI

1.5.1 SystemUI概述

SystemUI路径：framework/base/package/systemUI/

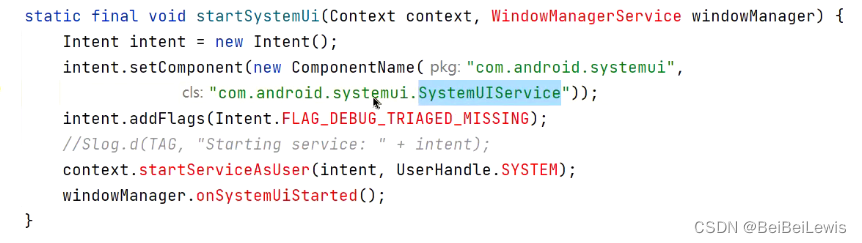

SystemServer会启动这个SystemUI的服务：

在startOtherServices中会启动SystemUI.
在这里插入图片描述

SystemUIService中的onCreate方法中：
// 这个里面就会添加systemUIServiceComponents
(SystemUIApplication getApplication()).startServicesIfNeeded();

1.5.2 SystemUI包含范围：

（1）StatusBars
（2）Navigation bars （底部导航）
（3）Notification （左上边下拉）
（4）Lockscreen keyguard_bouncer.xml
（5）Quick settings （右上边下拉之后，打开关闭Wifi的页面）
（6）Recents:Overview（recent task switcher）

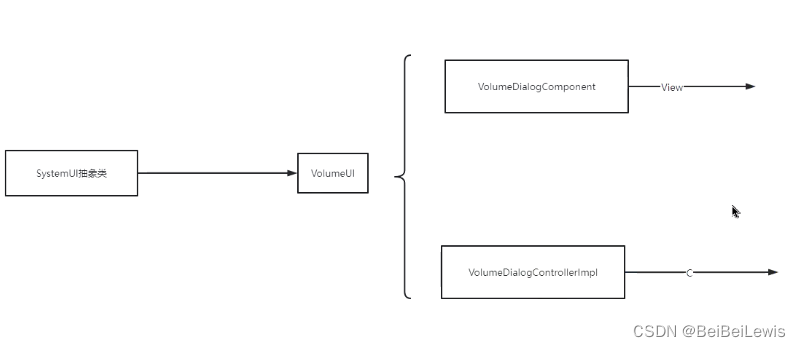

（7）VolumeUI （音量大小UI）VolumeDialogControllerImpl去操作 AudioManager， IAudioService
（8）PowerUI （长按关机键的时候弹出的UI）
（9）ToastUI
（10）KeyboardUI

这些功能的类都继承SystemUI这个抽象类，并重写start方法；
在这里插入图片描述

1.6. 开机动画(BootAnimation进程)

开机后init进程会做两件事情：

  1. 解析init.rc， 启动关键服务(BootAnimation)；
  2. 读取开机动画的解压包，播放帧动画；

1.7 MediaCodic 编解码

编码：摄像头获取的视频(Camera)/录屏视频(MediaProjectionManager) -> 编码成H254；
拍摄出视频的数据格式(采样格式YUV420SP, 陪一个色度) 可细分为：NV21(只有android手机是这样, Y在前VU交叉排列) 、NV12 （Y在前UV交叉排列）

mediaCodec = MediaCodec.createEncoderByType("Video/AVC");
MediaFormat mediaFormat = MediaFormat.createVideoFormat(type, width, height);
mediaFormat.setInteger(MediaFormat.KEY_BIT_RATE, 125000);
mediaFormat.setInteger(MediaFormat.KEY_FRAME_RATE, 15);
mediaFormat.setInteger(MediaFormat.KEY_COLOR_FORMAT, MediaCodecInfo.CodecCapabilities.COLOR_FormatYUV420Planar);
mediaFormat.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, 5);
mediaCodec.configure(mediaFormat, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE);
mediaCodec.start();

数据输入输出：MediaCodec使用ByteBuffer作为输入输出数据的载体，通过configure()方法配置输入输出格式，然后通过queueInputBuffer()方法将输入数据放入队列中，经过编码后，输出数据会被放入输出队列中，通过dequeueOutputBuffer()方法取出。

硬解码: 指的是系统将flv(举个例子)文件分离成H.264（video/avc）视频数据流和aac音频数据流，然后再将H.264视频数据流转交
给DSP芯片进行处理，DSP将处理好的一帧帧画面转交给GPU/CPU然后显示在屏幕上（surfaceview），这就是视频硬解码的过程。

FFmpeg其中包含了先进的音视频解码库 libavcodec 和音视频格式转换库 libavformat。libavfilter滤镜。

2. C（Java是C的一层封装）

2.1 概述

安装mingw，配置环境变量，即可用 gcc(类似Java的JVM)命令编译c文件；
写C的工具：CodeBlocks
预处理指令：#include <stdio.h> 预处理器会对其处理
条件编译指令： #if #else #elif #endif
宏定义：#define PI 3.14
可视化输入： scanf(“%d”, &a)
C是没有GC的！C的碎片管理是依托于OS的碎片整理机制

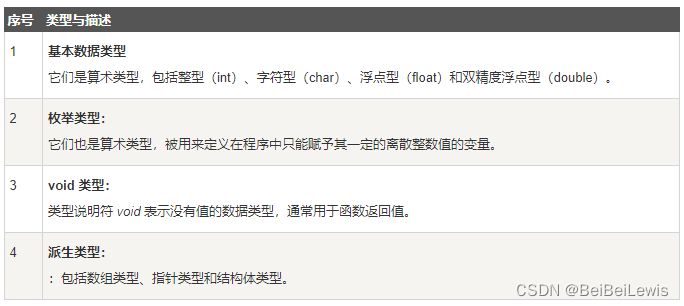

2.2 数据类型

在这里插入图片描述

// 变量：直接定义的数据会存放在栈里面
int a = 1；
// 常量：用const修饰
const int a = 10；

// 字符串
char *pstr = "hello"; // psre保存的是字符串的首地址
char str[] = "hello"； char str[] = {
   'h','o', '\0'}; // 要有结束符号

2.2.1 指针变量（地址不可更改）

指针：变量的地址；
取地址运算符：&
解引用运算符： * ； *p 就表示 指针变量指向的p变量；
指针运算只支持±，且步长是指针变量的步长；

2.2.1.1 指针在数组中的使用
int arr[] = {
   1, 2 , 3 , 4 , 5} // 数组必须初始化， 这个写法int arr[]; 就是错误的
sizeof(arr)/sizeof(arr[0])  // 数组长度


int *p = arr;   // 等价于 int *p = &(arr[0]),  定义的时候 * 表示指针的关键字，使用的时候* 表示取地址中的变量；
那么 arr就是p 都表示第一个元素的地址；p是放地址的，占8个字节，且p只做加减运算；

// 二维数组
typedef char (*PTR_TO_ARR)[30]; // 数组指针
char str[3][30] = {

    "http://c.biancheng.net",
    "C语言中文网",
    "C-Language"
};
PTR_TO_ARR parr = str;
取值： *(parr+1)  的值就是"C语言中文网",
2.2.1.2 函数指针

类似于数组的指针，C语言中直接获取函数名，就可以得到这个函数的函数指针。
函数指针就是个指针，指向这个函数的内存；
作用：用函数指针可以调用函数；(函数指针可以作为函数参数 就像回调函数-类似闭包)

void test(int a){

}
test;//这就是一个函数指针，它的类型是void(*)(int)

void test1(int a){

	printf("测试\n");
}
int main(){

    //这里将void(*)(int)类型的函数指针重命名为P
	typedef void(*P)(int);
    //并将void(*)(int)类型的函数指针test1赋值给p(初始化)
	P p = test1;  	<=>  P p1 = &test1;
    //调用函数操作
	p(1);   <=> (*p)(1);
2.2.1.3 指针函数

指针函数,说的就是函数,函数的特征点就是返回值为指针。
无法返回局部变量的地址 (因为函数执行完 这个变量就被释放了)，可以给局部变量加static修饰；
作用：可以通过指针函数 访问代码顺序后面定义的 变量；

int* getPpos(int pos, int (*pstu)[4]) //第二形参为一个数组指针
{

	int *p;
	p = *(pstu+pos); //由于pstu为面向父数组的指针，为了解决p和pstu类型不匹配，所以进行*取得面向子数组的指针
	return p; //返回一个指向子数组的指针，即地址
}
2.2.1.4 数组指针

指向数组的指针；

int a = {
   6,7,
