示波器的使用

定义：示波器是一种电子测量仪器，它能够检测交流电流或脉冲电流波的形态。通过模拟电压或电流信号来显示各种电参数，示波器将被测信号的实际波形以图像的形式显示在屏幕上，从而便于人们研究各种电现象的变化过程。

组成：示波器由探头、耦合板和信号发生器组成，其中探头的功能是将输入的直流电变成幅度可变的交流电，以便于测试；耦合板的功能是使探头输出的交流电按一定规律变化；信号源的功能是把被测信号变换成幅度可变的脉冲电压或电流。

屏幕:横轴表示时间(一小格表示200微秒），纵轴表示电压（一小格表示1V）。

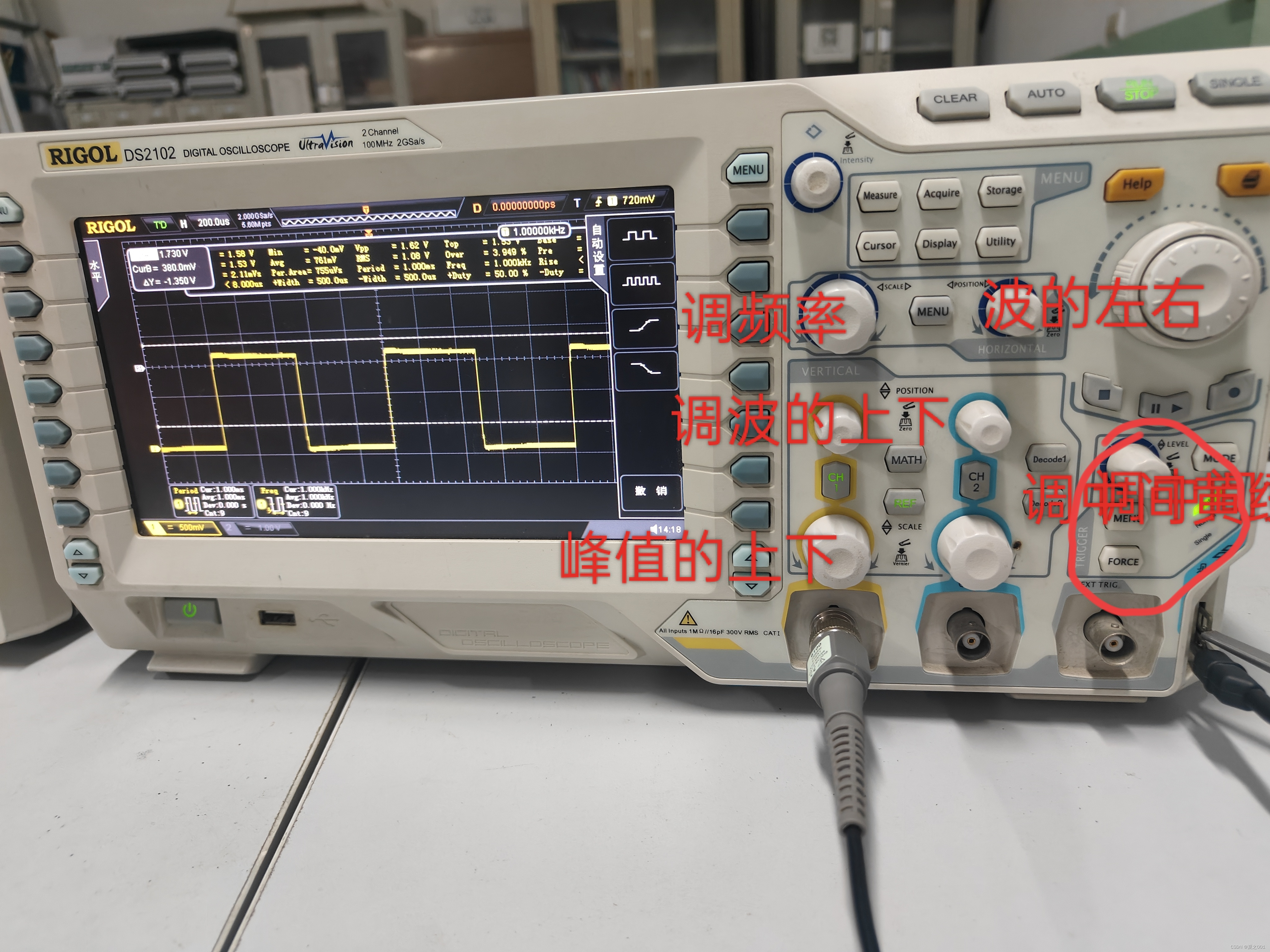

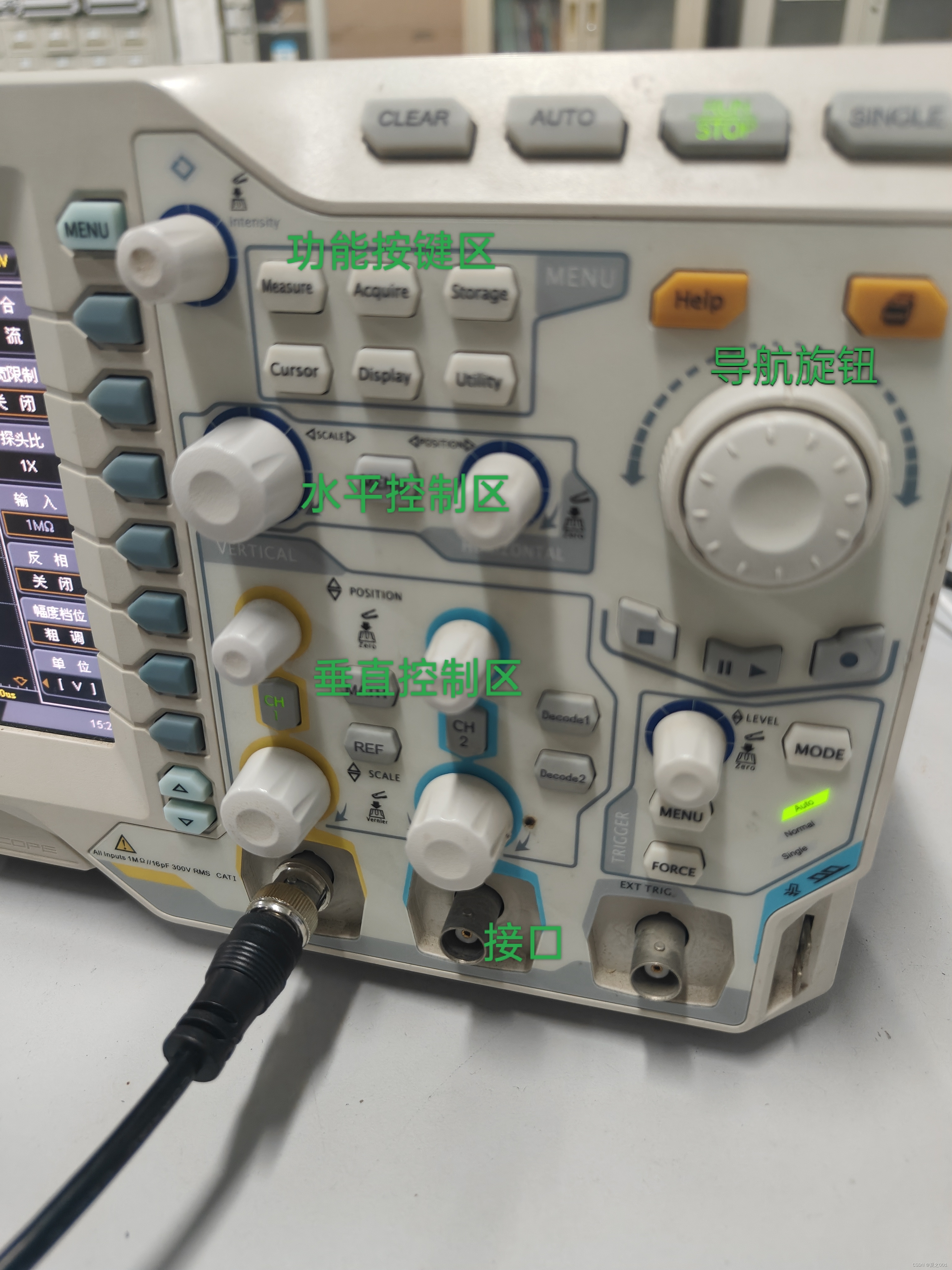

按键及其作用

measure:MEAS可以对CH1，CH2，MATH通道源进行自动测量，所选择的最后5次测量结果显示在屏幕下方。目标测量光标将标示出最新选择测量的波形部分。该菜单可以设置测量范围，测量参数，控制全部测量，统计和频率计的打开关闭，查看测量历史数据，清除测量结果。

acquire:ACQUIRE可以设置获取方式为普通，平均，峰值检测及高分辨率；采样方式为实时采样；显示采样率及储存深度。

storage:用户可将当前示波器的设置、波形。屏幕图像以多种格式保存到内部存储器或外部USB海量存储设备(例如，U盘)中，并可以在需要时重新调出己保存的设置或波形。通过磁盘管理菜单可以对内部或外部存储设备上指定类型的文件执行新建、册除、复制和粘贴等操作。

cursor:光标是水平和垂直的标记。使用光标可以测量所选波形的x轴值（如时间）和y轴值（如电压）。使用光标测量前，请将信号连接至示波器并获得稳定的显示。按前面板的功能按键Cursor,进入光标模式选择菜单，使用功能旋钮选择所需的光标模式（默认为关闭），然后按下旋钮选中该模式。可选的模式包括：手动，追踪，自动测量。

display:DISPLAY菜单可以设置波形显示类型，余晖时间，波形亮度，屏幕网络，网络亮度及菜单保持时间。

utility:可执行下列操作：

·设置示波器的I/O和打印接口；

·控制示波器的声音开关状态；

·选择示波器的语言种类；

·设置通过测试选项；

·设置显示示波器的系统信息；

·设置Aux输出；

最上边的按键：CLEAR(清除按键）    AUTO（自动设置按键）     STOP（开启和停止控制键）

                         SINOLE(单次触发按键）

测量数值：max(最大值）          min(最小值）      vpp()            Top(顶端值）         Base(底端值）

                  Amp1(幅度）             Avg(平均值）     RMS(均方根值）     Over(过冲）      Pre(预冲）

                  Area（面积）             Per.Area(周期面积）

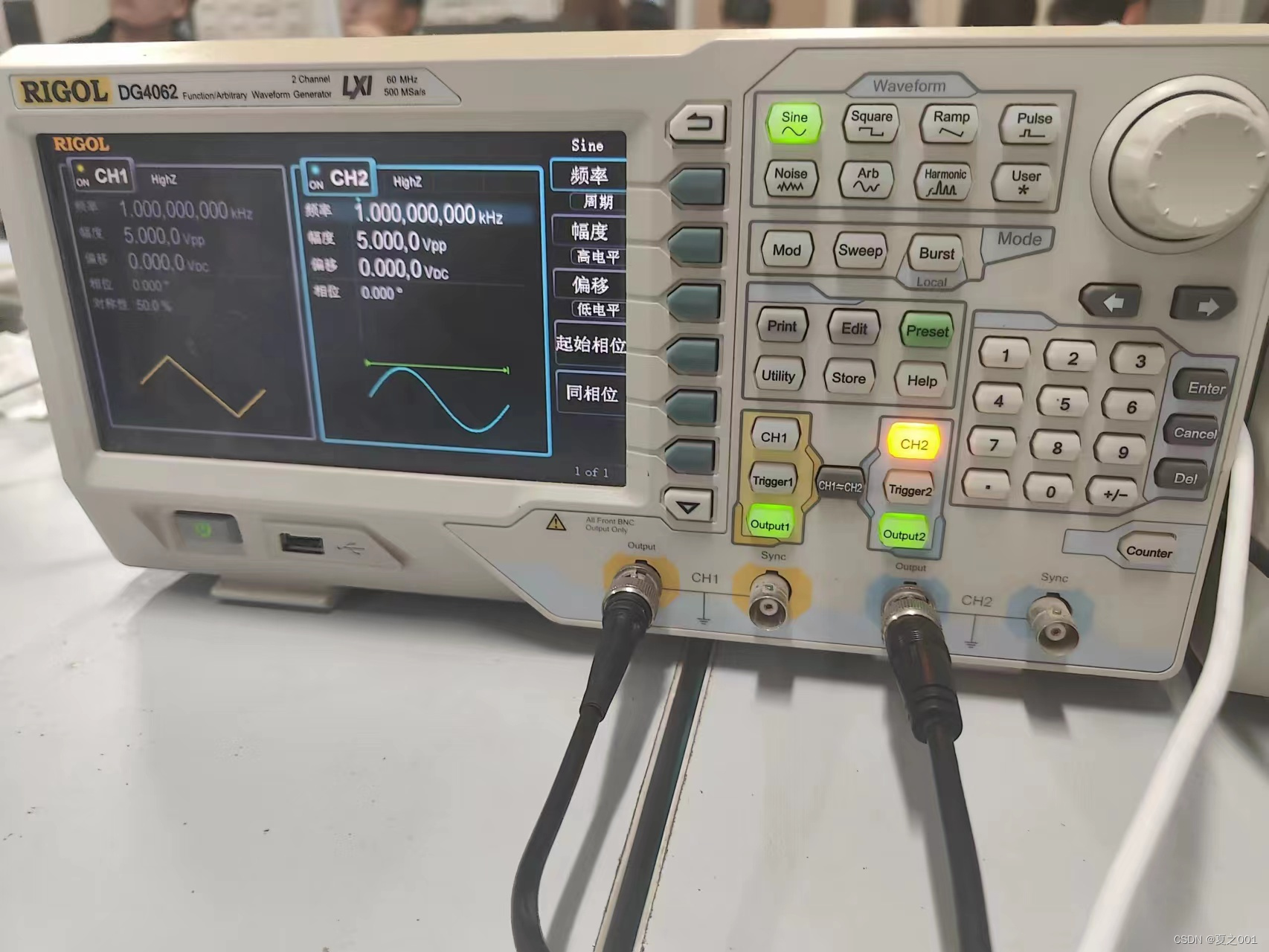

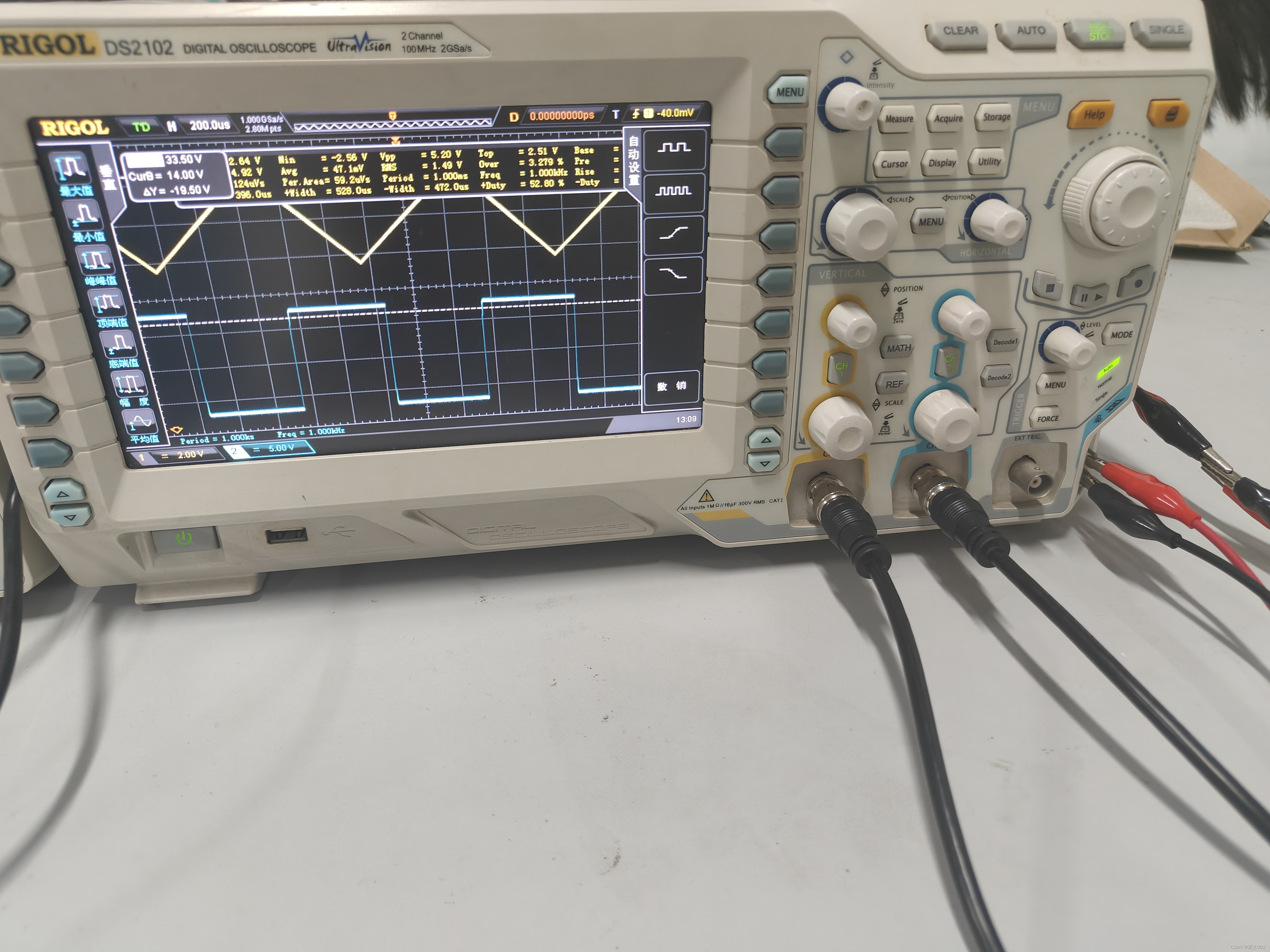

确认示波器是否能使用的方式：是否出现方波

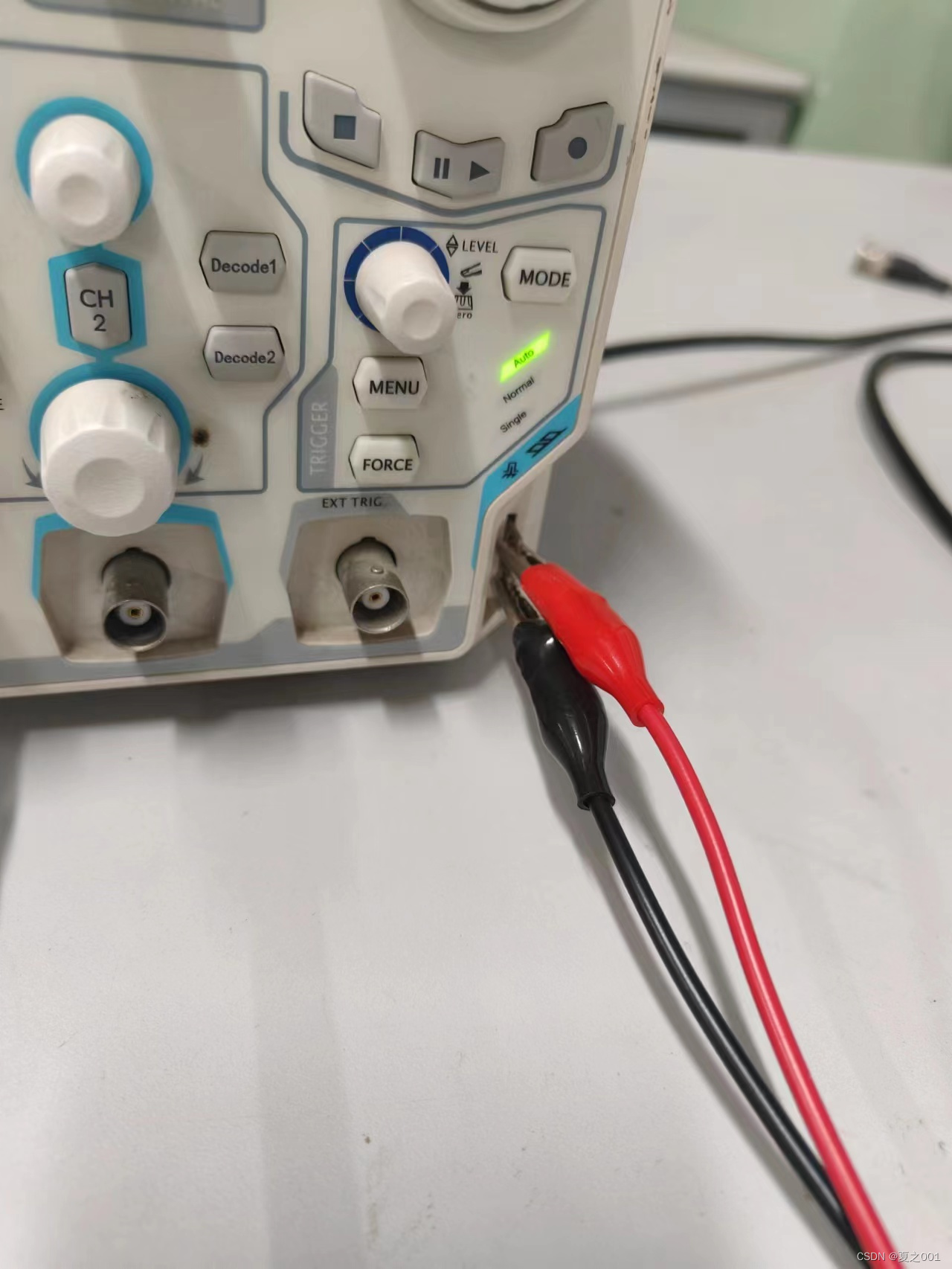

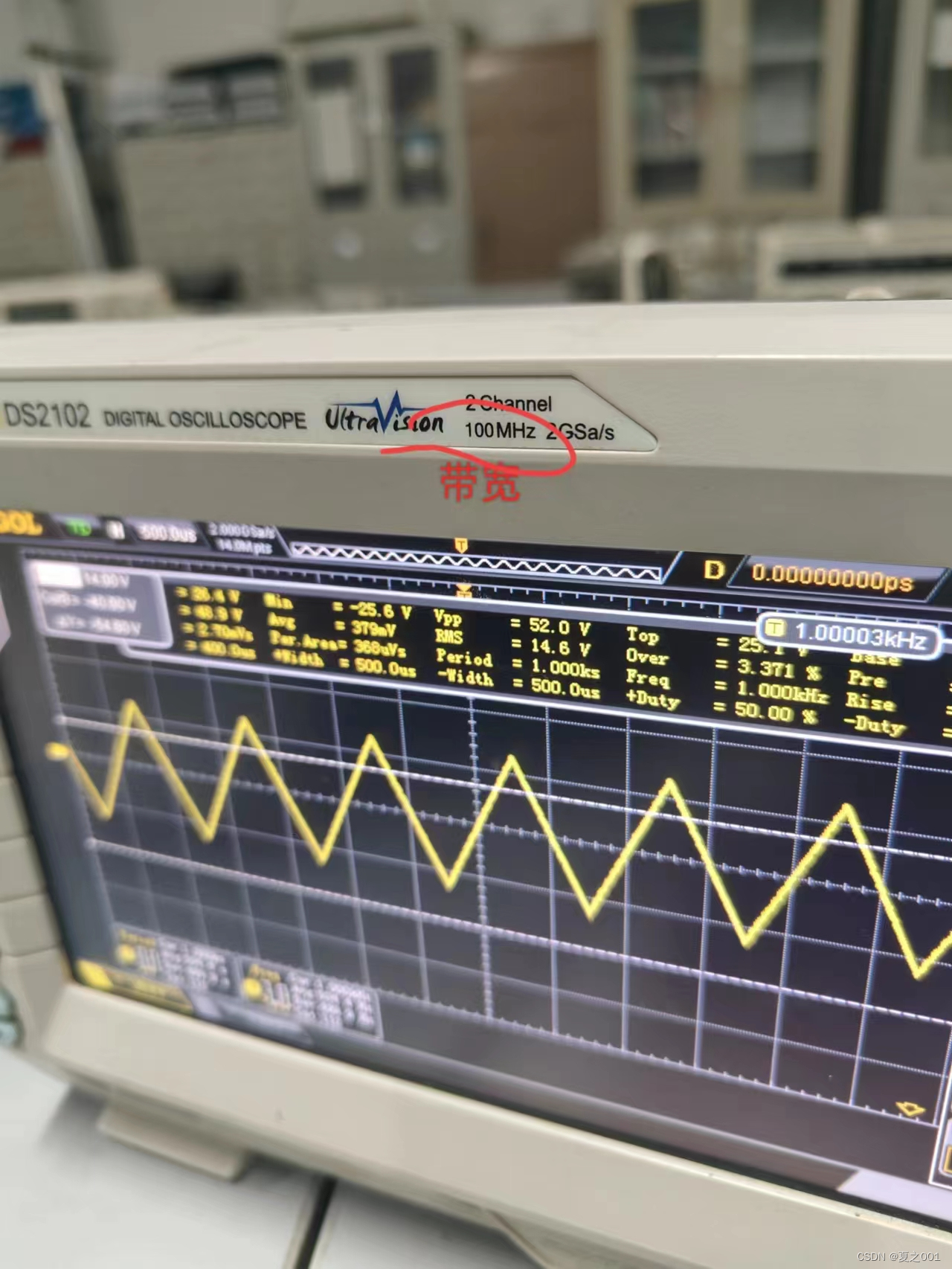

连接方法\带宽
