火焰传感器

目录

一、实物图

二、原理图

引脚定义

基本原理

模块特色

三 、简介

四、注意事项

---

源文件下载

可访问底部联系方式也可前往电子校园网官网搜索关键词

关键词：  火焰传感器

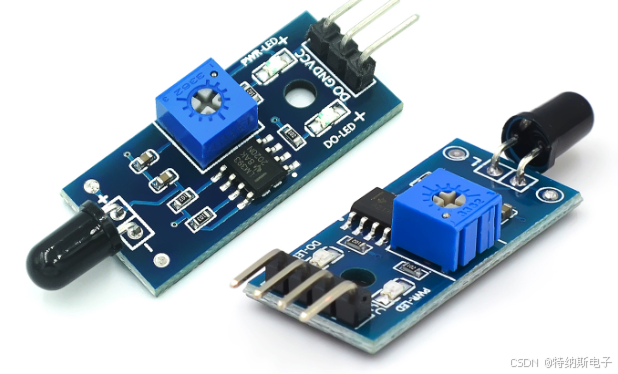

一、实物图

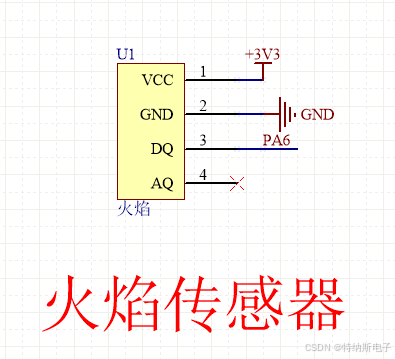

二、原理图

引脚定义

1.VCC：电源正极（DC 3.3V-5V）

2.GND：电源负极

3.DQ：数字量输出信号

4.AQ：模拟量输出信号

基本原理

火焰传感器也可以用来检测光线的亮度，只是本传感器对火焰特别灵敏。火焰传感器利用红外线对火焰非常敏感的特点，使用特制的红外接收管来检测火焰，然后把火焰的亮度转化为高低变化的电平信号，输入到中央处理器中，中央处理器根据信号的变化做出相应的程序处理。

模块特色

1、 可以检测火焰或者波长在760纳米～1100纳米范围内的光源，打火机测试火焰距离为80cm，对火焰越大，测试距离越远
2、 探测角度60度左右，对火焰光谱特别灵敏
3 、灵敏度可调（图中蓝色数字电位器调节）
4、比较器输出，信号干净，波形好，驱动能力强，超过15mA
5、配可调精密电位器调节灵敏度
6、工作电压3.3V-5V
7、输出形式 ：DO数字开关量输出（0和1）和AO模拟电压输出
8、设有固定螺栓孔，方便安装
9、小板PCB尺寸：3.2cm x 1.4cm
10、使用宽电压LM393比较器

三 、简介

火焰传感器是一种用于检测火源或火焰的电子元件，常用于火灾报警、自动化控制、工业安全等领域。根据原理和技术不同，可以分为光电式、红外式、紫外式、热释电式等多个类型。其中，光电式火焰传感器通过光电效应来检测火焰光谱特征，具有响应速度快、误报率低等优点；红外式、紫外式和热释电式火焰传感器则利用红外、紫外和热释电等物理效应实现火焰检测，性能方面各有差异。本次介绍的火焰传感器是红外式火焰传感器。

四、注意事项

1 、火焰传感器对火焰最敏感，对普通光也是有反应的，一般强烈的太阳光也会触发火焰传感器
2、 小板输出接口可以与单片机IO口直接相连
3、传感器与火焰要保持一定距离，以免高温损坏传感器，对打火机测试火焰距离为80cm，对火焰越大，测试距离越远
