PT100温度传感器

目录

一、实物图

二、原理图

引脚定义

基本原理

三 、简介

四、注意事项

---

源文件下载

可访问底部联系方式也可前往电子校园网官网搜索关键词

关键词：  PT100

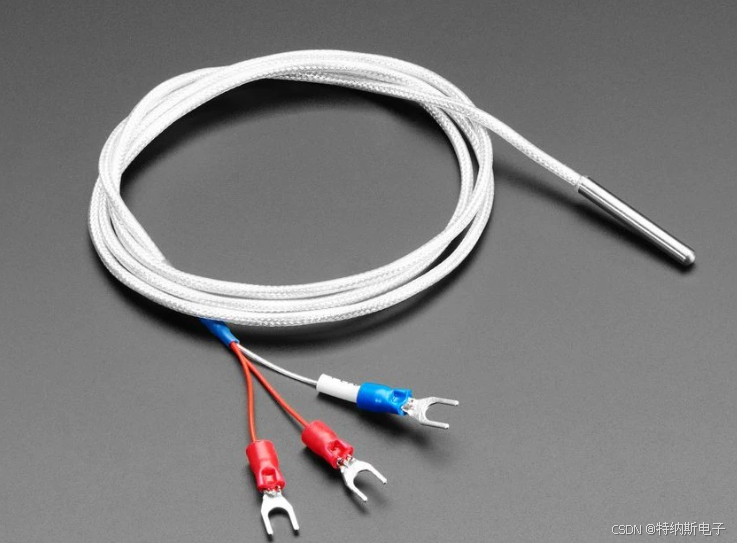

一、实物图

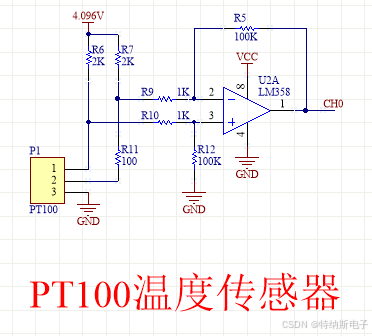

二、原理图

引脚定义

1.电源正极

2.输出引脚

3.电源负极

基本原理

PT100是一种热电阻温度传感器，常被应用于各种需要测量温度的自动化控制系统中。其原理是基于铂电阻的温度系数，即随着温度升高或降低，铂电阻的电阻值也会随之发生变化。通过将PT100安装在需要测量温度的位置，并接入相应的电路系统，可以将PT100输出的电阻信号转换成温度信号。

三 、简介

PT100是铂热电阻，它的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。常见的pt100感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。

四、注意事项

PT100通常需要与温度变送器等辅助设备搭配使用，以便将其输出信号转换成标准的电气信号(如4-20mA或0-10V)并传递给PLC或DCS等控制设备。另外，还需要注意及时对PT100进行校准和维护，以确保其精度和可靠性。
