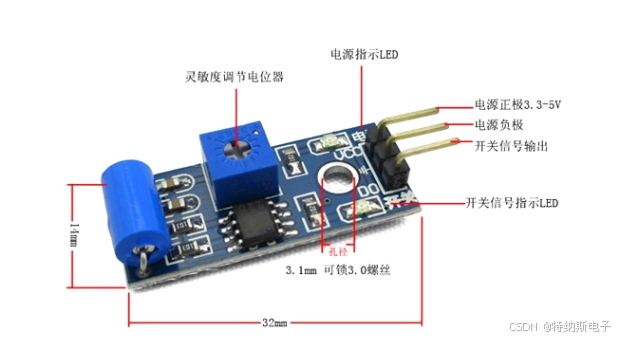

一、实物图

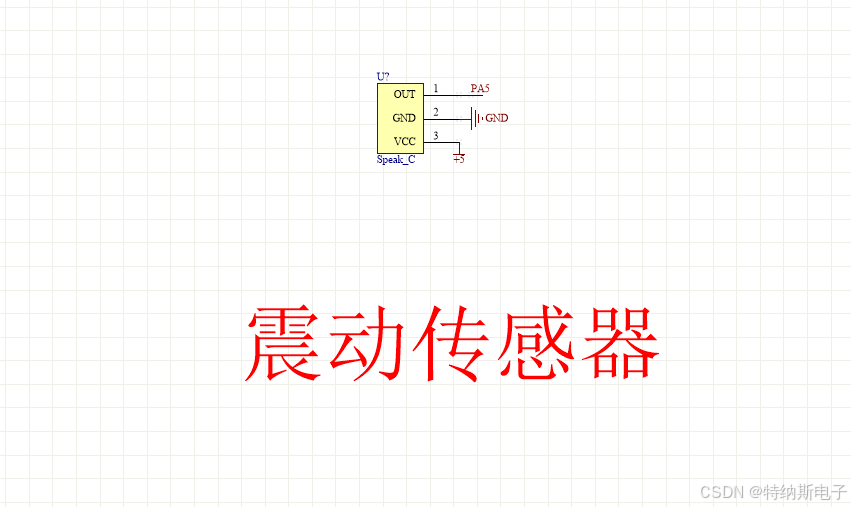

二、原理图

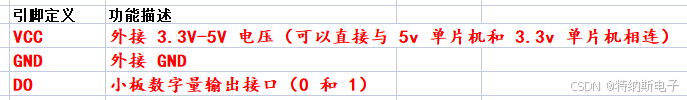

引脚定义

三、简介

常闭型SW-420震动传感器，用于各种震动触发作用，防盗报警，智能小车，地震报警，摩托车报警等。本模块与常开型震动传感器模块相比，震动触发的时间更长。特设固定安装孔，调节方向与固定方便易用，使用宽电压LMP393比较器，信号干净，波形好，驱动能力强。配可调精密电位器调节灵敏度。

基本原理

模块使用说明：

1、产品不震动时，震动开关呈闭合导通状态，输出端输出低电平，绿色指示灯亮；

2、产品震动时，震动开关瞬间断开，输出端输出高电平，绿色指示灯不亮；

3、输出端可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境是否有震动，起到报警作用

四、注意：

1、正负极不要接反，否则有可能烧坏芯片。

2、有很多资料说可以驱动继电器，但是其触发时间特别短，是瞬间触发，不能驱动继电器。
