扫码枪模块

目录

一、实物图

二、原理图

工作原理

TTL接线图

技术参数

简单设置

三、简介

四、尺寸


源文件下载

可访问底部联系方式也可前往电子校园网官网搜索关键词

关键词:  扫码枪

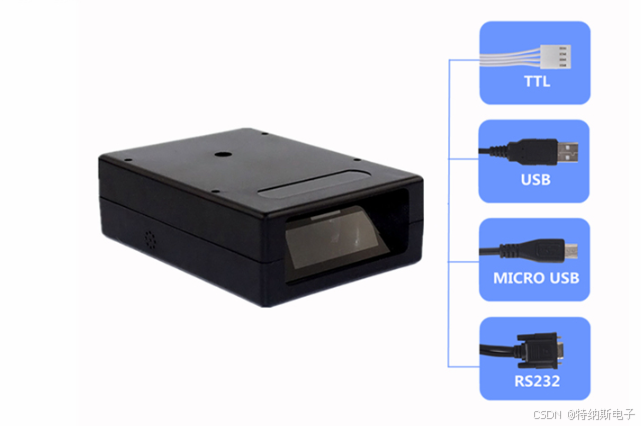

一、实物图

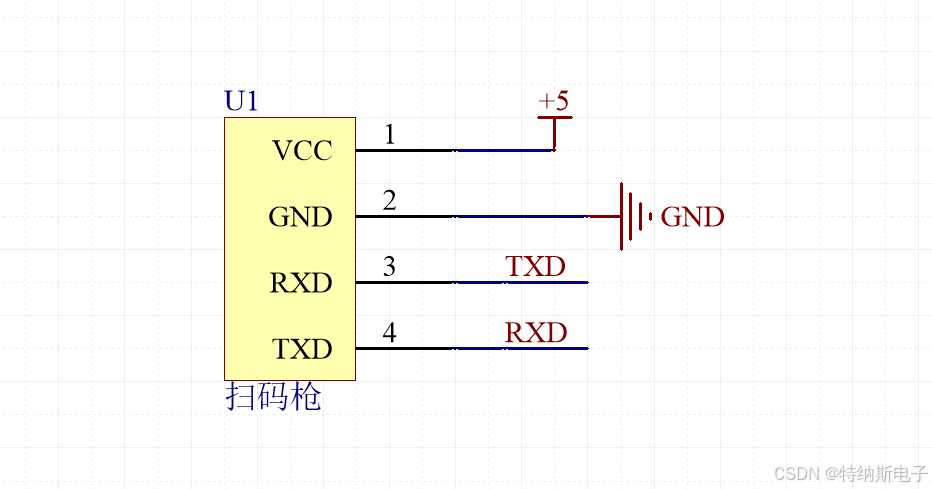

二、原理图

工作原理

       我们用的是这种常见的平板式扫描枪,一般由光源、光学透镜、扫描模组、模拟数字转换电路加塑料外壳构成。它利用光电元件将检测到的光信号转换成电信号,再将电信号通过模拟数字转换器转化为数字信号传输到计算机中处理。当扫描一副图像的时候,光源照射到图像上后反射光穿过透镜会聚到扫描模组上,由扫描模组把光信号进行滤波、整形等转换成模拟数字信号(即电压,它与接受到的光的强度有关),这时候在通过模式转换电路把模拟电压转换成数字讯号。连接的是串口,波特率是9600,TTL逻辑电平。光源是620nm可见红光二极管,可以自动感应到条形码,工作电压是5V。

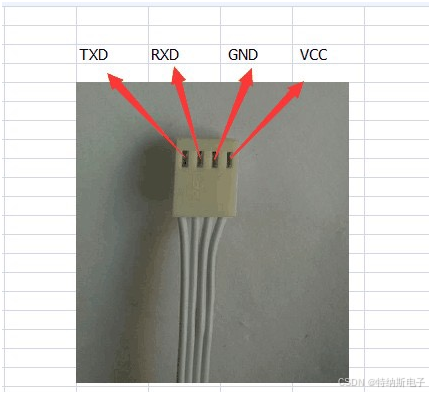

TTL接线图

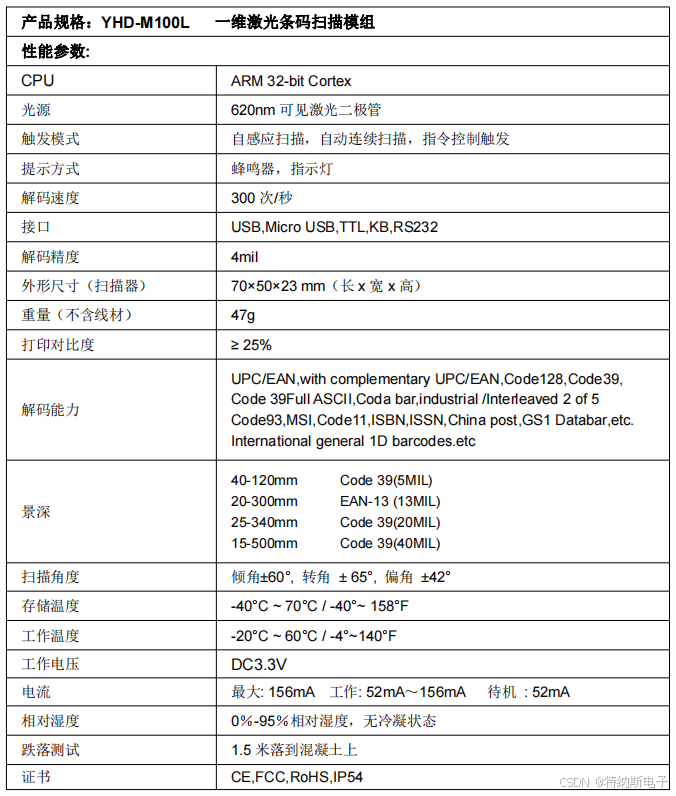

技术参数

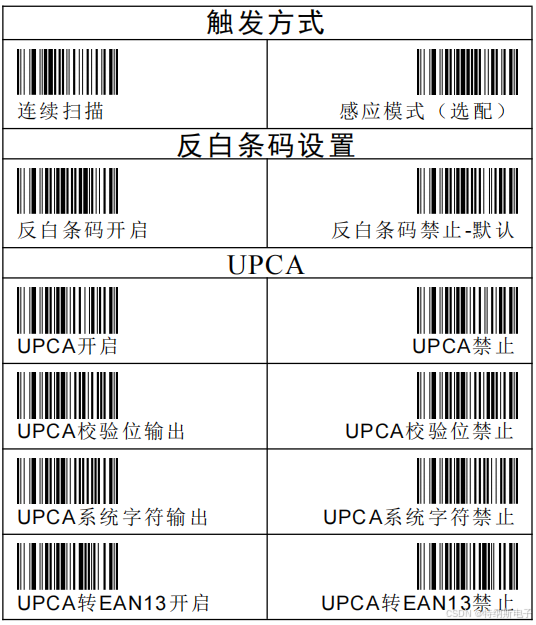

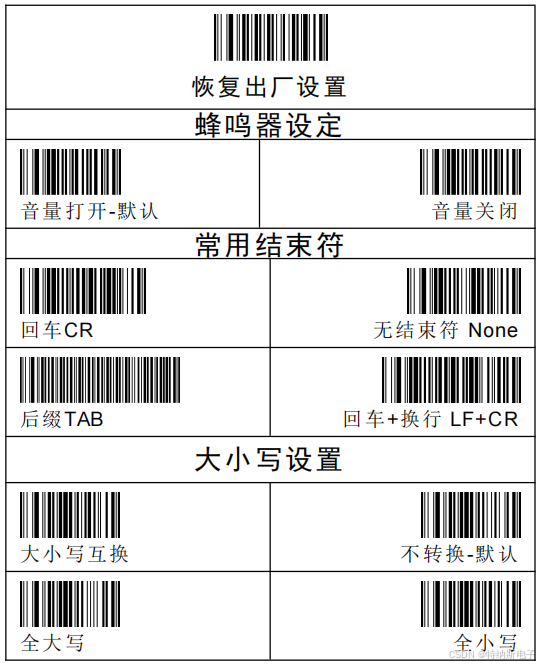

简单设置

三、简介

  扫描枪作为光学、机械、电子、软件应用等技术紧密结合的高科技产品,是继键盘和鼠标之后的第三代主要的电脑输入设备。扫描枪自80年代诞生之后,得到了迅猛的发展和广泛的应用,从最直接的图片、照片、胶片到各类图纸图形以及文稿资料都可以用扫描枪输入到计算机中,进而实现对这些图像信息的处理、管理、使用、存储或输出。

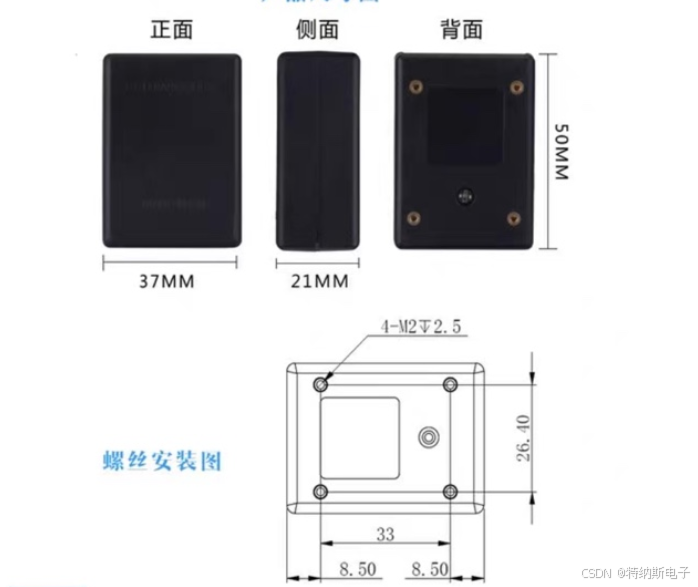

四、尺寸
