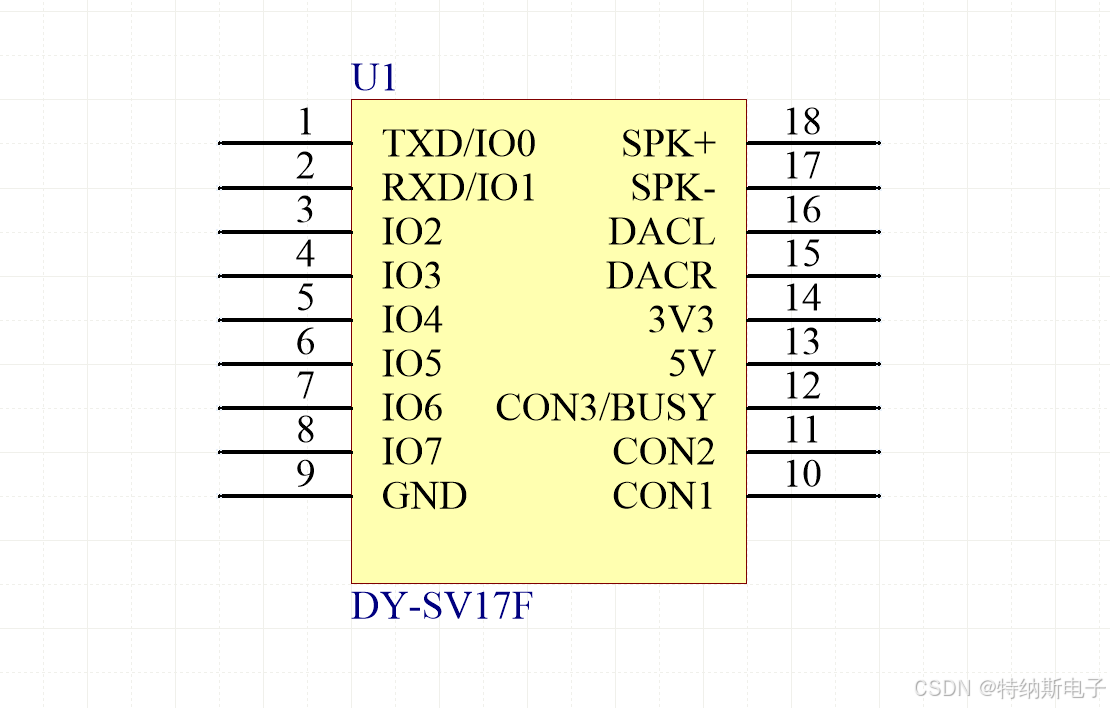

一、原理图

编号	名称	功能
1	TXD/IO0	IO 触发模式下为输入引脚 IO0；UART 控制模式下为 TX 引脚，连接控制端（MCU）的 RX
2	RXD/IO1	IO 触发模式下为输入引脚 IO1;UART 控制模式下为 RX 引脚，连接控制端（MCU）的 TX
3	IO2	IO 触发模式输入引脚 IO2
4	IO3	IO 触发模式输入引脚 IO3
5	IO4/ONE_LINE	IO 触发模式输入引脚 IO4；One_Line 一线串口控制模式数据，接收引脚
6	IO5	IO 触发模式输入引脚 IO5
7	IO6	IO 触发模式输入引脚 IO6
8	IO7	IO 触发模式输入引脚 IO7
9	GND	参考地端
10	CON1	模式配置引脚 1
11	CON2	模式配置引脚 2
12	CON3/BUSY	上电 30mS 内作为模式配置引脚 3/ 30mS 后作为 BUSY 信号输出，播放曲目时输出低电平（0V），播放结束输出高电平（3.3V）
13	V5	5V 电源正极输入
14	V33	3.3V 电源输出，最大 80mA
15	DACR	右声道音频输出
16	DACL	左声道音频输出
17	SPK-	5W 功放输出负，接喇叭负极
18	SPK+	5W 功放输出正，接喇叭正极

一、I/O口触发模式

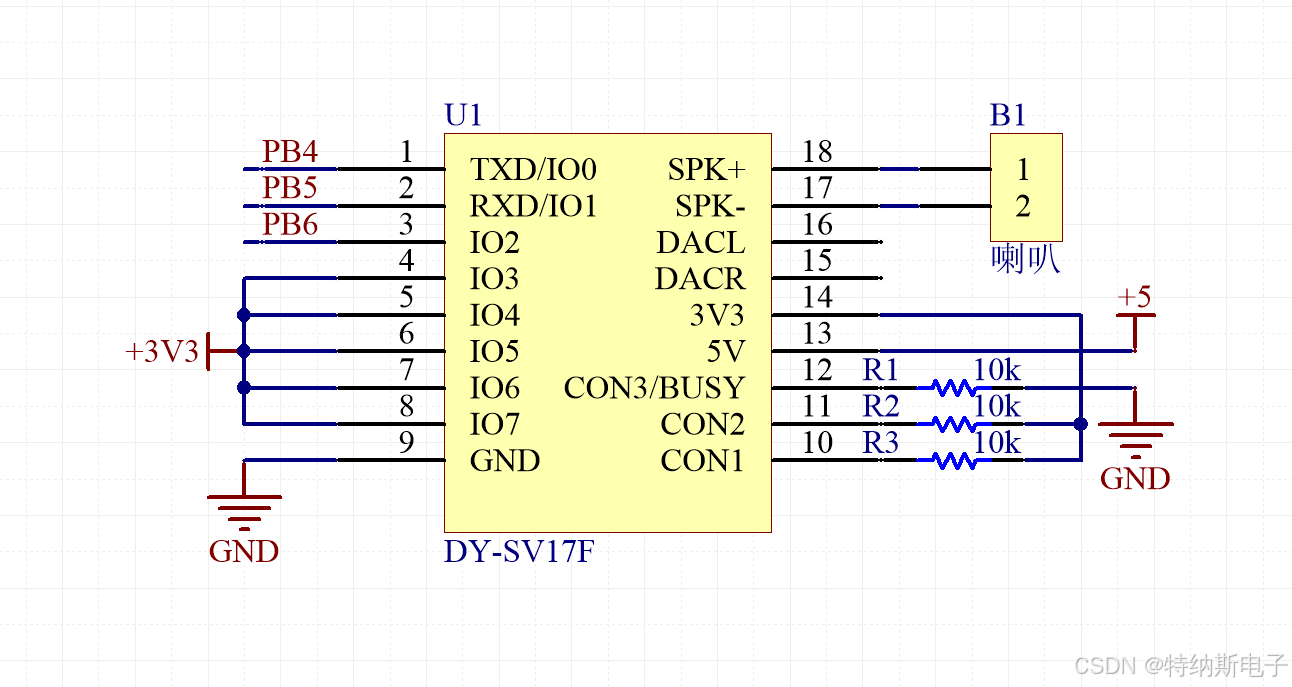

原理图

原理：

该模式分 I/O 组合模式和 I/O 独立模式，每种模式下又有两种方式——按键触发模式和电平触发模式，低电平有效。按键触发是指低电平触发后随即释放电平，类似于按键按下后弹起，故称为按键触发，按键按下则播放指定曲目，播放一次停止；若播放中途重新触发按键，则播放新曲目，播放结束停止；若按键长按不释放，则循环播放过指定曲目，有新的组合或按键播放新曲目。电平触发是指低电平触发后持续低电平，释放电平后立即停止触发，故称为电平触发。

而我们常用的是I/O独立模式的电平触发模式，一共可以播放 8 首曲目，分别由 8 个 I/O单独控制。上述原理图接了三个引脚，也就是有三 首曲目，当把引脚置为低电平时，开始播放声音，如果一直为低电平则循环播放指定曲目，直至电平释放（引脚置为高电平）；播放中途释放电平，即刻停止播放；若有其他电平触发，则播放新曲目。未接引脚的I/O口要接3.3V使其一直为高电平。另外，CON3的下拉电阻和CON2、CON1的上拉电阻必不可少。

二、标准MP3模式

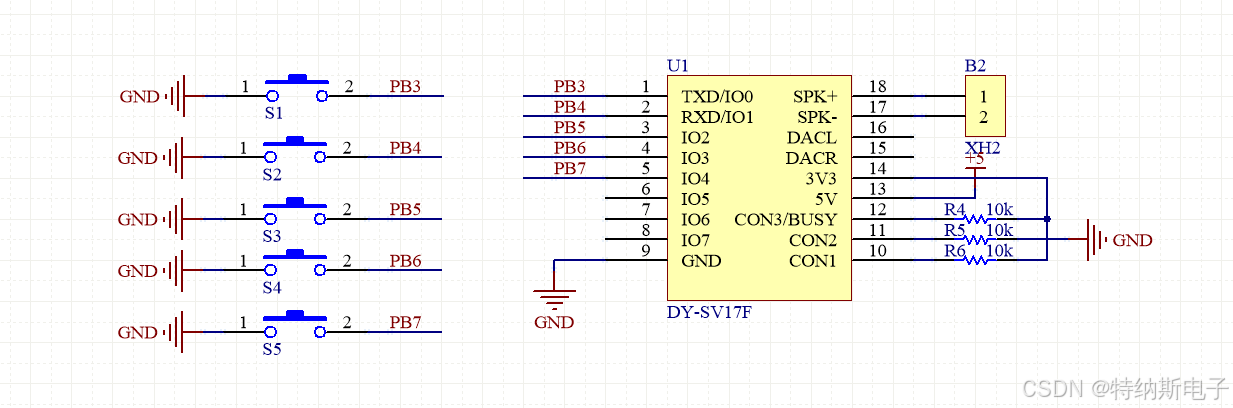

原理图

原理：

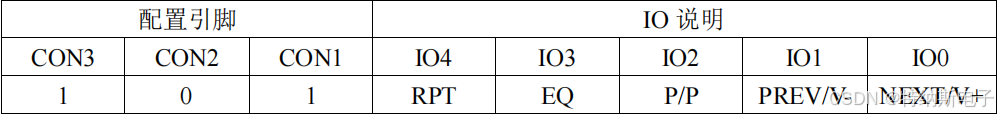

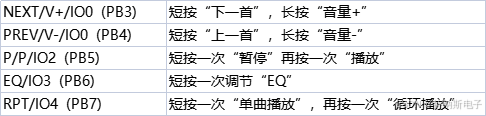

配置说明：

在此模式下，是按照存储顺序播放曲目，即先存储先播放，与文件名称无关。

与I/O触发模式不同的是未用到的I/O5、I/O6、I/O7不用接电源，而且CON2接的是下拉电阻，CON3、CON1接的是的上拉电阻，同样必不可少。

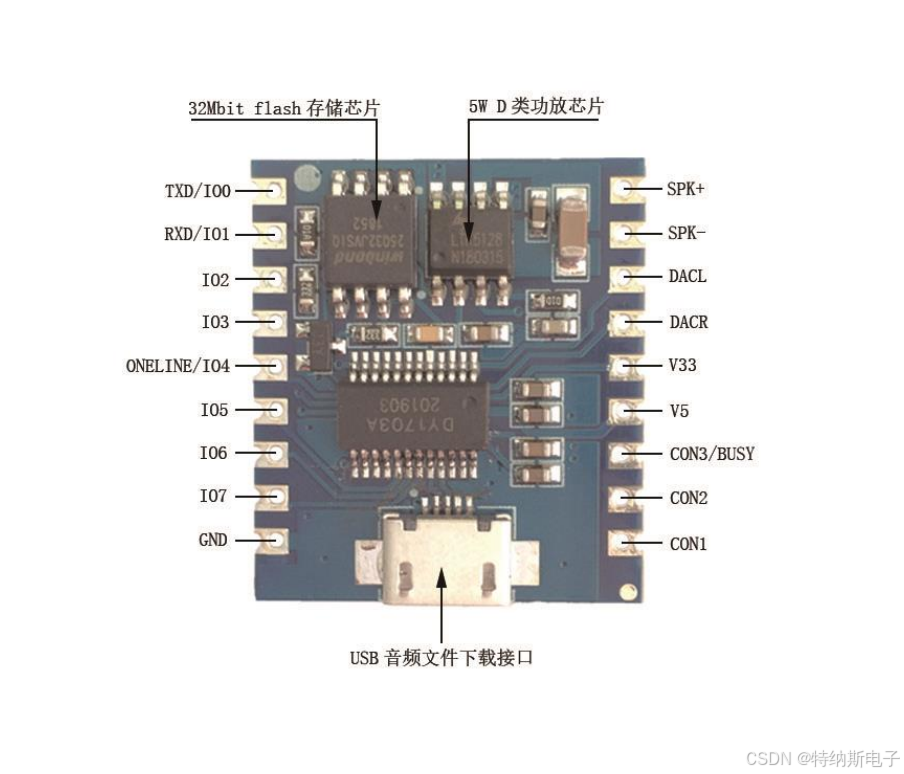

二、实物图

三、简介

DY-SV17F 是迪为电子自主研发的一款智能语音模块，集成 IO 分段触发，UART 串口控制， ONE_line 单总线串口控制，标准 MP3 等 7 种工作模式；板载 5W D 类功放，可直接驱动 4Ω， 3~5W 喇叭；支持 MP3,WAV 解码格式，板载 32Mbit（4MByte）flash 存储，可通过 USB 数据线连接电脑更新音频文件。

产品特性

1、支持 MP3、WAV 解码格式。

2、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。

3、24 位 DAC 输出，动态范围支持 90dB，信噪比支持 85dB。

4、板载 32Mbit（4MByte）flash 存储，可通过 USB 数据线连接电脑更新音频文件。。

5、自带 5W D 类功放，可直接驱动 4Ω，3~5W 喇叭。

6、UART 串口控制语音播报功能，可控制播放，暂停，选曲，音量加减等功能，最大选曲 65535首曲目，波特率 9600 bps。

7、支持 IO 触发播放功能，8 个 IO 口单独触发 8 首曲目或 8 个 IO 口组合触发 255 首曲目。

8、支持 One_line 单总线串口控制，可控制播放，暂停，选曲，音量加减等功能。

9、支持 3 个配置 IO 进行多达 7 种工作模式选择，拨码开关设置简单。
