ISD1820语音模块

目录

一、原理图

原理:

二、实物图

三、简介


源文件下载

可访问底部联系方式也可前往电子校园网官网搜索关键词

关键词:  ISD1820

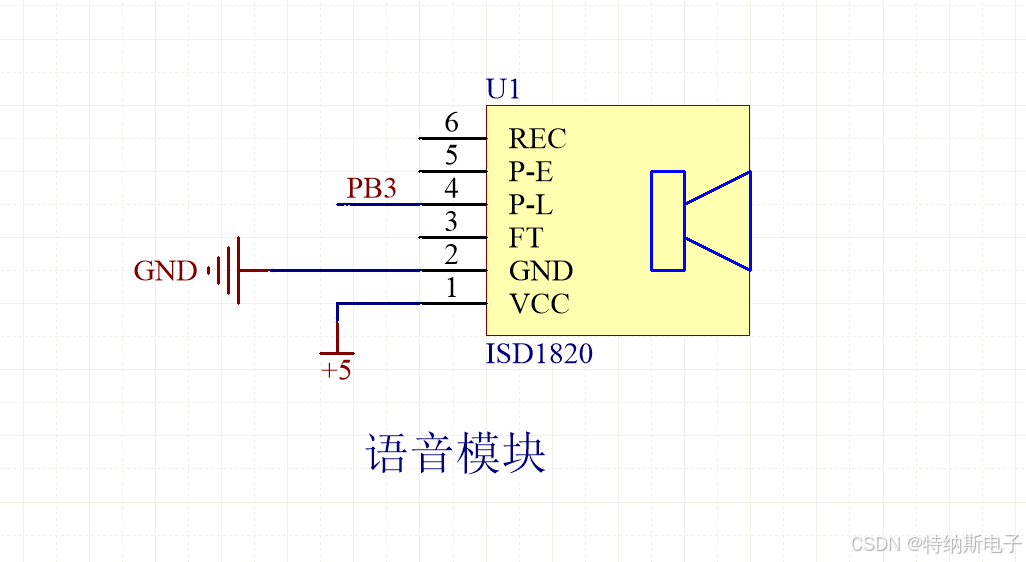

一、原理图

编号名称功能
1VCC电源(VCC) 芯片内部的模拟和数字电路使用的不同电源总线在此引脚汇合,这样使得噪声最小。去耦电容应尽量靠近芯片。
2GND芯片内部的模拟和数字电路的不同地线汇合在这个引脚。
3FT直通模式(FT) 此端允许接在 MIC 输入端的外部语音信号经过芯片内部的 AGC 电路、滤波器和喇叭驱动器而直接到达喇叭输出端。平时 FT 端为低,要实现直通功能,需将 FT端接高电平,同时 REC、PLAYE 和 PLAYL 保持低。
4P-L电平触发放音(PLAYL) 此端从低变高时,芯片开始放音。放音持续至此端回到低电平,或遇到 EOM 标志,或内存结束。放音结束后芯片自动进入节电状态。
5P-E边沿触发放音(PLAYE) 此端出现上升沿时,芯片开始放音。放音持续到 EOM 标志或
内存结束,之后芯片自动进入节电状态。开始放音后,可以释放 PLAYE。
6REC录音 (REC) 高电平有效。只要 REC 变高(不管芯片处在节电状态还是正在放音),芯片即开始录音。录音期间,REC 必须保持为高。REC 变低或内存录满后,录音周期结束,芯片自动写入一个信息结束标志(EOM),使以后的重放操作可以及时停止。然后芯片自动进入节电状态。注:REC 的上升沿有 84 毫秒防颤,防止按键误触发。

原理:

根据上述的原理图和引脚定义可以看出我们使用的是P-L电平触发放音,电平由低电平置为高电平时,开始播放声音且只播放一次。在播放声音之前首先要有声音,通过这个模块将想要播放的声音录入进去,怎么录呢?就是引脚6REC的功能,使REC保持高电平,即一直按住下面实物图的红色按键,进行录音。再通过右边的按键听一下路的声音是否满意,然后再用程序进行控制。但是这个模块在用的时候噪音比较大,不建议使用这个模块,它的优势就是可以随时更改声音内容。

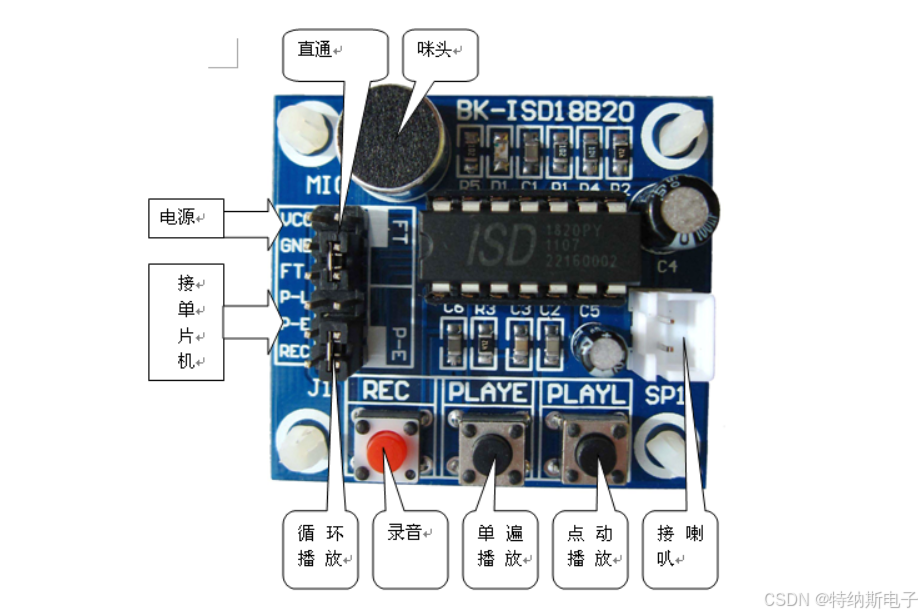

二、实物图

三、简介

ISD1820语音模块是美国 ISD 公司于 2001 年最新推出一种单片 8~20 秒单段语音录放电路 ISD1810,它的基本结构与 ISD1110、1420 完全相同,采用 CMOS 技术,内含振荡器,话筒前置放大,自动增益控制,防混淆滤波器,扬声器驱动及 FLASH 阵列。
