TFT1.44寸彩屏资料

目录

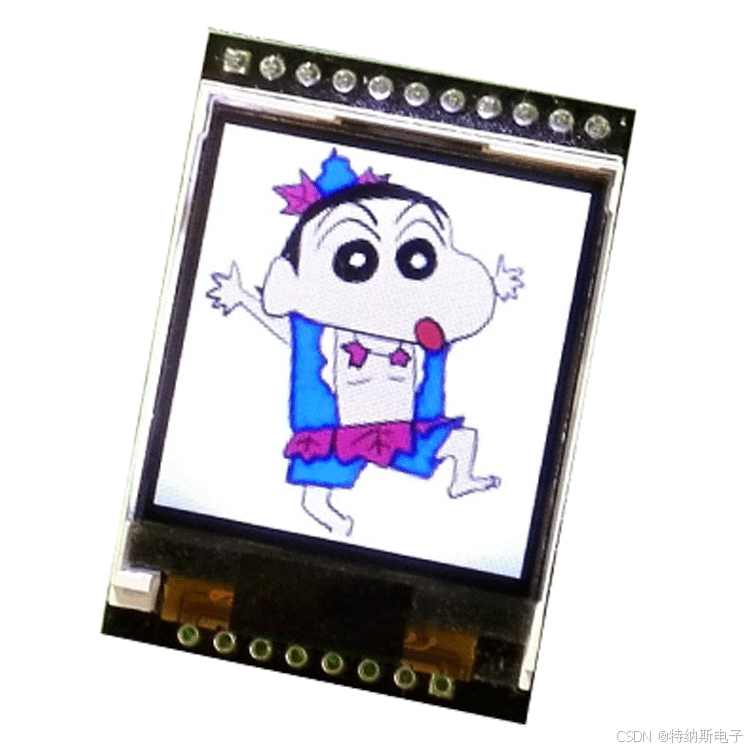

一、实物图

二、原理图

三、简介

工作原理：

四、液晶屏尺寸

五、注意事项

---

源文件下载

可访问底部联系方式也可前往电子校园网官网搜索关键词

关键词：  TFT1.44彩屏

一、实物图

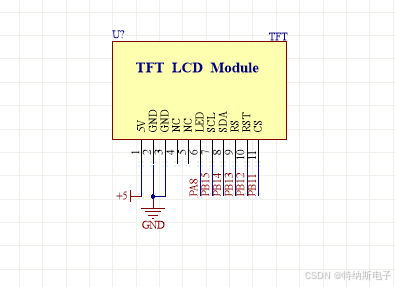

二、原理图

1	5V	电源正极
2	GND	电源地
3	GND	电源地
4	NC	空脚位
5	NC	空脚位
6	LED	背光
7	SCL	IIC数据线
8	SDA	IIC时钟线
9	RS	数据与命令
10	RST	复位
11	CS	片选

三、简介

TFT（Thin Film Transistor）是薄膜晶体管的缩写。TFT式显示屏是各类笔记本电脑和台式机上的主流显示设备，该类显示屏上的每个液晶像素点都是由集成在像素点后面的薄膜晶体管来驱动，因此TFT式显示屏也是一类有源矩阵液晶显示设备。是最好的LCD彩色显示器之一，TFT式显示器具有高响应度、高亮度、高对比度等优点，其显示效果接近CRT显示器。

工作原理：

ER-TFT1.44-1是一款1.44寸彩色液晶显示模块,128x128分辨率,内置ST7735S控制器,可选配触摸屏,高画质,宽视角,支持8080 8-bit 并行接口与3线、4线串行接口,65K/262K真彩色,FPC连接(可选配连接器),2.8V电压,支持横屏或竖屏显示。所有材料均符合环保要求RoHS标准,此款模块广泛应用于各式仪器仪表、智能设备等,适用于多种单片机开发平台如8051、PIC、AVR、ARDUINO、ARM和树莓派Raspberry Pi等。

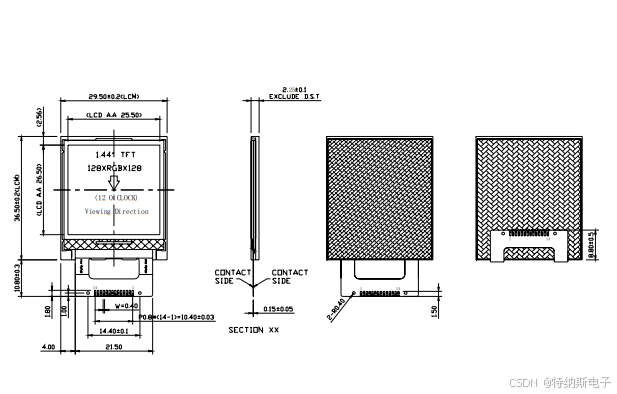

四、液晶屏尺寸

五、注意事项

1、首先为了驱动一款TFT屏，理所应当的应该知道屏幕的驱动芯片，比如我们这次使用的TFT屏就是ST7735R的驱动芯片，所以理所应当的要查找芯片手册，ST7735的芯片手册上网查也是一大堆，这个不赘述。
2、当然，一款驱动芯片不止能驱动一种分辨率，我们使用的就是128x128的屏幕，但这款驱动芯片最低支持132x132的屏幕，这会导致绘图时画面偏移，从芯片手册中可以了解到的。ST7735有非常多的命令，对于一个 初学者来说不可能全部看完，所以在初始化代码中会有非常多的命令和参数初始化，我们一般直接使用网上各路前辈的初始化代码。
