LCD12864液晶显示

目录

一、实物图

二、原理图

三、简介

工作原理：

四、液晶屏尺寸

五、注意事项

---

源文件下载

可访问底部联系方式也可前往电子校园网官网搜索关键词

关键词：  LCD12864液晶显示

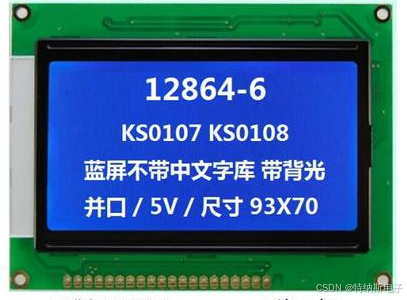

一、实物图

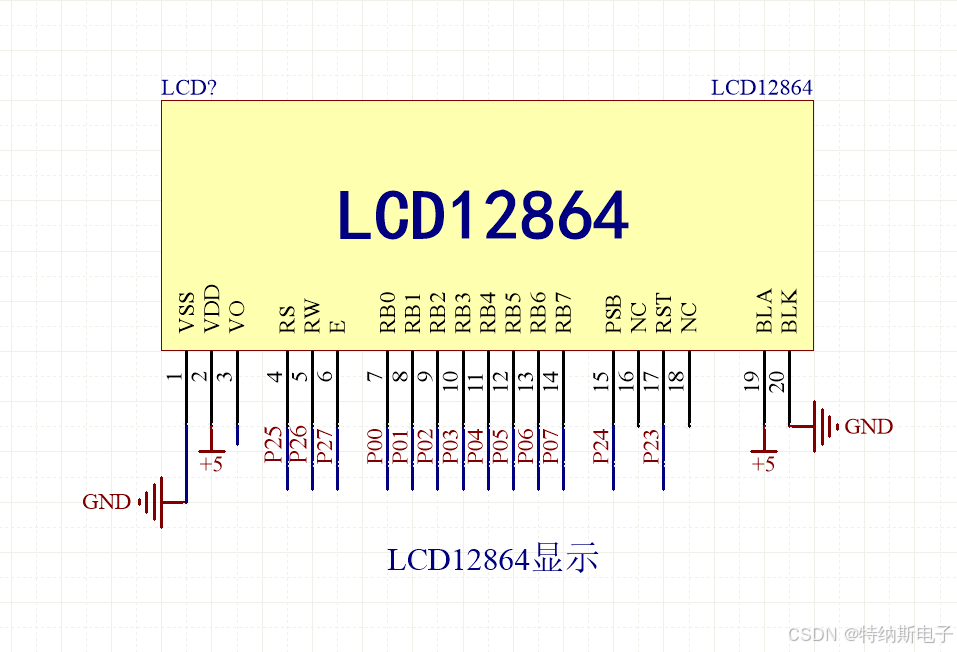

二、原理图

第1脚：VSS为地电源

第2脚：VDD接5V正电源

第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高

第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚：R/W  当R/W和E都为高电平时，数据被读到DB0～DB7；当R/W为低电平，E从高电平变为低电平，DB0～DB7的数据被写到IR或DR寄存器。

第6脚：E  使能信号

第7～14脚：DB0～DB7  为8位双向数据线。

第15脚：PSB  并行/串行选择。当PSB为高电平时是并行模式；当PSB为低电平时，是串行模式。。

第16脚：NC  空脚。

第17脚：/RESET 复位脚。低电平有郊。

第18脚：VOUT  LCD驱动电压输出端，可不接。

第19脚：A  背光灯电源正极，接+5V。

第20脚：K  背光灯电源负极，接地。

三、简介

12864 中文  汉字图形点阵液晶显示模块，可显示汉字及图形，内置 8192 个中文汉字（16X16 点阵）、128个字符（8X16点阵）及 64X256点阵显示RAM（GDRAM）。
主要技术参数和显示特性:
电源：VDD 3.3V~+5V(内置升压电路，无需负压)；
显示内容：128列× 64行
显示颜色：黄绿/蓝屏/灰屏
显示角度：6：00钟直视
LCD类型：STN
与MCU 接口：8位或4位并行/3位串行
配置LED背光

多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等

工作原理：

LCD12864液晶模块中有带字库可以显示字母、数字符号、中文字型及图形，具有绘图及文字画面混合显示功能。提供三种控制接口，分别是8位微处理器接口，4位微处理器接口及串行接口。所有的功能，包含显示RAM，字型产生器，都包含在一个芯片里面，只要一个最小的微处理系统，就可以方便操作模块。内置2M-位中文字型ROM (CGROM)总共提供8192个中文字型(16x16 点阵)，16K-位半宽字型ROM (HCGROM)总共提供126个符号字型(16x8点阵)，64 x 16-位字型产生RAM (CGRAM),另外绘图显示画面提供一个64x256点的绘图区域(GDRAM)，可以和文字画面混和显示。

提供多功能指令:

画面清除(Display clear）、

光标归位(Return home）、

显示打开/关闭(Display on/off)、

光标显示/隐藏(Cursor on/off) 、

显示字符闪烁(Display characterblink）、

光标移位(Cursor shift）、

显示移位 (Display shift)、

垂直画面旋转(Vertical line scroll)、

反白显示（By_line reversedisplay)、

待命模式(Standby mode)。

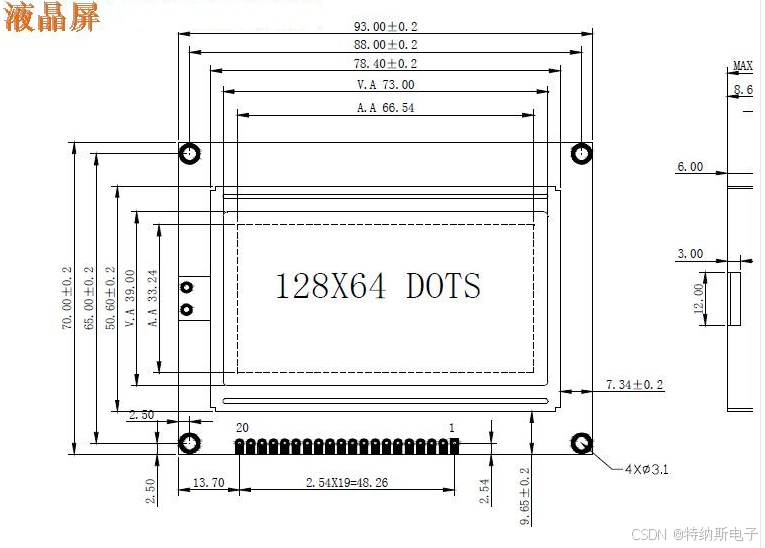

四、液晶屏尺寸

五、注意事项

LCD12864特纳斯电子采用的都是带字库的硬件，因为还有不带字库的版本可选，所以在设计过程中，大家对于元器件的选型一定不要选择错了，不然又说你们的程序不行之类的，在设计过程中会有很多坑要去踩，所以大家在设计的时候一定要遇到问题解决问题，不要一味的抱怨。

正题：仿真中没有带字库的显示，所以需要使用不带字库的进行替换。为什么实物不能选择不带字库和一致呢？答：带字库的程序相对简单，且单片机程序不需要过多的干预，提高单片机的可使用率。
