如何缩小庞大的Altium Designer PCB文件

已于 2022-10-15 16:07:49 修改
阅读量3k 收藏 7
点赞数 2
文章标签： 单片机
于 2022-10-15 16:05:34 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41448995/article/details/127336313
版权

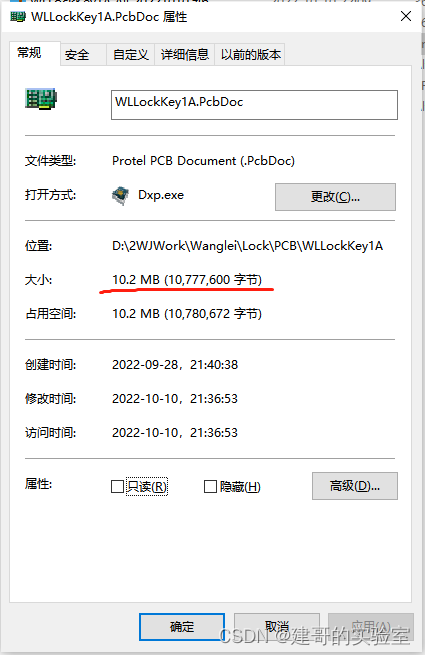

使用Altium Design画图的时候突然发现，一个简单的PCB图，竟然10多M的大小，给传输和存储带来极大的不便。在网上看了一些经验后知道了如何缩小文件大小的处理方法，在此分享给大家。

文件特别大一般跟true type 字体有关，需要关闭嵌入字体的选项。

启动AD后，点击左上角的DXP，选择Preferences；

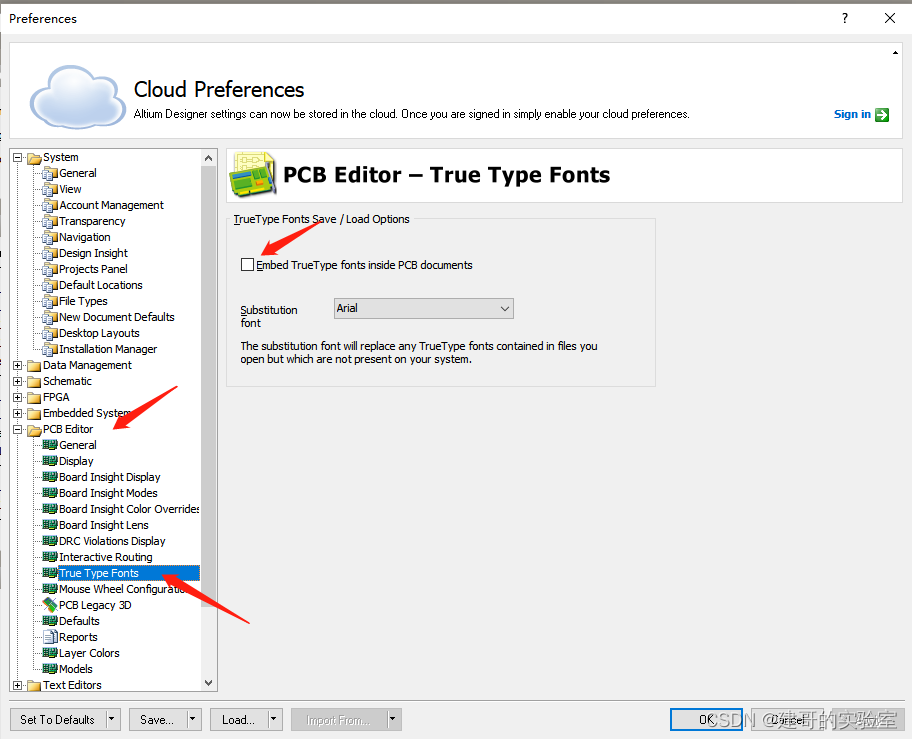

 选择“PCB Editor”-“True Type Fonts”，关闭“Embed True Type fonts inside PCB documents”，点击OK

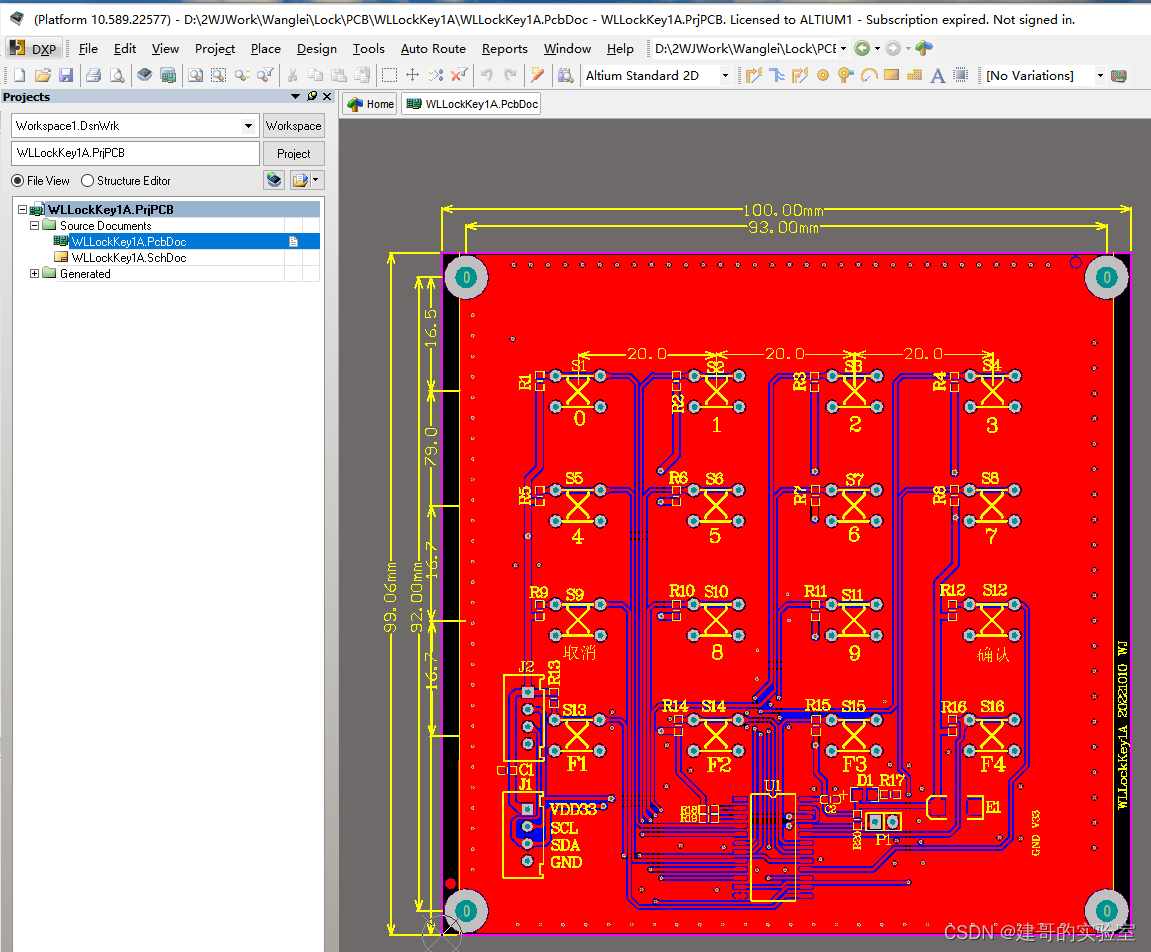

 打开PCB文件，再保存一次；

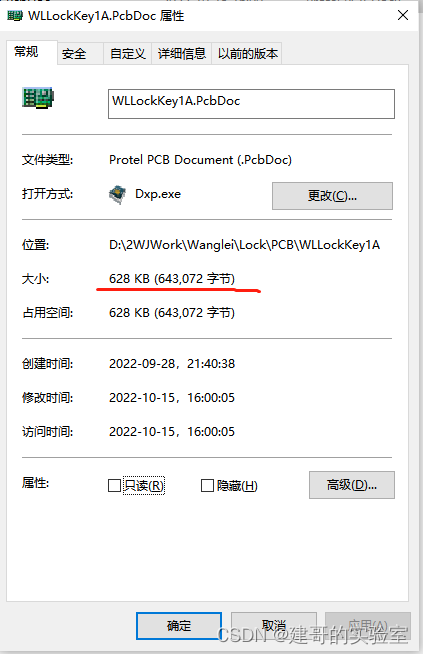

 神奇的事情发生了，文件大小只有628k了
