【IPTV详解三部曲】IPTV流行为分析篇

IPTV业务类型

IPTV业务主要直播、点播、回放等业务：

1. 直播业务：对实时性有要求，节目源以组播流的方式转发直播业务，以组播流的形式转发既可减小运营商带宽资源浪费，又能实现用户的予取予求，即看CCTV1就取对应的组播流，换台CCTV2就取另一条组播流；
2. 点播/回放业务：无实时性要求，只要开通相关业务，就能从存储服务器或者视频源获取单播流，实现电视节目点播和录像回放。

IPTV工作流程

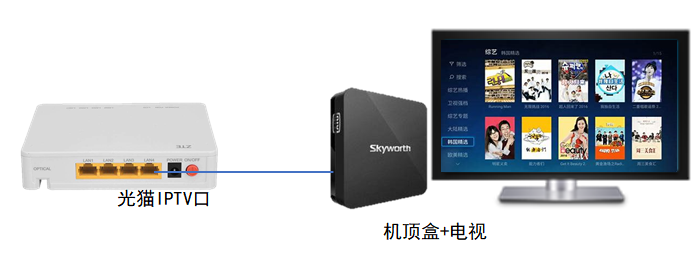

运营商IPTV业务基本普及全国，常见的入户光猫自带千兆上网口和1个iTV专用口，连接方式：

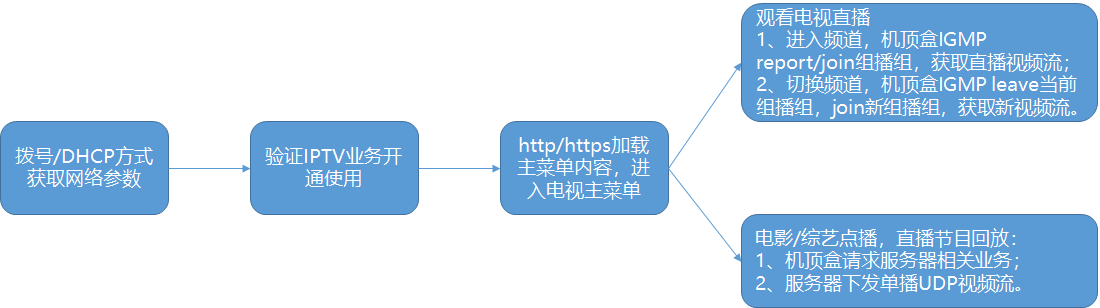

机顶盒工作流程：

报文分析

抓取光猫iTV接口与机顶盒交互报文，我们一起看看每个工作流程对应的数据是什么：

（1）拨号/DHCP方式获取网络参数（本例中机顶盒拿到的IP为23.1.255.254）

        或者是通过PPPOE拨号方式获取网络参数

（2）验证IPTV业务开通使用

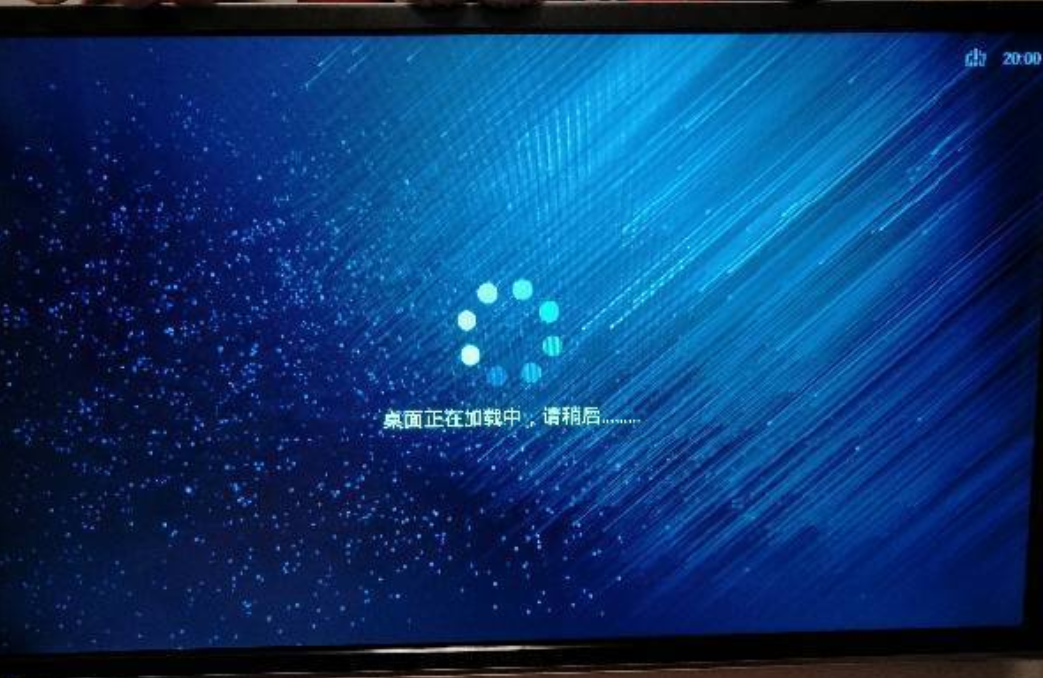

• 认证加载：

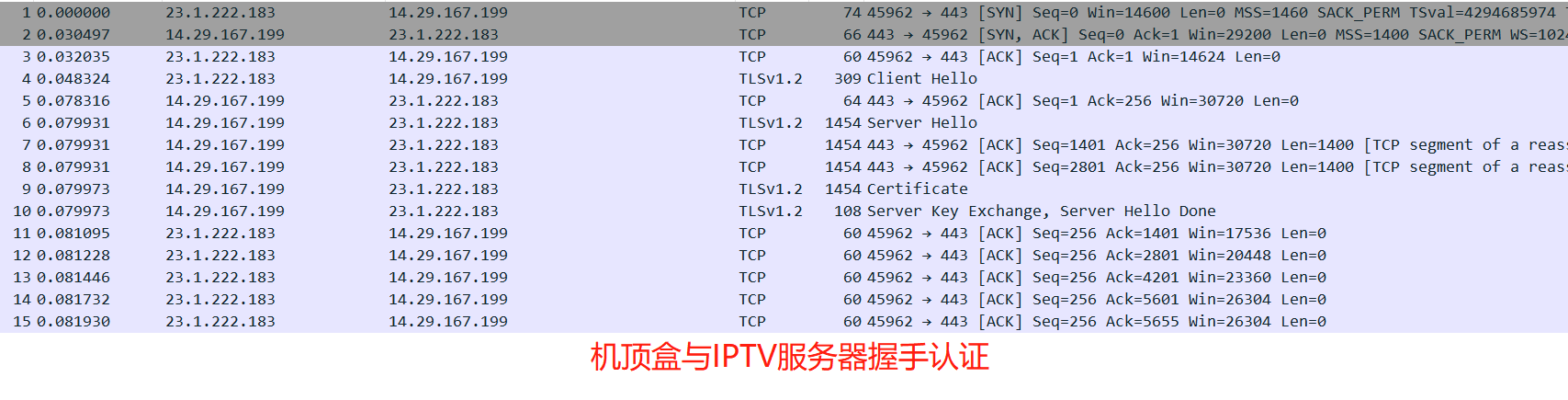

• 背后数据交互

（3）http/https加载主菜单内容，进入电视主菜单

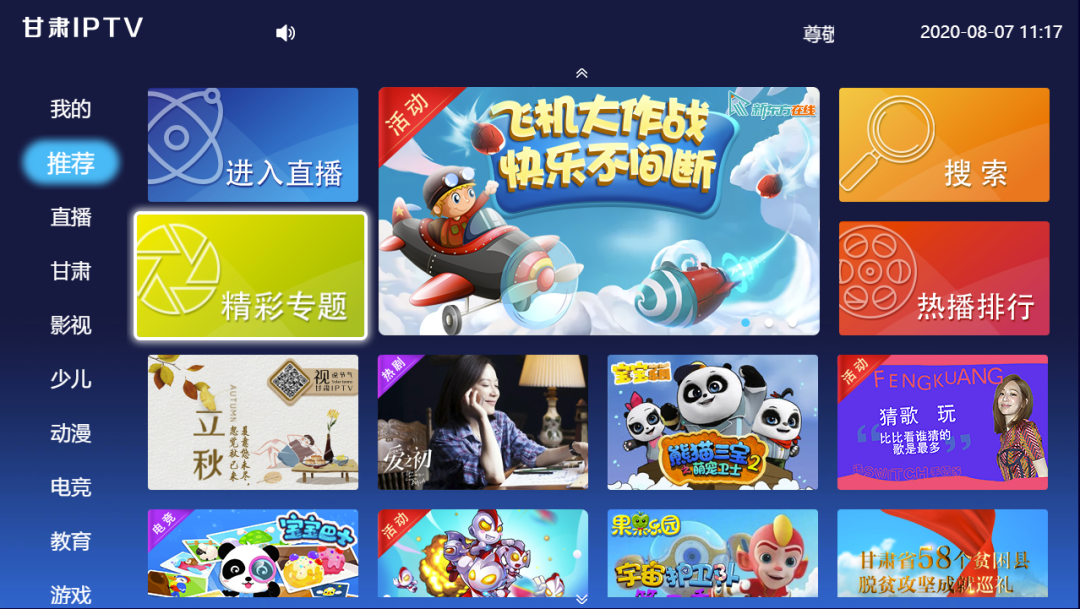

• 界面显示：

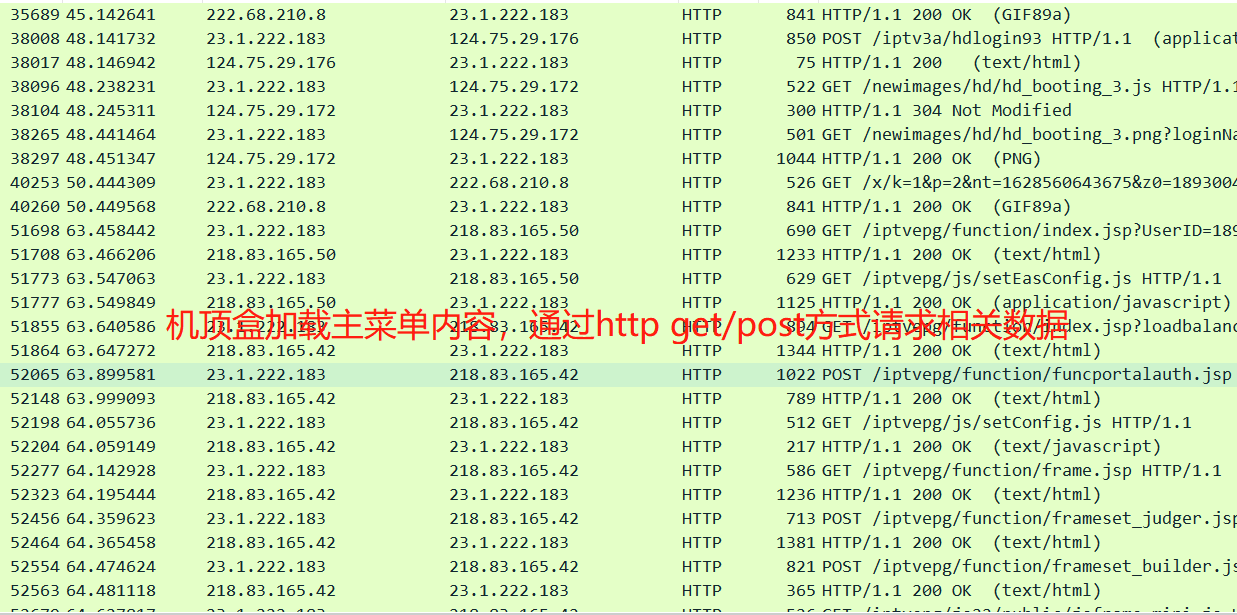

•  背后数据交互：

（4）观看电视直播

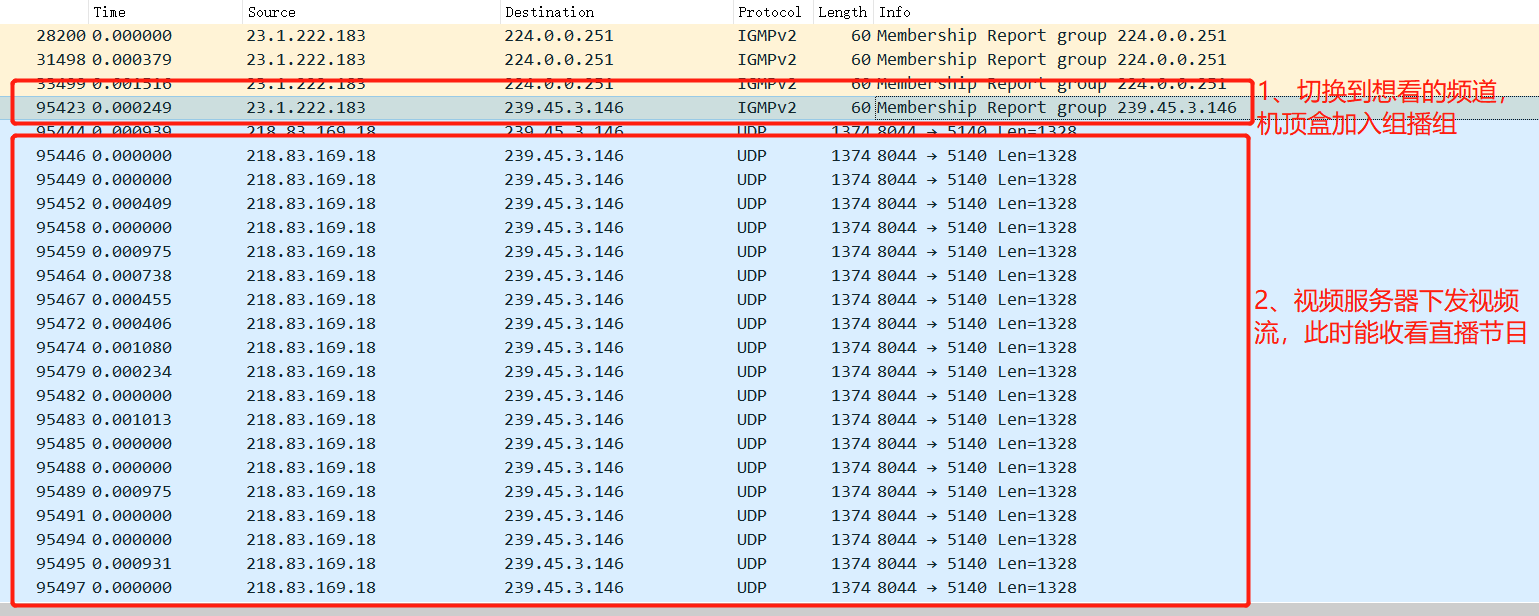

• 选中频道观看直播——即机顶盒IGMP report/join组播组，获取直播视频流；

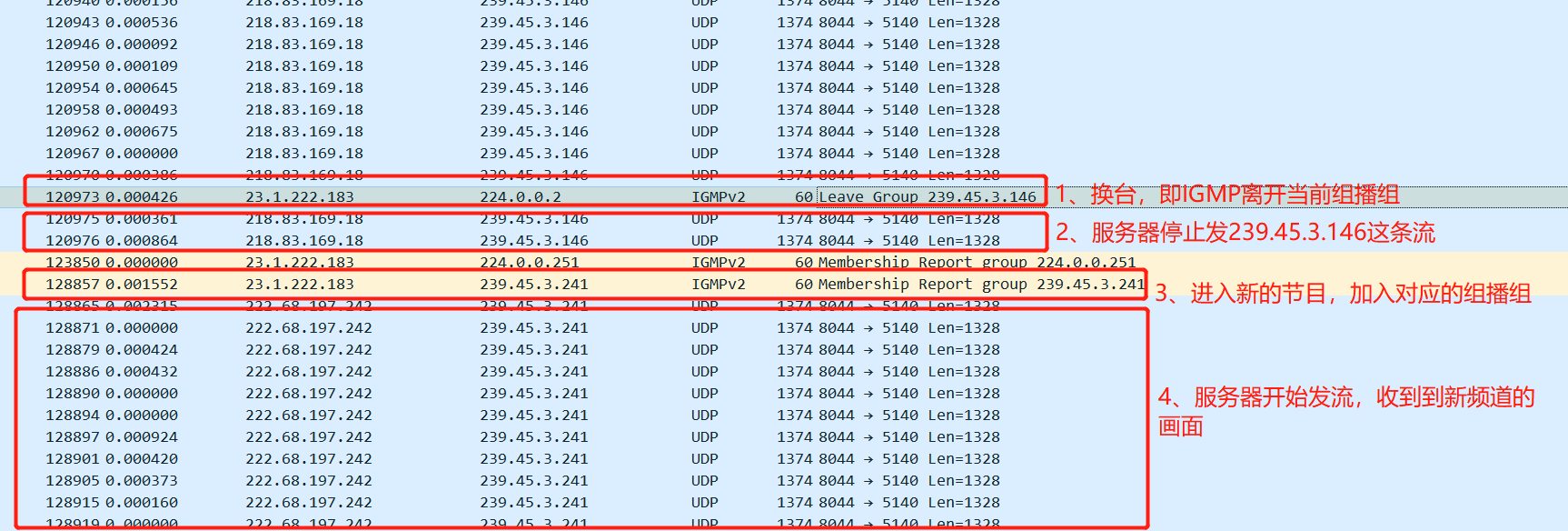

• 切换频道观看直播——即机顶盒IGMP leave当前组播组，join新组播组，获取新视频流。

（5）电影/综艺点播，直播节目回放：

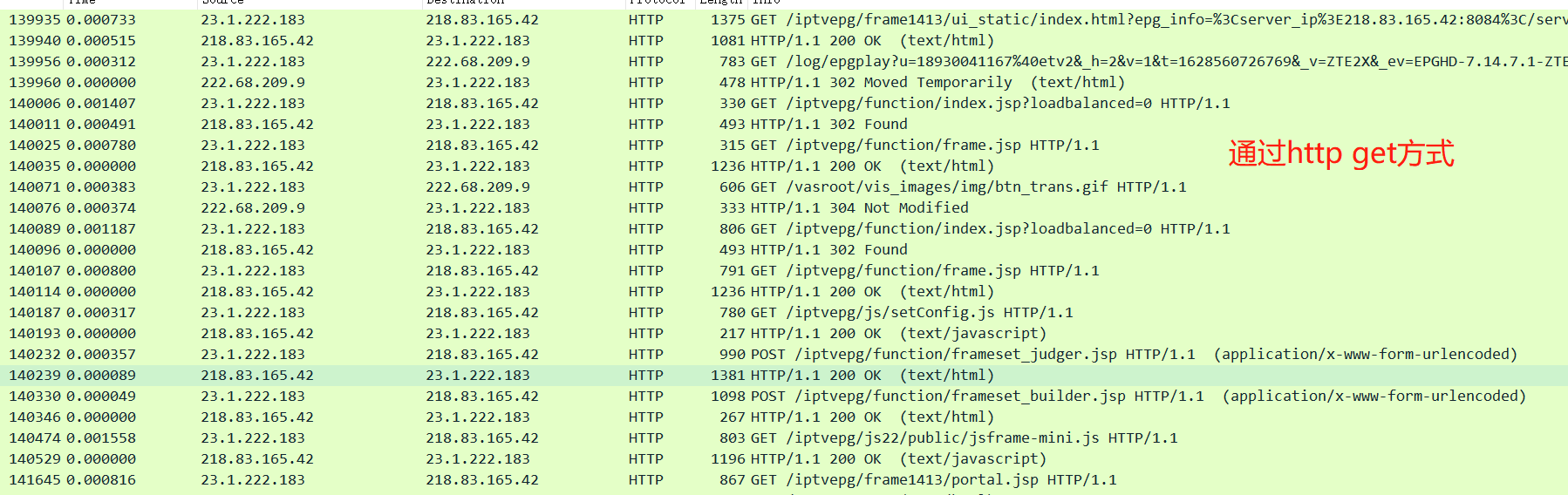

• 机顶盒请求服务器相关业务：

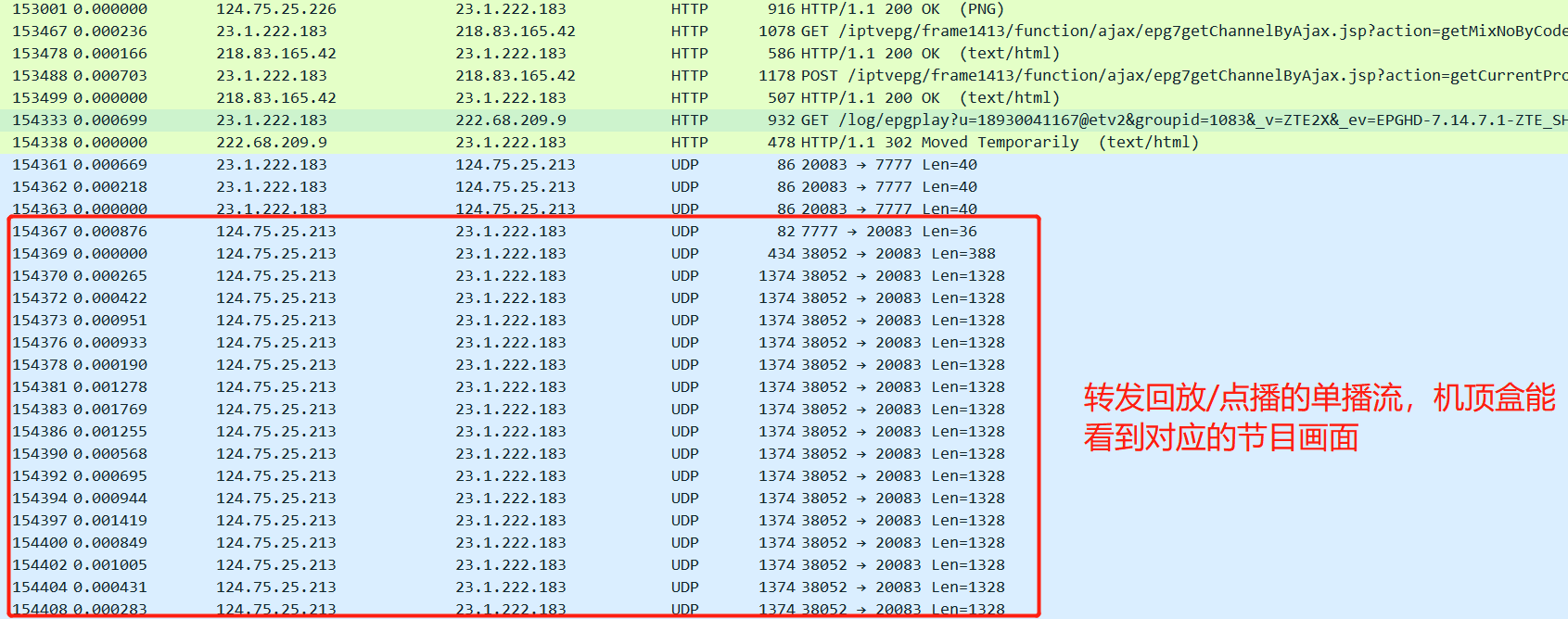

• 服务器下发单播UDP视频流：
