配置实例—交换机VLAN聚合配置实例

一、组网需求

某公司拥有多个部门且位于同一网段，为了提升业务安全性，将不同部门的用户划分到不同VLAN中。现由于业务需要，不同部门间的用户需要互通。如图1所示，VLAN2和VLAN3为不同部门，现需要实现不同VLAN间的用户可以互相访问。

可以在Switch上部署VLAN聚合，实现VLAN2和VLAN3二层隔离、三层互通，同时VLAN2和VLAN3采用同一个子网网段，节省了IP地址。

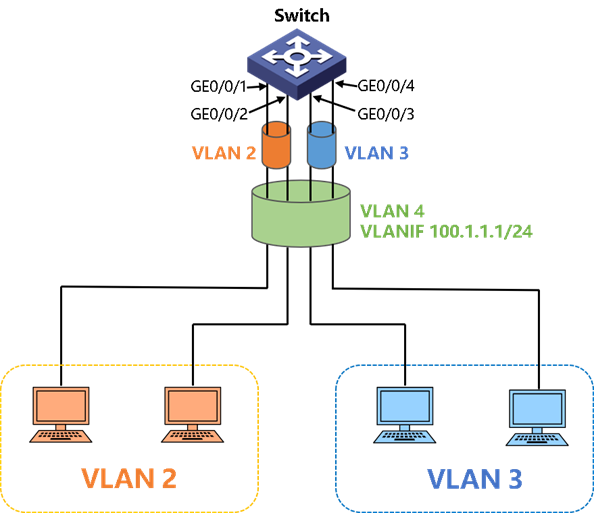

图1 配置VLAN聚合组网图

二、配置思路

采用如下思路配置VLAN聚合：

1. 把Switch接口加入到相应的sub-VLAN中，实现不同sub-VLAN间的二层隔离；

2. 把sub-VLAN聚合为super-VLAN；

3. 配置VLANIF接口的IP地址；

4. 配置super-VLAN的Proxy ARP，实现sub-VLAN间的三层互通。

三、规划VLAN表
