PRI变换法原理解析及其matlab分析

---------------------------------------------------------------------------------------------------------------------------------

 PRI变换法是雷达信号分选当中的一种经典算法,下面对其原理进行阐述并进行matlab仿真

---------------------------------------------------------------------------------------------------------------------------------

目录

一、PRI变换法原理

1.1、PRI变换法定义

1.2、PRI变换法具体实现

1.3、相位因子说明

1.4、门限说明

二、matlab仿真及其结果分析

2.1、单个固定PRI的信号

2.2、两个固定PRI的信号

附录A        相关函数

附录B        推理过程

附录C        matlab代码:


一、PRI变换法原理

1.1、PRI变换法定义

PRI 变换法过程可简单描述为首先对脉冲序列作 PRI 变换处理,然后设置检测门限,如果经 PRI 变换处理得到的 PRI 谱的峰值大于检测门限,则以此峰值对应的 PRI进行序列搜索。
假设信源脉冲流中有 N 个脉冲,到达时间为tn(n=0,1,...N-1), 则截获脉冲表达式如下:

                                                        g(t)=\sum_{n=0}^{N-1}\delta (t-t_n)

其中,\delta (t-t_{n})为脉冲到达时间的函数,定义 g(t) 的 PRI 变换公式如下

                                ​​​​​​​        D(\tau)=\int g(t)g(t+\tau)e^{j2\pi /\tau}dt,\tau>0

g(t) 带入上式子得:

        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        D(\tau)=\sum_{n=0}^{N-1}\sum_{m=0}^{n-1}\delta (\tau-t_n+t_m)e^{j2\pi/(t_n-t_m)}

到此为止得到了真正的PRI变换法的公式。

1.2、PRI变换法具体实现

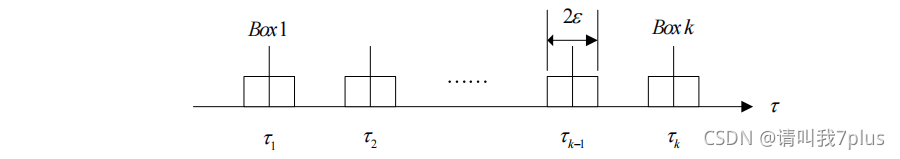

假设检测区间为 [\tau _{min},\tau _{max}] ,将该区间平均分为K个小区间,我们将每个小区间叫做PRI ( 如下图 ) ,则第 个 PRI 箱的中心值可表示为:
                                    \tau_k=\frac{k-1/2}{K}(\tau_{min}-\tau_{max})+\tau_{min}           k=1,2...K

PRI 变换的谱可表示如下式:

        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        D_k=\int_{\tau_k-b/2}^{\tau_k+b/2}D(\tau)d\tau=\sum_{\tau_k-b/2<t_n-t_m<\tau+b/2}e^{j2\pi t_n/(t_n-t_m)}

根据上式,当b趋近于0时D_k=D(\tau),这是在D(\tau)连续的时候,但当D(\tau)离散的时候如果将每一个箱子宽度表示为1,则D_k=D(\tau)

 该步操作是为了更进一步简化运算,如果将每一个箱子宽度表示为1,则D_k=D(\tau),这里的D(\tau)是离散形式,如果不这么取的话则一个k的值D_k则代表着好几个\tau的变换。

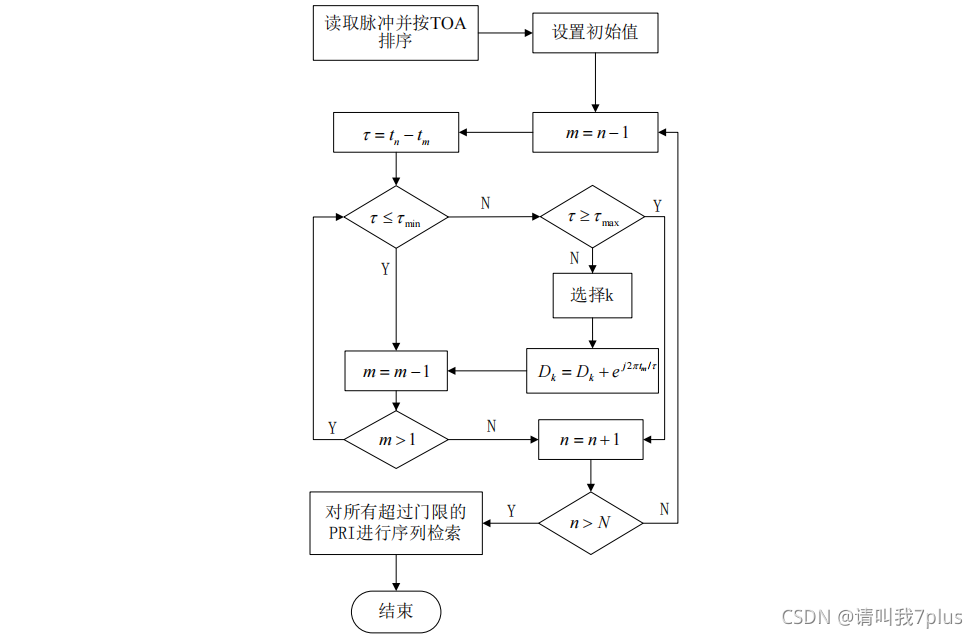

算法实现流程图如下:

1.3、相位因子说明

再来说一下相位因子:考虑脉冲 PRI 固定的情况,PRI 箱中序列到达时间 tn 可表示为:

        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        t_n=(n+\eta )p,n=0,1,...N-1

 则在整个序列中(一个大箱子)

根据上式,由于相位因子的存在,使在 PRI 箱内的具有真实 PRI 值的脉冲数得到
累积,所以在真实 PRI 处会形成谱峰而且很明显。
下面计算一下序列tn的l次谐波分量:

 对应脉冲的相位就是

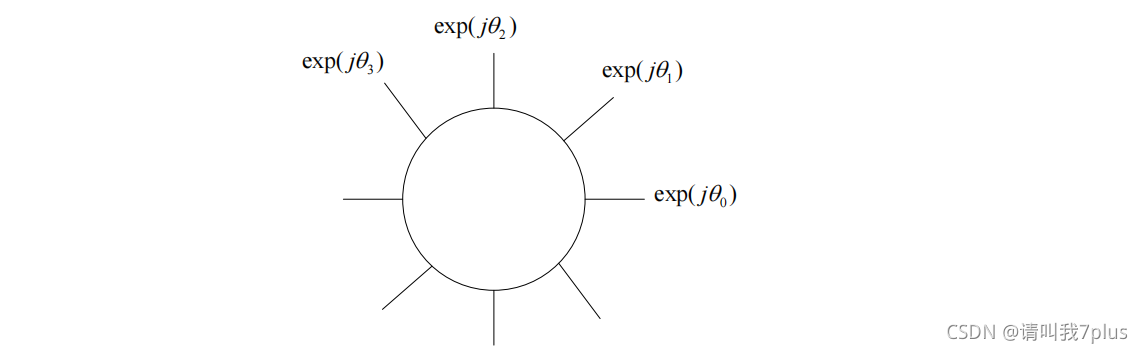

 如下图:



可以看出当l>=2时,相位之和等于0 ,即可表明自相关出现的子谐波能够被抑制。

1.4、门限说明

计算完PRI谱之后,我们需要设定检测门限来区别出真实 PRI 值所对应的谱峰,

门限设定遵循的原则:观察时间原则,消除子谐波原则以及消除噪声原则

暂不说明。

二、matlab仿真及其结果分析

2.1、单个固定PRI的信号

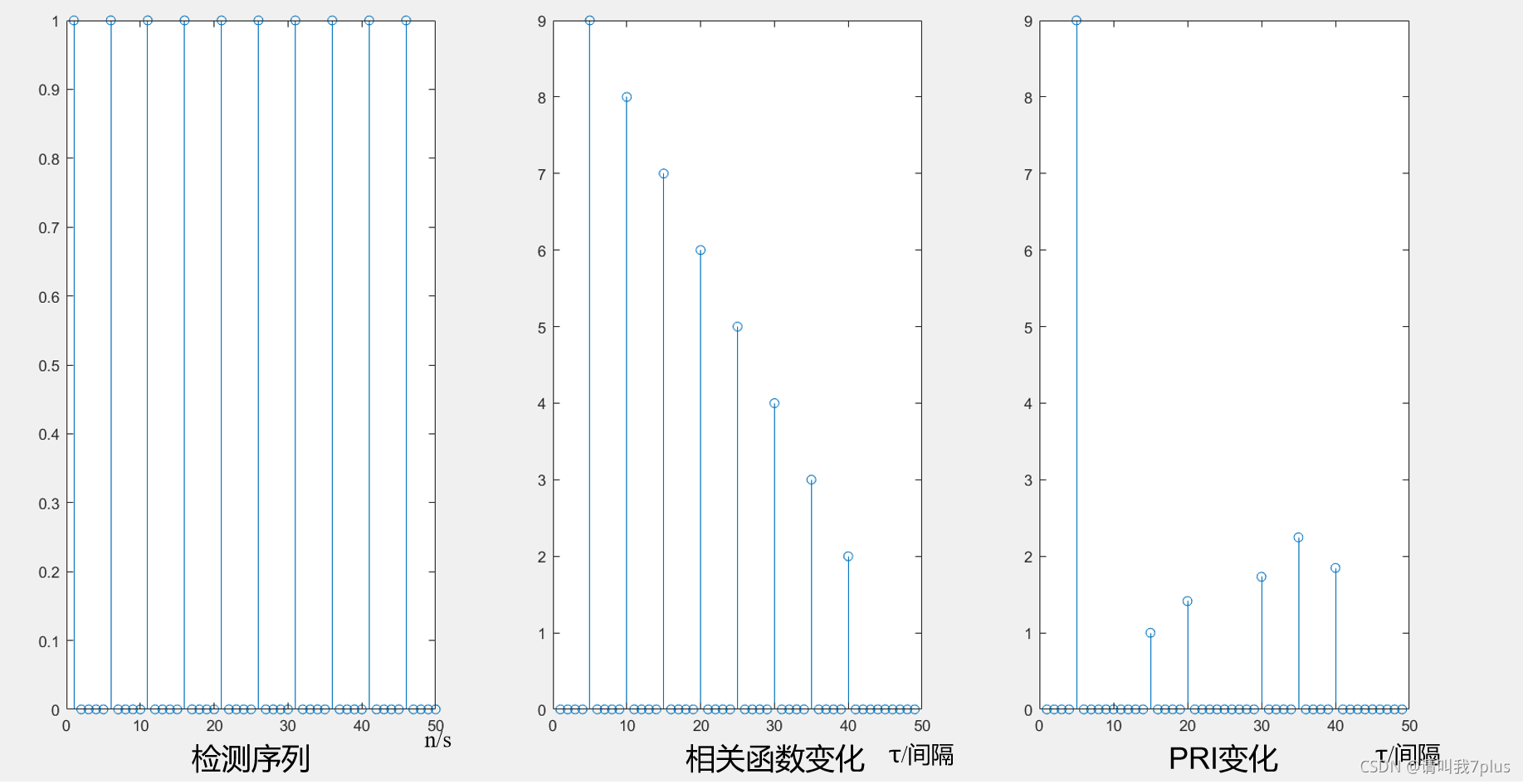

产出单个固定PRI的信号作为检测到的TOA序列,分别对其进行相关函数变换和PRI变换,运行结果如下:(PRI值为5,第一个TOA为1)

 可以看到PRI变化法对谐波的抑制有很好的效果,而且保证不影响实际的PRI值的累计。

2.2、两个固定PRI的信号

这次产生两个固定PRI的信号叠加在一起作为检测序列.

(第一个PRI值为5,TOA为1)

(第二个PRI值为12,TOA为2)

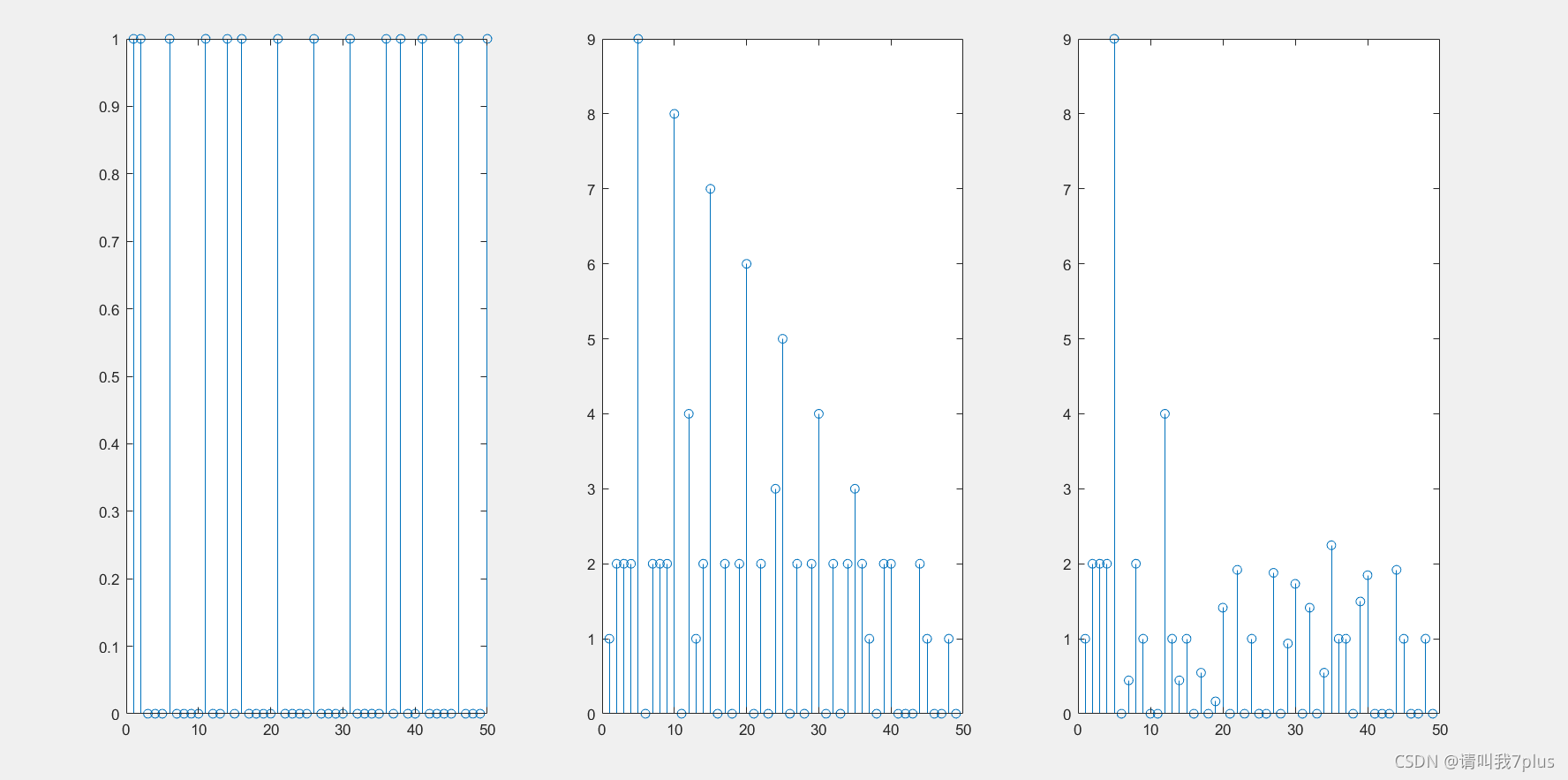

分别对其进行相关函数变换和PRI变换,运行结果如下:

 可以看到PRI变化法的优点。

---------------------------------------------------------------------------------------------------------------------------------

附录A        相关函数

假设信源脉冲流中有 N 个脉冲,到达时间为tn(n=0,1,...N-1),则截获脉冲表达式如下:

        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​g(t)=\sum_{n=0}^{N-1}\delta (t-t_n)



定义相关函数:

                                ​​​​​​​        ​​​​​​​        C(\tau)=\int g(x)g(x+\tau)dt

将g(t)带入C(\tau)得:

        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        C(\tau)=\sum_{n=1}^{N-1}\sum_{m=1}^{n-1}\delta (\tau-t_n+t_m)

---------------------------------------------------------------------------------------------------------------------------------

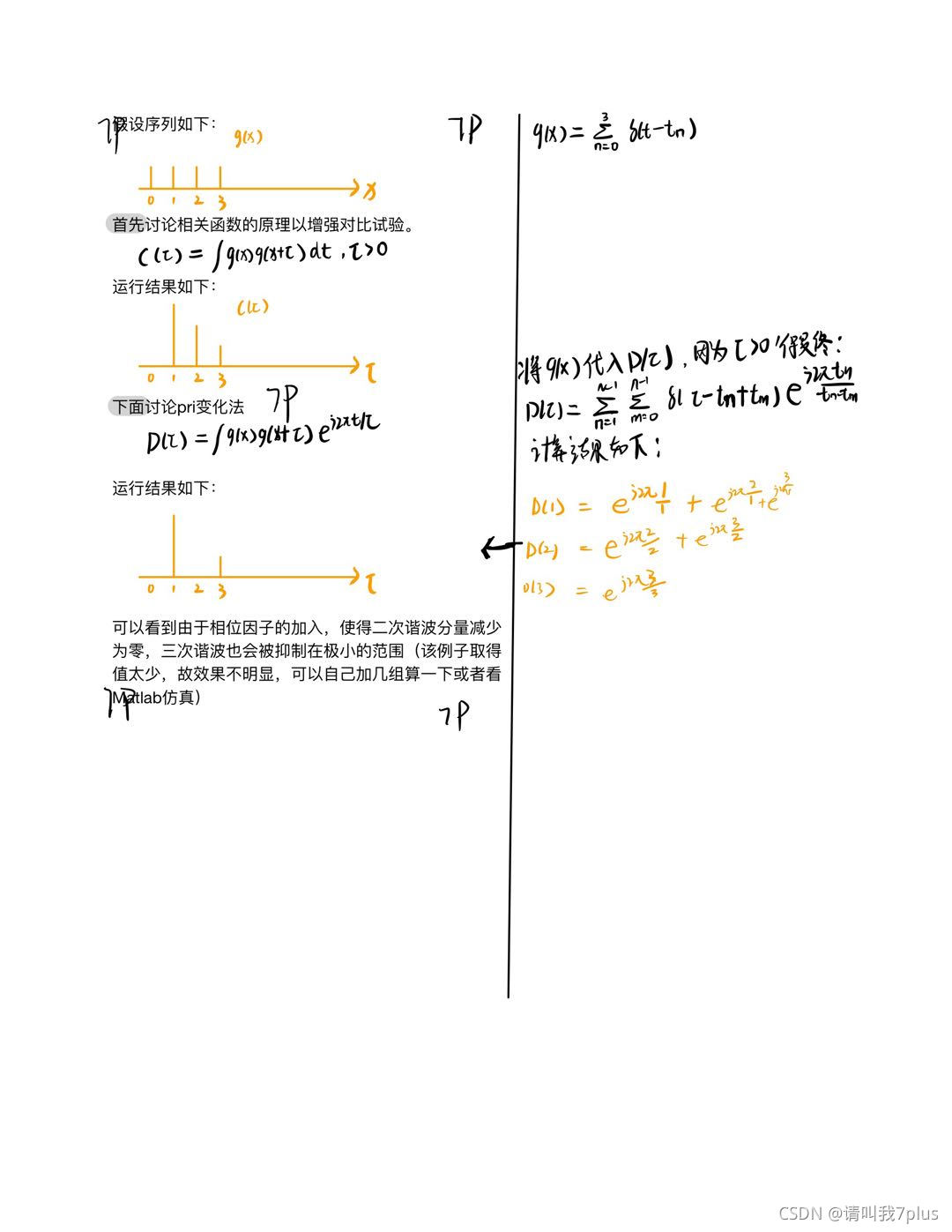

附录B        推理过程

---------------------------------------------------------------------------------------------------------------------------------

附录C        matlab代码:

clear
clc
x_range=50;
x=zeros(1,x_range);
pri_1=5;
pri_2=12;
x(1:pri_1:x_range)=1;%x(1:pri_1:x_range)+1;
x(2:pri_2:x_range)=1;%x(2:pri_3:x_range)+1;
t_n=[];
for p=1:length(x)
    if x(p)~=0
      t_n=cat(2,t_n,p);
    end
end%147852369
diff=[];
for p=1:length(t_n)-1
    diff(p)=t_n(p+1)-t_n(p);%记录tn的值
end
tau_min=min(diff);
tau_max=t_n(length(t_n))-t_n(1);
K=49;
k_bro=1;%手动算一下:k_bro=length[tau_min:tau_max]
D=zeros(1,K);
C=zeros(1,K);
for n=2:length(t_n)
    for m= n-1:-1:1
        tau=t_n(n)-t_n(m);
        if tau < tau_min
            continue
        end
        if tau >= tau_max
            break
        end
        k=ceil(tau/k_bro);
        D(k)=D(k)+exp(1i*2*pi*t_n(m)/tau);
        C(k)=C(k)+1;
    end
end
subplot(131)
stem(x)
subplot(132)
stem(abs(C));
subplot(133)
stem(abs(D));
