sipeed 的 MaixCam UART操作

发现问题

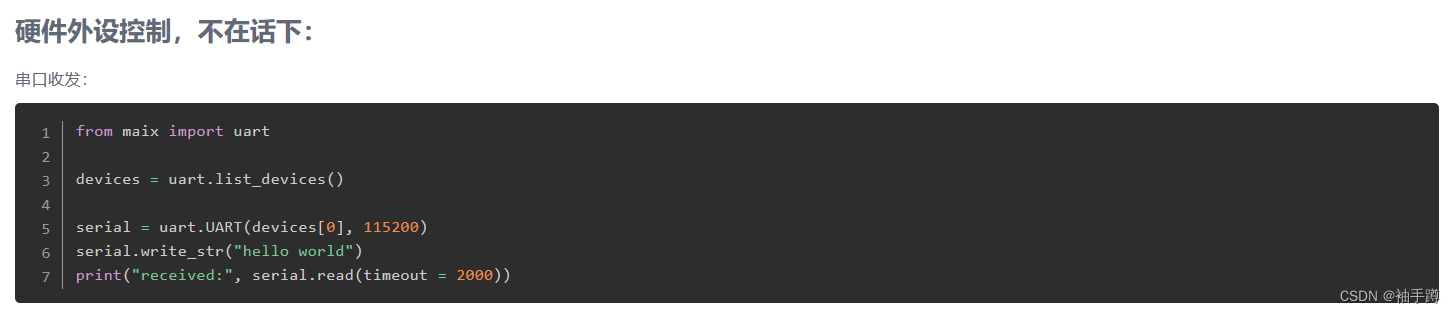

根据sipeed MaixCam官方文档
在这里插入图片描述

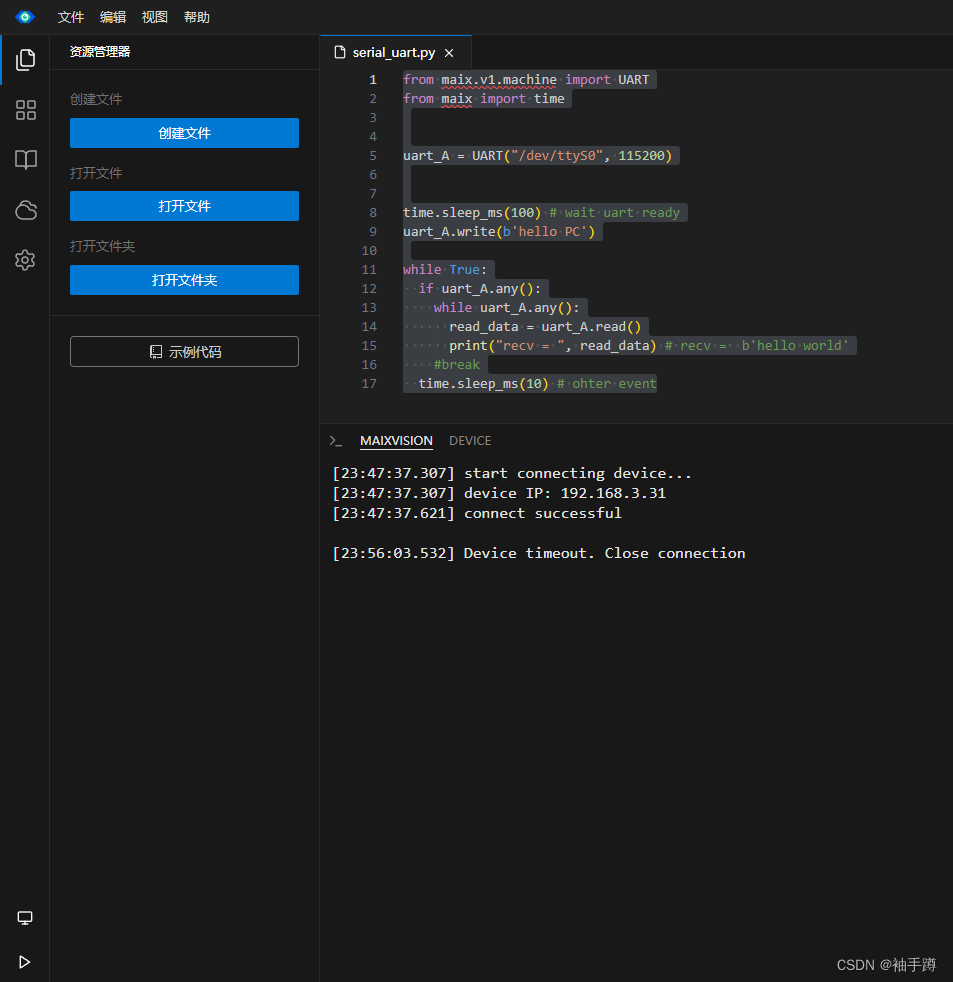

使用MaixVision会报错。

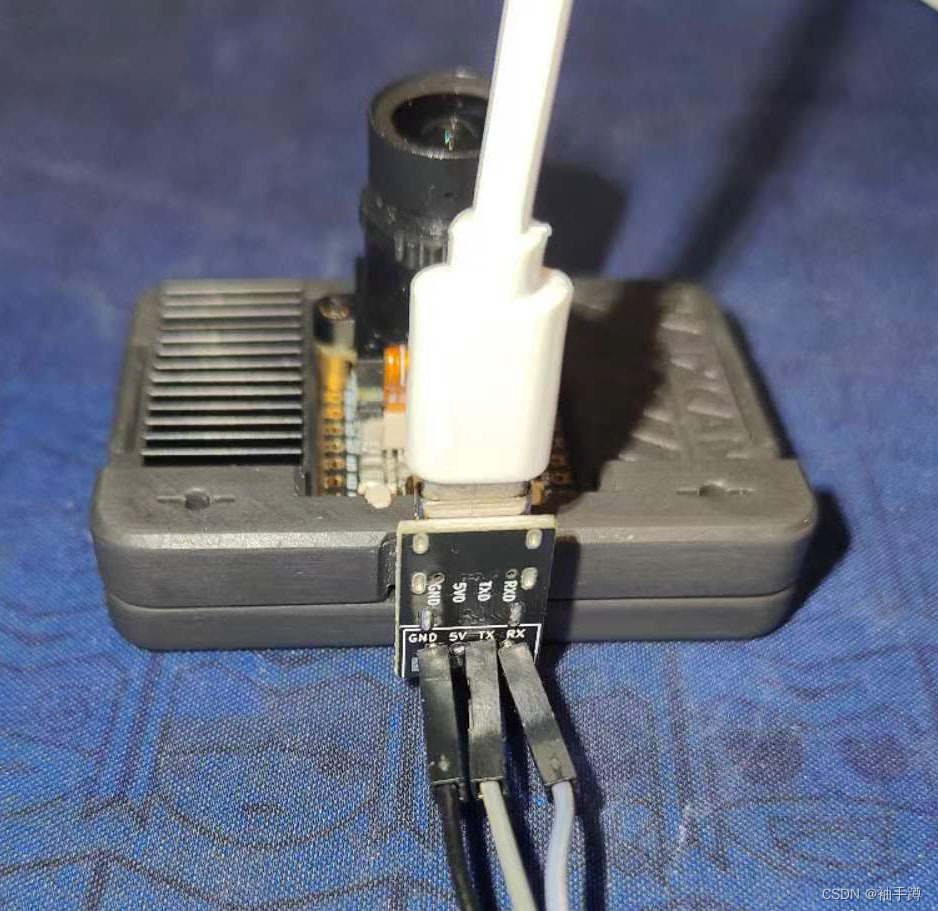

正确的接线

1,usb转ttl的RX和TX与sipeed MaixCam官方赠送的usb转接头反向连接,GND互相连接。
2,再用一根tpyc-c为其供电。
在这里插入图片描述

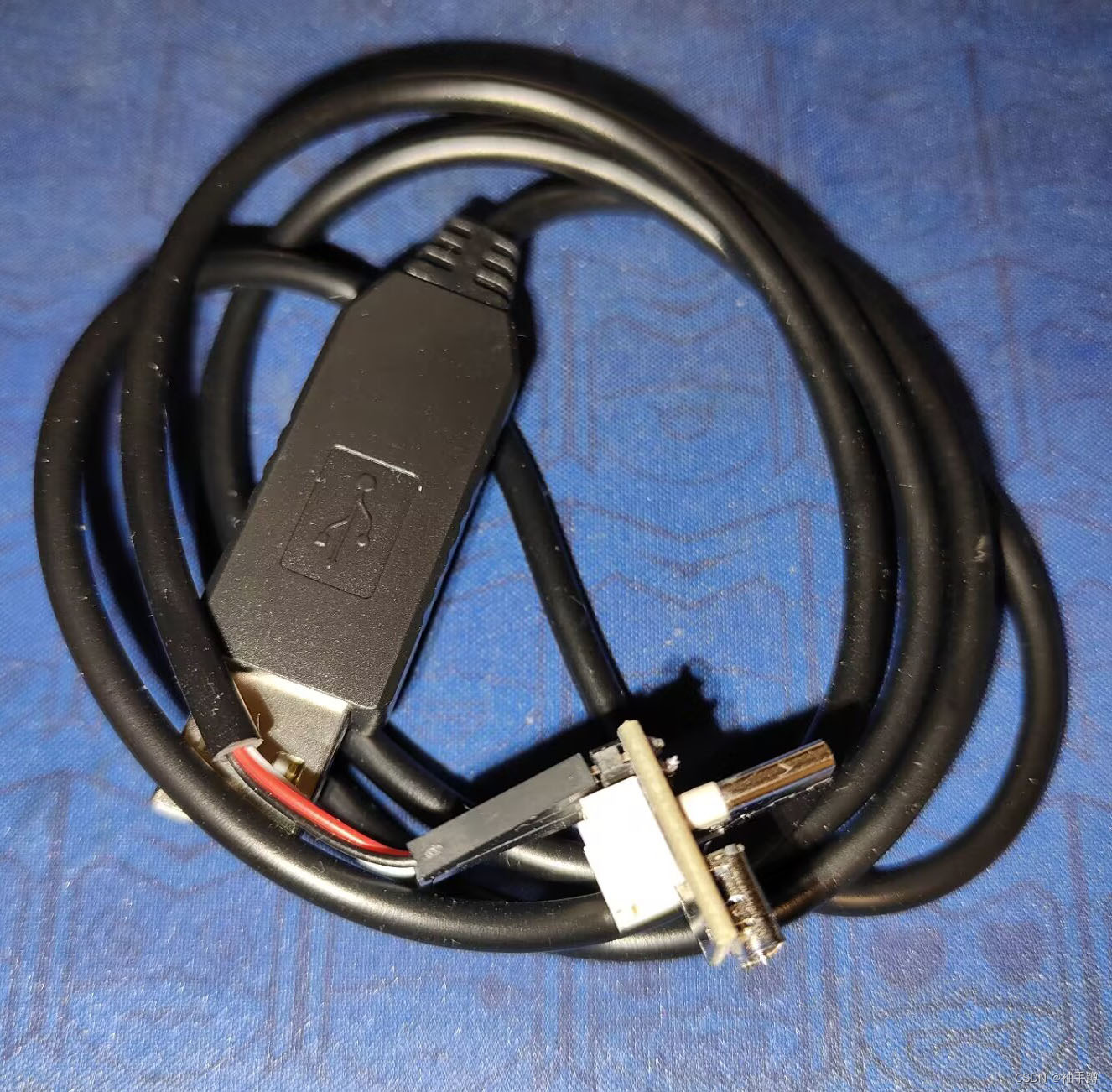

转接头的焊接和usb转ttl的连接

在这里插入图片描述

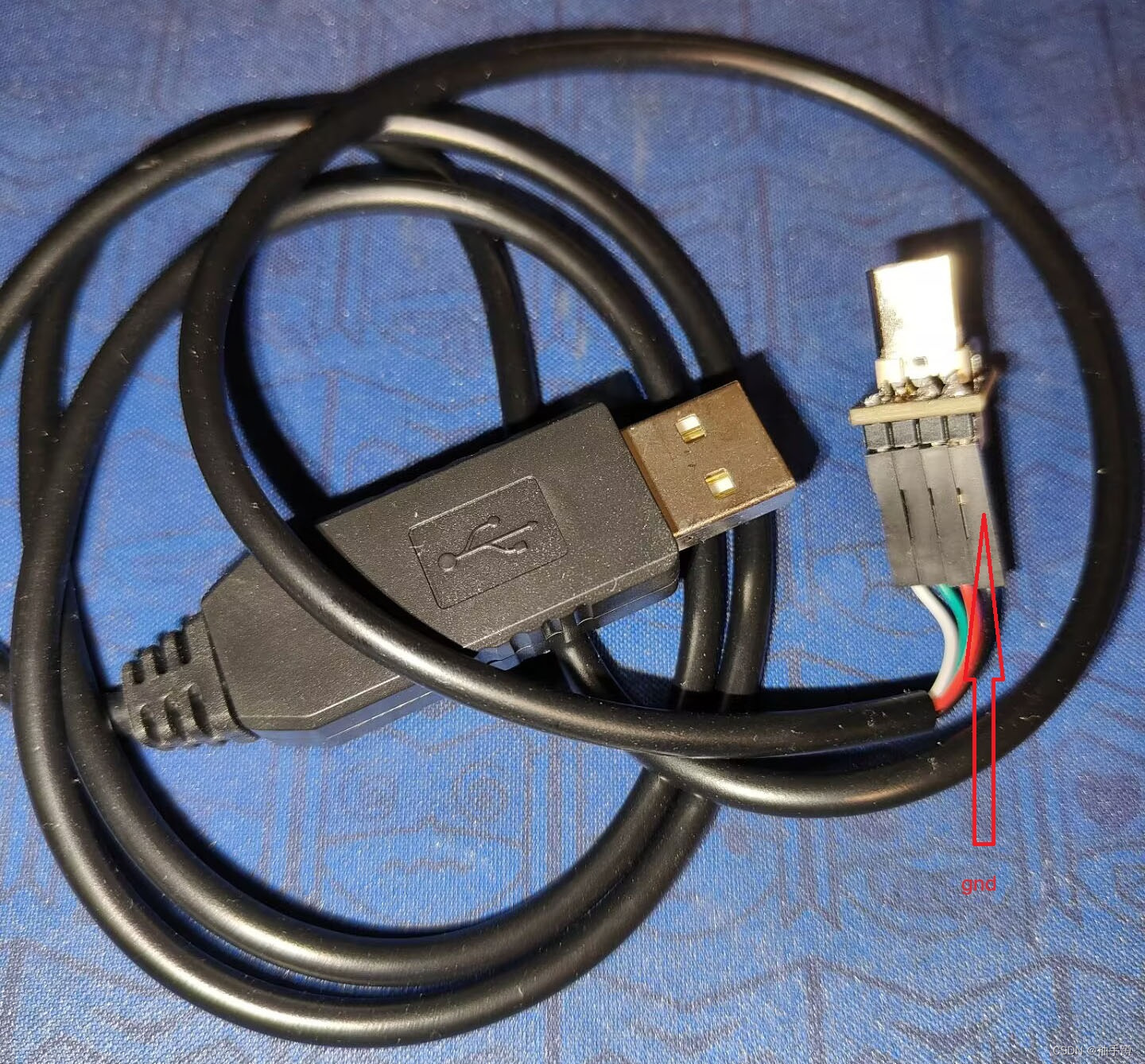

去买一根带外壳的usb转ttl型号是CH340G,这种驱动兼容性比较好。
在这里插入图片描述
这样就不用再用另外的tpyc-c为其供电。

连接WiFi路由器

MaixCam液晶屏输入WiFi名称和密码,在MaixVision左下角点击连接输入WiFi路由器给MaixCam分配的IP地址,点击连接。
在这里插入图片描述

正确的代码

from maix.v1.machine import UART
from maix import time

uart_A = UART("/dev/ttyS0", 115200)

time.sleep_ms(100) # wait uart ready
uart_A.write(b'hello PC')

while True:
  if uart_A.any():
    while uart_A.any():
      read_data = uart_A.read()
      print("recv = ", read_data) # recv =  b'hello MaixCam'
  time.sleep_ms(10)

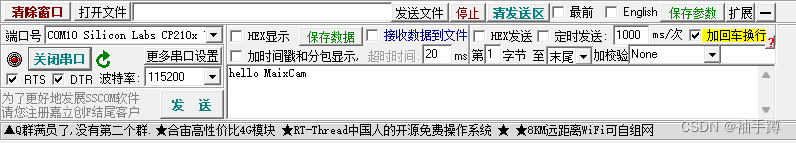

pc串口工具和MaixCam互相发送接受指令

pc串口工具接收到MaixCam发送的hello PC,pc串口工具MaixCam向MaixCam发送hello MaixCam
在这里插入图片描述

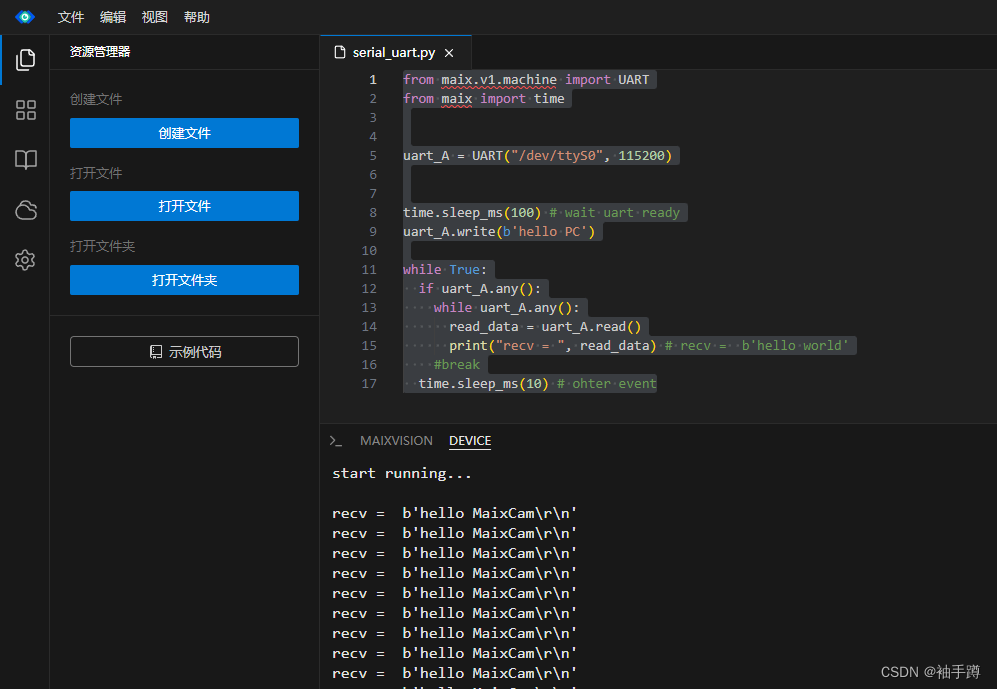

MaixVision接收到pc发送的hello MaixCam

在这里插入图片描述
